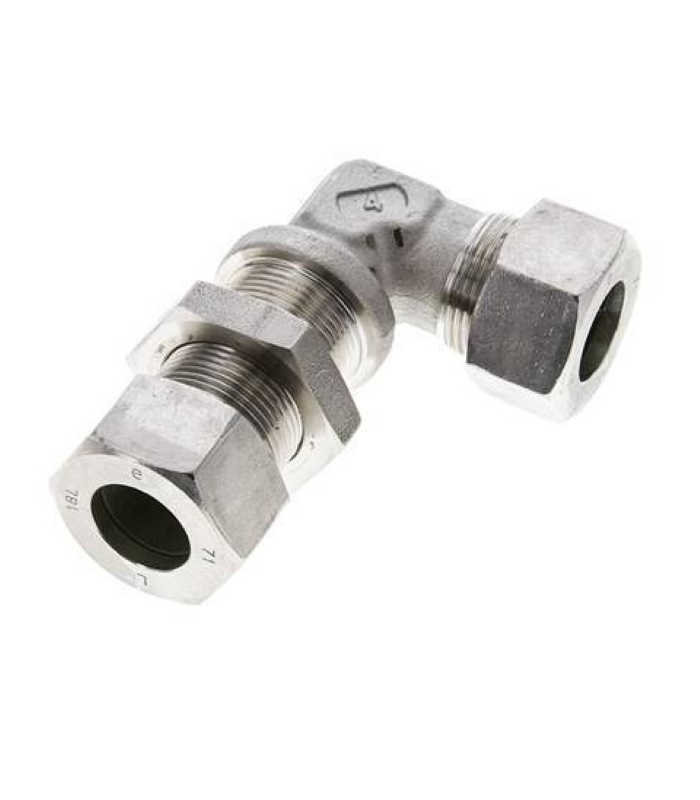

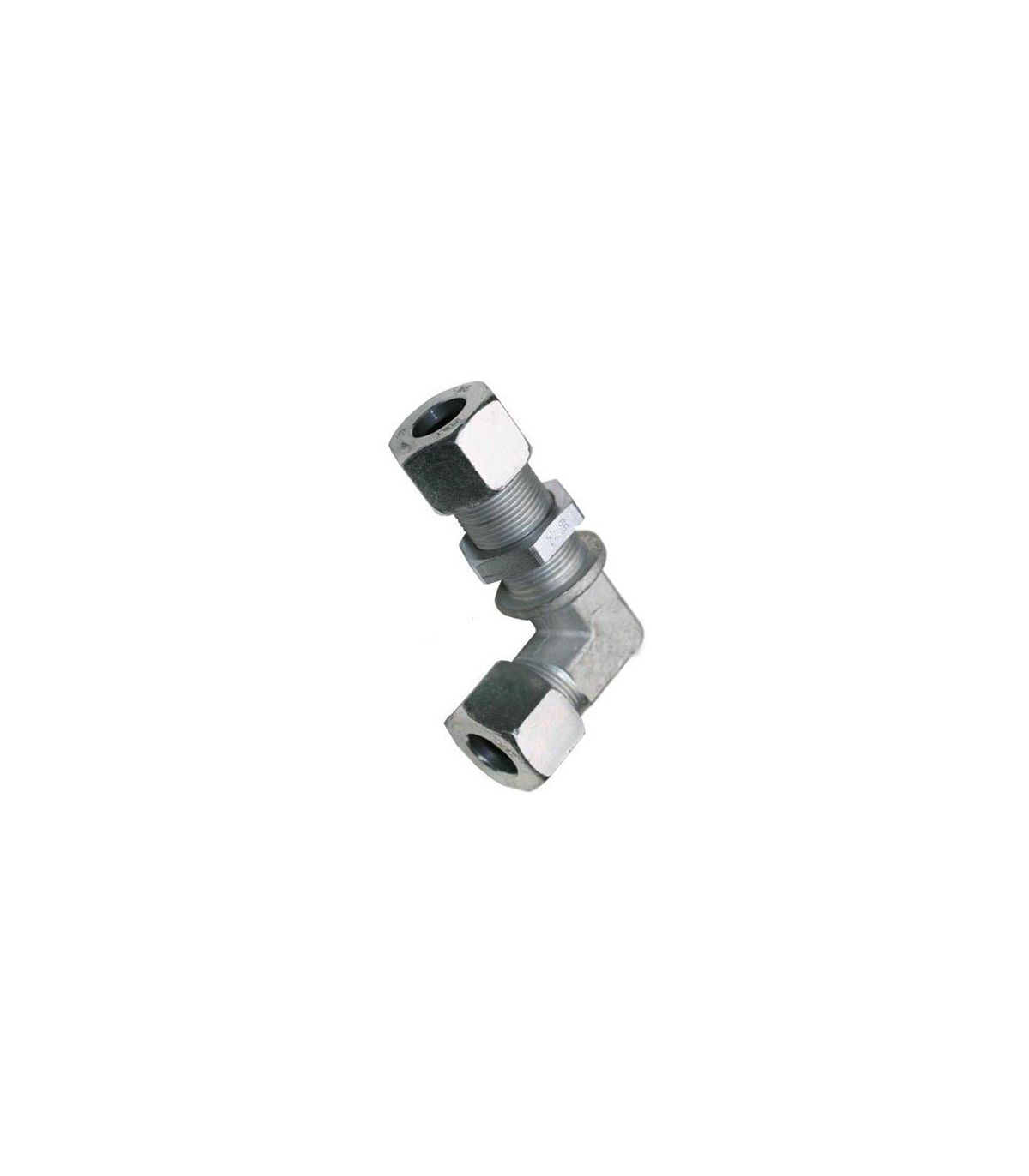

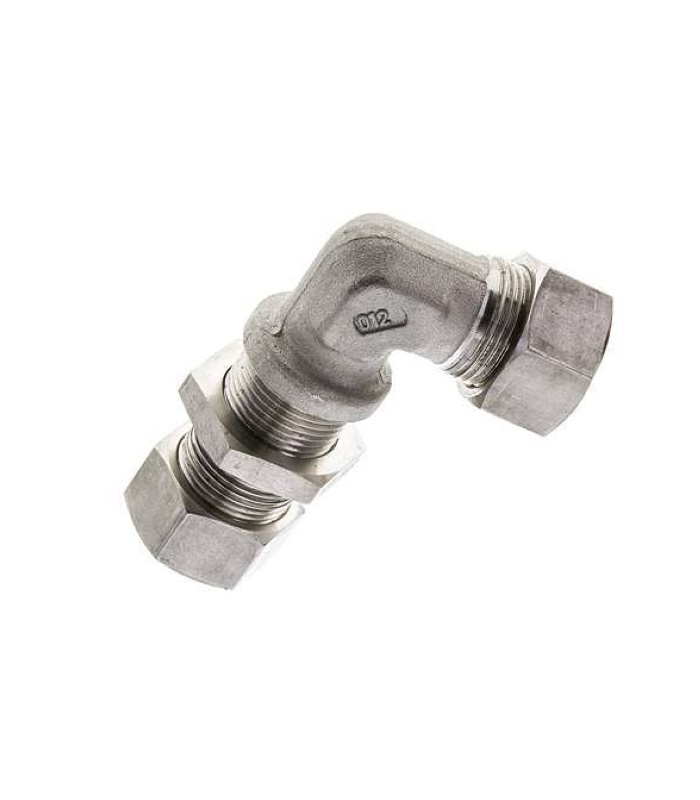

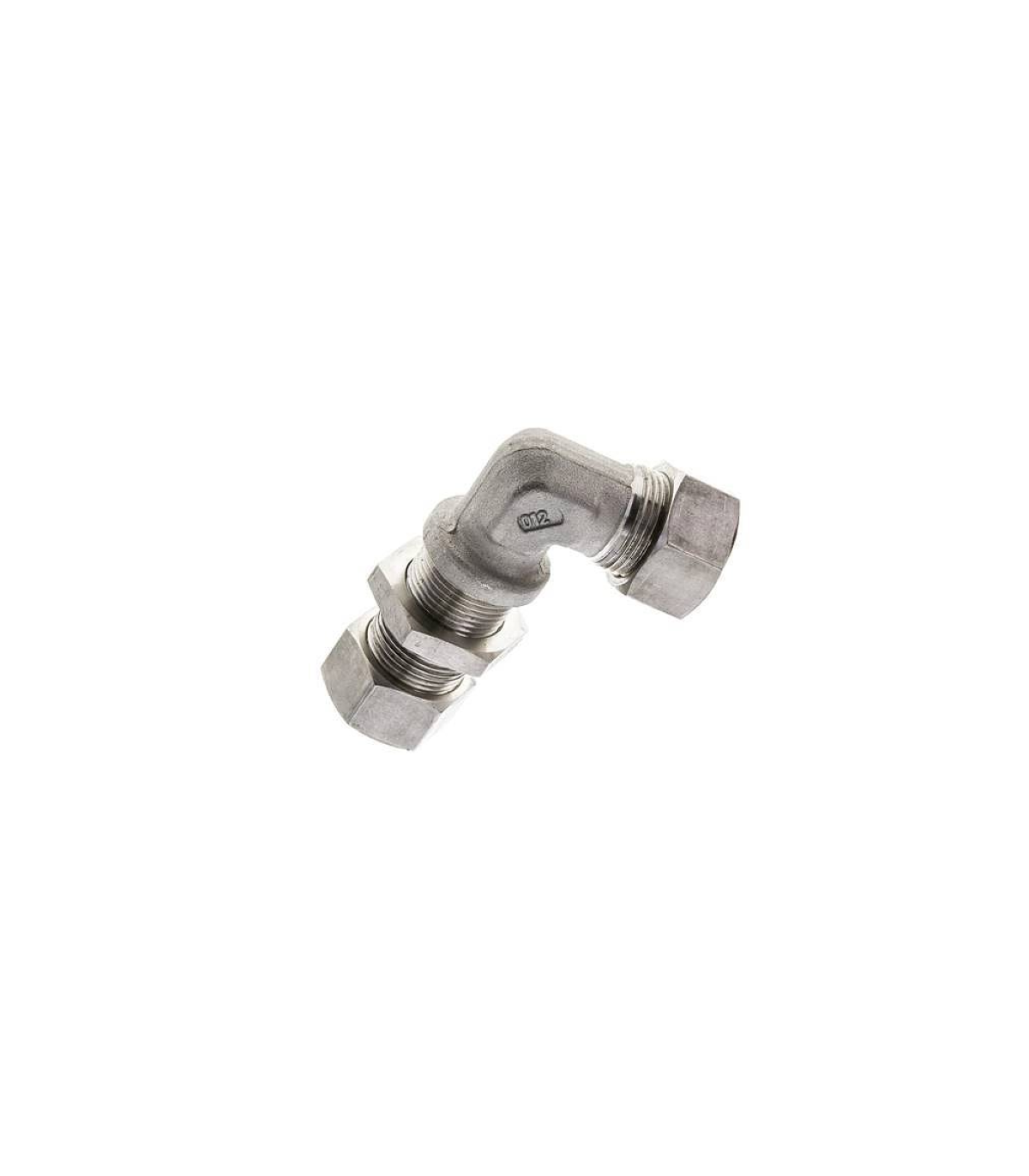

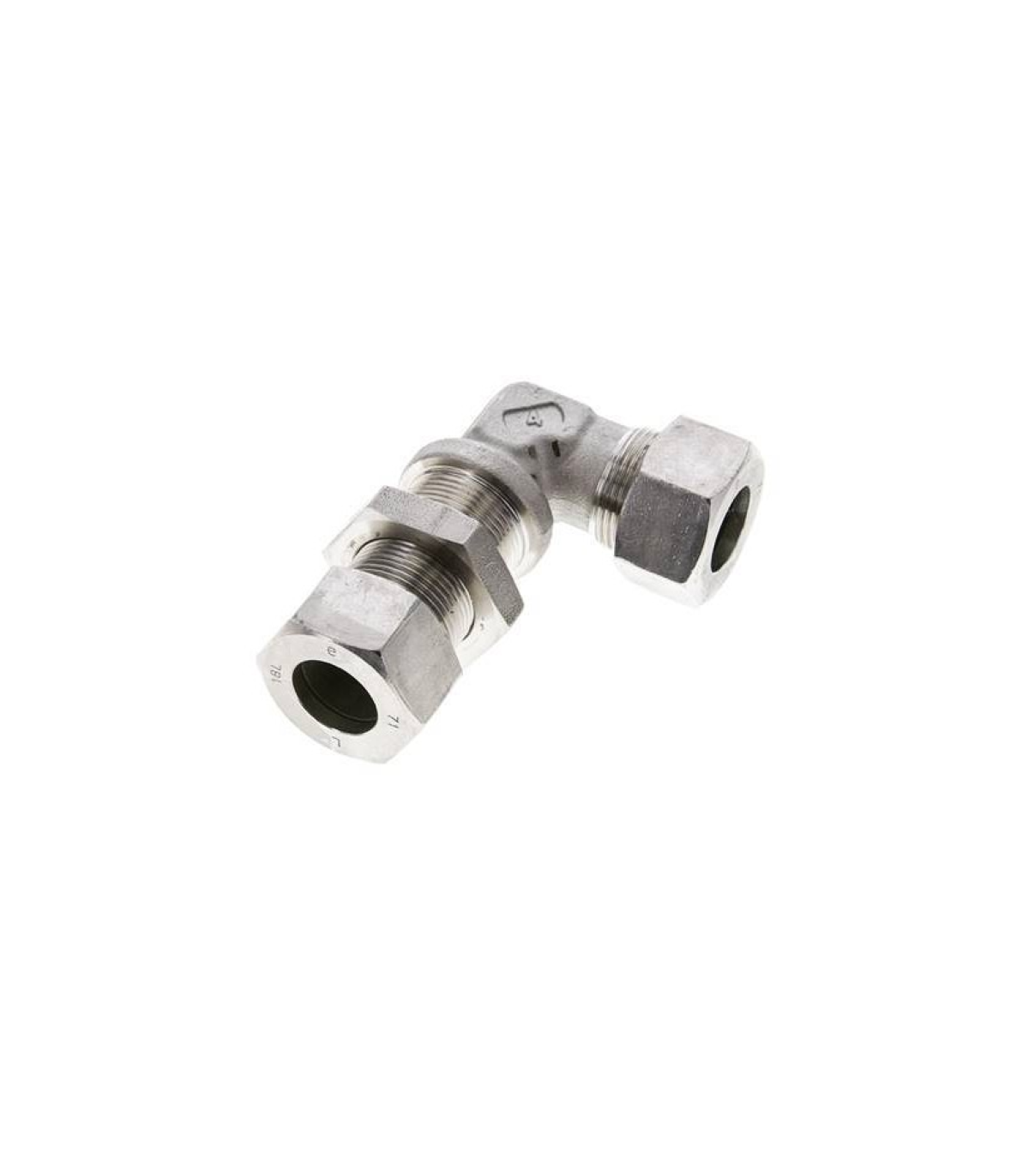

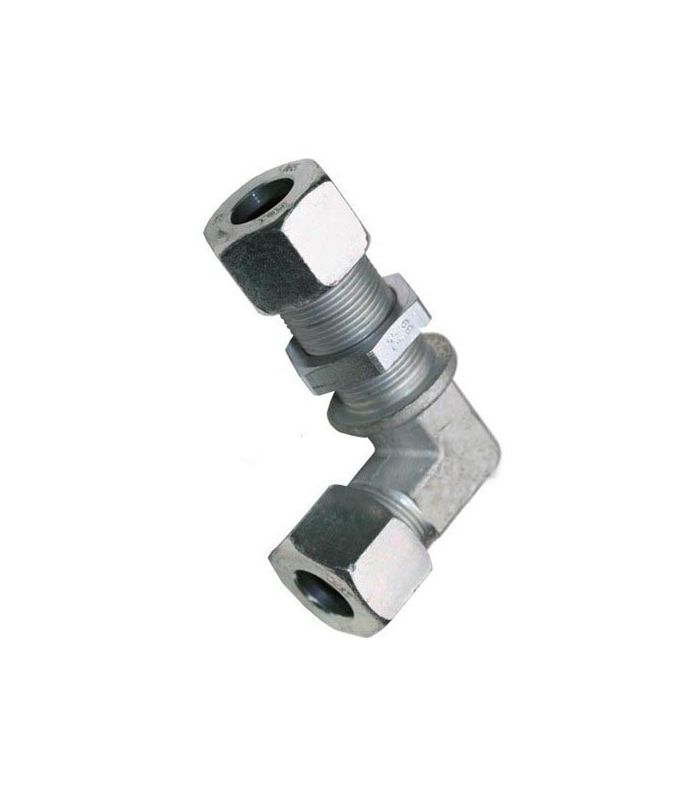

Un raccord de tuyauterie en acier inoxydable DIN-2353 en forme de L permet le passage d'un tuyau à travers des panneaux, des réservoirs ou des murs, intégrant un changement de direction de 90°.
Applications : industries hydraulique, chimique, alimentaire et pharmaceutique.
Caractéristiques principales :
Le raccord en L DIN-2353 permet le passage d'un tuyau à travers des panneaux, des réservoirs ou des parois, avec un changement de direction à 90°. Fabriqué en acier inoxydable, il garantit une connexion sûre, étanche et durable, même dans les environnements industriels les plus exigeants.
Fiche technique pour un raccord de tuyauterie et de mur en acier inoxydable en forme de L DIN-2353 :
| Référence | D1 | D2 | D3 | L1 | L2 | L3 | L4 | L5 | S1 | S2 | S3 | Poids | PN |
| 390700 | 06 | 4 | 17 | 27 | 12 | 42 | 14 | 27 | 12 | 17 | 14 | 74 | 315 |
| 390701 | 08 | 6 | 19 | 29 | 14 | 42 | 17 | 27 | 12 | 19 | 17 | 95 | 315 |
| 390702 | 10 | 8 | 22 | 30 | 15 | 43 | 18 | 28 | 14 | 22 | 19 | 120 | 315 |
| 390703 | 12 | 10 | 24 | 32 | 17 | 44 | 20 | 29 | 17 | 24 | 22 | 142 | 315 |
| 390704 | 15 | 12 | 27 | 36 | 21 | 46 | 23 | 31 | 19 | 30 | 27 | 243 | 315 |
| 390705 | 18 | 15 | 32 | 40 | 23,5 | 49 | 24 | 32,5 | 24 | 36 | 32 | 373 | 315 |
| 390706 | 22 | 19 | 36 | 44 | 27,5 | 51 | 30 | 34,5 | 27 | 41 | 36 | 506 | 160 |
| 390707 | 28 | 24 | 42 | 47 | 30,5 | 52 | 34 | 35,5 | 36 | 46 | 41 | 679 | 160 |
| 390708 | 35 | 30 | 50 | 56 | 34,5 | 58 | 39 | 36,5 | 41 | 55 | 50 | 1043 | 160 |
| 390709 | 42 | 36 | 60 | 63 | 40 | 59 | 43 | 36 | 50 | 65 | 60 | 1569 | 160 |
