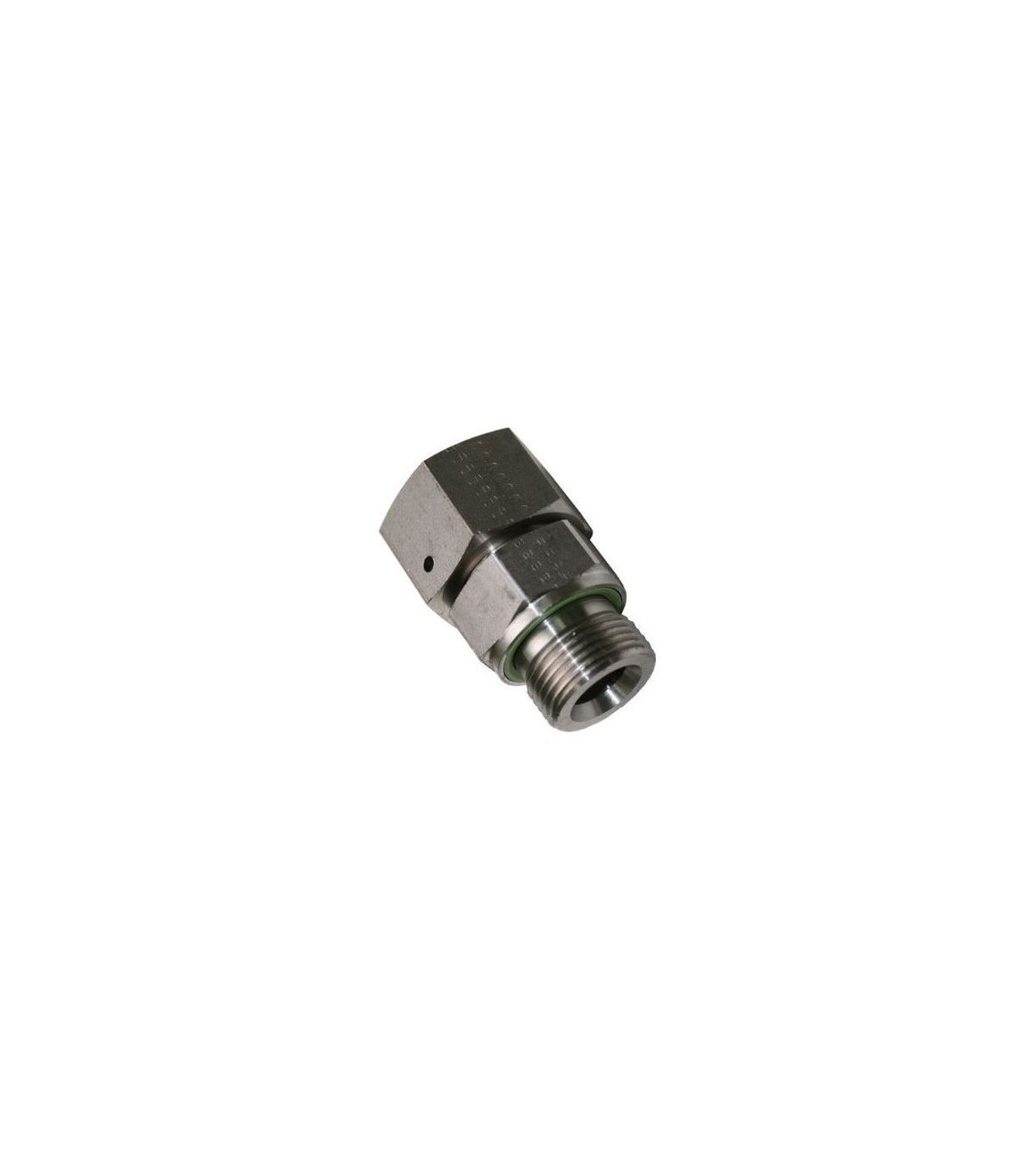

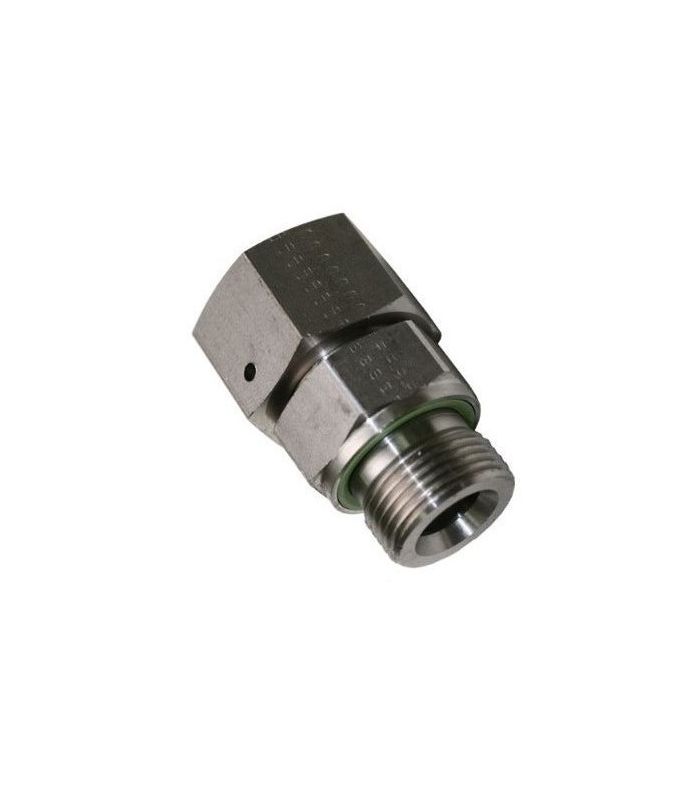

Un raccord droit en acier inoxydable en forme de L réglable DIN-2353 vous permet d'ajuster la position du raccord lors du montage, facilitant l'installation dans des espaces confinés et assurant une connexion étanche et sécurisée.
Applications : Systèmes hydrauliques et pneumatiques, industrie chimique et pétrochimique, secteur alimentaire et pharmaceutique.
Caractéristiques principales :
Le raccord pivotant en L en acier inoxydable DIN-2353 est conçu pour le raccordement de tubes dans les systèmes pneumatiques et hydrauliques. Il permet de connecter un tube à un orifice fileté, avec l'avantage de pouvoir orienter le raccord dans la position souhaitée avant le serrage final, garantissant ainsi une installation correcte sans contrainte sur le tube.
Fiche technique d'un raccord droit réglable en L en acier inoxydable DIN-2353 :
| Code | D1 | T | D2 | L1 | Yo | S1 | S2 | Poids | PN |
| 392200 | 06 | 1/8" | 3.3 | 24,5 | 8 | 14 | 14 | 24 | 215 |
| 392201 | 08 | 1/4" | 5 | 29,5 | 12 | 19 | 17 | 52 | 315 |
| 392202 | 10 | 1/4" | 6.5 | 27,5 | 12 | 19 | 19 | 47 | 315 |
| 392204 | 12 | 3/8" | 8 | 34 | 12 | 22 | 22 | 87 | 315 |
| 392203 | 12 | 1/4" | 8 | 28,5 | 12 | 19 | 22 | 61 | 315 |
| 392205 | 12 | 1/2" | 8 | 34,5 | 14 | 27 | 22 | 121 | 315 |
| 392206 | 15 | 1/2" | 10 | 31 | 14 | 27 | 27 | 125 | 315 |
| 392207 | 18 | 1/2" | 13 | 31,5 | 14 | 27 | 32 | 132 | 315 |
| 392208 | 22 | 3/4" | 16,5 | 32,5 | 16 | 32 | 36 | 183 | 160 |
| 392209 | 28 | 1" | 22 | 35 | 18 | 41 | 41 | 262 | 160 |
| 392210 | 35 | 1-1/4" | 28 | 42,5 | 20 | 50 | 50 | 436 | 160 |
| 392211 | 42 | 1-1/2" | 34 | 46,5 | 22 | 55 | 60 | 615 | 160 |
