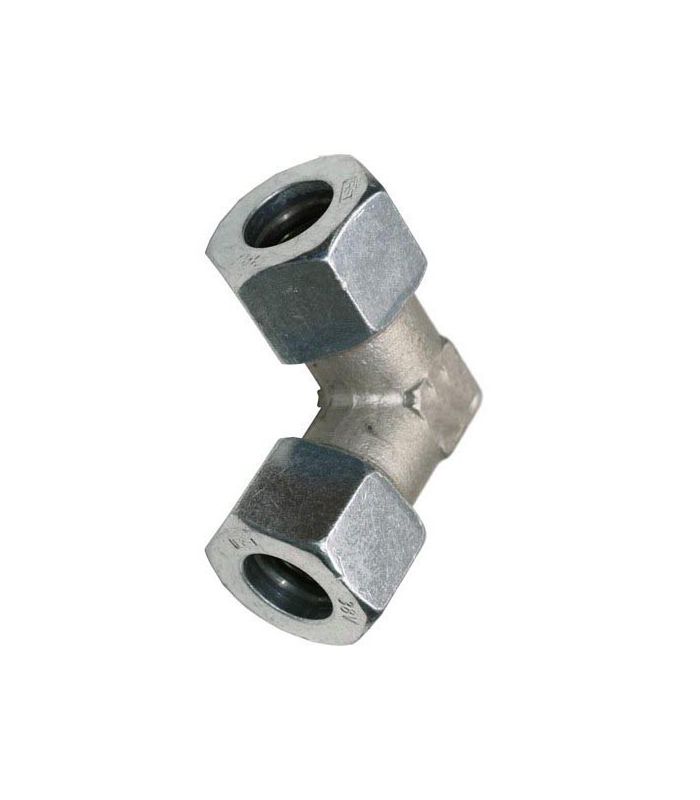

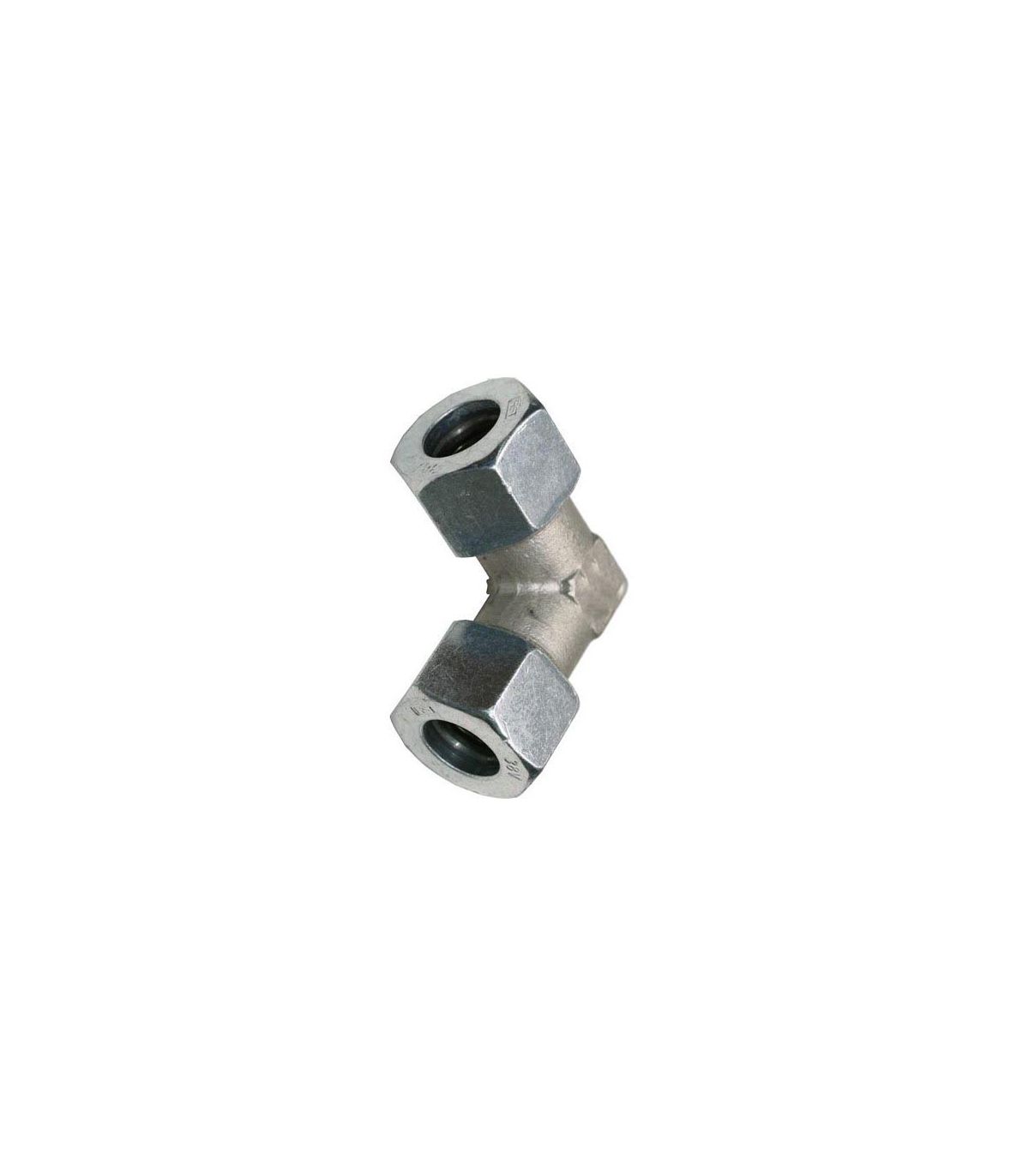

Un raccord de tube coudé en forme de L en acier inoxydable DIN-2353 est conçu pour les systèmes hydrauliques et pneumatiques, permettant des changements de direction dans l'installation tout en maintenant une connexion étanche, sûre et résistante à la corrosion.
Applications : Systèmes hydrauliques et pneumatiques, industries chimiques, alimentaires et pharmaceutiques.
Caractéristiques principales :
Raccord coudé à 90° pour l'assemblage de tuyaux, fabriqué en acier inoxydable selon la norme DIN 2353. Conçu pour les systèmes hydrauliques et pneumatiques, il permet des changements de direction dans l'installation tout en maintenant une connexion étanche, sûre et résistante à la corrosion.
Fiche technique d'un coude en L en acier inoxydable DIN-2353 :
| Code | D1 | D2 | L1 | L2 | S1 | S2 | Poids | PN |
| 390300 | 6 | 4 | 27 | 12 | 12 | 14 | 55 | 315 |
| 390301 | 8 | 6 | 29 | 14 | 12 | 17 | 77 | 315 |
| 390302 | 10 | 8 | 30 | 15 | 14 | 19 | 96 | 315 |
| 390303 | 12 | 10 | 32 | 17 | 17 | 22 | 137 | 315 |
| 390304 | 15 | 12 | 36 | 21 | 19 | 27 | 174 | 315 |
| 390305 | 18 | 15 | 40 | 23,5 | 24 | 32 | 275 | 315 |
| 390306 | 22 | 19 | 44 | 27,5 | 27 | 36 | 357 | 160 |
| 390307 | 28 | 24 | 47 | 30,5 | 36 | 41 | 537 | 160 |
| 390308 | 35 | 30 | 56 | 34,5 | 41 | 50 | 772 | 160 |
| 390309 | 42 | 36 | 63 | 40 | 50 | 60 | 1254 | 160 |
