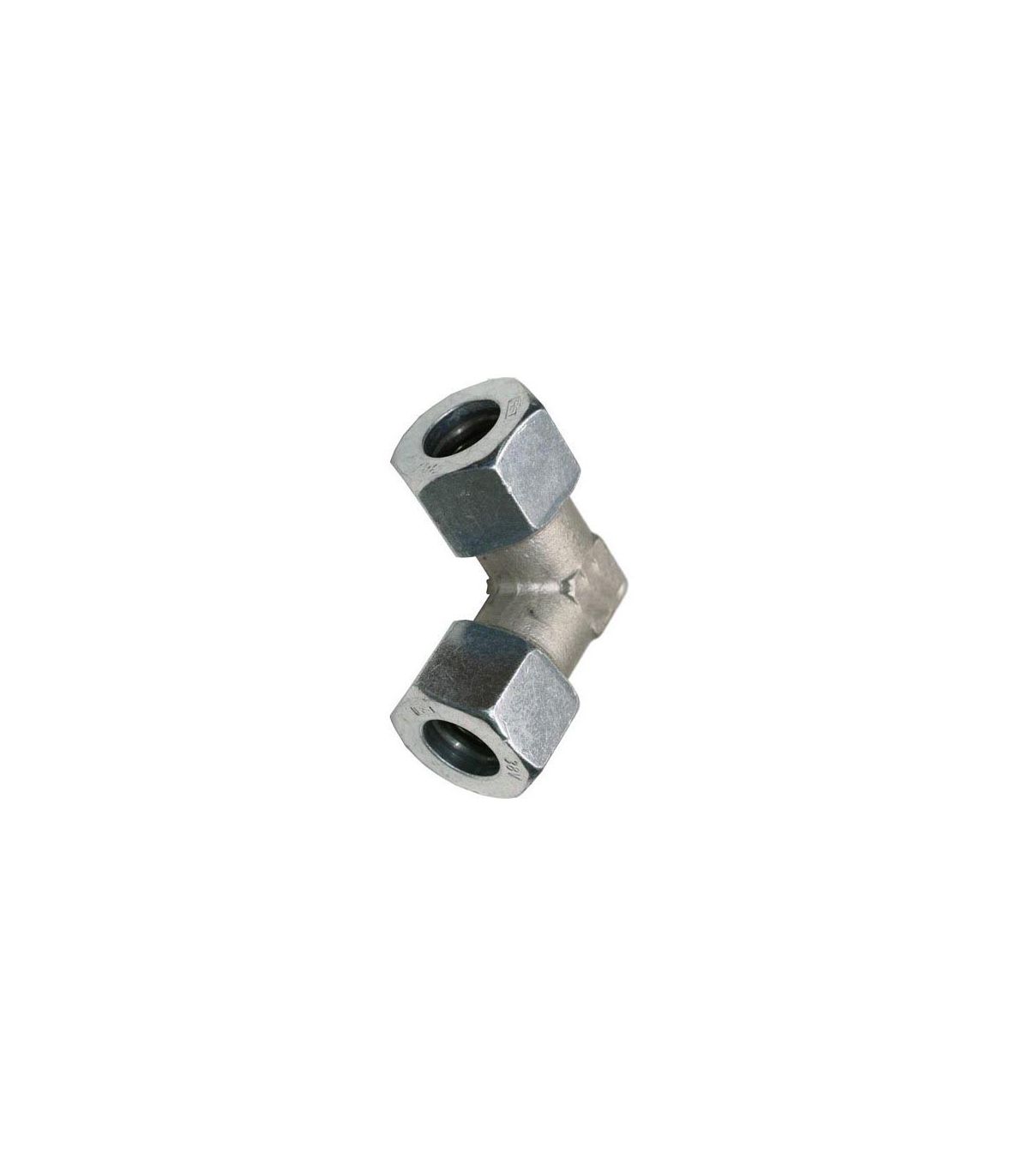

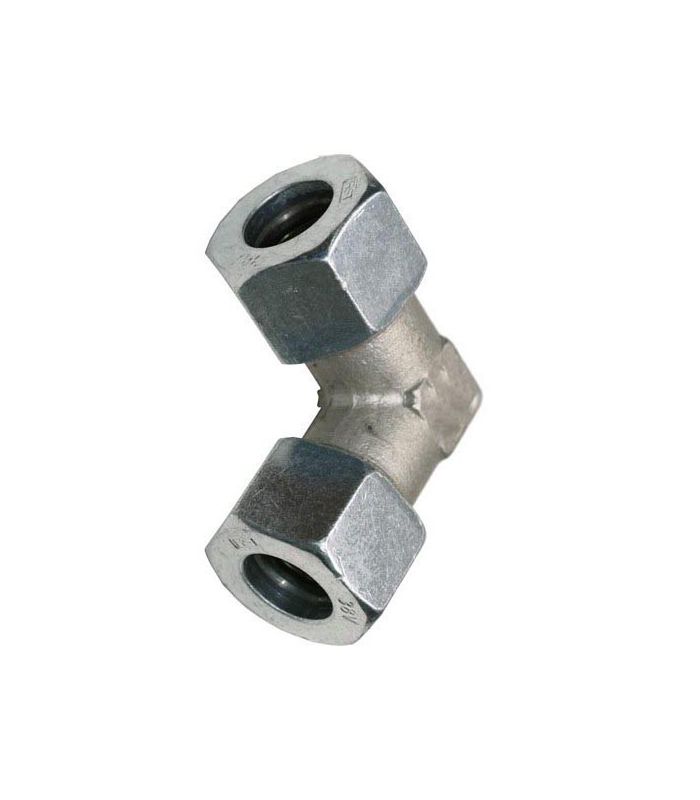

Edelstahlrohr-Winkelstück L-Verschraubung DIN-2353

Edelstahlrohr-Winkelstück L-Verschraubung DIN-2353

Ein DIN-2353 Edelstahl-L-Winkelrohrverschraubung ist für hydraulische und pneumatische Systeme konzipiert und ermöglicht Richtungsänderungen in der Installation bei gleichzeitiger Gewährleistung einer wasserdichten, sicheren und korrosionsbeständigen Verbindung.

Anwendungsgebiete: Hydraulik- und Pneumatiksysteme, Chemie-, Lebensmittel- und Pharmaindustrie.

Hauptmerkmale:

  • DIN-2353 ISO-8434 Fitting
  • Hergestellt in 1.4571 und 1.4404
  • Drücke siehe beigefügte Tabelle.
  • Temperatur -60ºC / 200ºC.

Montageanleitung

19,37 € (Steuern inklusive)
16,01 € (o. MwSt.)
DURCHMESSER
  • Ø 6
  • Ø8
  • Ø 10
  • Ø 12
  • Ø 15
  • Ø 18
  • Ø 22
  • Ø 28
  • Ø 35
  • Ø 42
Referenz:
390300
Beschreibung

Edelstahl-L-Winkelrohrverschraubung DIN-2353

90°-Winkelstück zum Verbinden von Rohren, gefertigt aus Edelstahl nach DIN 2353. Konzipiert für Hydraulik- und Pneumatiksysteme, ermöglicht es Richtungsänderungen in der Installation und gewährleistet gleichzeitig eine leckagefreie, sichere und korrosionsbeständige Verbindung.

Technische Vorteile

  • Hohe Beständigkeit gegenüber aggressiven und korrosiven Umgebungen
  • Schnelle Montage ohne Schweißen
  • Kompatibel mit DIN-Standardsystemen
  • Einfache Installation und Wartung

Anwendungen

  • Mitteldruck-Hydrauliksysteme
  • Pneumatische Anlagen
  • Chemische, Lebensmittel- und pharmazeutische Industrie
  • Marine- und Offshore-Ausrüstung
  • Industriemaschinen und Automatisierung

Technisches Datenblatt für ein L-förmiges Edelstahl-Rohrbogengelenk DIN-2353:

Code D1 D2 L1 L2 S1 S2 Gewicht PN
390300 6 4 27 12 12 14 55 315
390301 8 6 29 14 12 17 77 315
390302 10 8 30 15 14 19 96 315
390303 12 10 32 17 17 22 137 315
390304 15 12 36 21 19 27 174 315
390305 18 15 40 23,5 24 32 275 315
390306 22 19 44 27,5 27 36 357 160
390307 28 24 47 30,5 36 41 537 160
390308 35 30 56 34,5 41 50 772 160
390309 42 36 63 40 50 60 1254 160

Produktdetails
390300
Kommentare
12 andere Produkte in der gleichen Kategorie:
Reduzierrohrverschraubung L Edelstahl DIN-2353

13,59 € (o. MwSt.)
16,44 € (Steuern inklusive)
Ein L-förmiges Reduzierstück aus Edelstahl nach DIN 2353 ist ein Verbindungsstück, das dazu dient, zwei Edelstahlrohre mit unterschiedlichen Durchmessern in derselben Leitung direkt miteinander zu verbinden und dabei...
VERSTELLBARES T-STÜCK SEITENGEWINDE L EDELSTAHL DIN-2353

22,88 € (o. MwSt.)
27,68 € (Steuern inklusive)
Ein DIN-2353 Edelstahl-Drehgelenk-T-Stück mit seitlichem Gewinde dient zur Herstellung eines Abzweigs in einem Rohrleitungssystem und kombiniert Rohrverbindungen mit einem seitlichen Gewindeausgang. Dank des...

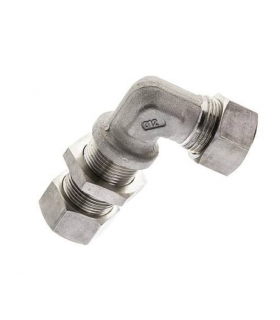

Edelstahl-Rohrverschraubung L DIN-2353

32,89 € (o. MwSt.)
39,80 € (Steuern inklusive)
Ein L-förmiges Rohrverbindungsstück aus Edelstahl nach DIN 2353 ermöglicht den Durchgang eines Rohres durch Paneele, Tanks oder Wände und beinhaltet eine 90°-Richtungsänderung. Anwendungsgebiete: Hydraulik-, Chemie-,...
VERSTELLBARES TE-ZENTRALGEDREH L EDELSTAHL DIN-2353

23,60 € (o. MwSt.)
28,56 € (Steuern inklusive)
Ein L-förmiges, verstellbares T-Stück aus Edelstahl nach DIN 2353 ist ein Formstück, das zur Herstellung von Abzweigungen in Hydrauliksystemen dient und zwei Rohrverbindungen mit einem Gewindeausgang in der Mitte...

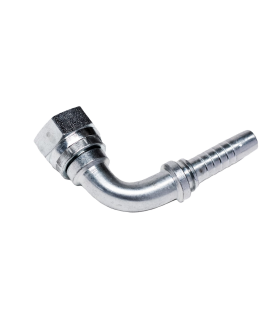

WINKELVERSCHLUSS TL 3/8 ROHR 5/16 Ø8 EDELSTAHL 316
