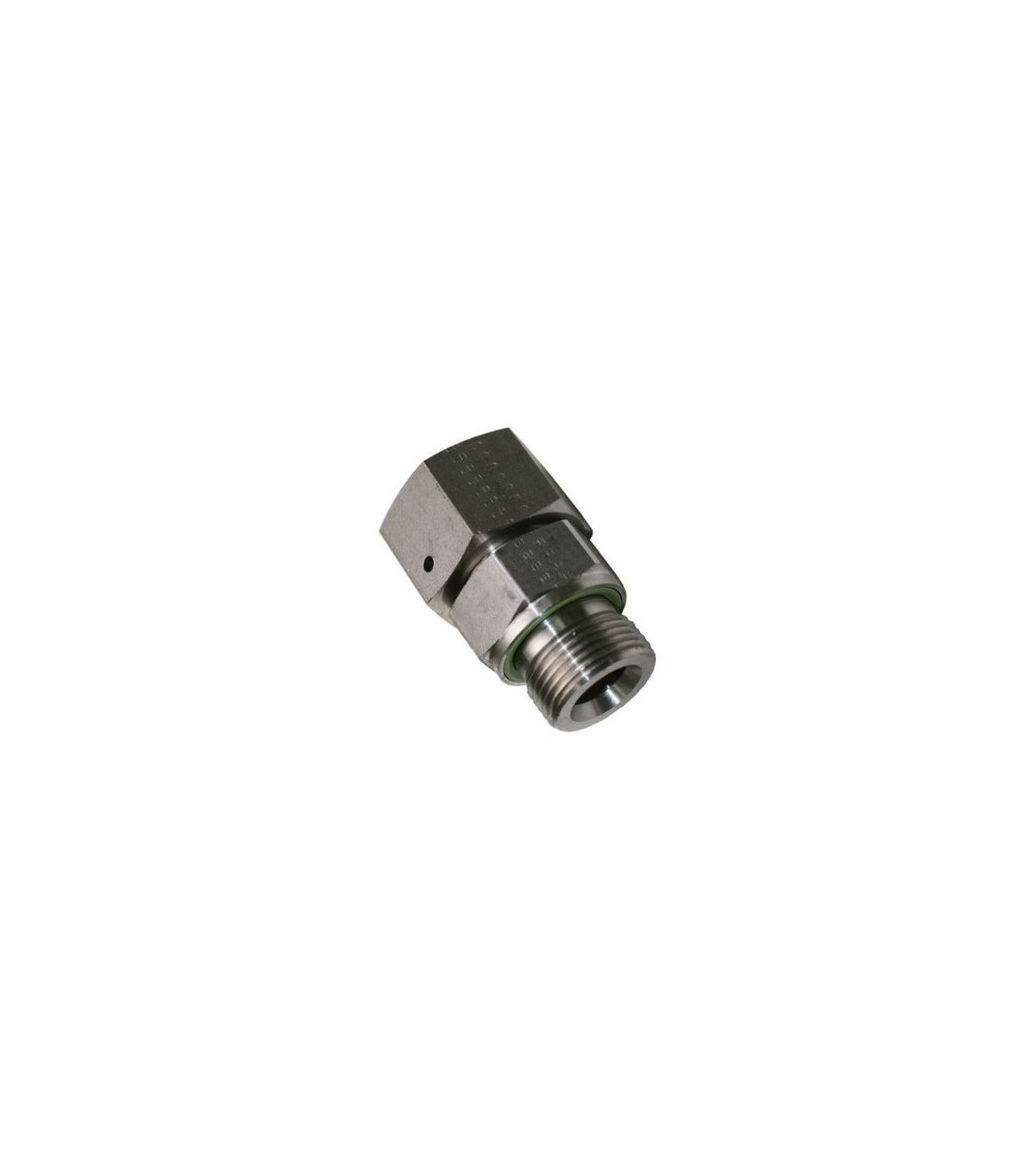

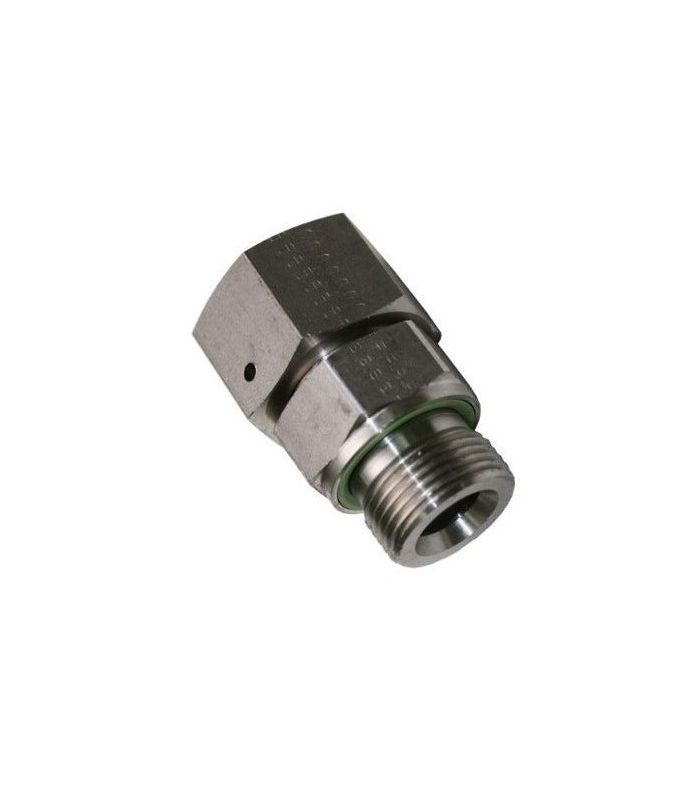

Ein gerades, verstellbares L-förmiges Edelstahl-Fitting DIN-2353 ermöglicht es Ihnen, die Position des Fittings während der Montage anzupassen, was die Installation in beengten Räumen erleichtert und eine wasserdichte und sichere Verbindung gewährleistet.
Anwendungsgebiete: Hydraulik- und Pneumatiksysteme, Chemie- und Petrochemieindustrie, Lebensmittel- und Pharmabranche.
Hauptmerkmale:
Ein L-förmiger Drehgelenkverbinder aus Edelstahl nach DIN 2353 dient zum Verbinden von Schläuchen in pneumatischen und hydraulischen Systemen. Er ermöglicht den Anschluss eines Schlauchs an ein Gewinde und bietet den Vorteil, dass der Verbinder vor dem endgültigen Festziehen in die gewünschte Position gebracht werden kann. Dies gewährleistet eine korrekte Installation ohne Belastung des Schlauchs.
Technisches Datenblatt für ein verstellbares L-förmiges gerades Edelstahl-Fitting nach DIN-2353:
| Code | D1 | T | D2 | L1 | Yo | S1 | S2 | Gewicht | PN |
| 392200 | 06 | 1/8" | 3.3 | 24,5 | 8 | 14 | 14 | 24 | 215 |
| 392201 | 08 | 1/4" | 5 | 29,5 | 12 | 19 | 17 | 52 | 315 |
| 392202 | 10 | 1/4" | 6,5 | 27,5 | 12 | 19 | 19 | 47 | 315 |
| 392204 | 12 | 3/8" | 8 | 34 | 12 | 22 | 22 | 87 | 315 |
| 392203 | 12 | 1/4" | 8 | 28,5 | 12 | 19 | 22 | 61 | 315 |
| 392205 | 12 | 1/2" | 8 | 34,5 | 14 | 27 | 22 | 121 | 315 |
| 392206 | 15 | 1/2" | 10 | 31 | 14 | 27 | 27 | 125 | 315 |
| 392207 | 18 | 1/2" | 13 | 31,5 | 14 | 27 | 32 | 132 | 315 |
| 392208 | 22 | 3/4" | 16,5 | 32,5 | 16 | 32 | 36 | 183 | 160 |
| 392209 | 28 | 1" | 22 | 35 | 18 | 41 | 41 | 262 | 160 |
| 392210 | 35 | 1-1/4" | 28 | 42,5 | 20 | 50 | 50 | 436 | 160 |
| 392211 | 42 | 1-1/2" | 34 | 46,5 | 22 | 55 | 60 | 615 | 160 |
