Edelstahl-Rohrverschraubung L DIN-2353
Edelstahl-Rohrverschraubung L DIN-2353
Edelstahl-Rohrverschraubung L DIN-2353
Edelstahl-Rohrverschraubung L DIN-2353
Edelstahl-Rohrverschraubung L DIN-2353
Edelstahl-Rohrverschraubung L DIN-2353

Edelstahl-Rohrverschraubung L DIN-2353

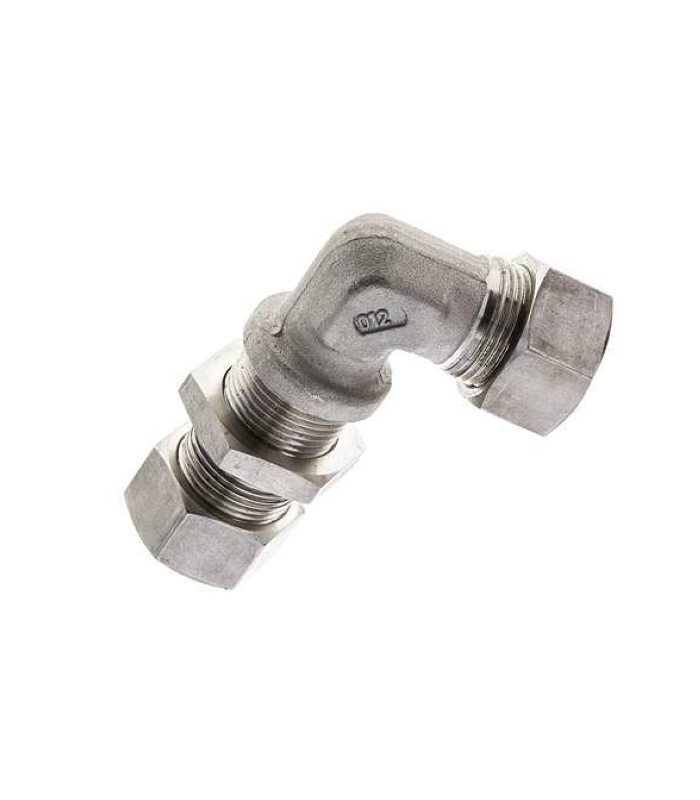

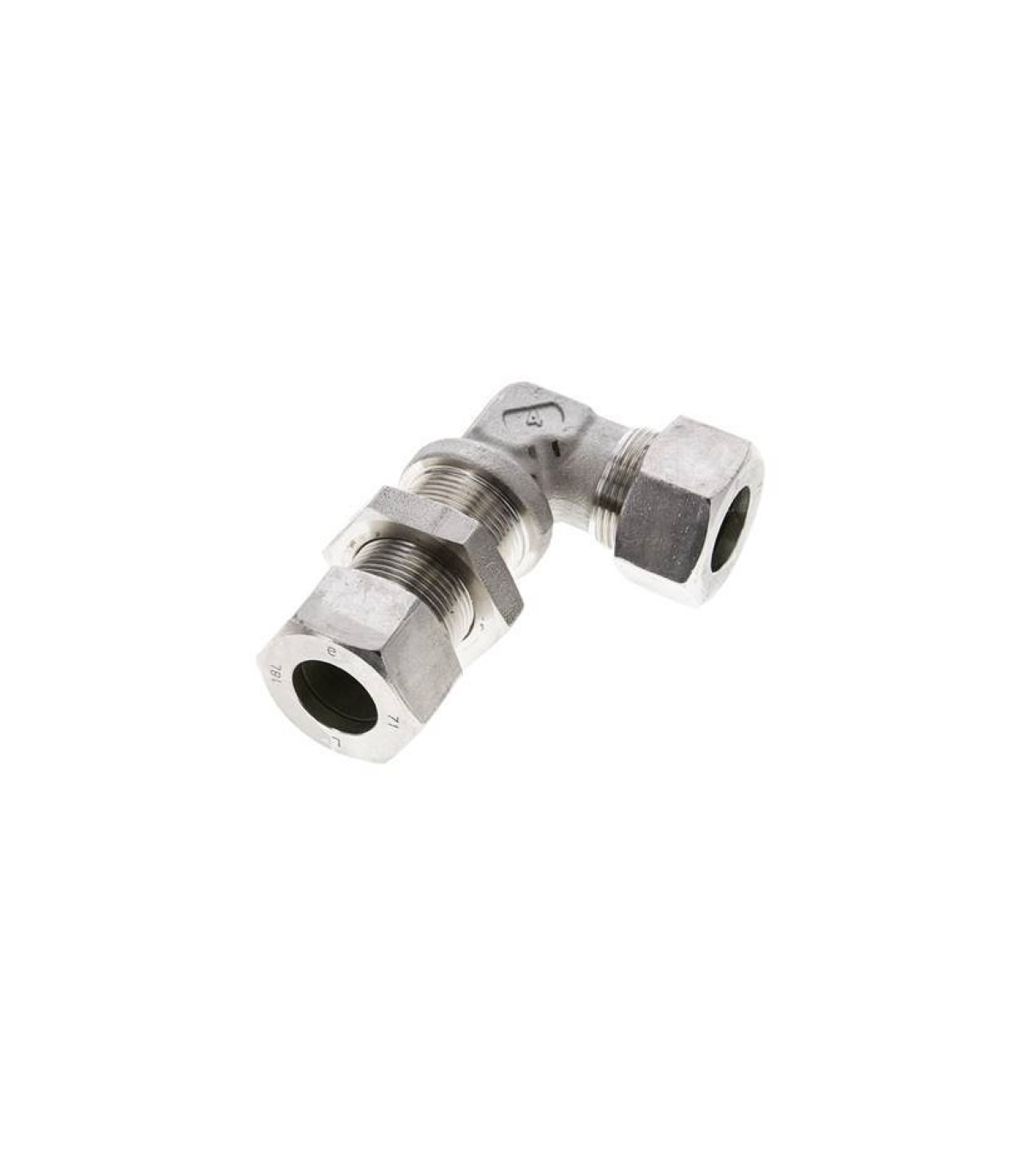

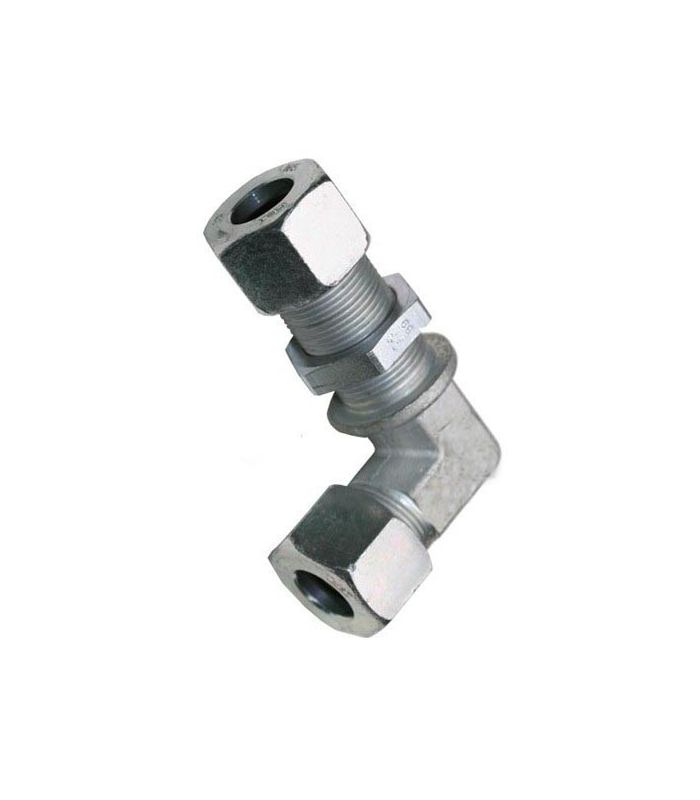

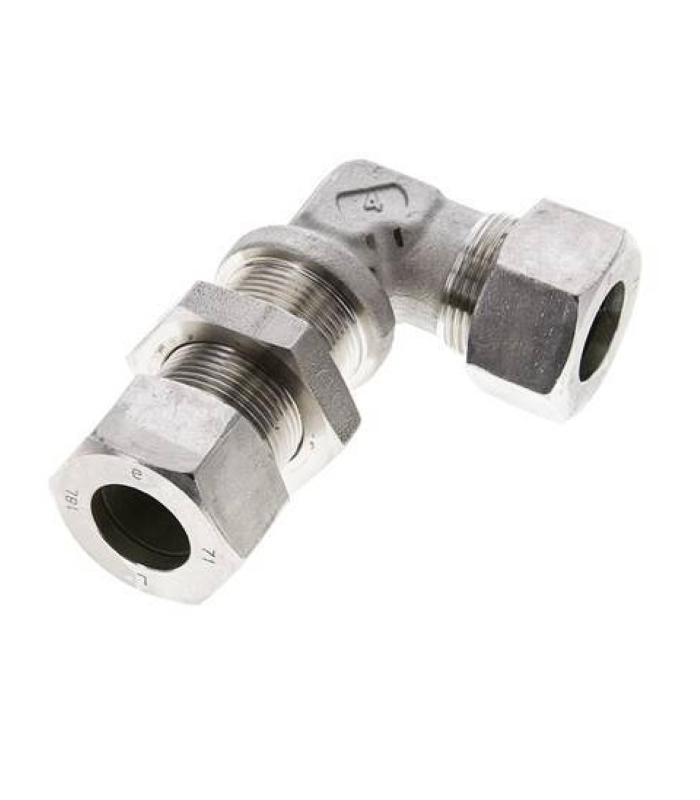

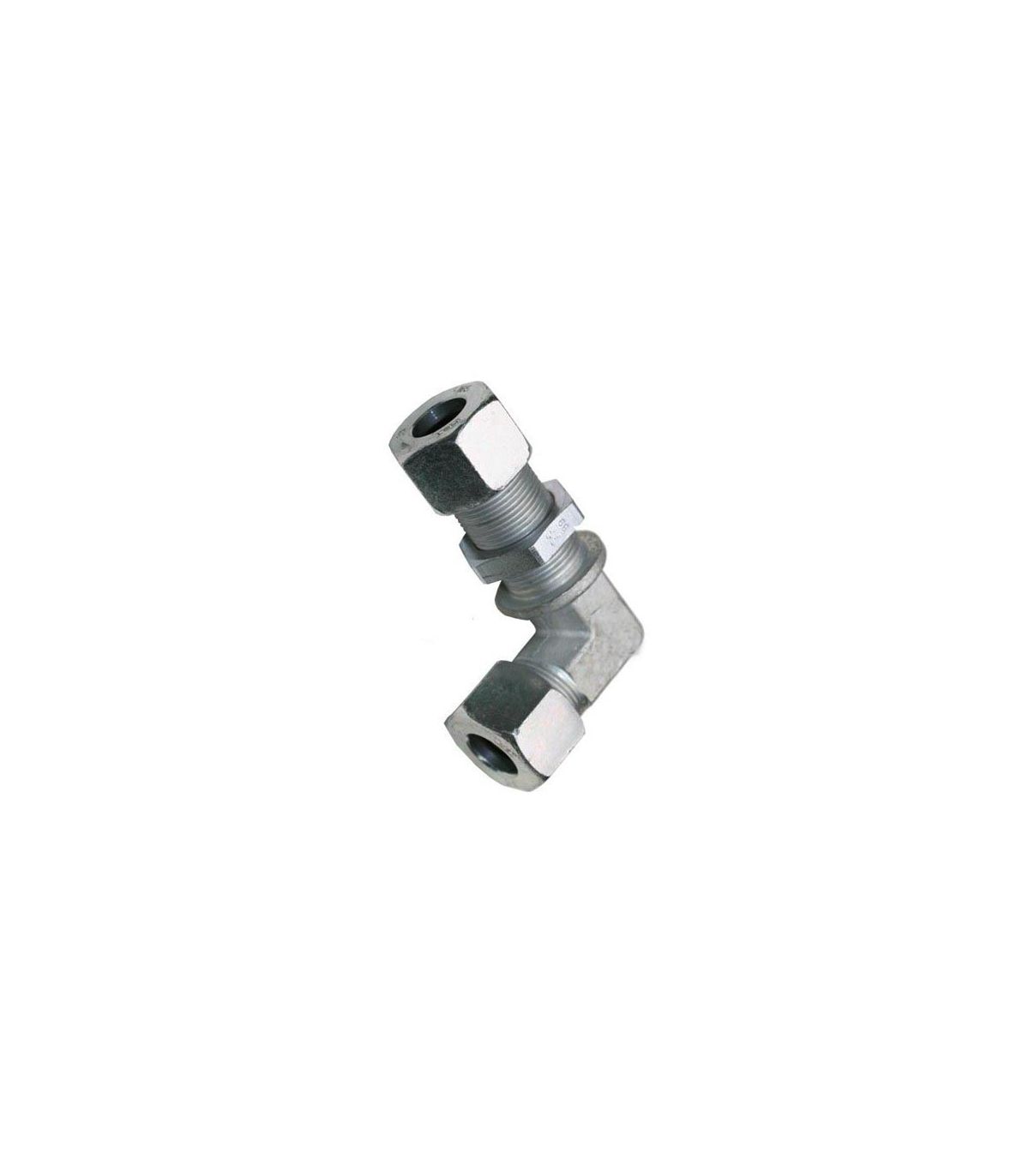

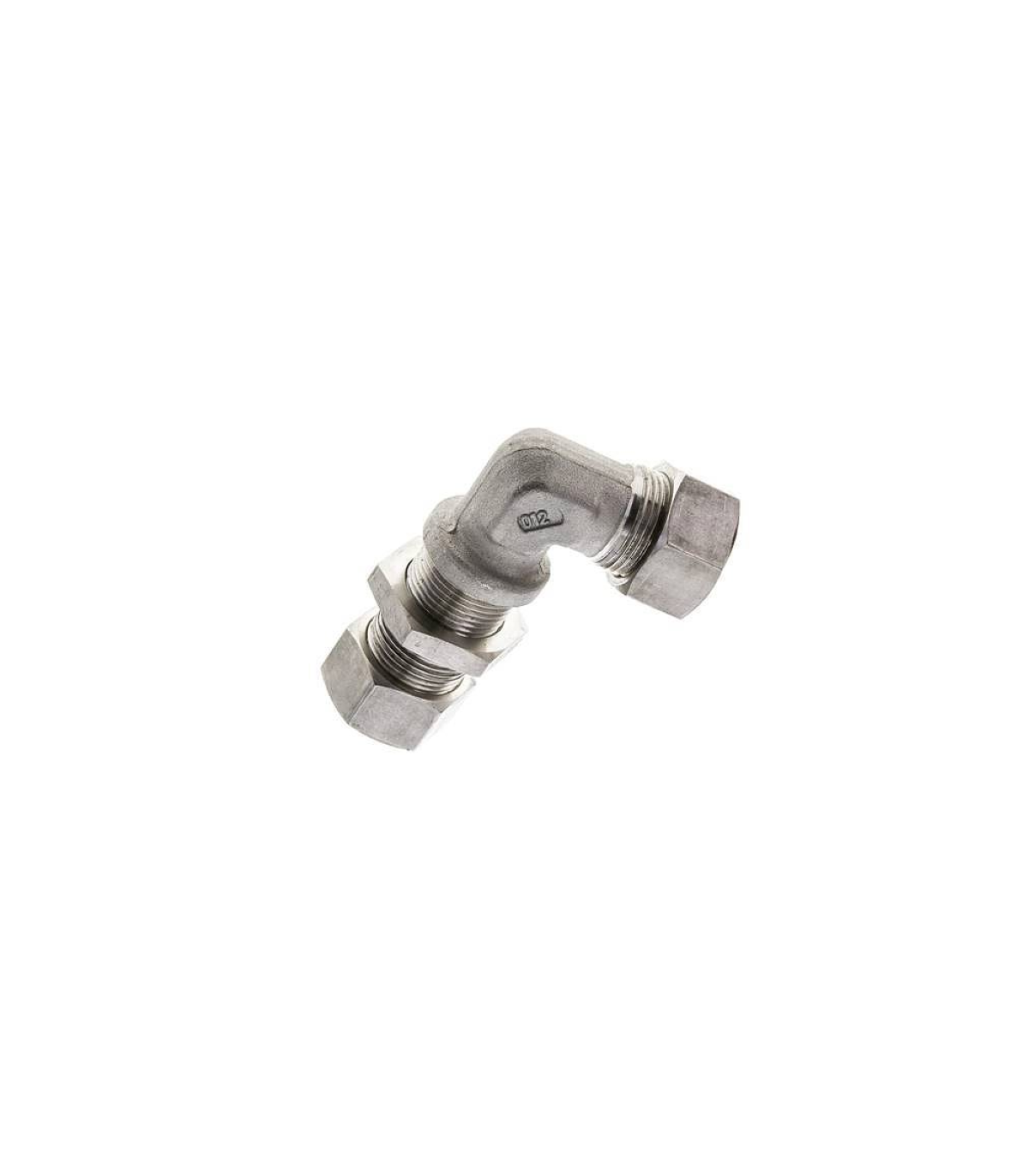

Ein L-förmiges Rohrverbindungsstück aus Edelstahl nach DIN 2353 ermöglicht den Durchgang eines Rohres durch Paneele, Tanks oder Wände und beinhaltet eine 90°-Richtungsänderung.

Anwendungsgebiete: Hydraulik-, Chemie-, Lebensmittel- und Pharmaindustrie.

Hauptmerkmale:

  • DIN-2353 ISO-8434 Fitting
  • Hergestellt in 1.4571 und 1.4404
  • Drücke siehe beigefügte Tabelle.
  • Temperatur -60ºC / 200ºC.

Montageanleitung

39,80 € (Steuern inklusive)
32,89 € (o. MwSt.)
DURCHMESSER
  • Ø 6
  • Ø8
  • Ø 10
  • Ø 12
  • Ø 15
  • Ø 18
  • Ø 22
  • Ø 28
  • Ø 35
  • Ø 42
Referenz:
390700
Beschreibung

Edelstahl-L-Rohrverschraubung DIN-2353

Das L-förmige Rohrverbindungsstück nach DIN 2353 ermöglicht die Durchführung von Rohren durch Paneele, Tanks oder Wände und überbrückt dabei eine 90°-Richtungsänderung. Gefertigt aus Edelstahl, gewährleistet es eine sichere, wasserdichte und dauerhafte Verbindung auch in anspruchsvollen Industrieumgebungen.

Technische Vorteile

  • Es ermöglicht einen Richtungswechsel und den Durchtritt durch die Platte in einem Stück.
  • Hohe Dichtigkeit und Zuverlässigkeit
  • Ausgezeichnete Korrosionsbeständigkeit
  • Robuste und langlebige Konstruktion

Anwendungen

  • Hydraulische Systeme
  • Installationen in Tanks und Maschinenpaneelen
  • Chemische, Lebensmittel- und pharmazeutische Industrie
  • Durchtritt von Flüssigkeiten durch Trennwände oder Strukturen

Technisches Datenblatt für ein L-förmiges Edelstahlrohr und Wandformstück DIN-2353:

Referenz D1 D2 D3 L1 L2 L3 L4 L5 S1 S2 S3 Gewicht PN
390700 06 4 17 27 12 42 14 27 12 17 14 74 315
390701 08 6 19 29 14 42 17 27 12 19 17 95 315
390702 10 8 22 30 15 43 18 28 14 22 19 120 315
390703 12 10 24 32 17 44 20 29 17 24 22 142 315
390704 15 12 27 36 21 46 23 31 19 30 27 243 315
390705 18 15 32 40 23,5 49 24 32,5 24 36 32 373 315
390706 22 19 36 44 27,5 51 30 34,5 27 41 36 506 160
390707 28 24 42 47 30,5 52 34 35,5 36 46 41 679 160
390708 35 30 50 56 34,5 58 39 36,5 41 55 50 1043 160
390709 42 36 60 63 40 59 43 36 50 65 60 1569 160

Produktdetails
390700
