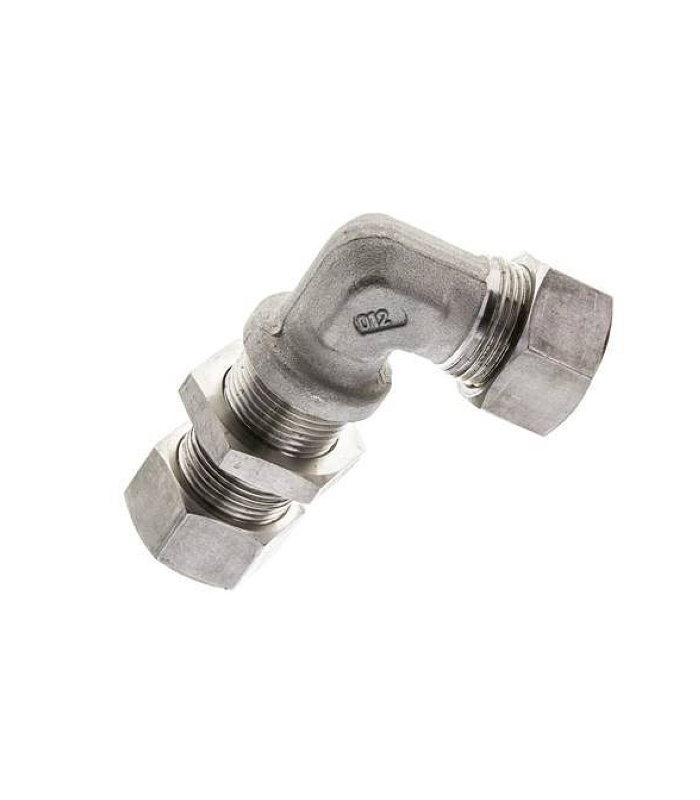

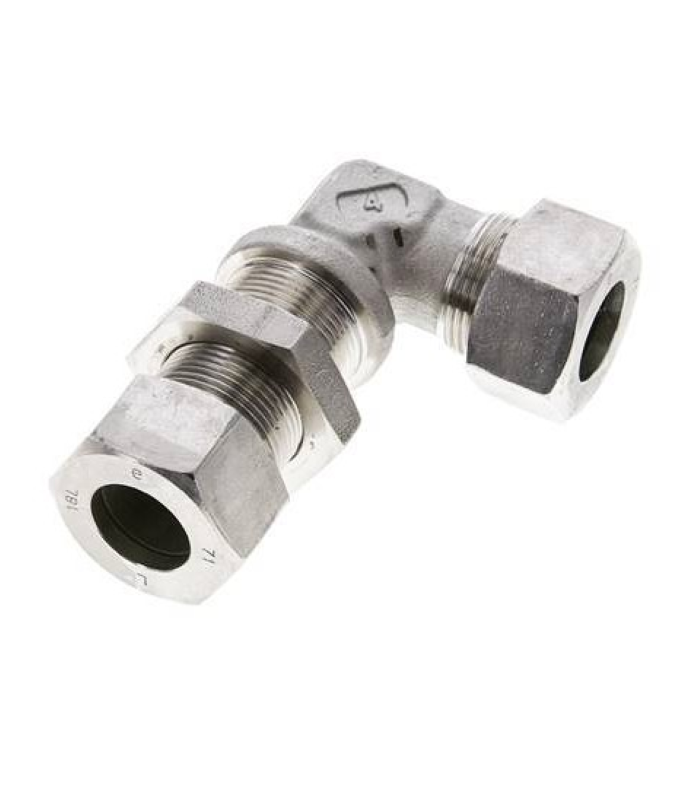

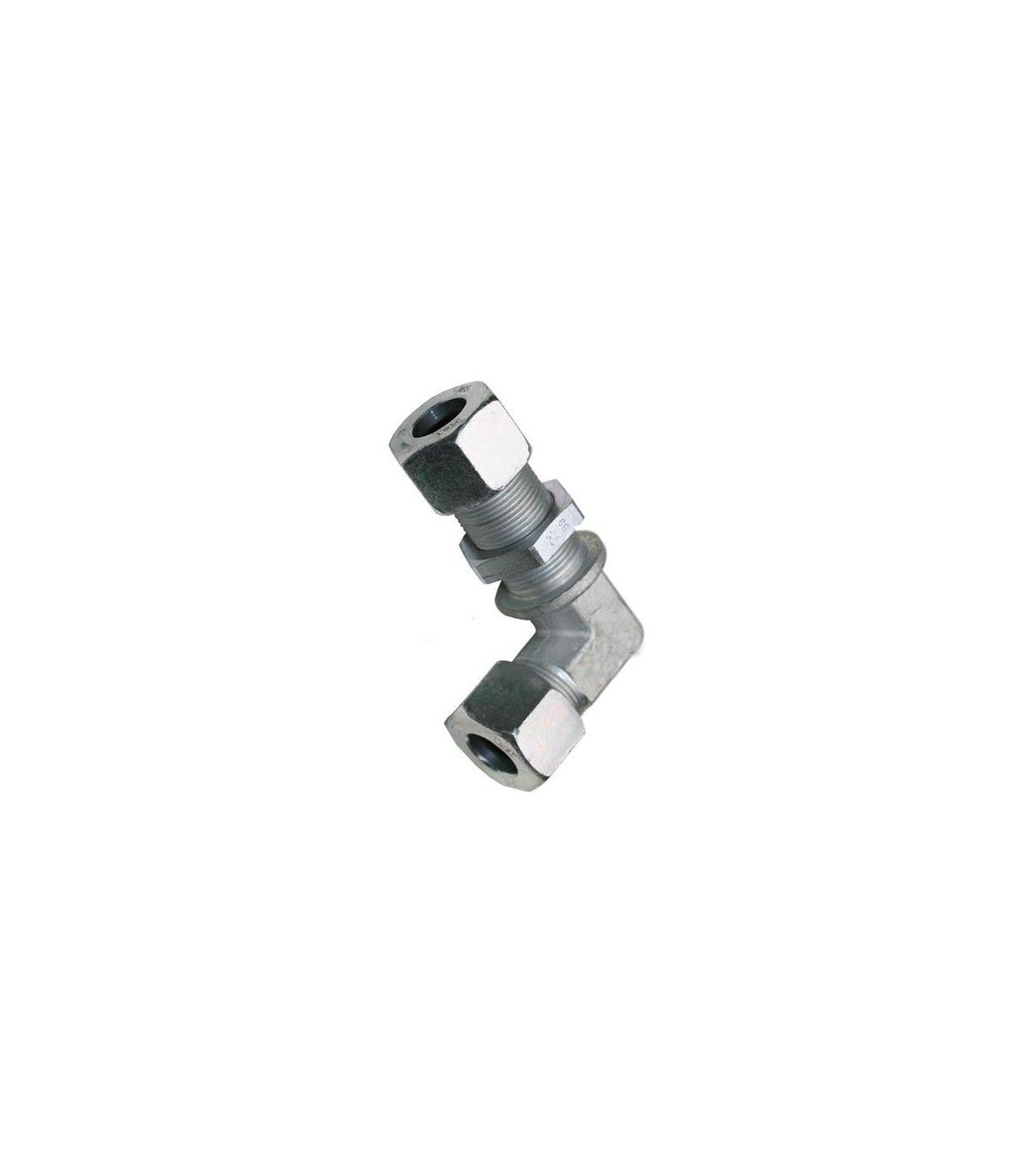

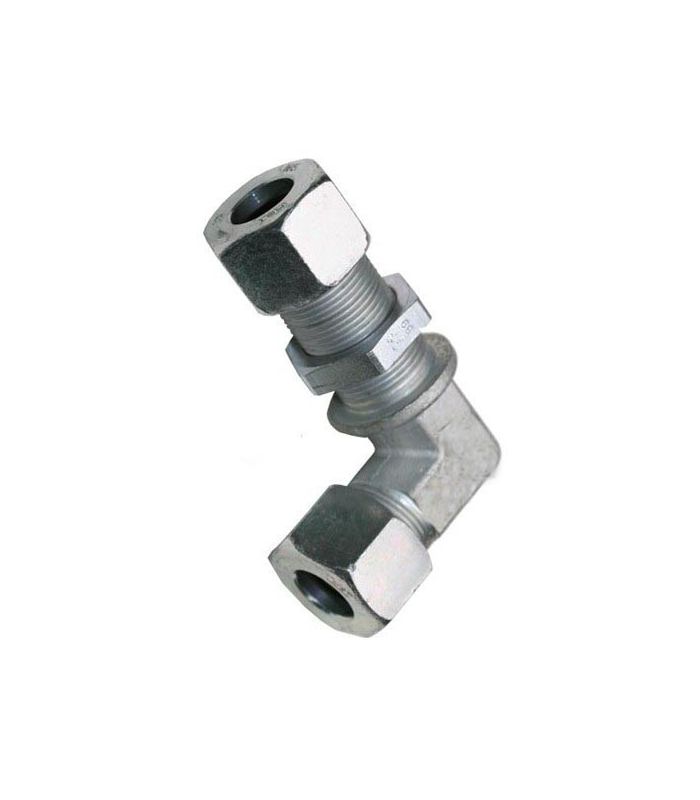

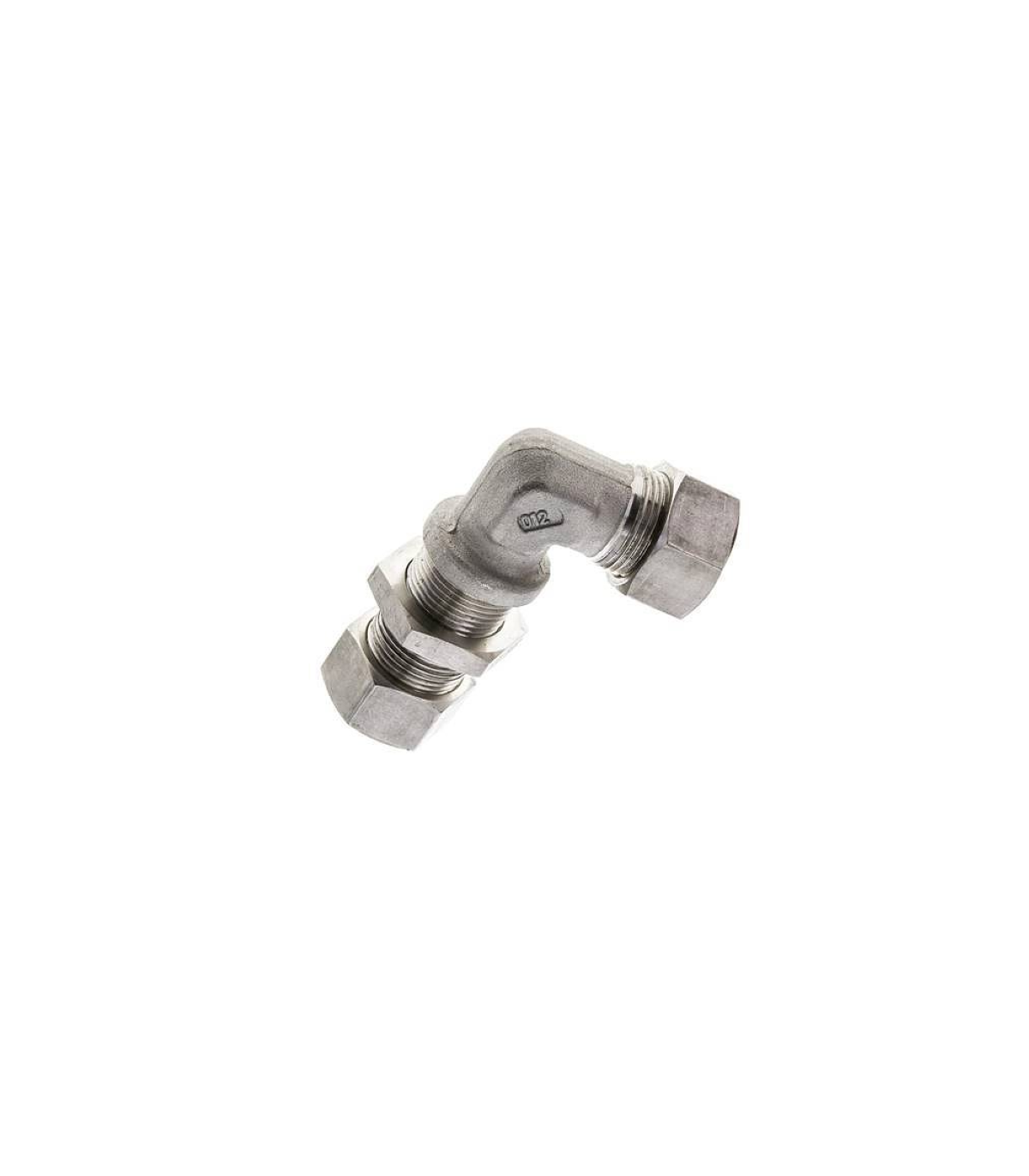

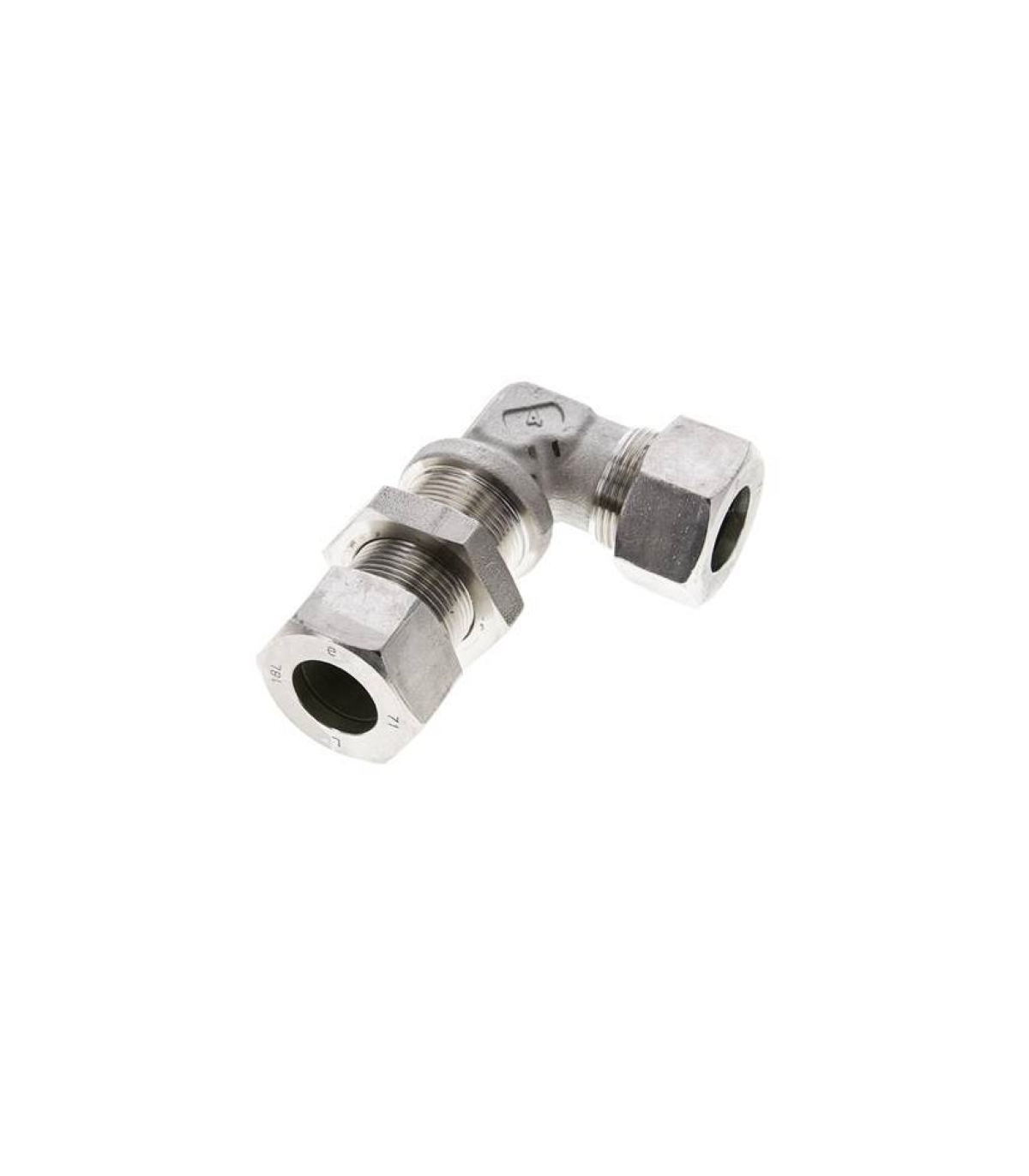

GOMITO IN ACCIAIO INOSSIDABILE, IMPUGNATURA PER TUBO, RACCORDO A L DIN-2353

Un raccordo a L in acciaio inox DIN-2353 consente il passaggio di un tubo attraverso pannelli, serbatoi o pareti, includendo un cambio di direzione di 90°.

Applicazioni: industria idraulica, chimica, alimentare e farmaceutica.

Caratteristiche principali:

  • Raccordo DIN-2353 ISO-8434
  • Prodotto in 1.4571 e 1.4404
  • Pressioni, vedere la tabella allegata.
  • Temperatura -60ºC / 200ºC.

Istruzioni di montaggio

Read moreShow less
39,80 € (tax incl.)
32,89 € (Tasse escluse)
DIAMETRI
  • Ø6
  • Ø8
  • Ø10
  • Ø12
  • Ø15
  • Ø18
  • Ø22
  • Ø28
  • Ø 35
  • Ø42
Reference:
390700
Descrizione

Raccordo a L in acciaio inox DIN-2353

Il raccordo a L DIN-2353 è progettato per consentire il passaggio di una tubazione attraverso pannelli, serbatoi o pareti, con un cambio di direzione di 90°. Realizzato in acciaio inossidabile, garantisce una connessione sicura, a tenuta stagna e durevole in ambienti industriali esigenti.

vantaggi tecnici

  • Consente il cambio di direzione e il passaggio attraverso il pannello in un unico pezzo.
  • Elevata tenuta e affidabilità
  • Eccellente resistenza alla corrosione
  • Assemblaggio robusto e durevole

Applicazioni

  • Sistemi idraulici
  • Impianti in serbatoi e pannelli di controllo dei macchinari
  • industrie chimiche, alimentari e farmaceutiche
  • Passaggio di fluidi attraverso pareti divisorie o strutture

Scheda tecnica per raccordo a L per tubi e pareti in acciaio inox DIN-2353:

Riferimento D1 D2 D3 L1 L2 L3 L4 L5 S1 S2 S3 Peso PN
390700 06 4 17 27 12 42 14 27 12 17 14 74 315
390701 08 6 19 29 14 42 17 27 12 19 17 95 315
390702 10 8 22 30 15 43 18 28 14 22 19 120 315
390703 12 10 24 32 17 44 20 29 17 24 22 142 315
390704 15 12 27 36 21 46 23 31 19 30 27 243 315
390705 18 15 32 40 23,5 49 24 32,5 24 36 32 373 315
390706 22 19 36 44 27,5 51 30 34,5 27 41 36 506 160
390707 28 24 42 47 30,5 52 34 35,5 36 46 41 679 160
390708 35 30 50 56 34,5 58 39 36,5 41 55 50 1043 160
390709 42 36 60 63 40 59 43 36 50 65 60 1569 160

Read moreShow less
