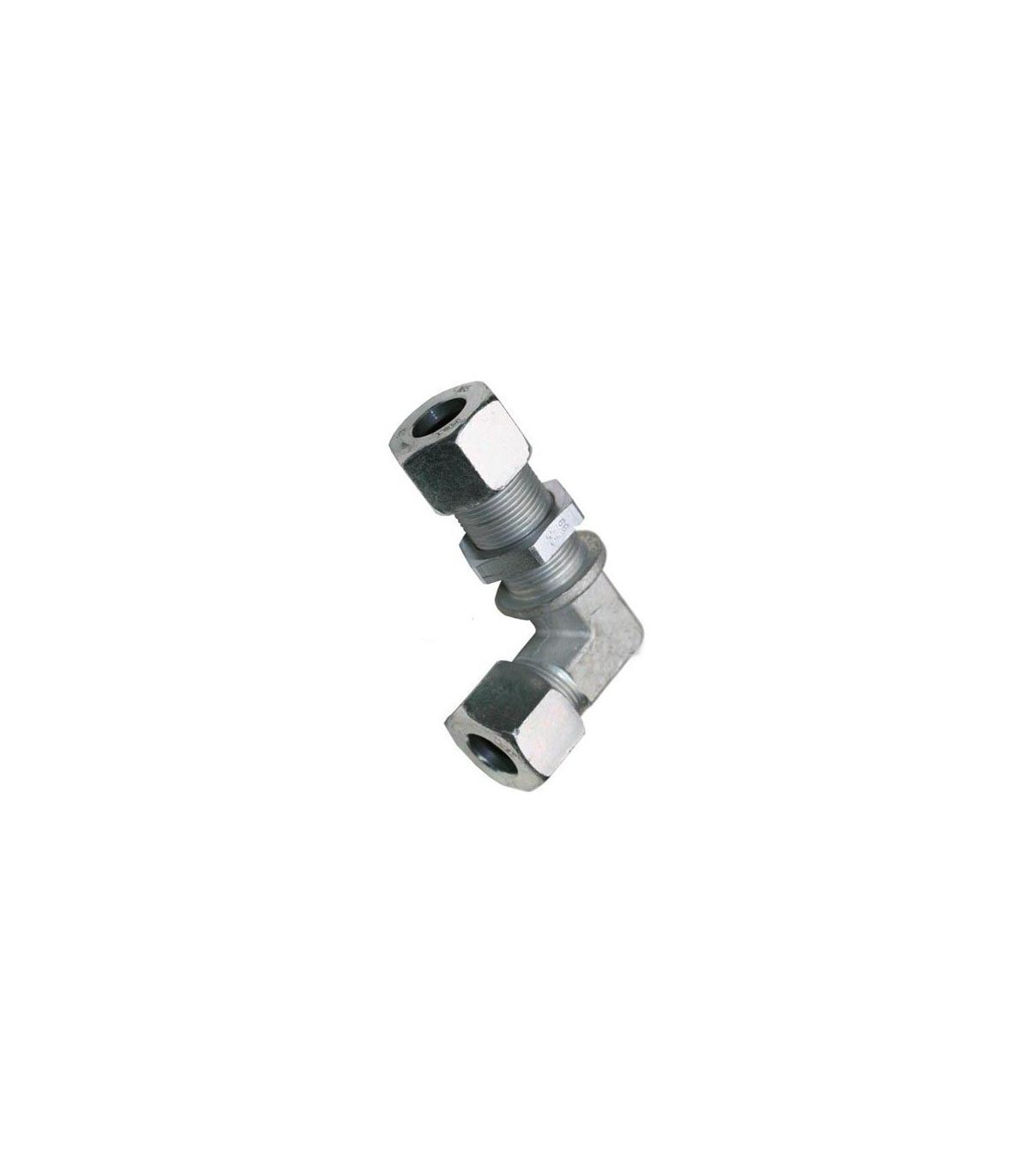

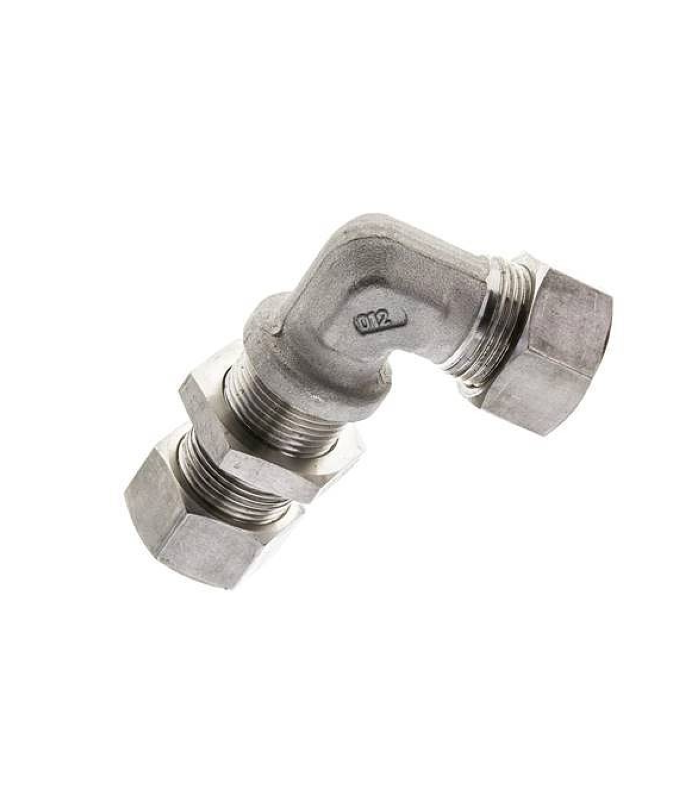

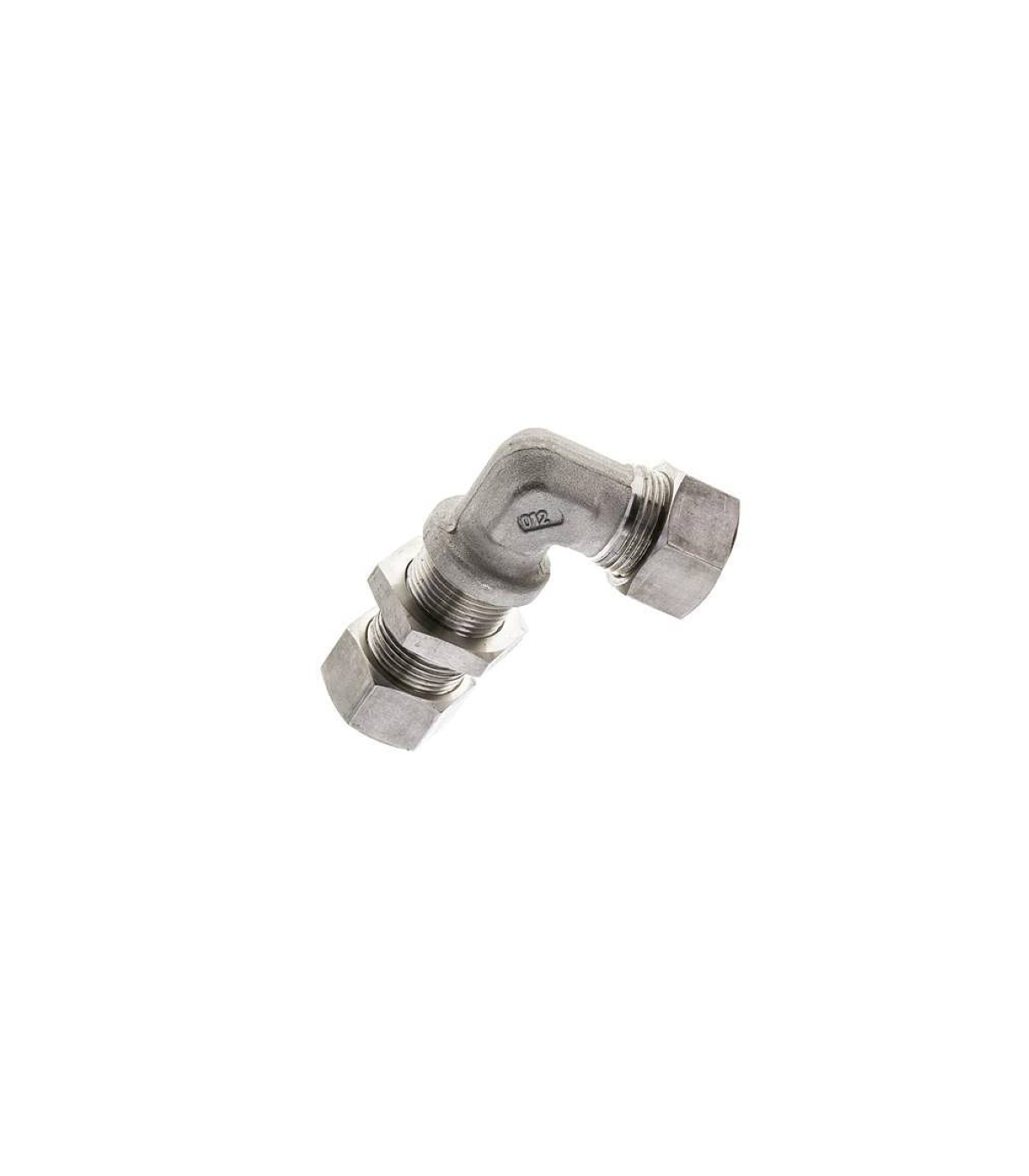

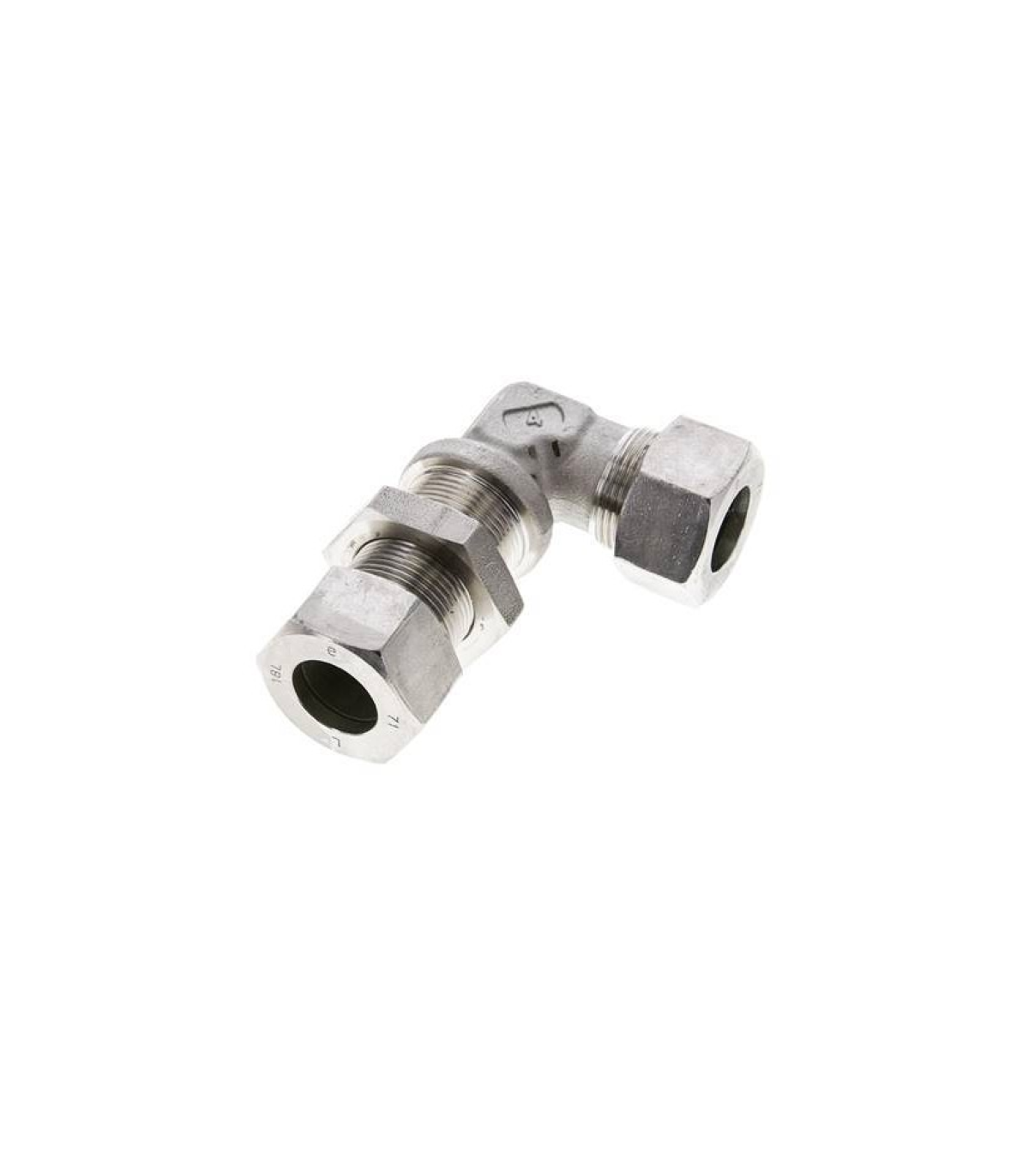

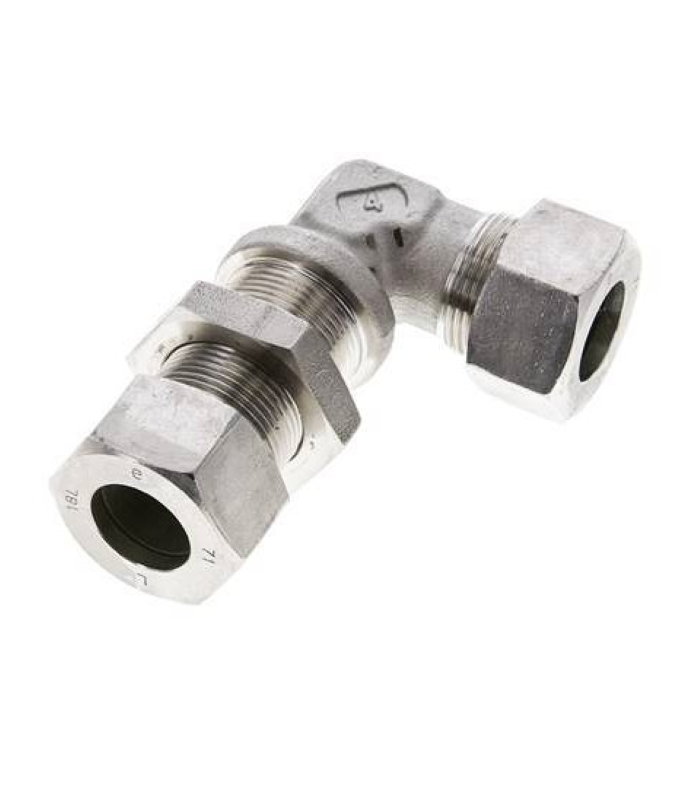

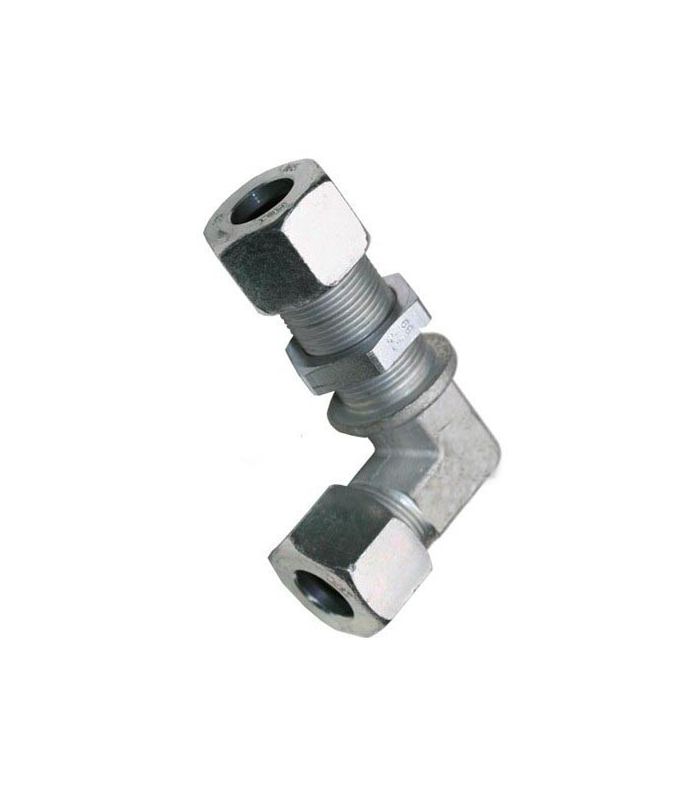

Cotovelo de aço inoxidável com fixação em L, união DIN-2353
Cotovelo de aço inoxidável com fixação em L, união DIN-2353
Cotovelo de aço inoxidável com fixação em L, união DIN-2353
Cotovelo de aço inoxidável com fixação em L, união DIN-2353
Cotovelo de aço inoxidável com fixação em L, união DIN-2353
Cotovelo de aço inoxidável com fixação em L, união DIN-2353

Cotovelo de aço inoxidável com fixação em L, união DIN-2353

Uma conexão de tubo em forma de L, em aço inoxidável DIN-2353, permite a passagem de um tubo através de painéis, tanques ou paredes, incorporando uma mudança de direção de 90°.

Aplicações: indústrias hidráulica, química, alimentícia e farmacêutica.

Principais características:

  • Conexão DIN-2353 ISO-8434
  • Fabricado em 1.4571 e 1.4404
  • Pressões, consulte a tabela anexa.
  • Temperatura -60ºC / 200ºC.

Instruções de montagem

39,80 € (Taxas incluídas)
32,89 € (sem IVA)
DIÂMETROS
  • Ø 6
  • Ø8
  • Ø 10
  • Ø 12
  • Ø 15
  • Ø 18
  • Ø 22
  • Ø 28
  • Ø 35
  • Ø 42
Referência:
390700
Descrição

Conexão de tubo em aço inoxidável em forma de L DIN-2353

A conexão de tubulação em L DIN-2353 foi projetada para permitir a passagem de tubos através de painéis, tanques ou paredes, incorporando uma mudança de direção de 90°. Fabricada em aço inoxidável, garante uma conexão segura, estanque e durável em ambientes industriais exigentes.

Vantagens técnicas

  • Permite a mudança de direção e a passagem através do painel em uma única peça.
  • Alta vedação e confiabilidade
  • Excelente resistência à corrosão
  • Montagem robusta e durável

Aplicações

  • Sistemas hidráulicos
  • Instalações em tanques e painéis de máquinas
  • Indústrias químicas, alimentícias e farmacêuticas
  • Passagem de fluidos através de divisórias ou estruturas

Ficha técnica para conexão de tubo e parede em aço inoxidável em forma de L, conforme DIN-2353:

Referência D1 D2 D3 L1 L2 Nível 3 L4 L5 S1 S2 S3 Peso PN
390700 06 4 17 27 12 42 14 27 12 17 14 74 315
390701 08 6 19 29 14 42 17 27 12 19 17 95 315
390702 10 8 22 30 15 43 18 28 14 22 19 120 315
390703 12 10 24 32 17 44 20 29 17 24 22 142 315
390704 15 12 27 36 21 46 23 31 19 30 27 243 315
390705 18 15 32 40 23,5 49 24 32,5 24 36 32 373 315
390706 22 19 36 44 27,5 51 30 34,5 27 41 36 506 160
390707 28 24 42 47 30,5 52 34 35,5 36 46 41 679 160
390708 35 30 50 56 34,5 58 39 36,5 41 55 50 1043 160
390709 42 36 60 63 40 59 43 36 50 65 60 1569 160
