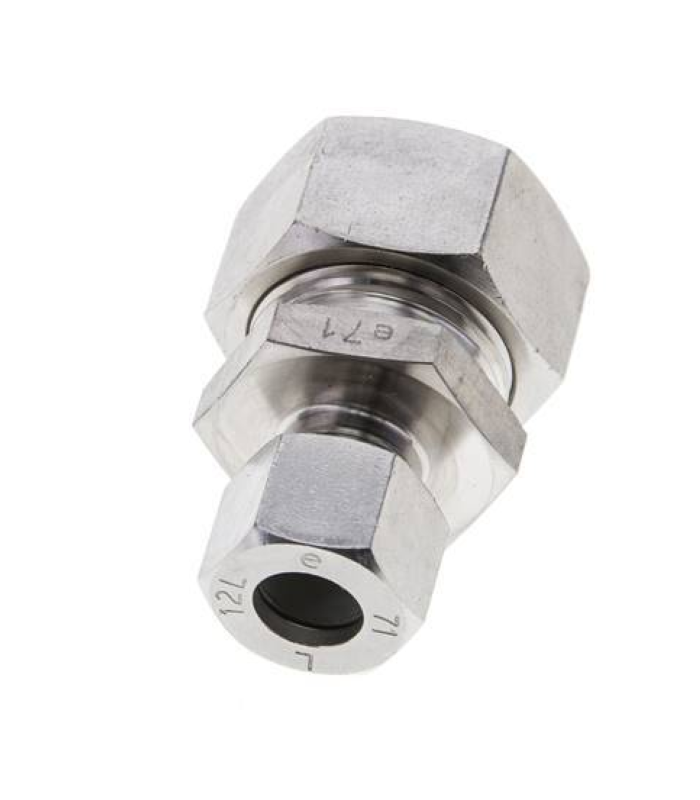

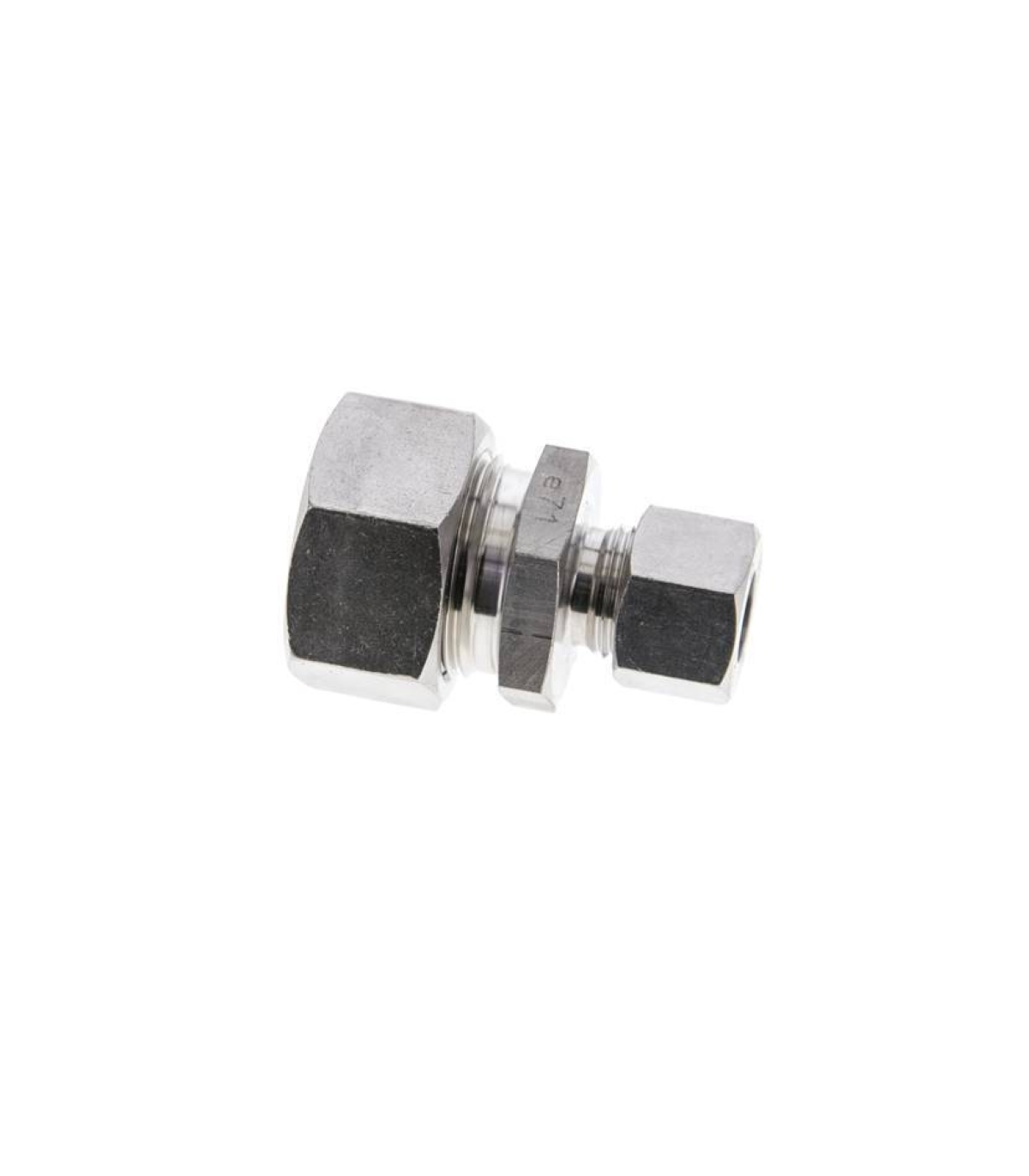

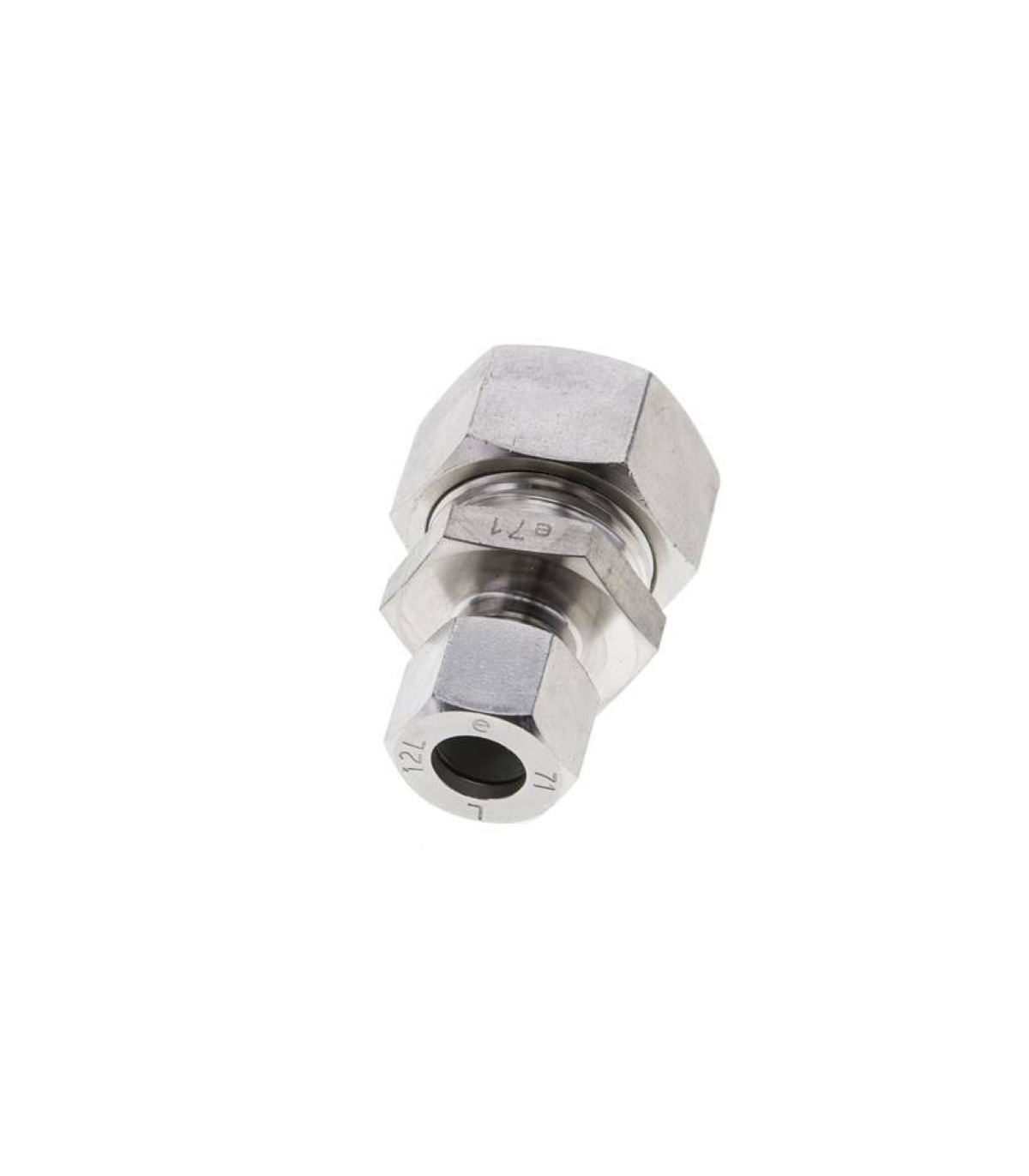

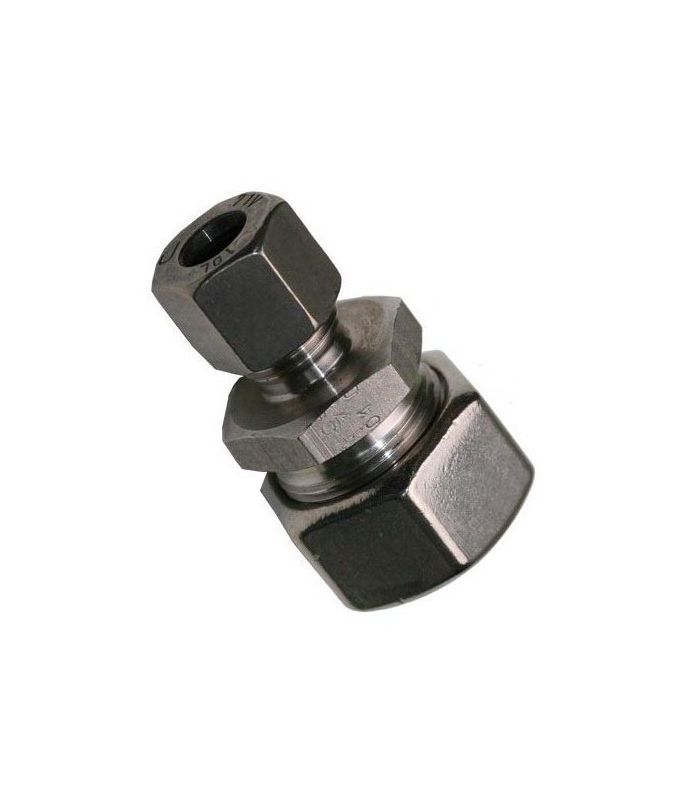

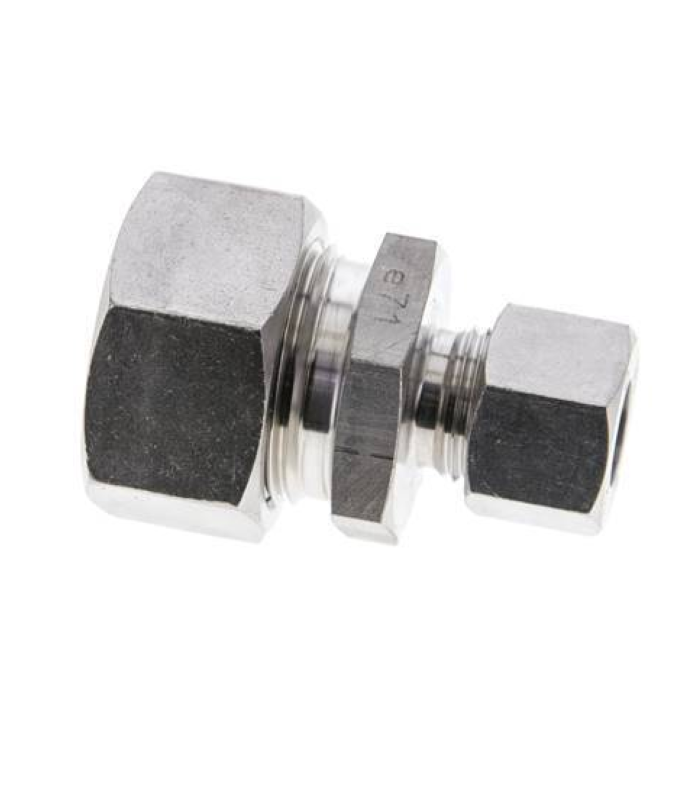

UNIÃO DE REDUÇÃO DE TUBO L EM AÇO INOXIDÁVEL DIN-2353
UNIÃO DE REDUÇÃO DE TUBO L EM AÇO INOXIDÁVEL DIN-2353
UNIÃO DE REDUÇÃO DE TUBO L EM AÇO INOXIDÁVEL DIN-2353
UNIÃO DE REDUÇÃO DE TUBO L EM AÇO INOXIDÁVEL DIN-2353
UNIÃO DE REDUÇÃO DE TUBO L EM AÇO INOXIDÁVEL DIN-2353
UNIÃO DE REDUÇÃO DE TUBO L EM AÇO INOXIDÁVEL DIN-2353

UNIÃO DE REDUÇÃO DE TUBO L EM AÇO INOXIDÁVEL DIN-2353

A conexão redutora em forma de L em aço inoxidável DIN-2353 é uma conexão projetada para conectar diretamente dois tubos de aço inoxidável de diâmetros diferentes na mesma linha, mantendo a série L.

Aplicações: painéis de instrumentação, máquinas hidráulicas.

Principais características:

  • Conexão DIN-2353 ISO-8434
  • Fabricado em 1.4571 e 1.4404
  • Pressões, consulte a tabela anexa.
  • Temperatura -60ºC / 200ºC.

Instruções de montagem

16,44 € (Taxas incluídas)
13,59 € (sem IVA)
DIÂMETROS
  • Ø6-Ø8
  • Ø6-Ø10
  • Ø6-Ø12
  • Ø8-Ø10
  • Ø8-Ø12
  • Ø10-Ø12
  • Ø15-Ø12
  • Ø15-Ø10
  • Ø18-Ø12
  • Ø18-Ø15
  • Ø22-Ø15
  • Ø22-Ø18
  • Ø28-Ø18
  • Ø28-Ø22
  • Ø35-Ø22
  • Ø35-Ø28
  • Ø42-Ø35
Referência:
391600
Descrição

União de tubo reduzida L em aço inoxidável DIN-2353

A união redutora em forma de L, em aço inoxidável DIN-2353, é utilizada para conectar dois tubos de diâmetros diferentes, garantindo uma junta estanque e segura em sistemas hidráulicos e pneumáticos.

Sua principal função é o ajuste da vazão . Permite a redução do diâmetro da tubulação sem a necessidade de múltiplas conexões ou adaptadores intermediários. Isso economiza espaço, reduz potenciais pontos de vazamento e simplifica a instalação.

Aplicações

  • Sistemas hidráulicos de média pressão
  • Instalações pneumáticas
  • Indústrias químicas, alimentícias e farmacêuticas
  • Equipamentos e máquinas industriais
  • Linhas de processo com alterações de seção

Ficha técnica para conexão de tubo de aço inoxidável com comprimento reduzido (DIN-2353):

Referência D1 D2 D3 L1 L2 S1 S2 S3 Peso PN
06 04 3 32 10,5 11 10 12 18 100
08 04 3 34 12,5 12 10 14 21 100
08 06 5 34 11 12 12 14 26 100
08 06 4 40 11 14 14 17 45 315
10 08 6 41 12 17 17 19 59 315
12 06 4 42 13 19 14 22 66 315
12 08 6 42 13 19 17 22 72 315
12 10 8 43 14 19 19 22 79 315
391606 15 10 8 45 15 24 19 27 114 315
391607 15 12 10 45 15 24 22 27 120 315
391608 18 12 10 46 15,5 27 22 32 160 315
391609 18 15 12 48 16,5 27 27 32 179 315
391610 22 15 12 50 18,5 32 27 36 225 160
391611 22 18 15 50 18 32 32 36 246 160
391612 28 18 15 52 19 41 32 41 308 160
391613 28 22 19 54 21 41 36 41 327 160
391614 35 22 19 59 21 46 36 50 448 160
391615 35 28 24 59 21 46 41 50 461 160
391616 42 35 30 66 21,5 55 50 60 726 160
