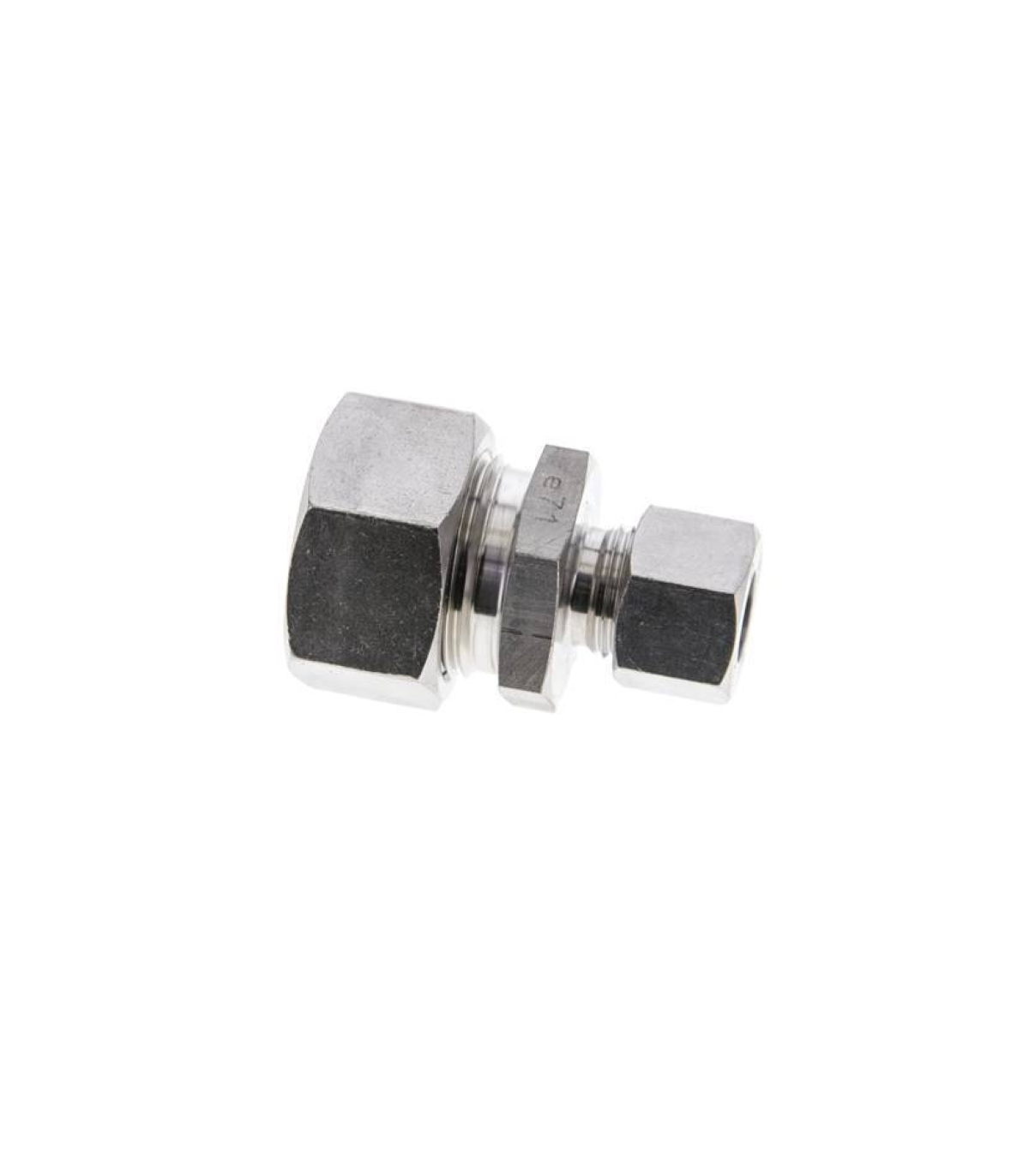

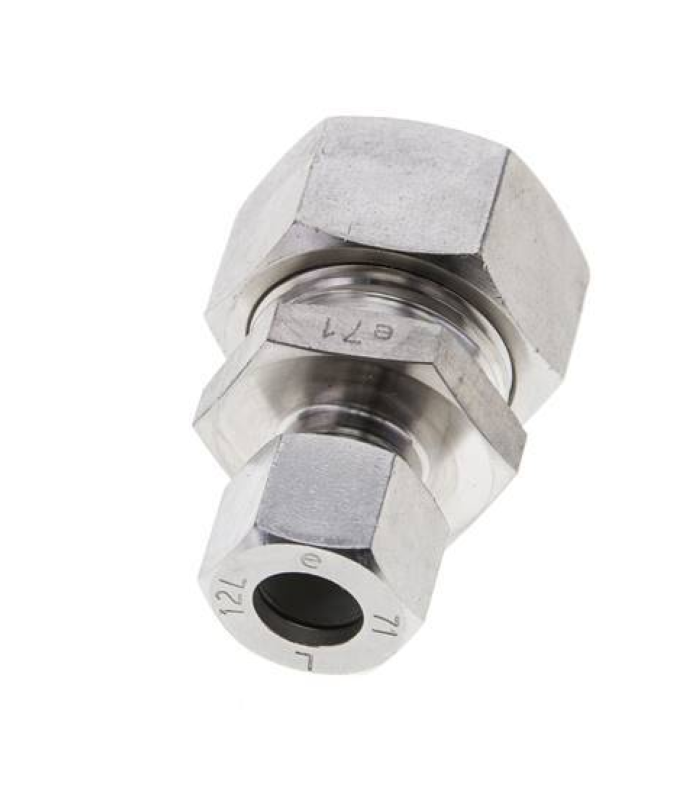

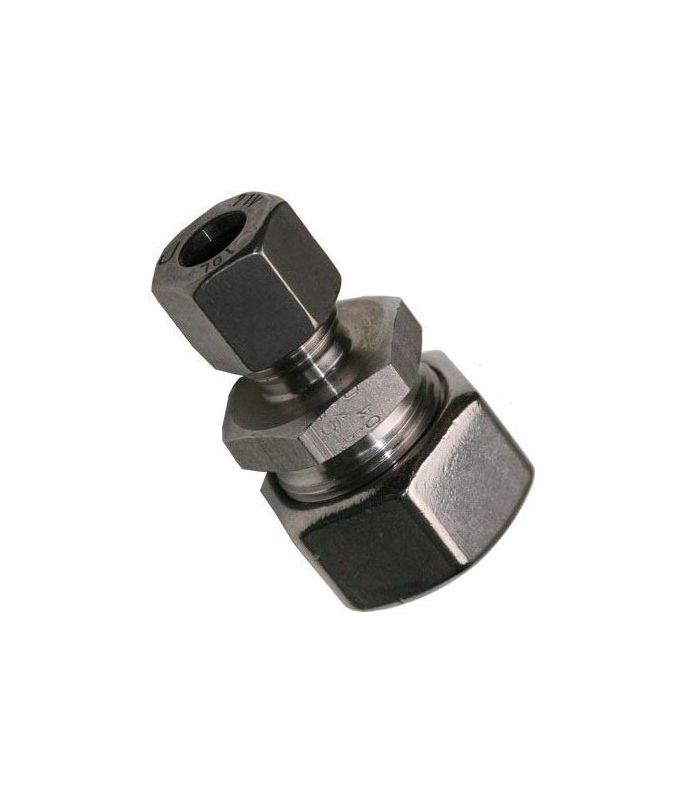

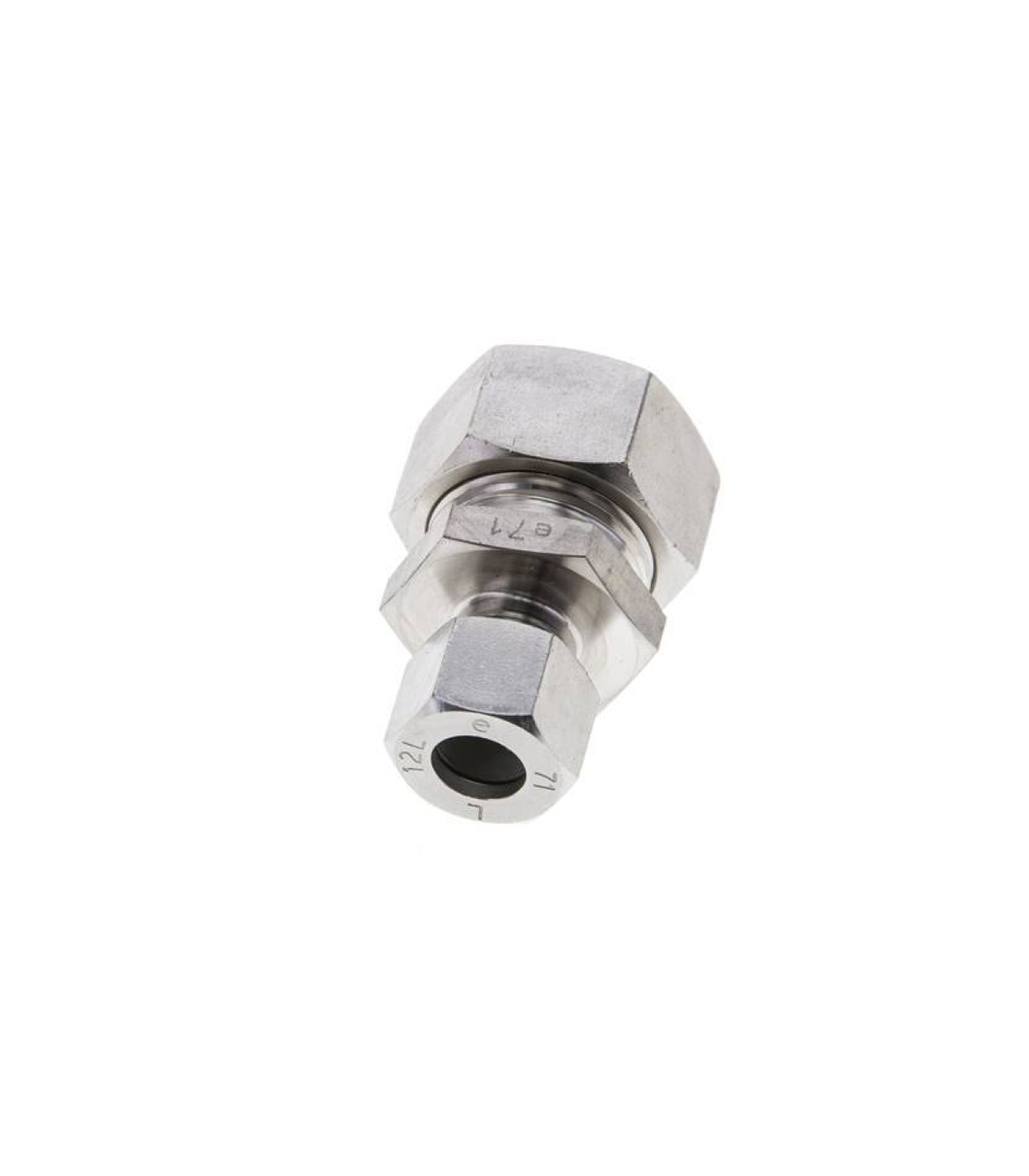

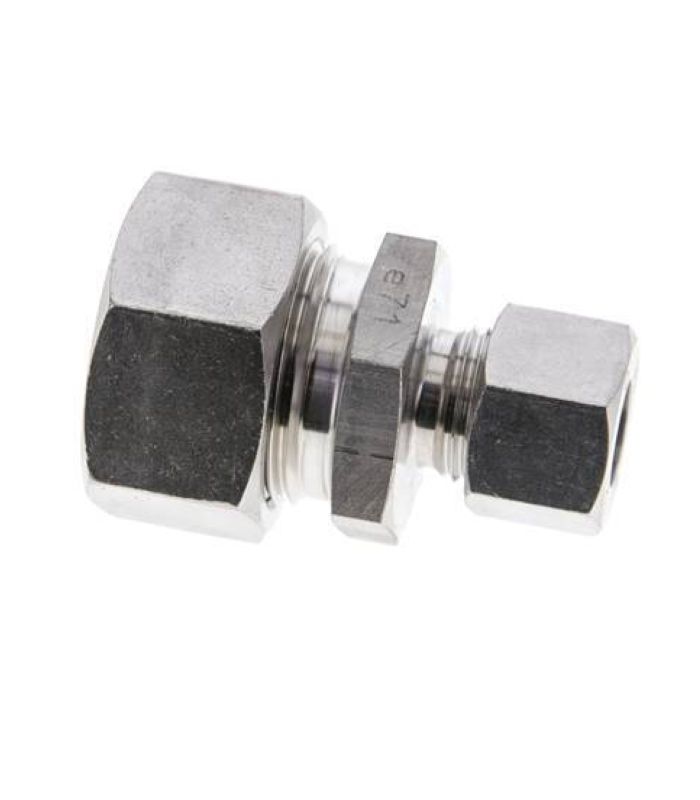

Raccordo riduttore a L in acciaio inox DIN-2353
Raccordo riduttore a L in acciaio inox DIN-2353
Raccordo riduttore a L in acciaio inox DIN-2353
Raccordo riduttore a L in acciaio inox DIN-2353
Raccordo riduttore a L in acciaio inox DIN-2353
Raccordo riduttore a L in acciaio inox DIN-2353

Raccordo riduttore a L in acciaio inox DIN-2353

Il raccordo riduttore a L in acciaio inox DIN-2353 è un raccordo progettato per collegare direttamente due tubi in acciaio inox di diverso diametro sulla stessa linea, mantenendo la configurazione a L.

Applicazioni: pannelli di strumentazione, macchinari idraulici.

Caratteristiche principali:

  • Raccordo DIN-2353 ISO-8434
  • Prodotto in 1.4571 e 1.4404
  • Pressioni, vedere la tabella allegata.
  • Temperatura -60ºC / 200ºC.

Istruzioni di montaggio

16,44 € (impuestos incl.)
13,59 € (Tasse escluse)
DIAMETRI
  • Ø6-Ø8
  • Ø6-Ø10
  • Ø6-Ø12
  • Ø8-Ø10
  • Ø8-Ø12
  • Ø10-Ø12
  • Ø15-Ø12
  • Ø15-Ø10
  • Ø18-Ø12
  • Ø18-Ø15
  • Ø22-Ø15
  • Ø22-Ø18
  • Ø28-Ø18
  • Ø28-Ø22
  • Ø35-Ø22
  • Ø35-Ø28
  • Ø42-Ø35
Riferimento:
391600
Descrizione

Raccordo a L ridotto per tubi in acciaio inox DIN-2353

Il raccordo riduttore a L in acciaio inox DIN-2353 viene utilizzato per collegare due tubi di diverso diametro, garantendo una giunzione a tenuta stagna e sicura negli impianti idraulici e pneumatici.

La sua funzione principale è la regolazione della portata . Consente di ridurre il diametro del tubo senza bisogno di raccordi multipli o adattatori intermedi. Ciò consente di risparmiare spazio, ridurre i potenziali punti di perdita e semplificare l'installazione.

Applicazioni

  • Sistemi idraulici a media pressione
  • Impianti pneumatici
  • industrie chimiche, alimentari e farmaceutiche
  • attrezzature e macchinari industriali
  • Linee di processo con cambi di sezione

Scheda tecnica del raccordo a L ridotto in acciaio inox DIN-2353:

Riferimento D1 D2 D3 L1 L2 S1 S2 S3 Peso PN
06 04 3 32 10.5 11 10 12 18 100
08 04 3 34 12.5 12 10 14 21 100
08 06 5 34 11 12 12 14 26 100
08 06 4 40 11 14 14 17 45 315
10 08 6 41 12 17 17 19 59 315
12 06 4 42 13 19 14 22 66 315
12 08 6 42 13 19 17 22 72 315
12 10 8 43 14 19 19 22 79 315
391606 15 10 8 45 15 24 19 27 114 315
391607 15 12 10 45 15 24 22 27 120 315
391608 18 12 10 46 15.5 27 22 32 160 315
391609 18 15 12 48 16.5 27 27 32 179 315
391610 22 15 12 50 18.5 32 27 36 225 160
391611 22 18 15 50 18 32 32 36 246 160
391612 28 18 15 52 19 41 32 41 308 160
391613 28 22 19 54 21 41 36 41 327 160
391614 35 22 19 59 21 46 36 50 448 160
391615 35 28 24 59 21 46 41 50 461 160
391616 42 35 30 66 21.5 55 50 60 726 160
