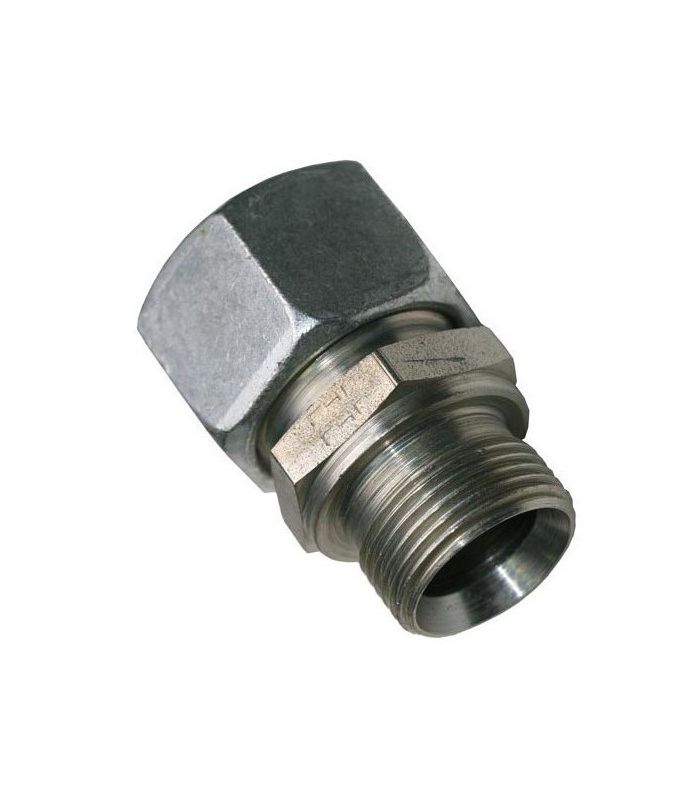

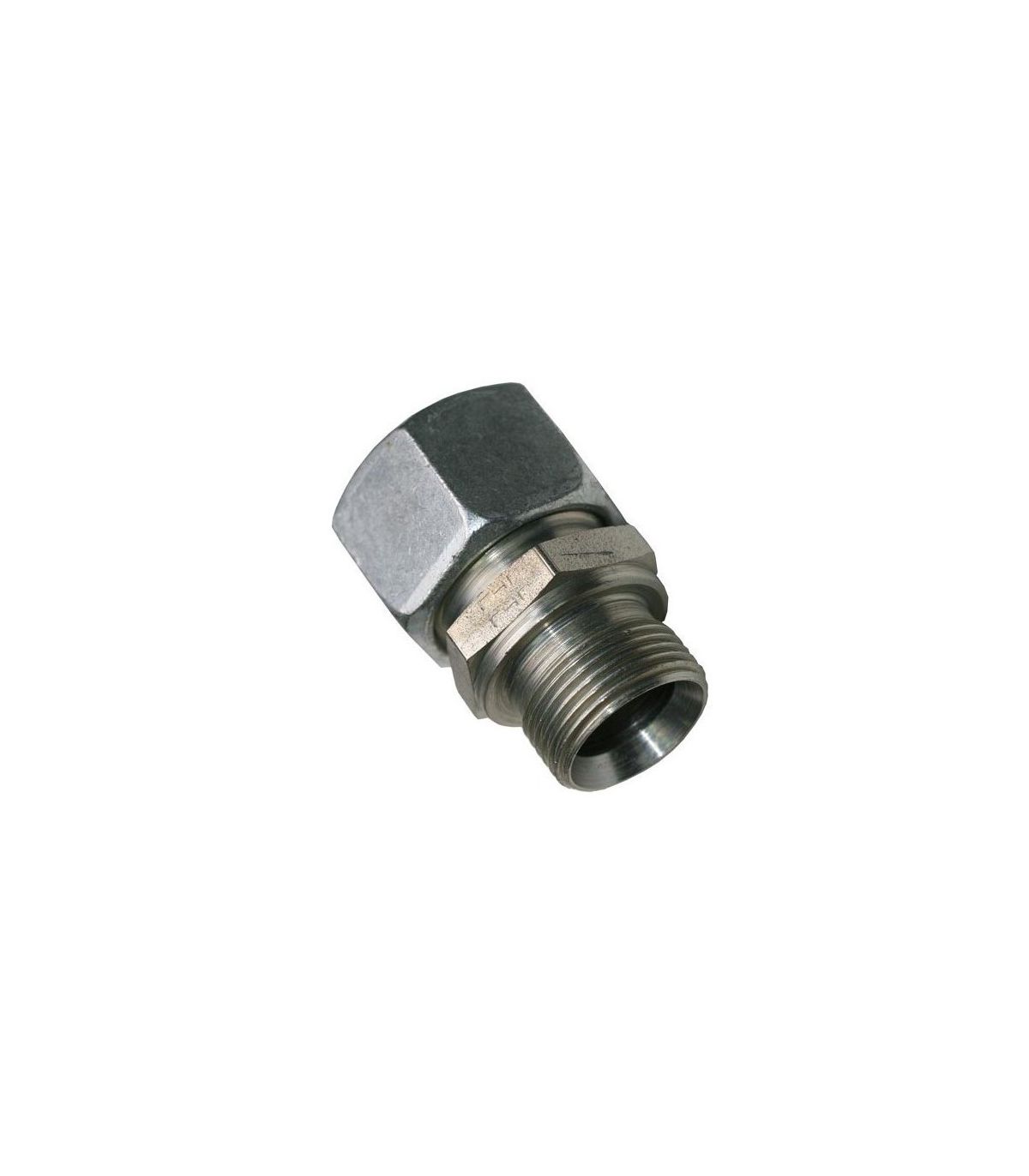

Tubo diritto con filettatura BSP L in acciaio inox DIN-2353

Tubo diritto con filettatura BSP L in acciaio inox DIN-2353

Viene utilizzato un raccordo filettato dritto BSP L in acciaio inossidabile DIN-2353 Per collegare in modo sicuro e a tenuta stagna le tubazioni nei sistemi idraulici e industriali.

Applicazioni: sistemi idraulici, industria chimica e alimentare.

Caratteristiche principali:

  • Raccordo DIN-2353 ISO-8434
  • Prodotto in 1.4571 e 1.4404
  • Pressioni, vedere la tabella allegata.
  • Temperatura -60ºC / 200ºC.

Istruzioni di montaggio

10,38 € (impuestos incl.)
8,58 € (Tasse escluse)
Diametro del tubo - filettatura
  • Ø6-1/4
  • Ø6-3/8
  • Ø8-1/4
  • Ø8-3/8
  • Ø8-1/2
  • Ø10-1/4
  • Ø10-3/8
  • Ø10-1/2
  • Ø12-1/4
  • Ø12-3/8
  • Ø12-1/2
  • Ø15-3/8
  • Ø15-1/2
  • Ø15-3/4
  • Ø18-3/8
  • Ø18-1/2
  • Ø18-3/4
  • Ø22-1/2
  • Ø22-3/4
  • Ø22-1
  • Ø28-3/4
  • Ø28-1
  • Ø35-1
  • Ø35-1-1/4
  • Ø42-1-1/4
  • Ø42-1-1/2
Riferimento:
392400
Descrizione

Raccordo diritto di tubo filettato BSP L in acciaio inox DIN-2353

Il raccordo diritto per tubi della serie leggera BSP (L), conforme alla norma DIN 2353, è progettato per il collegamento sicuro e a tenuta stagna di tubazioni in sistemi idraulici e industriali. Realizzato in acciaio inossidabile, offre un'elevata resistenza alla corrosione e prestazioni eccellenti in ambienti difficili.

Applicazioni

  • Sistemi idraulici
  • industria chimica e alimentare
  • Impianti per fluidi e gas
  • Apparecchiature industriali in ambienti corrosivi

Scheda tecnica del raccordo filettato diritto BSP L in acciaio inox DIN-2353:

Riferimento D1 T D2 L1 L2 Yo S1 S2 Peso PN
392400 6 1/4" 4 37 10 12 19 14 59 315
392401 6 3/8" 4 38 11.5 12 22 14 65 315
392402 8 1/4" 4 37 10 12 19 17 46 315
392403 8 3/8" 6 38 10 12 22 17 64 315
392404 8 1/2" 6 41 12 14 27 17 94 315
392405 10 1/4" 4 38 11 12 19 19 55 315
392406 10 3/8" 6 39 12.5 12 22 19 68 315
392407 10 1/2" 8 42 13 14 27 19 96 315
392408 12 1/4" 6 39 12 12 19 22 63 315
392409 12 3/8" 9 39 12.5 12 22 22 74 315
392410 12 1/2" 10 42 13 14 27 22 99 315
392411 15 3/8" 9 43 13.5 12 24 27 105 250
392412 15 1/2" 11 43 14 14 27 27 121 250
392413 15 3/4" 12 48,5 16 16 32 27 167 250
392414 18 3/8" 9 41,5 14.5 12 27 32 140 250
392415 18 1/2" 14 45 14.5 14 27 32 143 250
392416 18 3/4" 15 46 14.5 16 32 32 184 250
392417 22 1/2" 14 47 16.5 14 32 36 184 160
392418 22 3/4" 18 49 16.5 16 32 36 197 160
392419 22 1" 19 51,5 17.5 18 41 36 276 160
392420 28 3/4" 18 50 17.5 16 41 41 258 160
392421 28 1" 23 53 17.5 18 41 41 270 160
392422 35 1" 23 57 17.5 18 46 50 395 160
