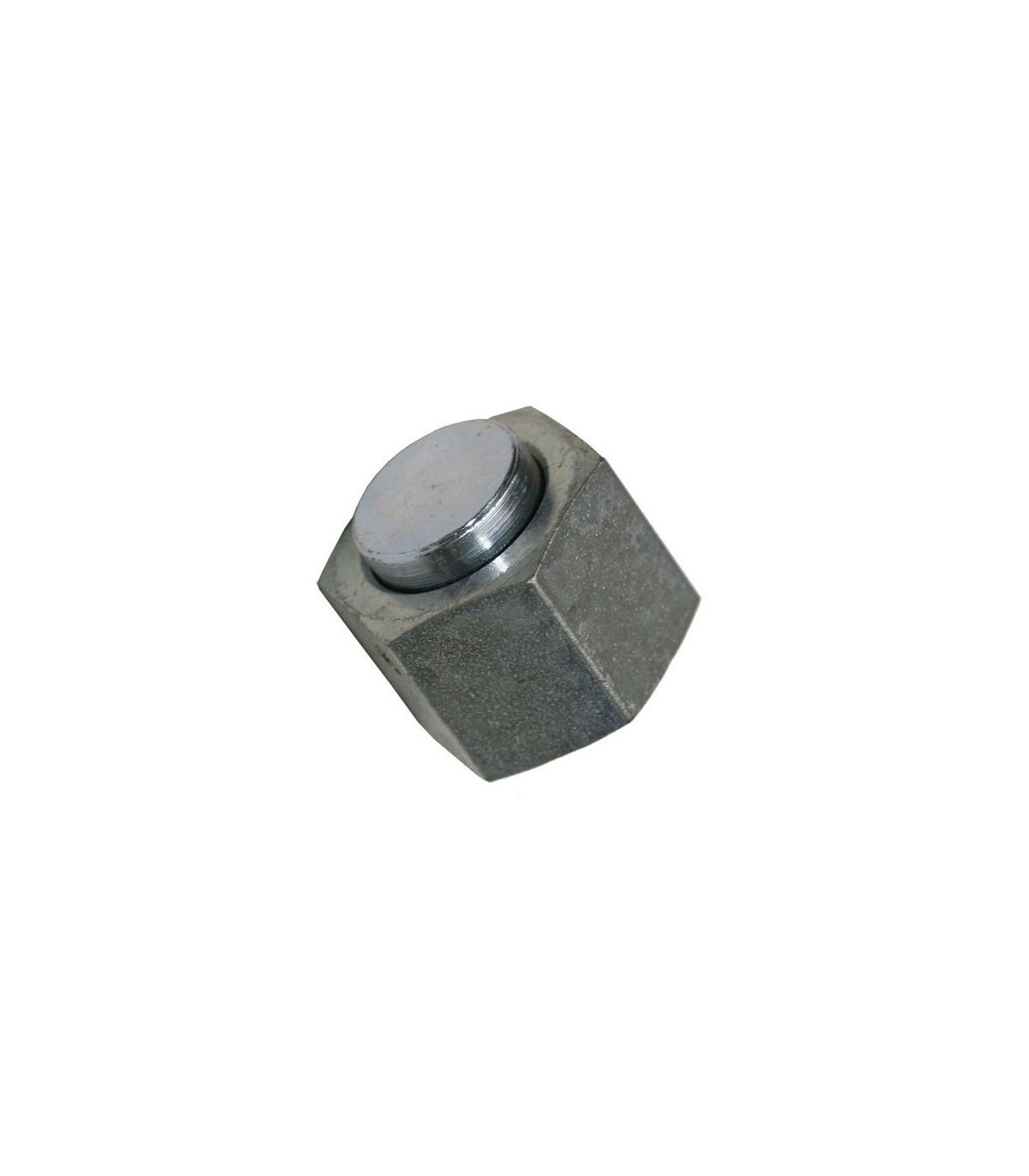

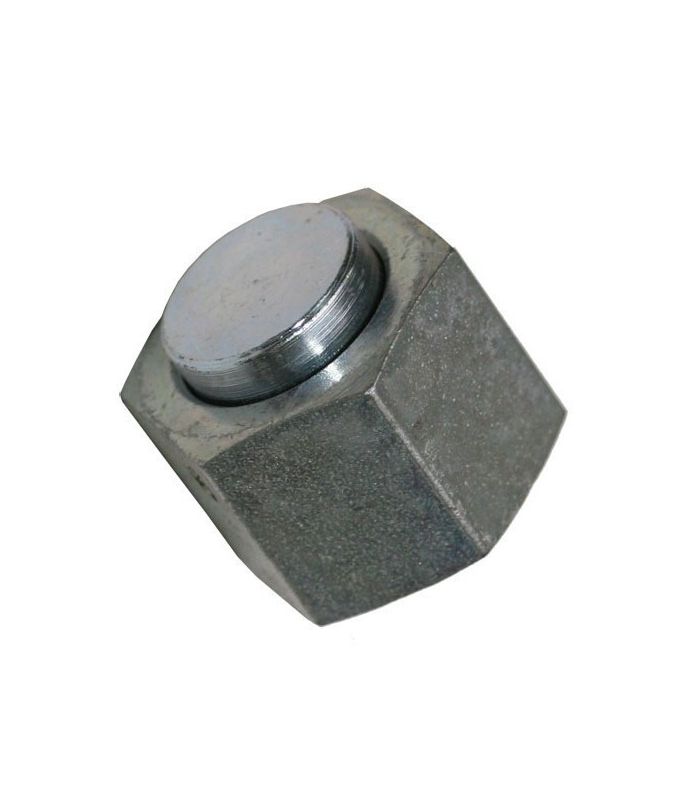

Il tappo di raccordo a L in acciaio inox DIN-2353 è un componente di tenuta utilizzato nei sistemi idraulici ad alta pressione. La sua funzione principale è quella di sigillare ermeticamente l'estremità di un tubo o l'uscita di un corpo raccordo che non verrà utilizzato.
Caratteristiche principali:
Il tappo di raccordo a L in acciaio inox DIN-2353 è un elemento di tenuta ad alta pressione progettato per sigillare le porte di connessione nei corpi dei raccordi secondo ISO 8434-1 / DIN 235. La sua progettazione garantisce una tenuta stagna mediante pressione meccanica.
Si tratta di un elemento di tenuta maschio. Viene inserito nel cono di un raccordo per bloccare il flusso del fluido. È essenziale per le operazioni di manutenzione o per interrompere, in modo permanente o temporaneo, le linee di flusso.
Scheda tecnica del raccordo a L in acciaio inox DIN-2353:
| Riferimento | D1 | L1 | S1 | Peso | PN |
| 392100 | 06 | 17.5 | 14 | 15 | 315 |
| 392101 | 08 | 18.5 | 17 | 24 | 315 |
| 392102 | 10 | 19.0 | 19 | 33 | 315 |
| 392103 | 12 | 19.0 | 22 | 46 | 315 |
| 392104 | 15 | 19.5 | 27 | 76 | 315 |
| 392105 | 18 | 20.0 | 32 | 111 | 315 |
| 392106 | 22 | 20,5 | 36 | 162 | 160 |
| 392107 | 28 | 21.5 | 41 | 220 | 160 |
| 392108 | 35 | 23,5 | 50 | 376 | 160 |
| 392109 | 42 | 23,5 | 60 | 558 | 160 |
