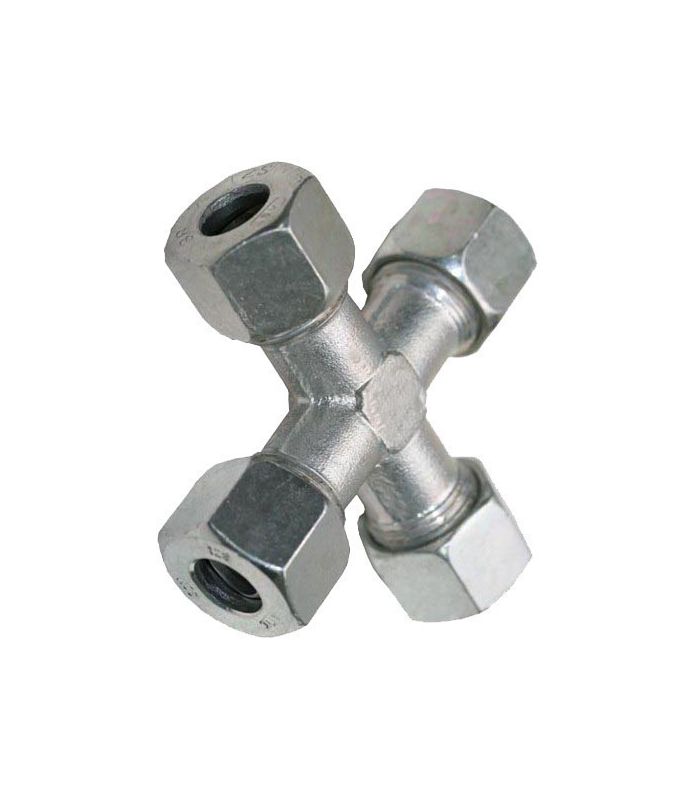

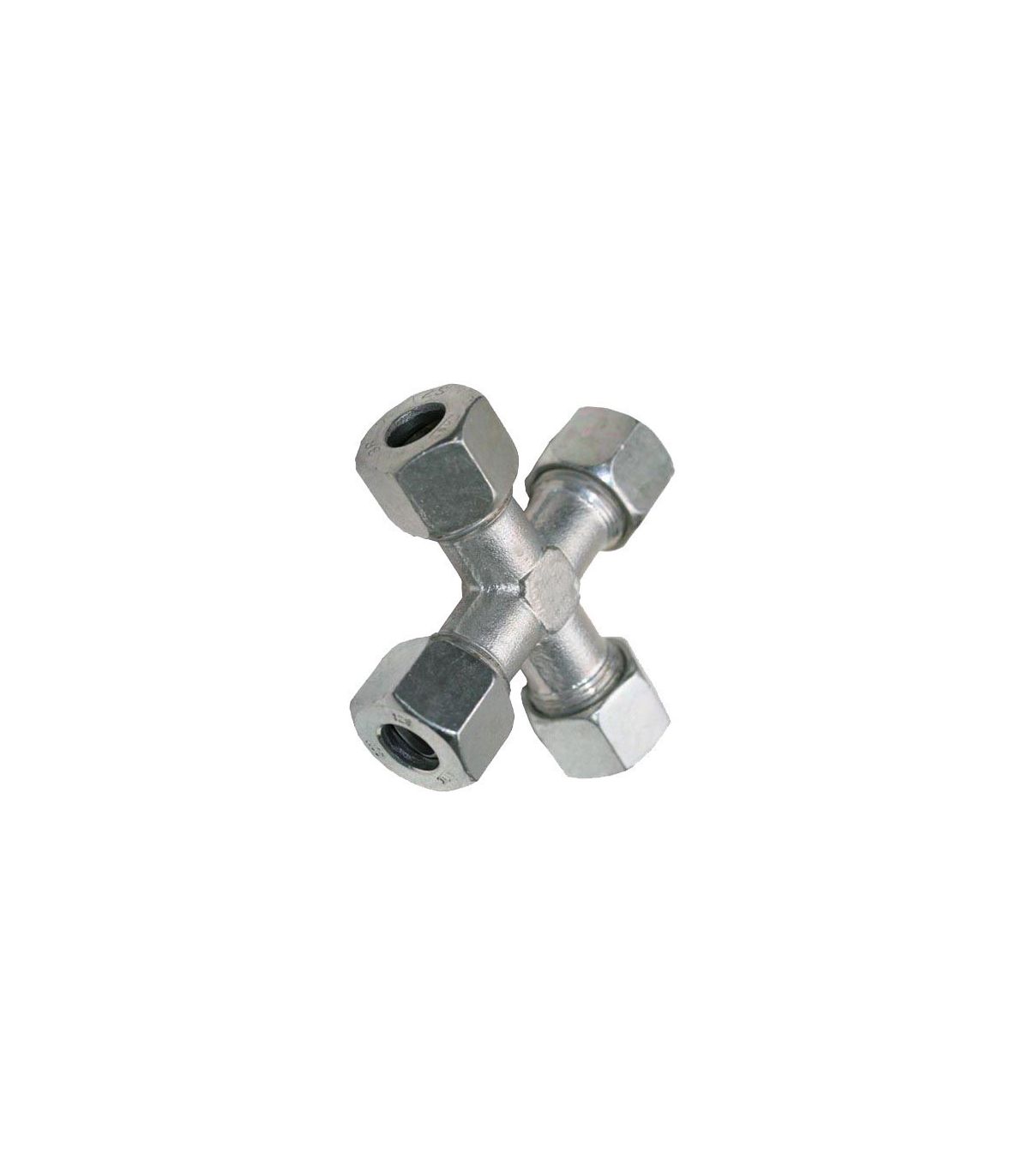

Un raccordo a L incrociato in acciaio inox DIN-2353 consente la distribuzione del fluido in quattro direzioni, collegando tubi di uguale diametro tramite un sistema di compressione che garantisce un giunto sicuro, smontabile e a tenuta stagna.
Applicazioni: sistemi idraulici e pneumatici, industria chimica, alimentare e farmaceutica.
Caratteristiche principali:
Un raccordo a L incrociato in acciaio inox DIN-2353 è un componente di connessione idraulica progettato per diramare una linea di fluido dello stesso diametro in quattro direzioni ortogonali (a forma di croce).
Questo raccordo funziona tramite un sistema ad anello di sicurezza (o bicono) . Quando il dado viene serrato, l'anello preme contro la superficie del tubo, creando una tenuta metallo-metallo ermetica in grado di resistere ad alte pressioni e vibrazioni.
Scheda tecnica per un giunto a L per tubi in acciaio inox DIN-2353:
| Codice | D1 | D2 | L1 | L2 | S1 | S2 | Peso | PN |
| 390500 | 06 | 4 | 27 | 12 | 12 | 14 | 82 | 315 |
| 390501 | 08 | 6 | 29 | 14 | 12 | 17 | 109 | 315 |
| 390502 | 10 | 8 | 30 | 15 | 14 | 19 | 136 | 315 |
| 390503 | 12 | 10 | 32 | 17 | 17 | 22 | 183 | 315 |
| 390504 | 15 | 12 | 36 | 21 | 19 | 27 | 316 | 315 |
| 390505 | 18 | 15 | 40 | 23,5 | 24 | 32 | 458 | 315 |
| 390506 | 22 | 19 | 44 | 27,5 | 27 | 36 | 608 | 160 |
| 390507 | 28 | 24 | 47 | 30,5 | 36 | 41 | 786 | 160 |
| 390508 | 35 | 30 | 56 | 34,5 | 41 | 50 | 1246 | 160 |
| 390509 | 42 | 36 | 63 | 40 | 50 | 60 | 1861 | 160 |
