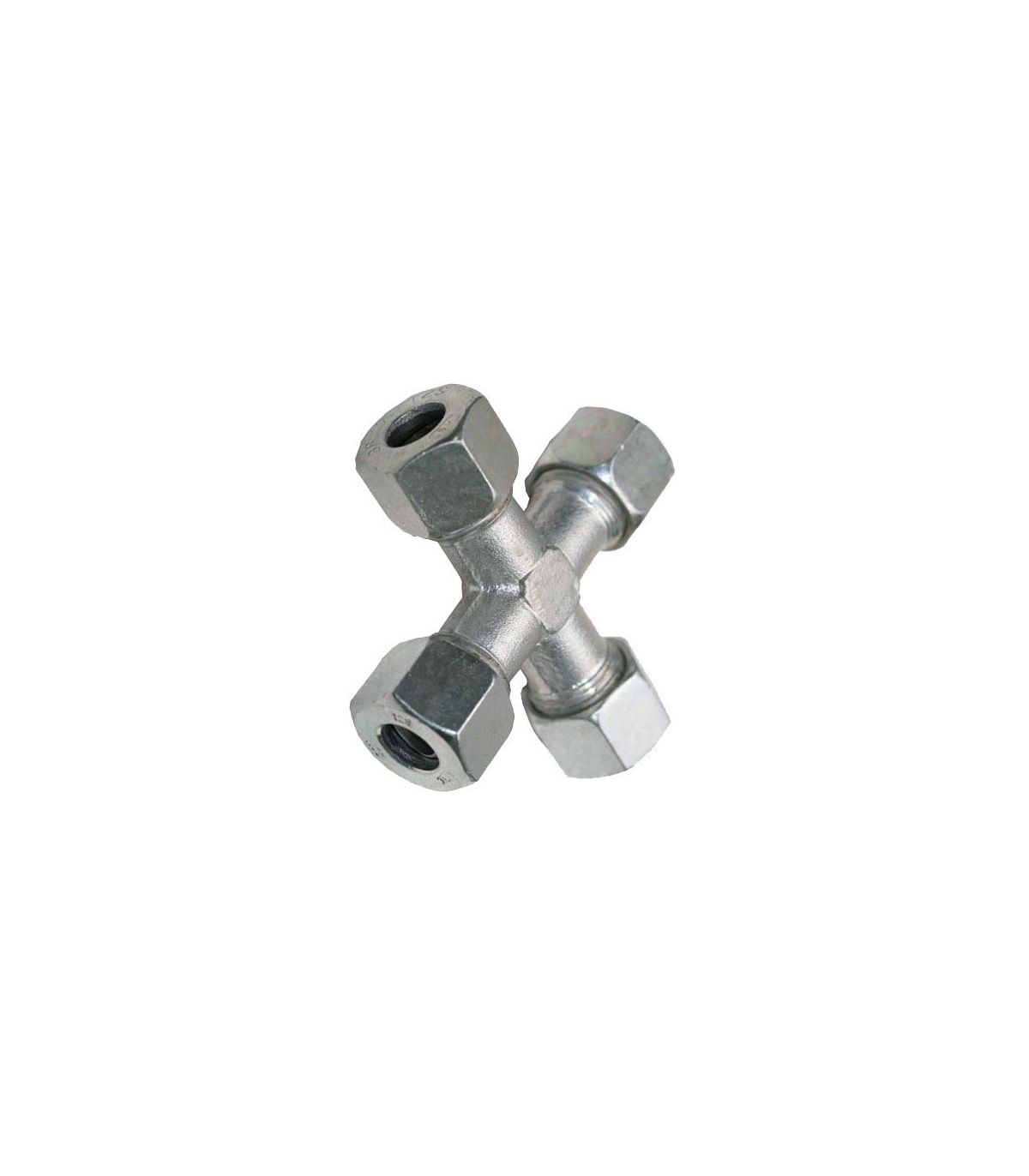

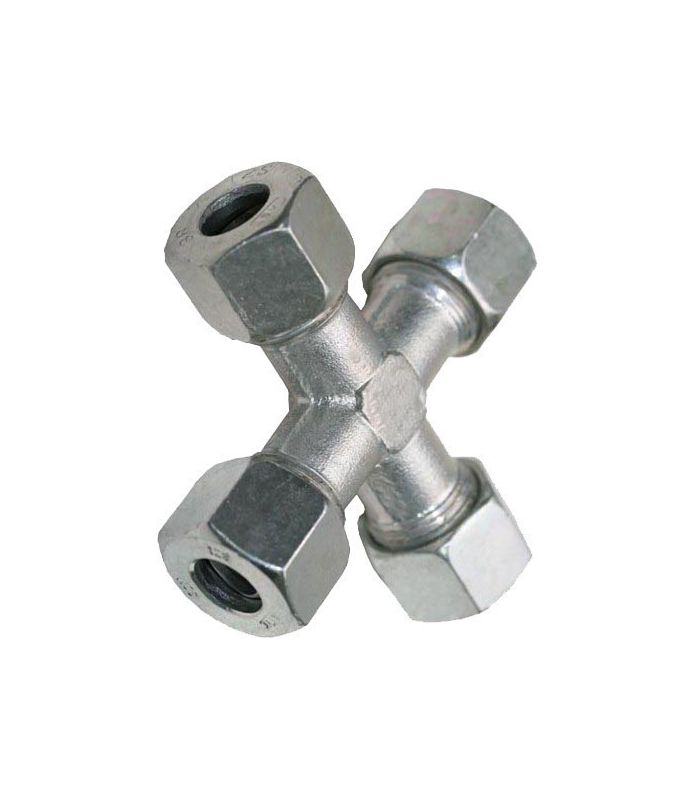

UNIÓN TUBO CRUZ L INOX DIN-2353

UNIÓN TUBO CRUZ L INOX DIN-2353

Una unión tubo cruz L inox DIN-2353 permite la distribución del fluido en cuatro direcciones, conectando tubos de igual diámetro mediante un sistema de compresión que garantiza una unión segura, desmontable y estanca.

Aplicaciones: Sistemas hidráulicos y neumáticos, industria química, alimentaria y farmacéutica.

Características principales:

  • Racor DIN-2353 ISO-8434
  • Fabricado en 1.4571 y 1.4404
  • Presiones, ver tabla adjunta.
  • Temperatura -60ºC / 200ºC

Instrucciones de montaje

61,43 € (impuestos incl.)
50,77 € (impuestos excl.)
DIAMETROS
  • Ø 6
  • Ø 8
  • Ø 10
  • Ø 12
  • Ø 15
  • Ø 18
  • Ø 22
  • Ø 28
  • Ø 35
  • Ø 42
Referencia:
390500
Descripción

Unión tubo cruz L inox DIN-2353

Una unión tubo cruz L inox DIN-2353 es un componente de conexión hidráulica diseñado para bifurcar una línea de fluido del mismo diámetro en cuatro direcciones ortogonales (en forma de cruz).

Este racor funciona mediante el sistema de anillo de corte (o bicono). Al apretar la tuerca, el anillo se clava en la superficie del tubo, creando un sello hermético metal-metal capaz de soportar altas presiones y vibraciones.

Aplicaciones

  • Sistemas hidráulicos de media presión
  • Instalaciones neumáticas
  • Industria química, alimentaria y farmacéutica
  • Equipos industriales y maquinaria

Ficha técnica de una unión tubo cruz L inox DIN-2353:

Código D1 D2 L1 L2 S1 S2 Peso PN
390500 06 4 27 12 12 14 82 315
390501 08 6 29 14 12 17 109 315
390502 10 8 30 15 14 19 136 315
390503 12 10 32 17 17 22 183 315
390504 15 12 36 21 19 27 316 315
390505 18 15 40 23.5 24 32 458 315
390506 22 19 44 27.5 27 36 608 160
390507 28 24 47 30.5 36 41 786 160
390508 35 30 56 34.5 41 50 1246 160
390509 42 36 63 40 50 60 1861 160
