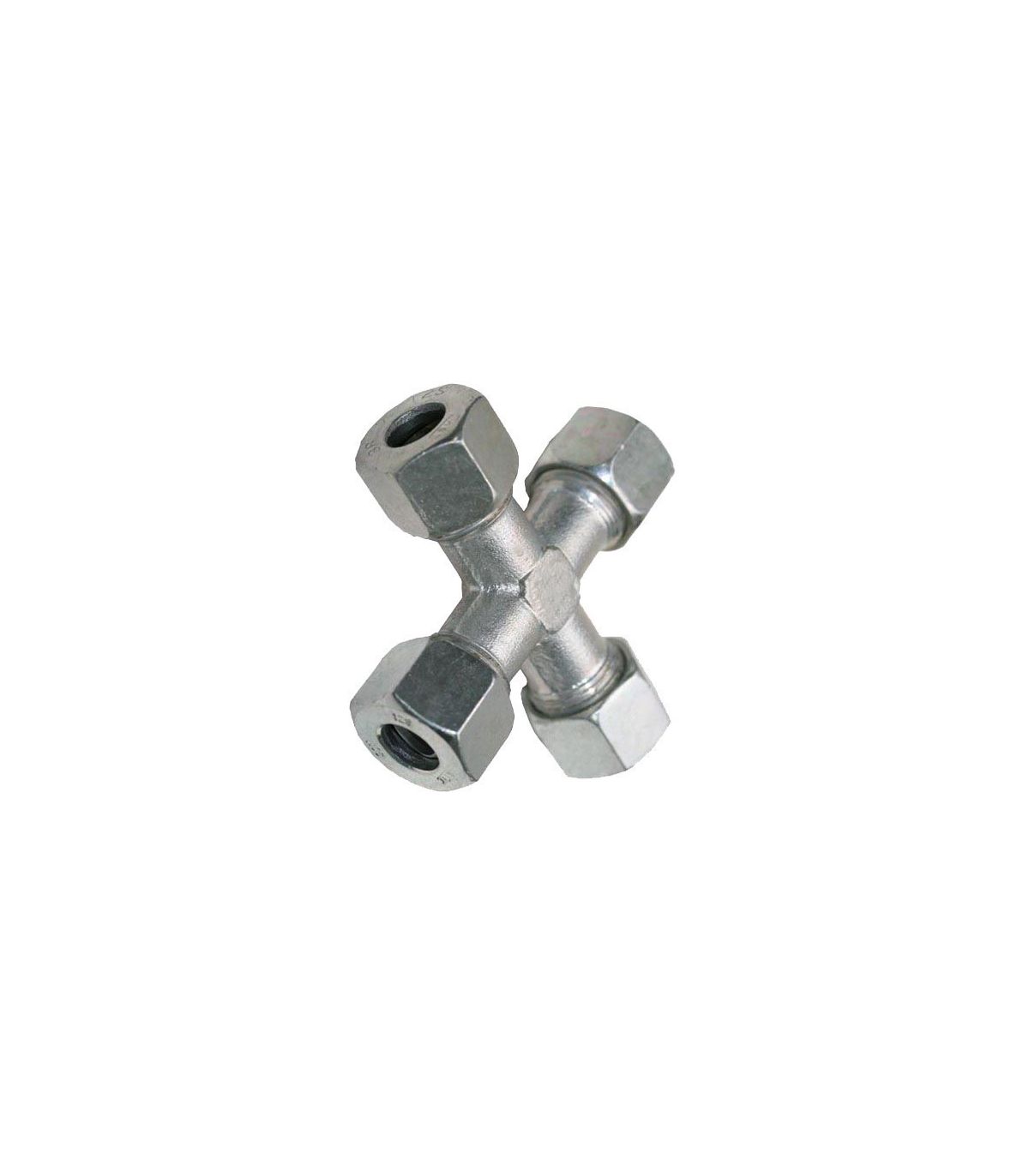

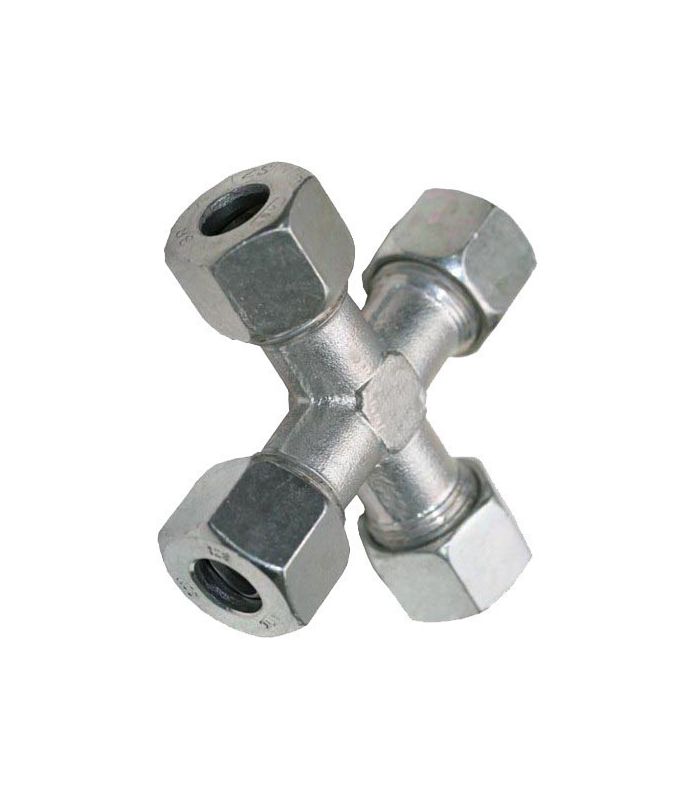

Ein DIN-2353 Edelstahl-Kreuzrohrverschraubung in L-Form ermöglicht die Flüssigkeitsverteilung in vier Richtungen und verbindet Rohre gleichen Durchmessers mittels eines Kompressionssystems, das eine sichere, lösbare und leckagefreie Verbindung gewährleistet.
Anwendungsgebiete: Hydraulik- und Pneumatiksysteme, Chemie-, Lebensmittel- und Pharmaindustrie.
Hauptmerkmale:
Ein DIN-2353 Edelstahl-Kreuzrohrverbinder ist ein hydraulisches Verbindungselement, das dazu dient, eine Fluidleitung mit gleichem Durchmesser in vier orthogonale (kreuzförmige) Richtungen aufzuteilen.
Diese Armatur funktioniert mit einem Scherring- (oder Doppelkegel-)System . Beim Anziehen der Mutter drückt der Ring gegen die Rohroberfläche und erzeugt so eine dichte Metall-auf-Metall-Verbindung, die hohen Drücken und Vibrationen standhält.
Technisches Datenblatt für eine L-förmige Kreuzrohrverbindung aus Edelstahl DIN-2353:
| Code | D1 | D2 | L1 | L2 | S1 | S2 | Gewicht | PN |
| 390500 | 06 | 4 | 27 | 12 | 12 | 14 | 82 | 315 |
| 390501 | 08 | 6 | 29 | 14 | 12 | 17 | 109 | 315 |
| 390502 | 10 | 8 | 30 | 15 | 14 | 19 | 136 | 315 |
| 390503 | 12 | 10 | 32 | 17 | 17 | 22 | 183 | 315 |
| 390504 | 15 | 12 | 36 | 21 | 19 | 27 | 316 | 315 |
| 390505 | 18 | 15 | 40 | 23,5 | 24 | 32 | 458 | 315 |
| 390506 | 22 | 19 | 44 | 27,5 | 27 | 36 | 608 | 160 |
| 390507 | 28 | 24 | 47 | 30,5 | 36 | 41 | 786 | 160 |
| 390508 | 35 | 30 | 56 | 34,5 | 41 | 50 | 1246 | 160 |
| 390509 | 42 | 36 | 63 | 40 | 50 | 60 | 1861 | 160 |
