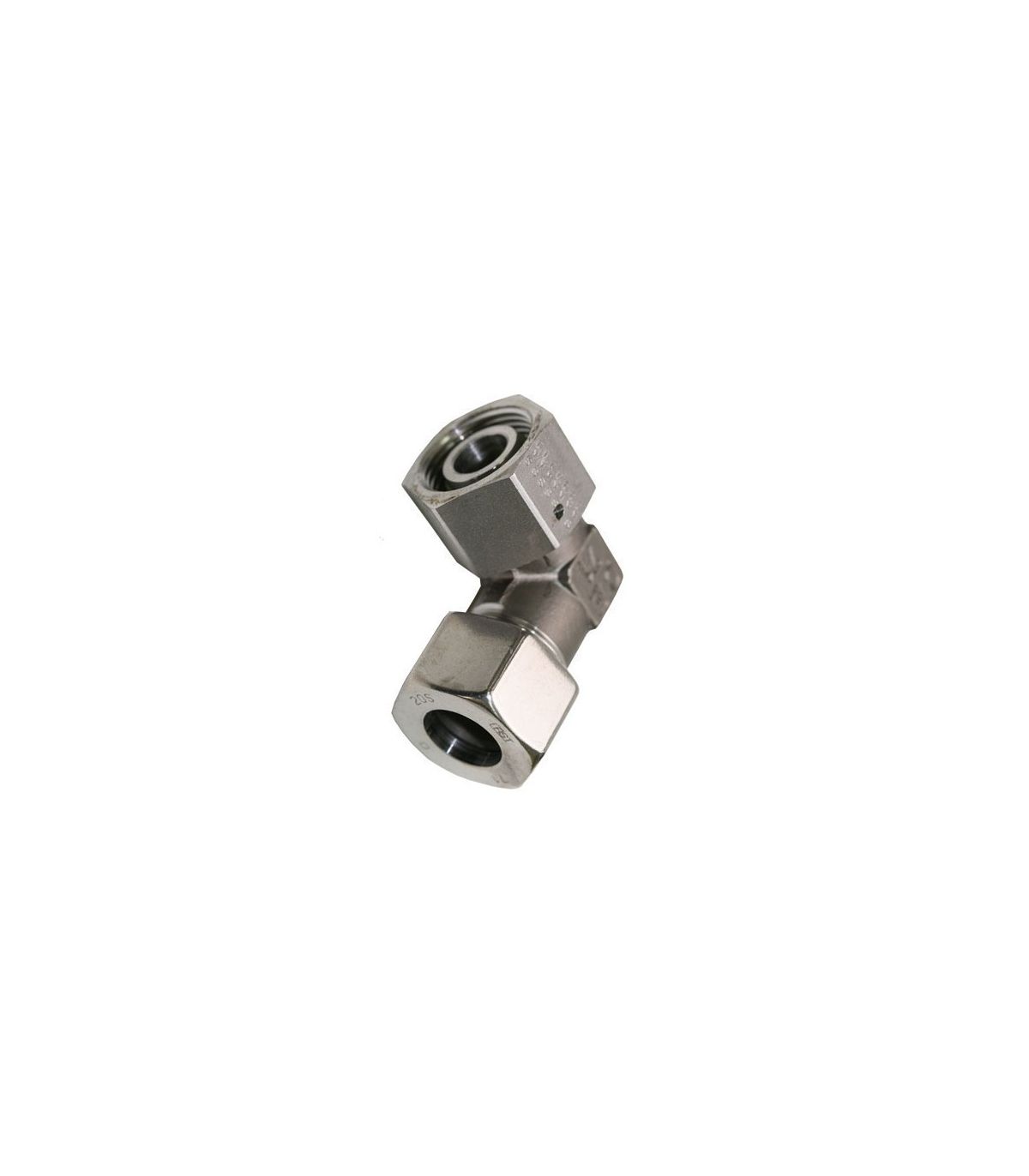

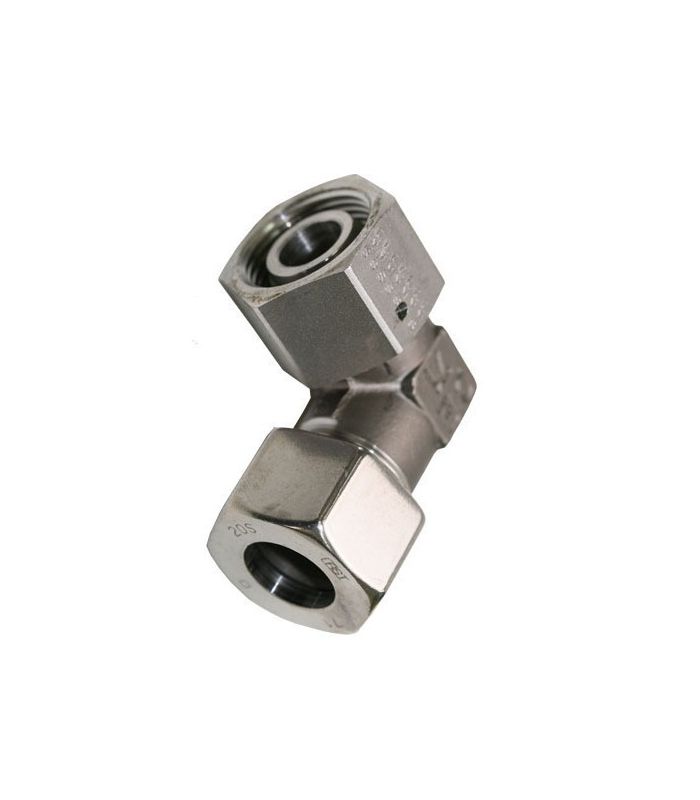

Der L-förmige Schwenkbogen aus Edelstahl DIN-2353 ermöglicht es, die Strömungsrichtung zu ändern und die Ausrichtung des Formstücks während der Montage anzupassen, was die Installation in beengten Räumen oder komplexen Konfigurationen erleichtert.
Anwendungsgebiete: Hydraulik- und Pneumatiksysteme, Chemie- und Lebensmittelindustrie.
Hauptmerkmale:
Ein L-förmiger Drehbogen aus Edelstahl DIN 2353 ermöglicht es, den Durchfluss um 90° umzuleiten und gleichzeitig eine sichere und leckagefreie Verbindung zu gewährleisten. Ein weiterer Vorteil ist, dass das Formstück vor der endgültigen Befestigung in die gewünschte Position gebracht werden kann.
Technisches Datenblatt eines verstellbaren L-förmigen Edelstahl-Winkelstücks DIN-2353:
| Code | D1 | D2 | L1 | L2 | L3 | S1 | S2 | Gewicht | PN |
| 391400 | 06 | 4 | 27 | 12 | 26 | 12 | 14 | 44 | 315 |
| 391401 | 08 | 6 | 29 | 14 | 27,5 | 12 | 17 | 57 | 315 |
| 391402 | 10 | 8 | 30 | 15 | 29 | 14 | 19 | 75 | 315 |
| 391403 | 12 | 10 | 32 | 17 | 29,5 | 17 | 22 | 105 | 315 |
| 391404 | 15 | 12 | 36 | 21 | 32,5 | 19 | 27 | 166 | 315 |
| 391405 | 18 | 15 | 40 | 23,5 | 35,5 | 24 | 32 | 260 | 315 |
| 391406 | 22 | 19 | 44 | 27,5 | 38,5 | 27 | 36 | 444 | 160 |
| 391407 | 28 | 24 | 47 | 30,5 | 42 | 36 | 41 | 612 | 160 |
| 391408 | 35 | 30 | 56 | 34,5 | 51 | 41 | 50 | 693 | 160 |
| 391409 | 42 | 36 | 63 | 40 | 60 | 50 | 60 | 1216 | 160 |
