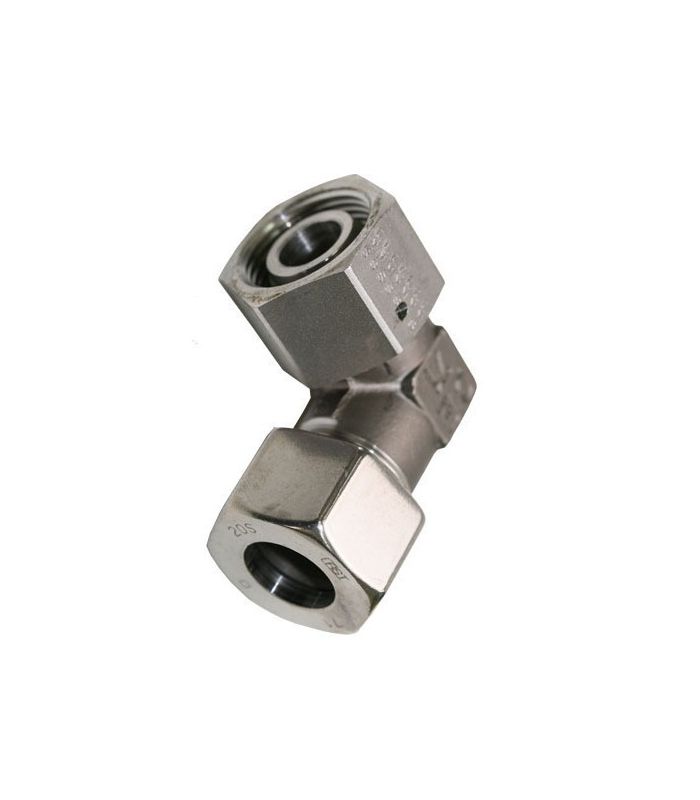

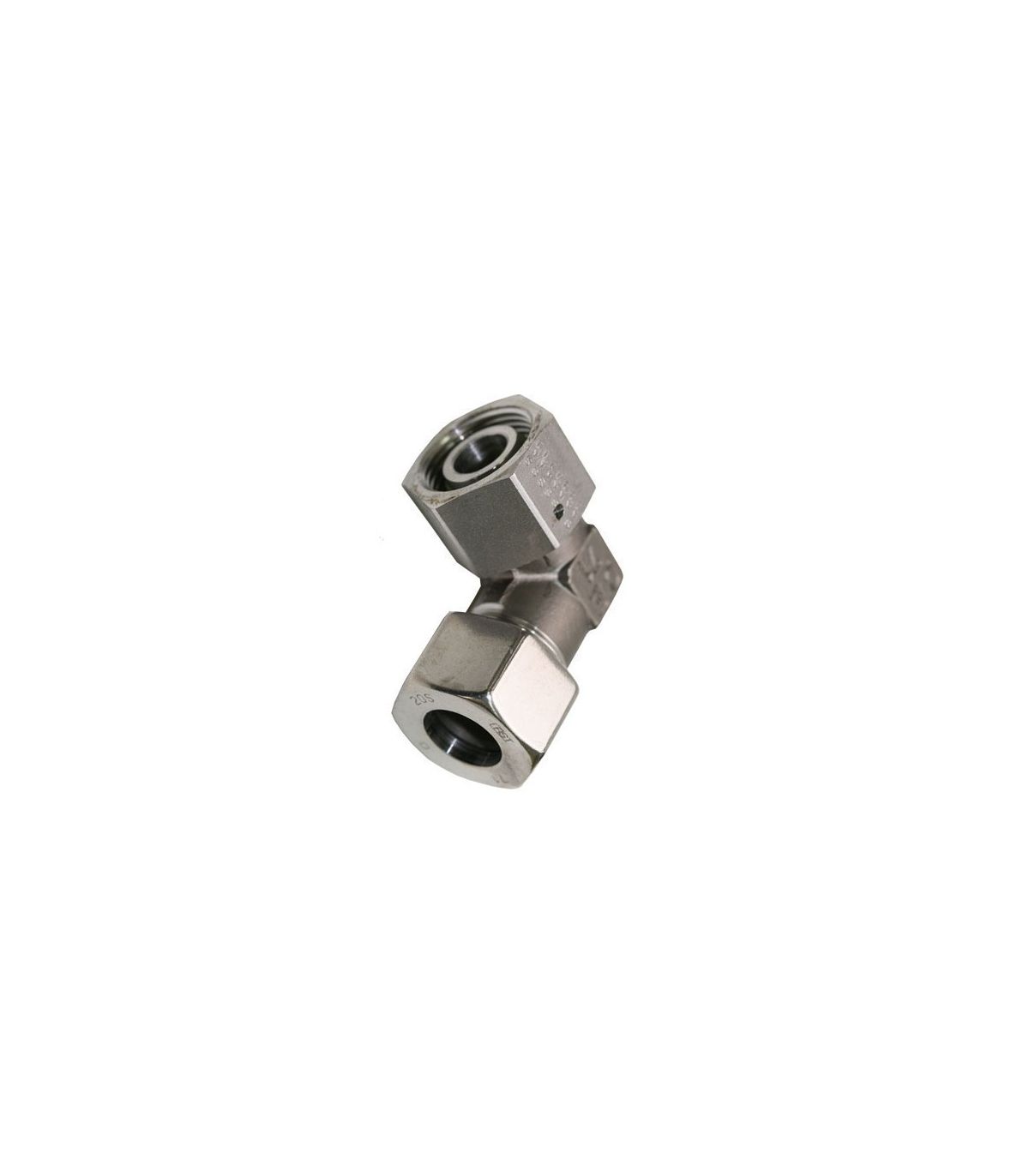

Le coude pivotant en forme de L en acier inoxydable DIN-2353 permet de changer la direction du flux et d'ajuster l'orientation du raccord lors de l'assemblage, facilitant ainsi l'installation dans des espaces confinés ou des configurations complexes.
Applications : Systèmes hydrauliques et pneumatiques, industries chimiques et alimentaires.
Caractéristiques principales :
Un coude pivotant en forme de L en acier inoxydable DIN-2353 vous permet de rediriger le flux à un angle de 90° tout en maintenant une connexion sûre et étanche, avec l'avantage de pouvoir orienter le raccord dans la position souhaitée avant de le fixer définitivement.
Fiche technique d'un coude réglable en acier inoxydable en L DIN-2353 :
| Code | D1 | D2 | L1 | L2 | L3 | S1 | S2 | Poids | PN |
| 391400 | 06 | 4 | 27 | 12 | 26 | 12 | 14 | 44 | 315 |
| 391401 | 08 | 6 | 29 | 14 | 27,5 | 12 | 17 | 57 | 315 |
| 391402 | 10 | 8 | 30 | 15 | 29 | 14 | 19 | 75 | 315 |
| 391403 | 12 | 10 | 32 | 17 | 29,5 | 17 | 22 | 105 | 315 |
| 391404 | 15 | 12 | 36 | 21 | 32,5 | 19 | 27 | 166 | 315 |
| 391405 | 18 | 15 | 40 | 23,5 | 35,5 | 24 | 32 | 260 | 315 |
| 391406 | 22 | 19 | 44 | 27,5 | 38,5 | 27 | 36 | 444 | 160 |
| 391407 | 28 | 24 | 47 | 30,5 | 42 | 36 | 41 | 612 | 160 |
| 391408 | 35 | 30 | 56 | 34,5 | 51 | 41 | 50 | 693 | 160 |
| 391409 | 42 | 36 | 63 | 40 | 60 | 50 | 60 | 1216 | 160 |
