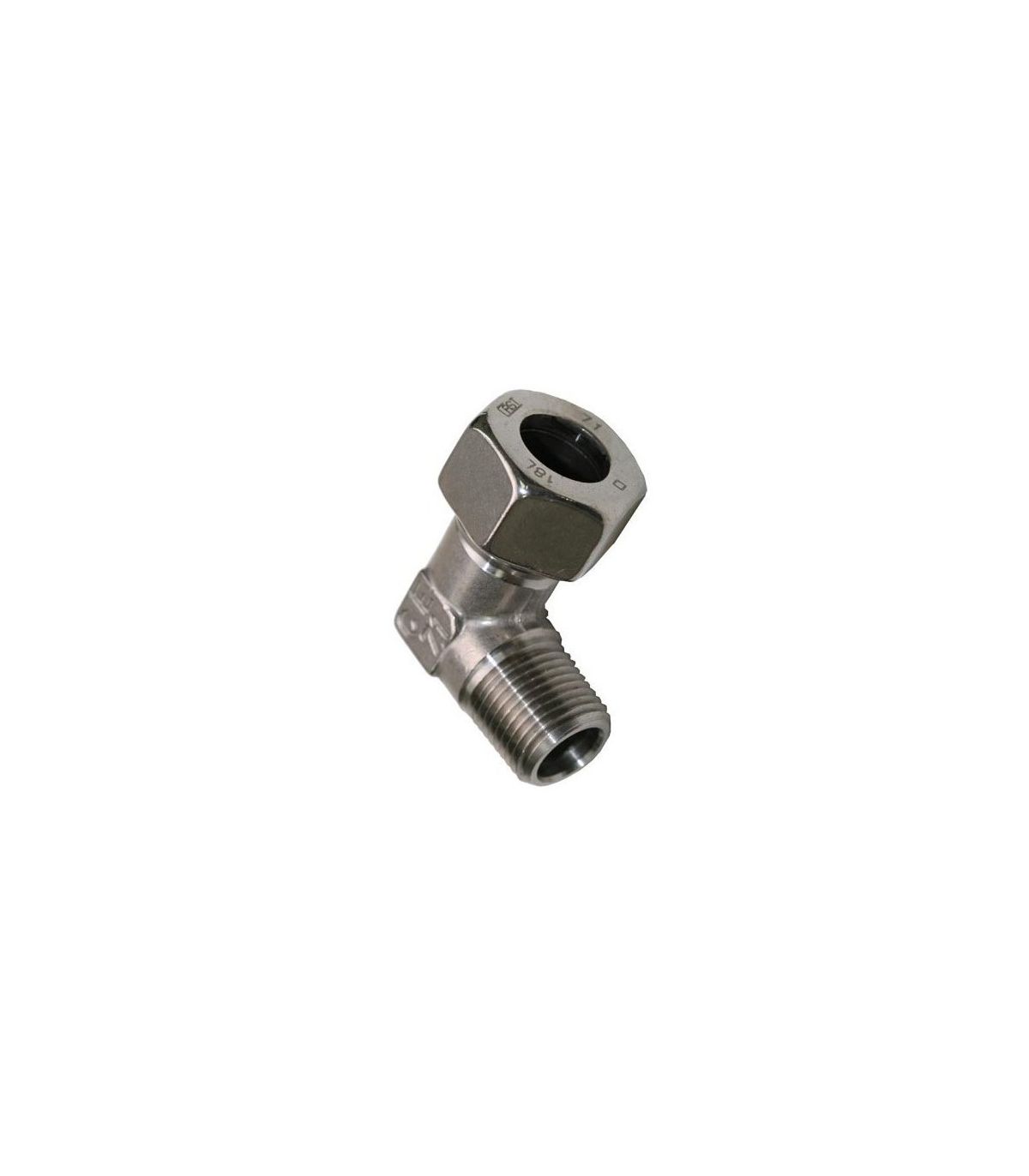

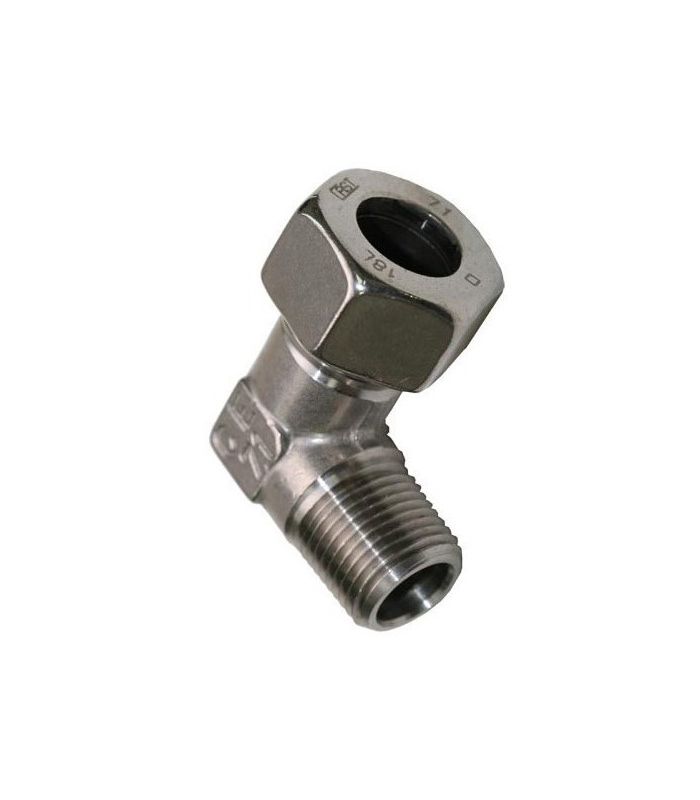

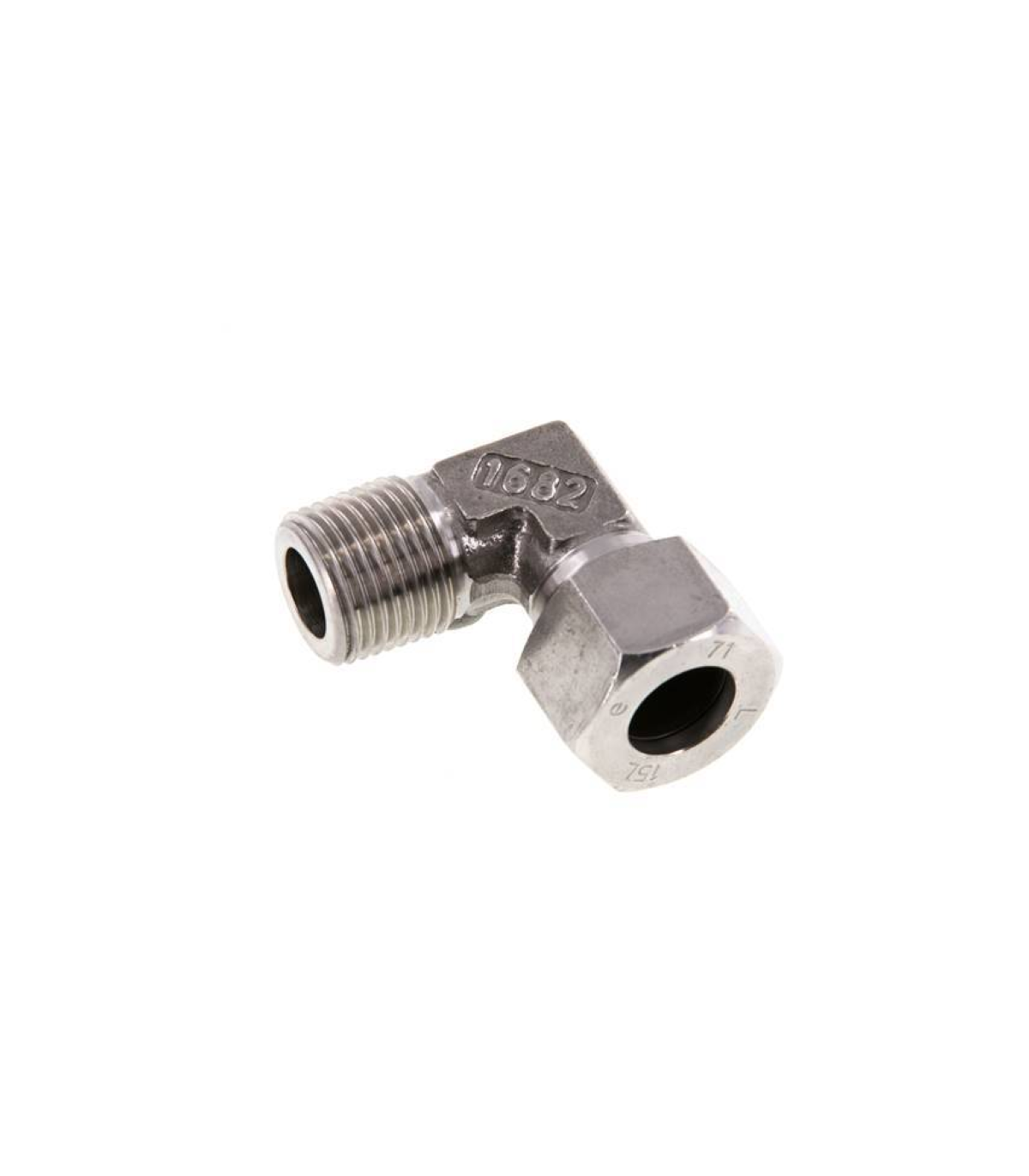

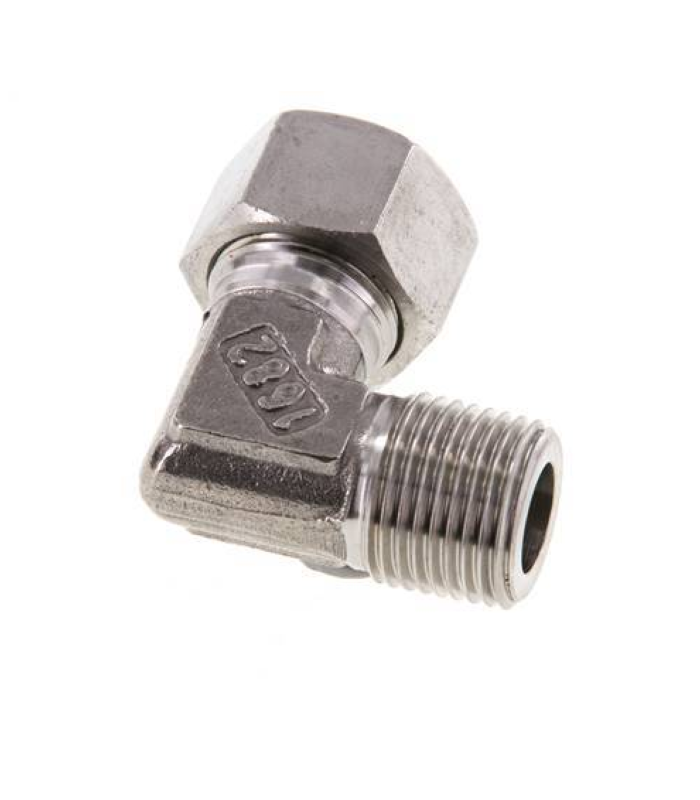

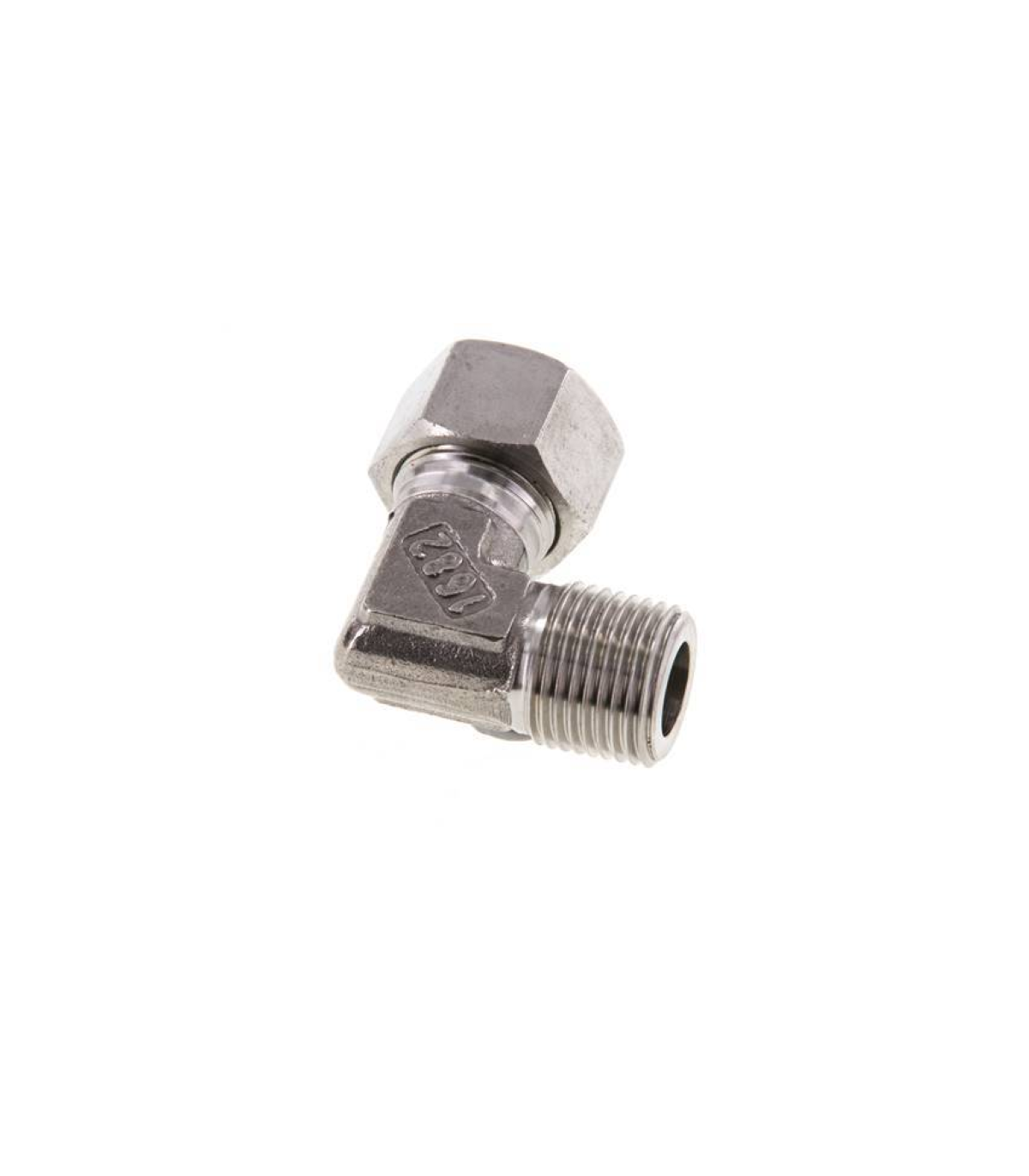

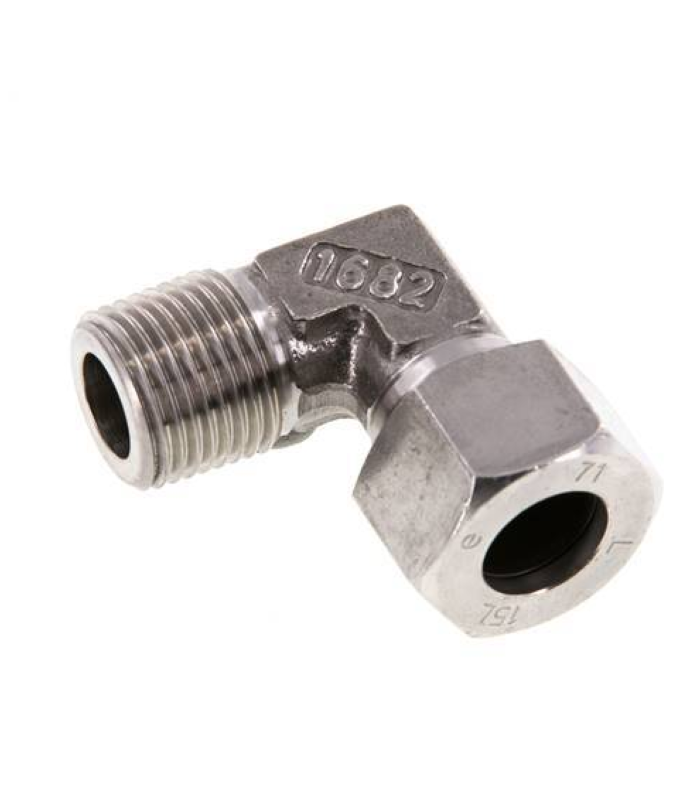

Un raccord coudé fileté en L en acier inoxydable DIN-2353 vous permet de connecter un tube rigide en acier inoxydable avec un port fileté (femelle) dans une direction à 90°.
Applications : raccordement de cylindres, panneaux de commande et systèmes de lubrification.
Caractéristiques principales :
Un raccord coudé fileté en L en acier inoxydable DIN-2353 est utilisé pour connecter un tube à l'aide d'une bague de coupe avec une sortie filetée, permettant des changements de direction dans les systèmes hydrauliques et pneumatiques avec une étanchéité complète.
Il permet de modifier la direction du flux de 90°, de connecter un tube à un composant fileté, assurant ainsi un joint sûr, étanche et résistant aux vibrations.
Fiche technique d'un raccord de tuyauterie coudé fileté en L en acier inoxydable DIN-2353 :
| Référence | D1 | T | D2 | D3 | L1 | L2 | L3 | Yo | S1 | S2 | Poids | PN |
| 391000 | 6 | 1/4" | 4 | 6 | 29 | 14 | 26 | 12 | 12 | 14 | 59 | 315 |
| 391002 | 8 | 1/4" | 6 | 6 | 29 | 14 | 26 | 12 | 12 | 17 | 63 | 315 |
| 391003 | 8 | 3/8" | 6 | 9 | 32 | 17 | 28 | 12 | 17 | 17 | 111 | 315 |
| 391005 | 10 | 1/4" | 8 | 7 | 30 | 15 | 27 | 12 | 14 | 19 | 82 | 315 |
| 391006 | 10 | 3/8" | 8 | 9 | 32 | 17 | 28 | 12 | 17 | 19 | 108 | 315 |
| 391008 | 12 | 1/4" | 10 | 7 | 32 | 17 | 27 | 12 | 17 | 22 | 109 | 315 |
| 391009 | 12 | 3/8" | 10 | 9 | 32 | 17 | 28 | 12 | 17 | 22 | 117 | 315 |
| 391010 | 12 | 1/2" | 10 | 11 | 36 | 21 | 34 | 14 | 19 | 22 | 118 | 315 |
| 391015 | 18 | 1/2" | 15 | 14 | 40 | 23,5 | 36 | 14 | 24 | 32 | 209 | 315 |
