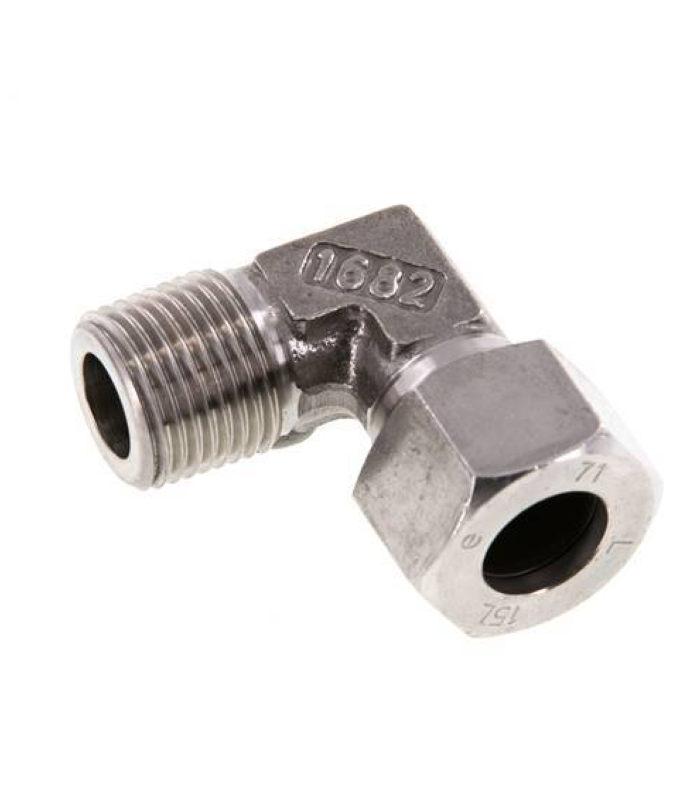

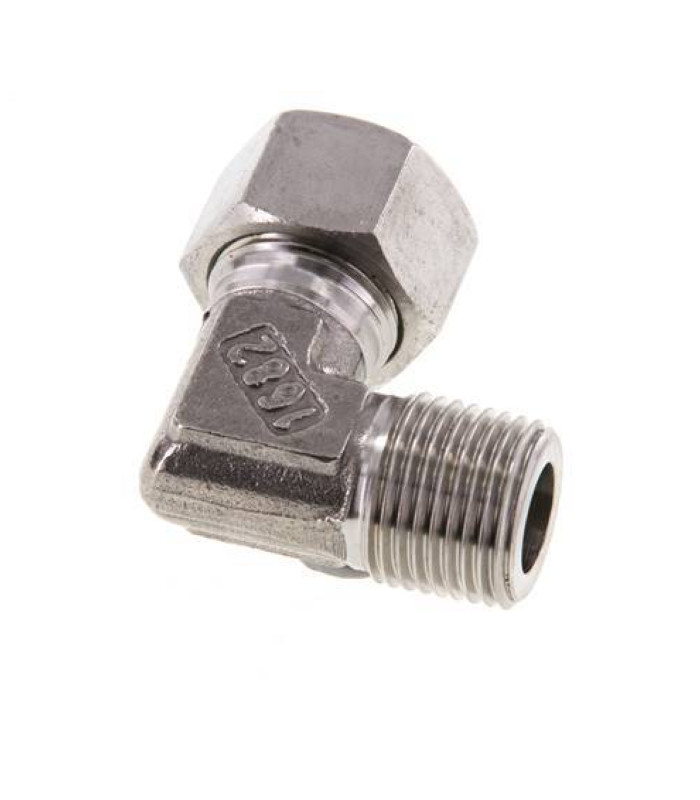

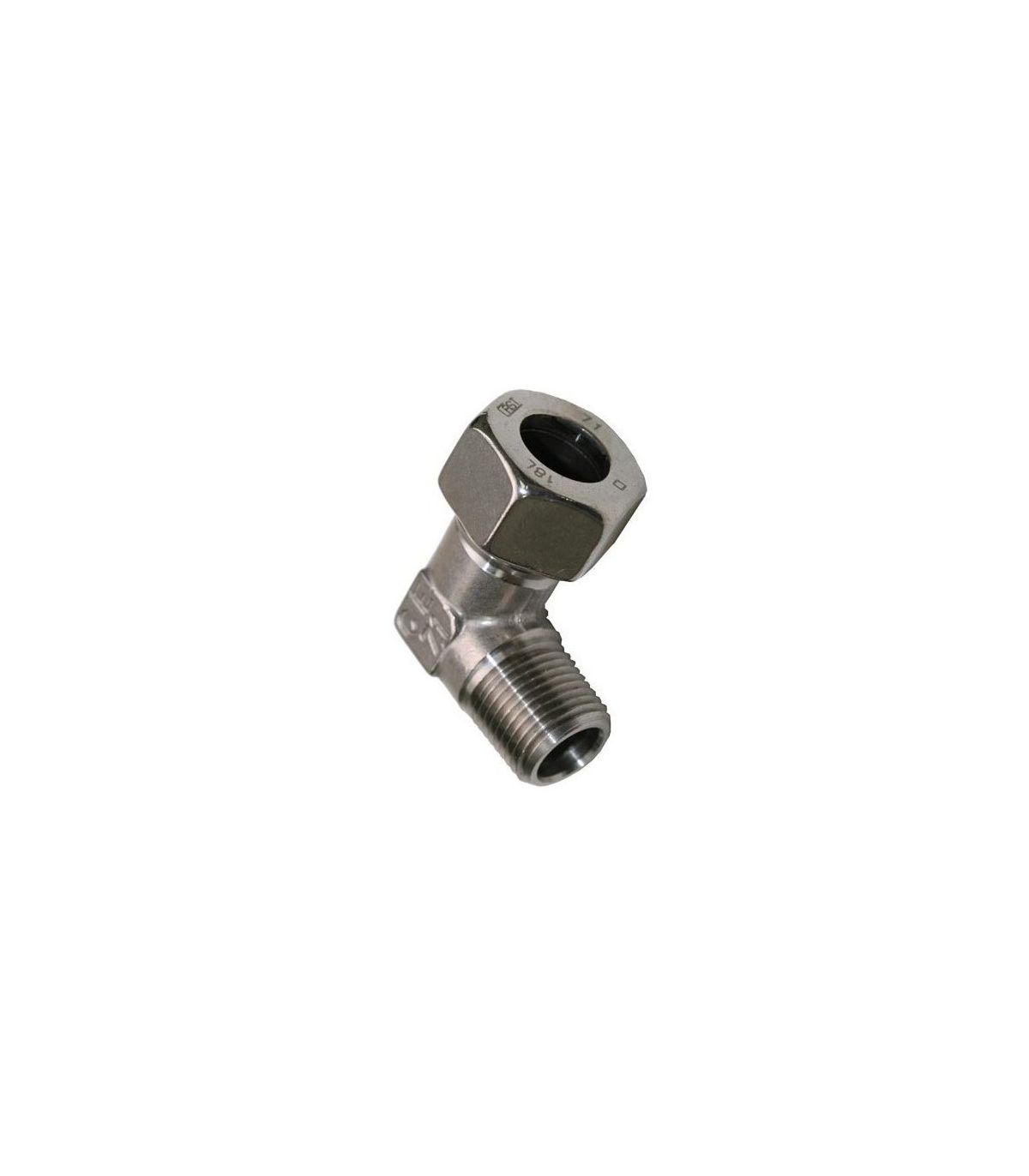

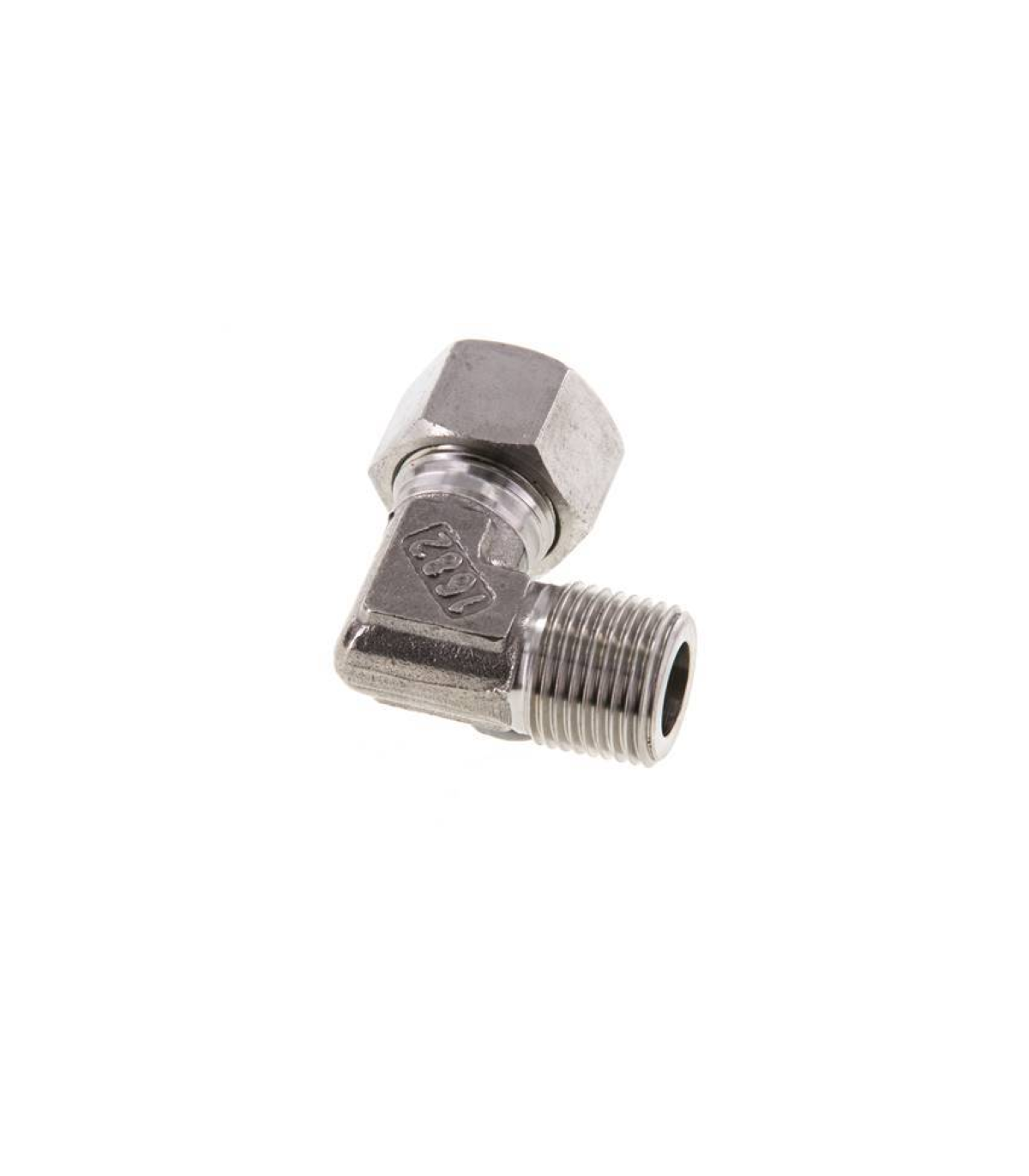

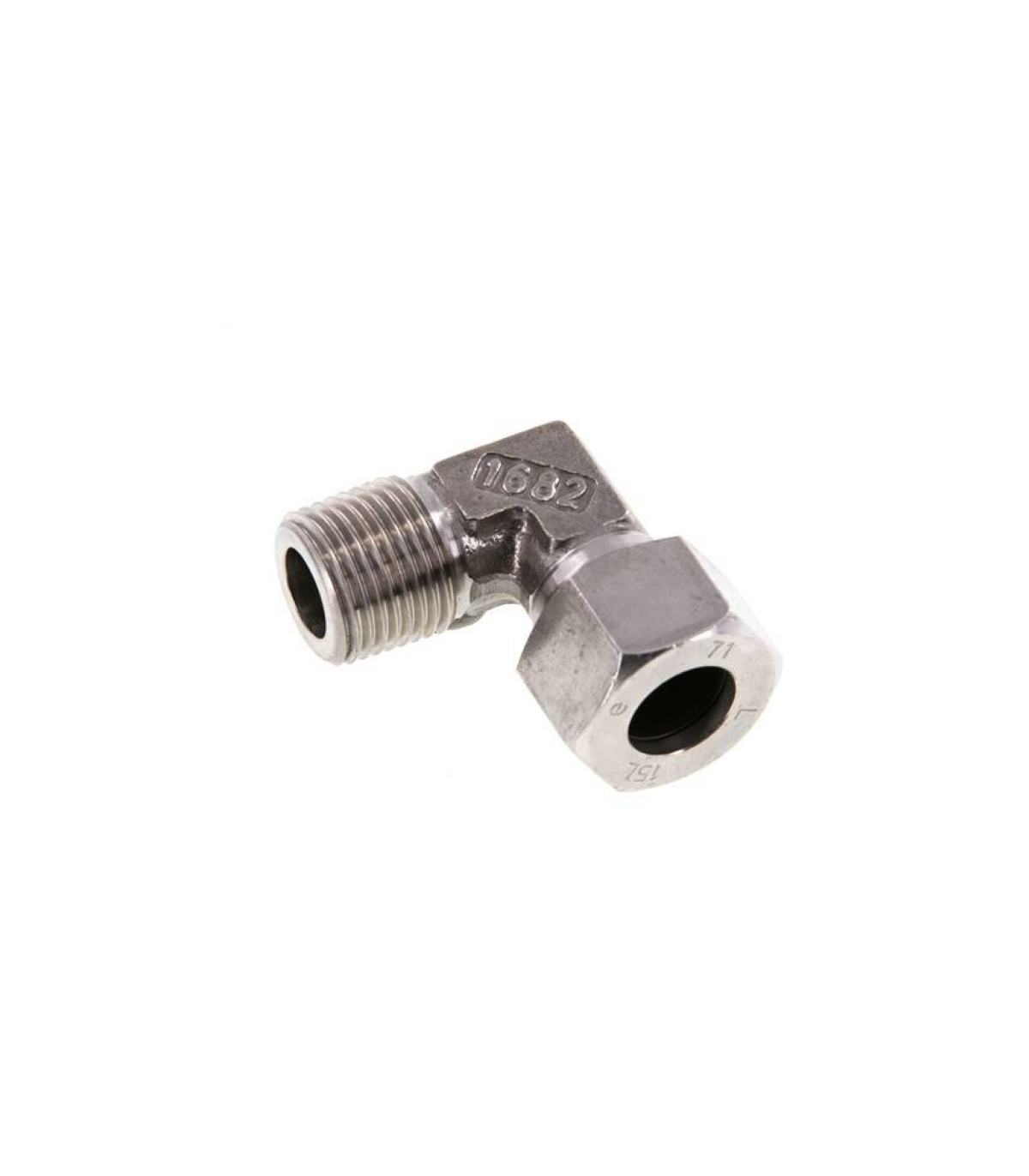

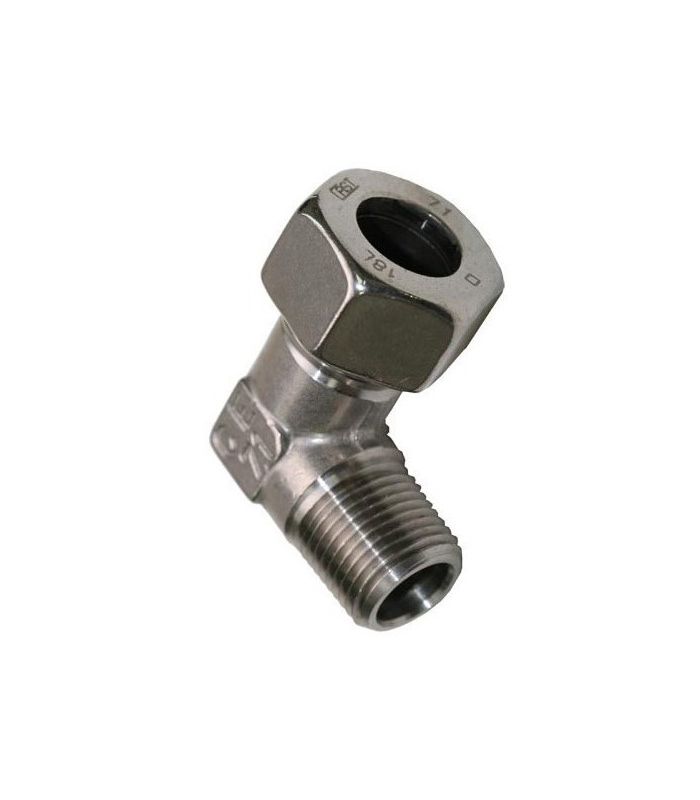

Una unión codo tubo rosca L inox DIN-2353 permite conectar un tubo rígido de acero inoxidable con un puerto roscado (hembra) en una dirección de 90°.
Aplicaciones: conexión de cilindros, paneles de control y sistemas de lubricación.
Características principales:
Una unión codo tubo rosca L inox DIN-2353 sirve para conectar un tubo mediante anillo cortante con una salida roscada, permitiendo cambios de dirección en sistemas hidráulicos y neumáticos con total estanqueidad.
Permite cambiar la dirección del flujo 90°, conectando un tubo con un componente roscado, garantizando una unión segura, estanca y resistente a vibraciones.

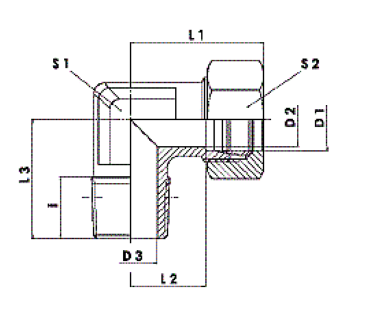

Ficha técnica de una unión codo tubo rosca L inox DIN-2353:
| Referencia | D1 | T | D2 | D3 | L1 | L2 | L3 | i | S1 | S2 | Peso | PN |
| 391000 | 6 | 1/4" | 4 | 6 | 29 | 14 | 26 | 12 | 12 | 14 | 59 | 315 |
| 391002 | 8 | 1/4" | 6 | 6 | 29 | 14 | 26 | 12 | 12 | 17 | 63 | 315 |
| 391003 | 8 | 3/8" | 6 | 9 | 32 | 17 | 28 | 12 | 17 | 17 | 111 | 315 |
| 391005 | 10 | 1/4" | 8 | 7 | 30 | 15 | 27 | 12 | 14 | 19 | 82 | 315 |
| 391006 | 10 | 3/8" | 8 | 9 | 32 | 17 | 28 | 12 | 17 | 19 | 108 | 315 |
| 391008 | 12 | 1/4" | 10 | 7 | 32 | 17 | 27 | 12 | 17 | 22 | 109 | 315 |
| 391009 | 12 | 3/8" | 10 | 9 | 32 | 17 | 28 | 12 | 17 | 22 | 117 | 315 |
| 391010 | 12 | 1/2" | 10 | 11 | 36 | 21 | 34 | 14 | 19 | 22 | 118 | 315 |
| 391015 | 18 | 1/2" | 15 | 14 | 40 | 23.5 | 36 | 14 | 24 | 32 | 209 | 315 |
