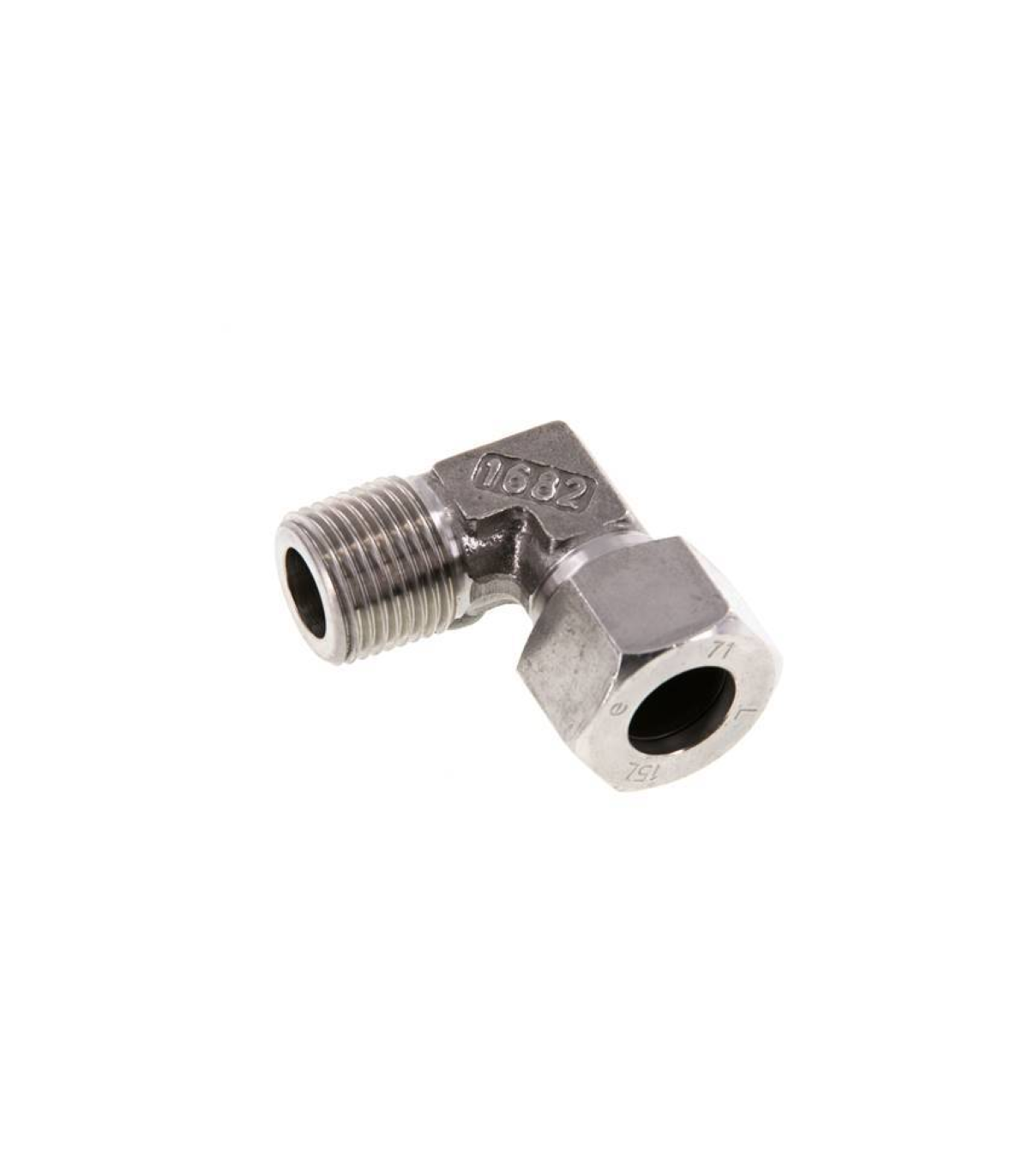

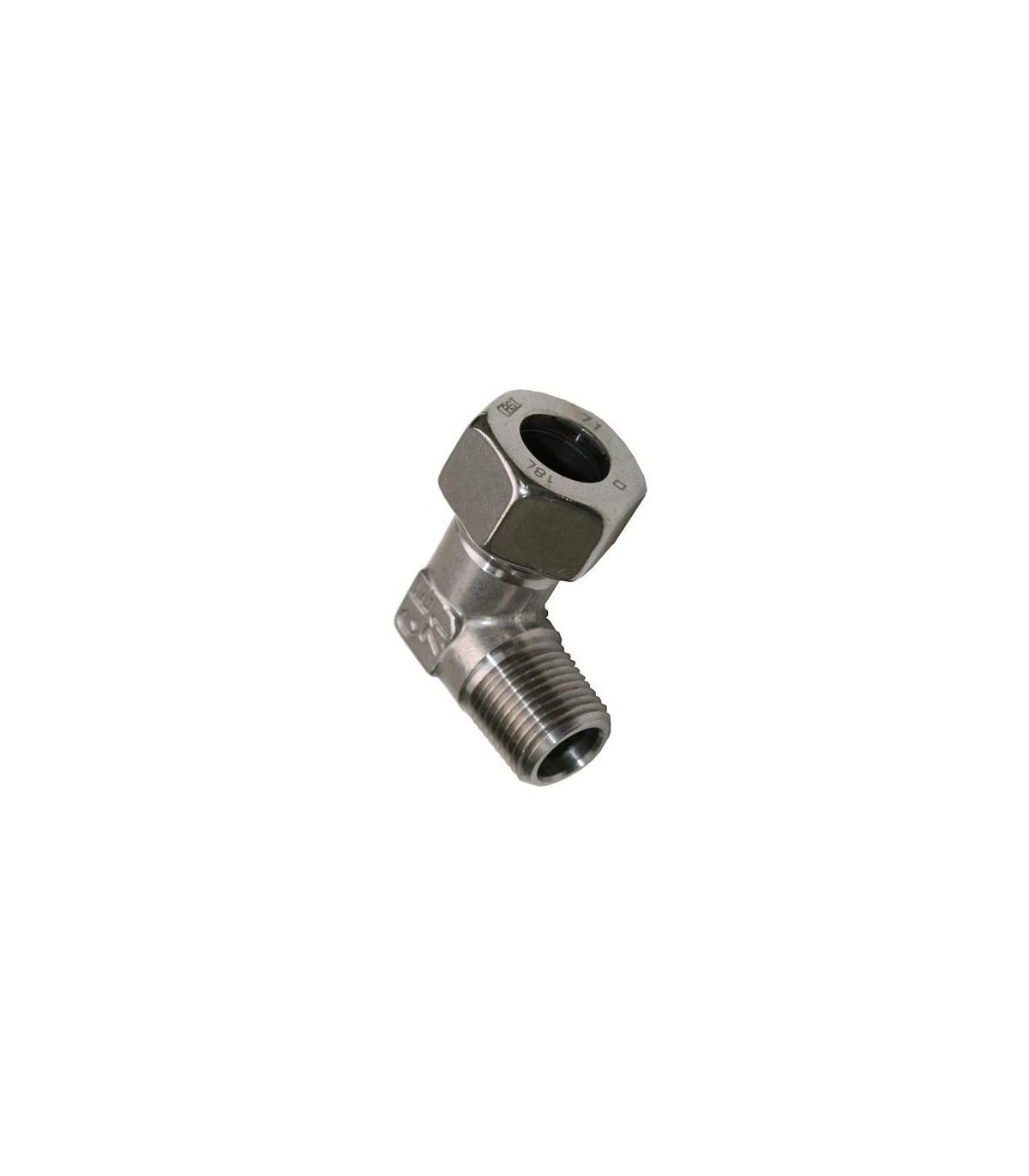

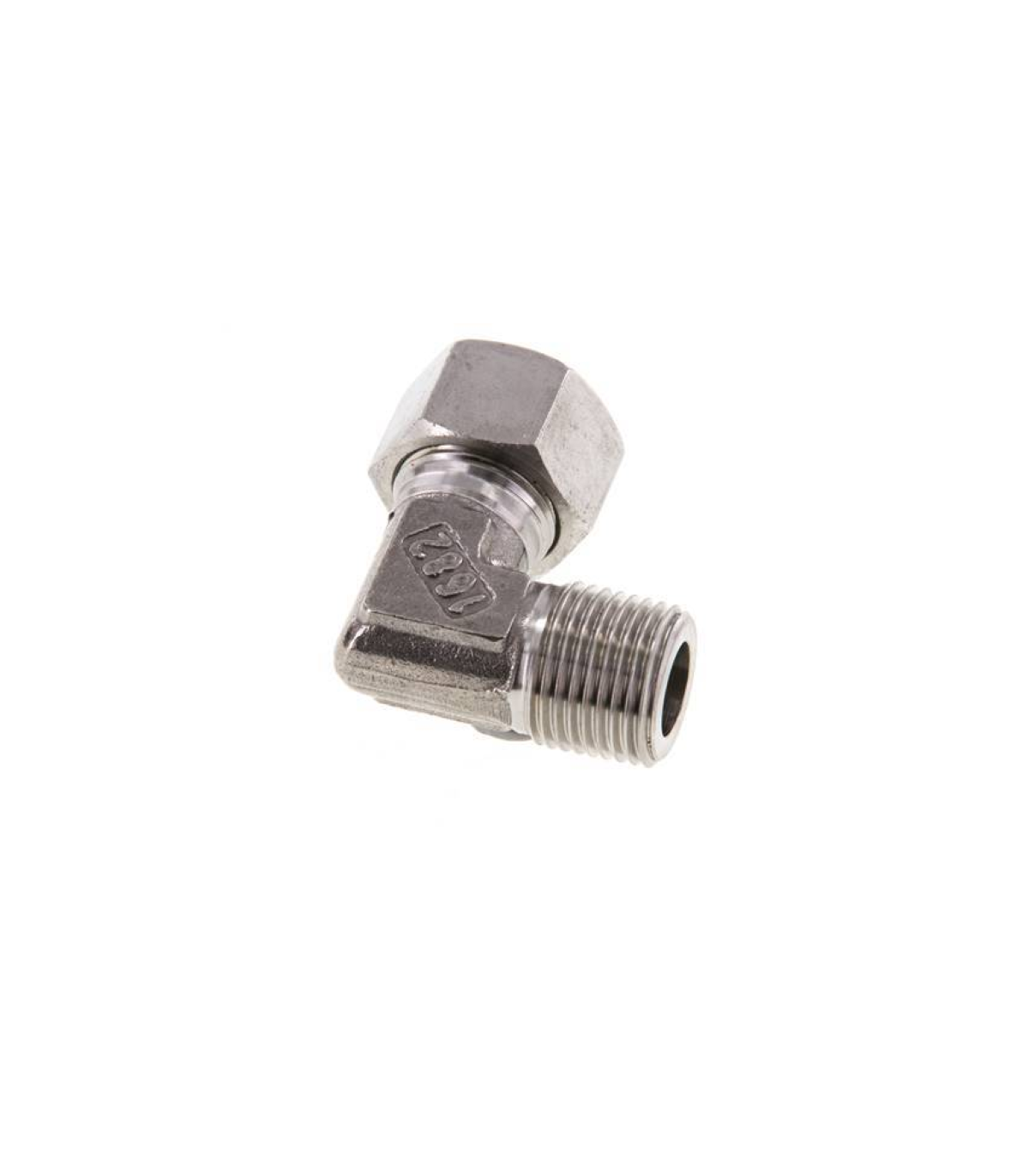

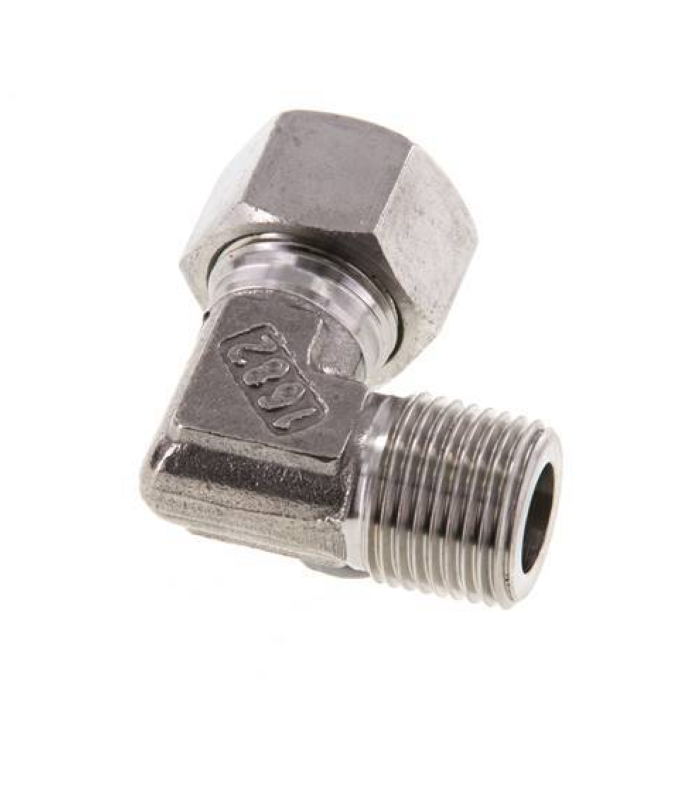

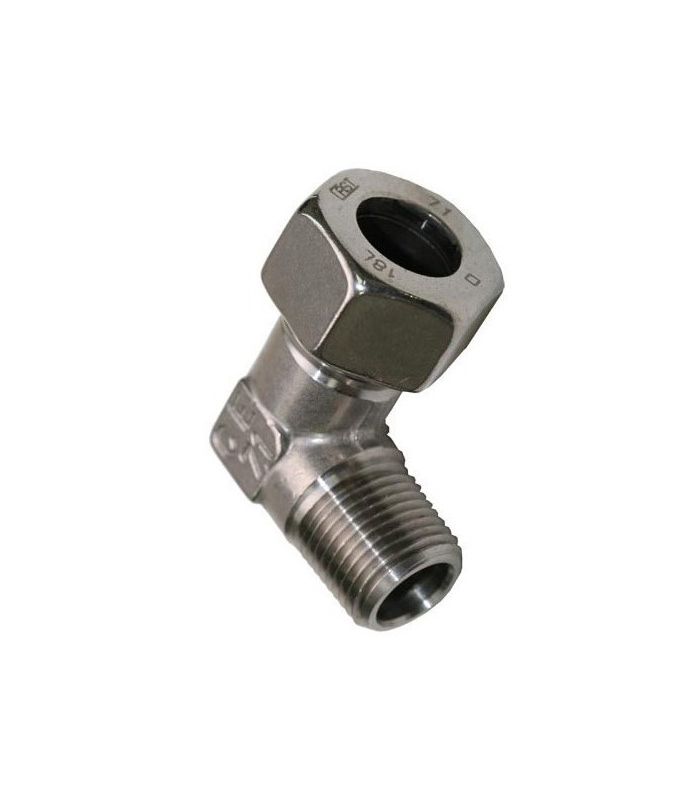

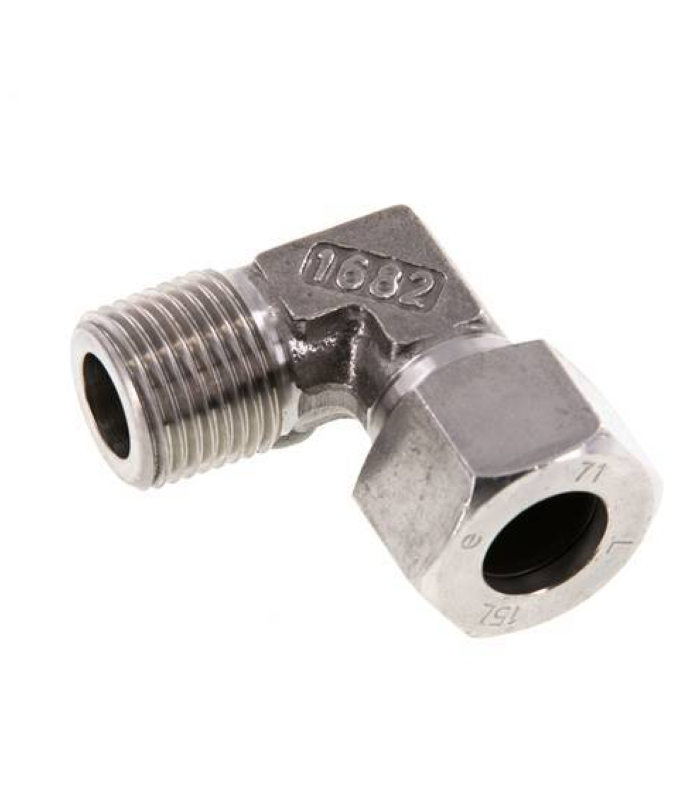

Mit einem DIN-2353 Edelstahl-Winkelverschraubung mit L-Gewinde können Sie ein starres Edelstahlrohr mit einem Gewindeanschluss (Innengewinde) in einer 90°-Richtung verbinden.
Anwendungsgebiete: Zylinderanschlüsse, Schaltschränke und Schmiersysteme.
Hauptmerkmale:
Ein DIN-2353 Edelstahl-Winkelverschraubung mit L-Gewinde dient zum Verbinden eines Rohres mittels eines Schneidrings mit einem Gewindeausgang und ermöglicht Richtungsänderungen in hydraulischen und pneumatischen Systemen bei vollständiger Abdichtung.
Es ermöglicht die Änderung der Strömungsrichtung um 90°, die Verbindung eines Rohrs mit einem Gewindebauteil und gewährleistet so eine sichere, leckagefreie und vibrationsfeste Verbindung.
Technisches Datenblatt für ein Edelstahl-L-Gewinde-Rohrbogenfitting DIN-2353:
| Referenz | D1 | T | D2 | D3 | L1 | L2 | L3 | Yo | S1 | S2 | Gewicht | PN |
| 391000 | 6 | 1/4" | 4 | 6 | 29 | 14 | 26 | 12 | 12 | 14 | 59 | 315 |
| 391002 | 8 | 1/4" | 6 | 6 | 29 | 14 | 26 | 12 | 12 | 17 | 63 | 315 |
| 391003 | 8 | 3/8" | 6 | 9 | 32 | 17 | 28 | 12 | 17 | 17 | 111 | 315 |
| 391005 | 10 | 1/4" | 8 | 7 | 30 | 15 | 27 | 12 | 14 | 19 | 82 | 315 |
| 391006 | 10 | 3/8" | 8 | 9 | 32 | 17 | 28 | 12 | 17 | 19 | 108 | 315 |
| 391008 | 12 | 1/4" | 10 | 7 | 32 | 17 | 27 | 12 | 17 | 22 | 109 | 315 |
| 391009 | 12 | 3/8" | 10 | 9 | 32 | 17 | 28 | 12 | 17 | 22 | 117 | 315 |
| 391010 | 12 | 1/2" | 10 | 11 | 36 | 21 | 34 | 14 | 19 | 22 | 118 | 315 |
| 391015 | 18 | 1/2" | 15 | 14 | 40 | 23,5 | 36 | 14 | 24 | 32 | 209 | 315 |
