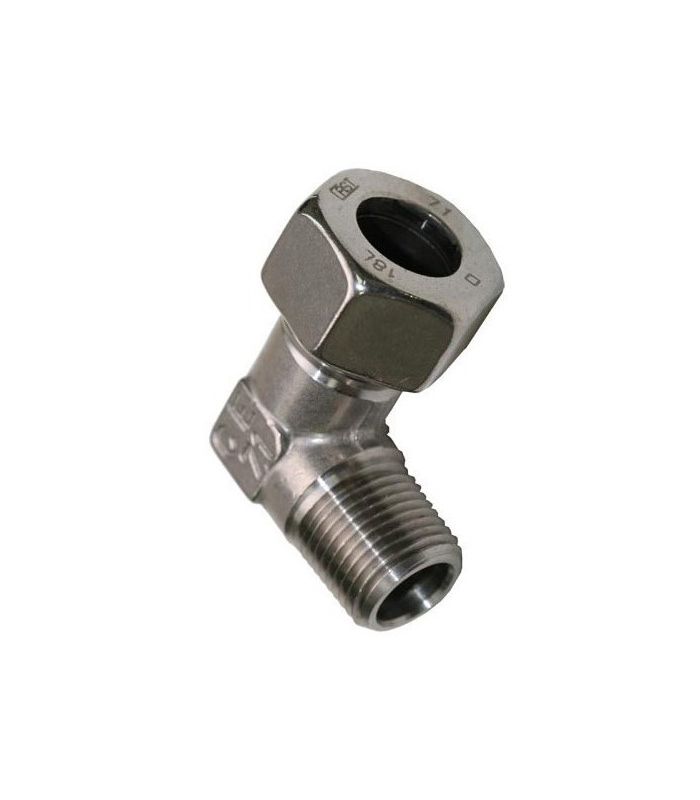

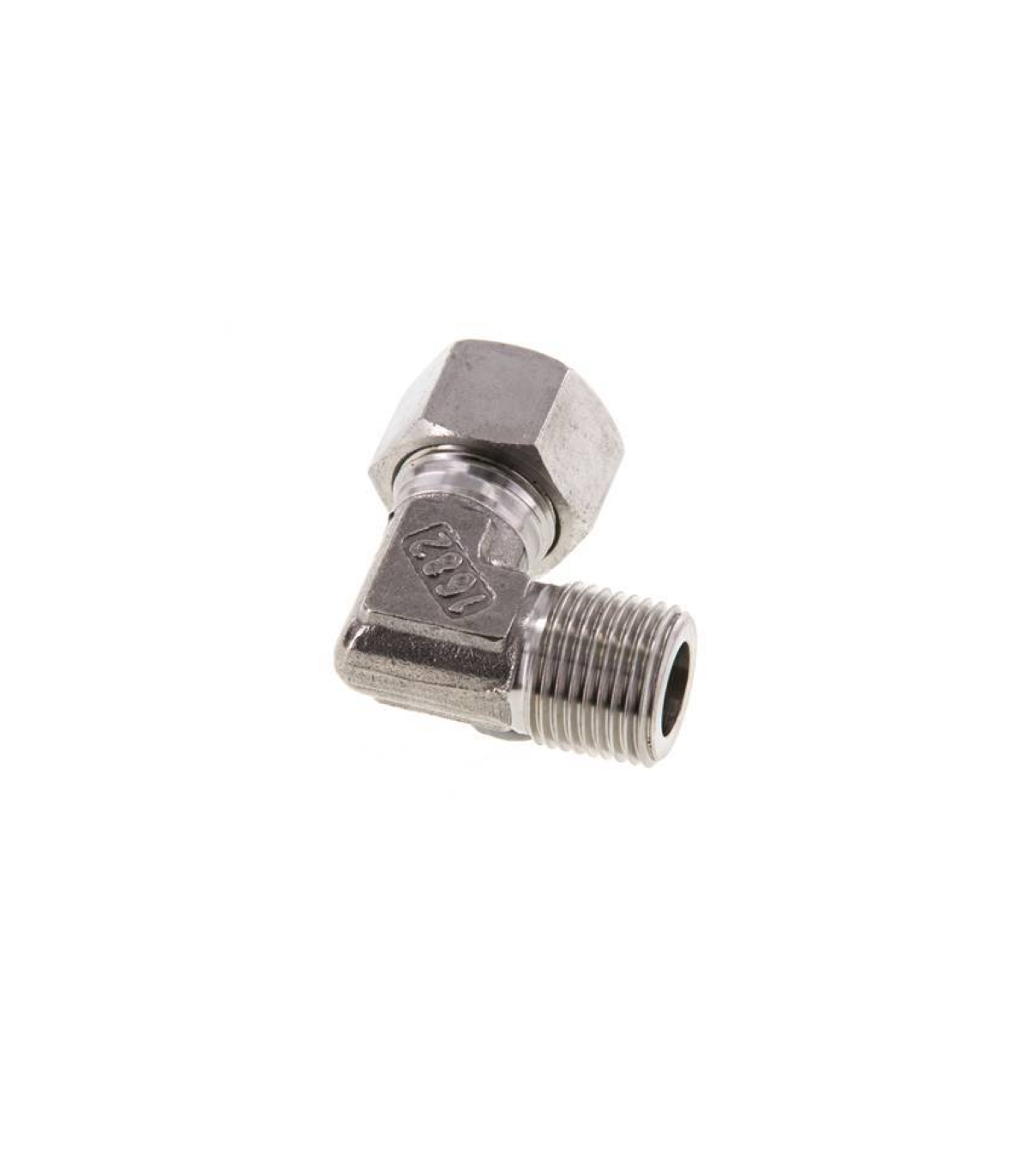

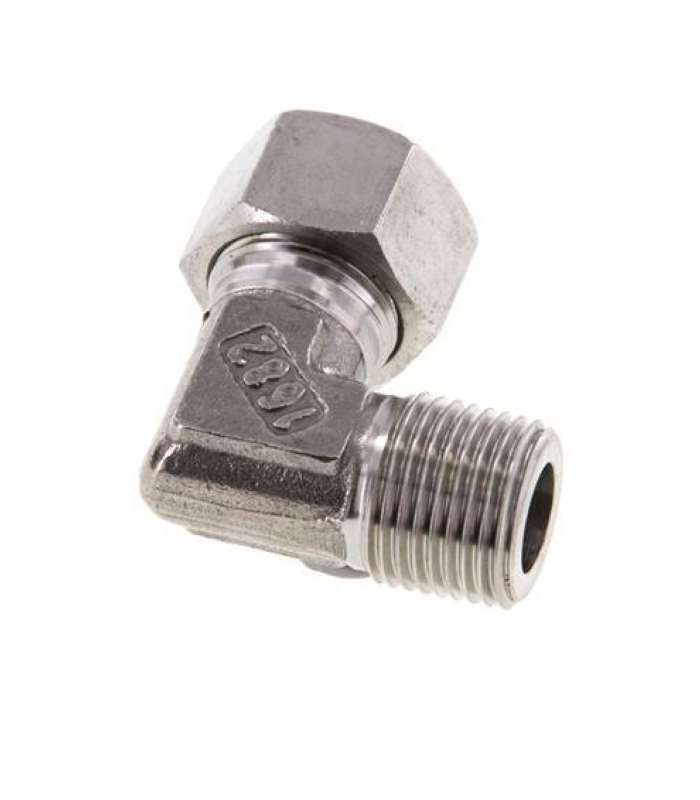

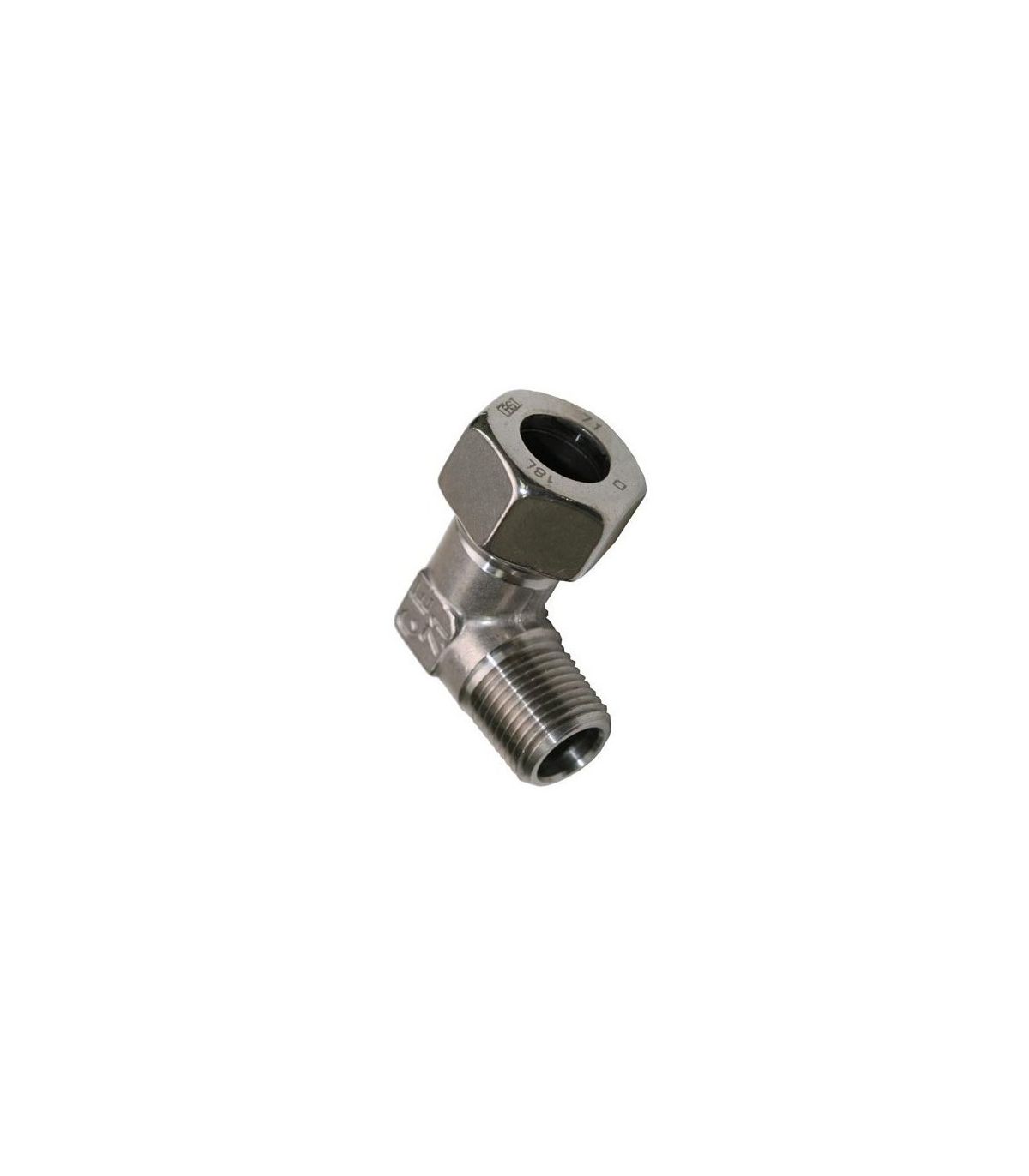

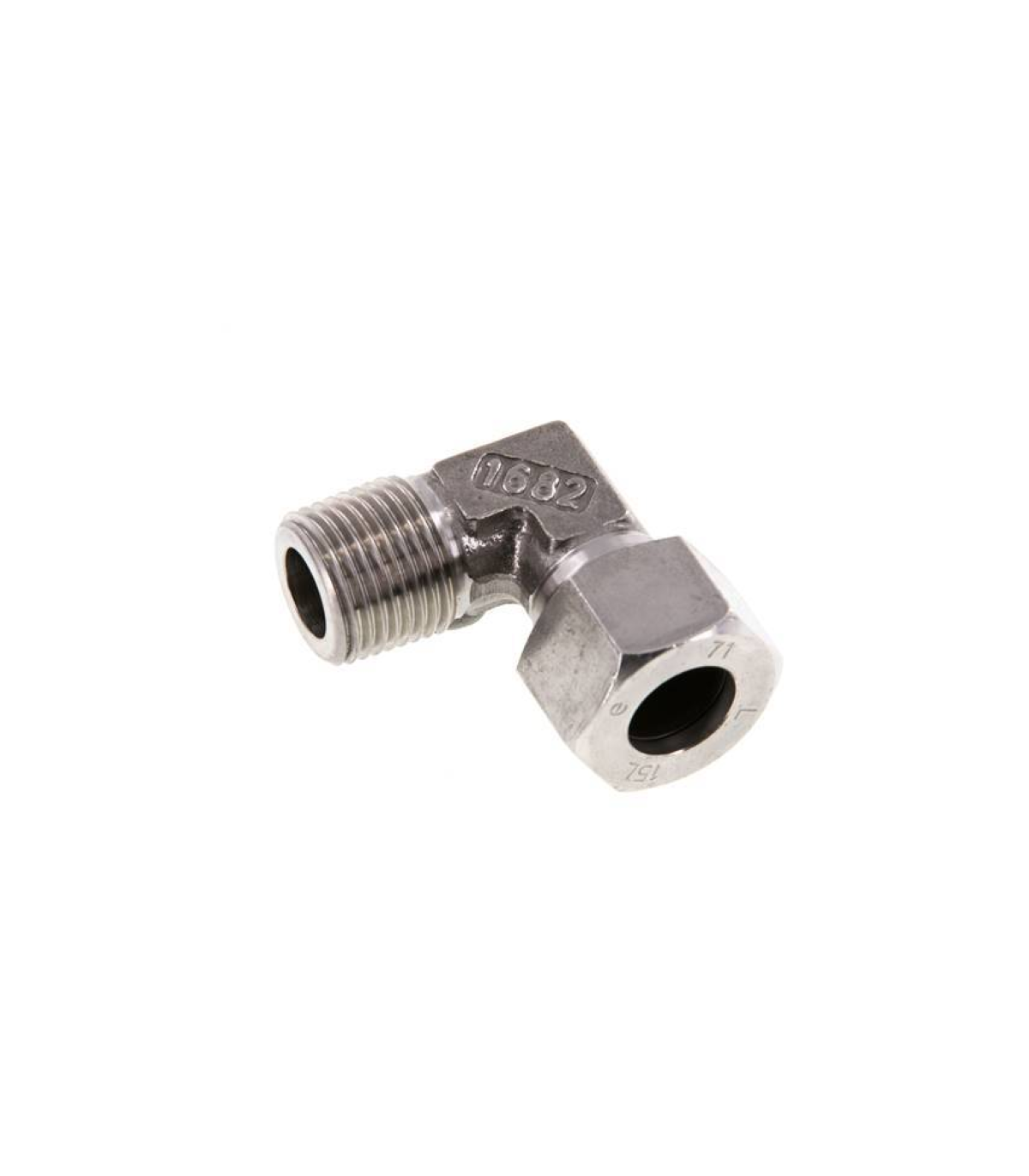

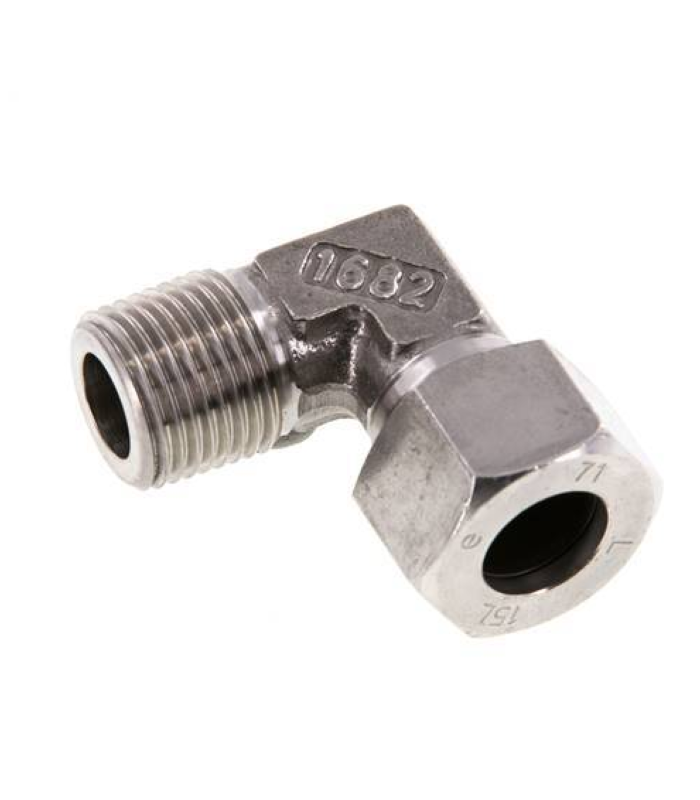

Uma conexão de cotovelo com rosca em L, em aço inoxidável DIN-2353, permite conectar um tubo rígido de aço inoxidável a uma porta roscada (fêmea) em um ângulo de 90°.
Aplicações: conexão de cilindros, painéis de controle e sistemas de lubrificação.
Principais características:
Uma conexão de cotovelo com rosca em L, em aço inoxidável DIN-2353, é utilizada para conectar um tubo com uma saída roscada através de um anel de corte, permitindo mudanças de direção em sistemas hidráulicos e pneumáticos com vedação completa.
Permite alterar a direção do fluxo em 90°, conectando um tubo a um componente roscado, garantindo uma junta segura, à prova de vazamentos e resistente à vibração.
Ficha técnica de um cotovelo roscado em L de aço inoxidável DIN-2353:
| Referência | D1 | T | D2 | D3 | L1 | L2 | Nível 3 | E aí | S1 | S2 | Peso | PN |
| 391000 | 6 | 1/4" | 4 | 6 | 29 | 14 | 26 | 12 | 12 | 14 | 59 | 315 |
| 391002 | 8 | 1/4" | 6 | 6 | 29 | 14 | 26 | 12 | 12 | 17 | 63 | 315 |
| 391003 | 8 | 3/8" | 6 | 9 | 32 | 17 | 28 | 12 | 17 | 17 | 111 | 315 |
| 391005 | 10 | 1/4" | 8 | 7 | 30 | 15 | 27 | 12 | 14 | 19 | 82 | 315 |
| 391006 | 10 | 3/8" | 8 | 9 | 32 | 17 | 28 | 12 | 17 | 19 | 108 | 315 |
| 391008 | 12 | 1/4" | 10 | 7 | 32 | 17 | 27 | 12 | 17 | 22 | 109 | 315 |
| 391009 | 12 | 3/8" | 10 | 9 | 32 | 17 | 28 | 12 | 17 | 22 | 117 | 315 |
| 391010 | 12 | 1/2" | 10 | 11 | 36 | 21 | 34 | 14 | 19 | 22 | 118 | 315 |
| 391015 | 18 | 1/2" | 15 | 14 | 40 | 23,5 | 36 | 14 | 24 | 32 | 209 | 315 |
