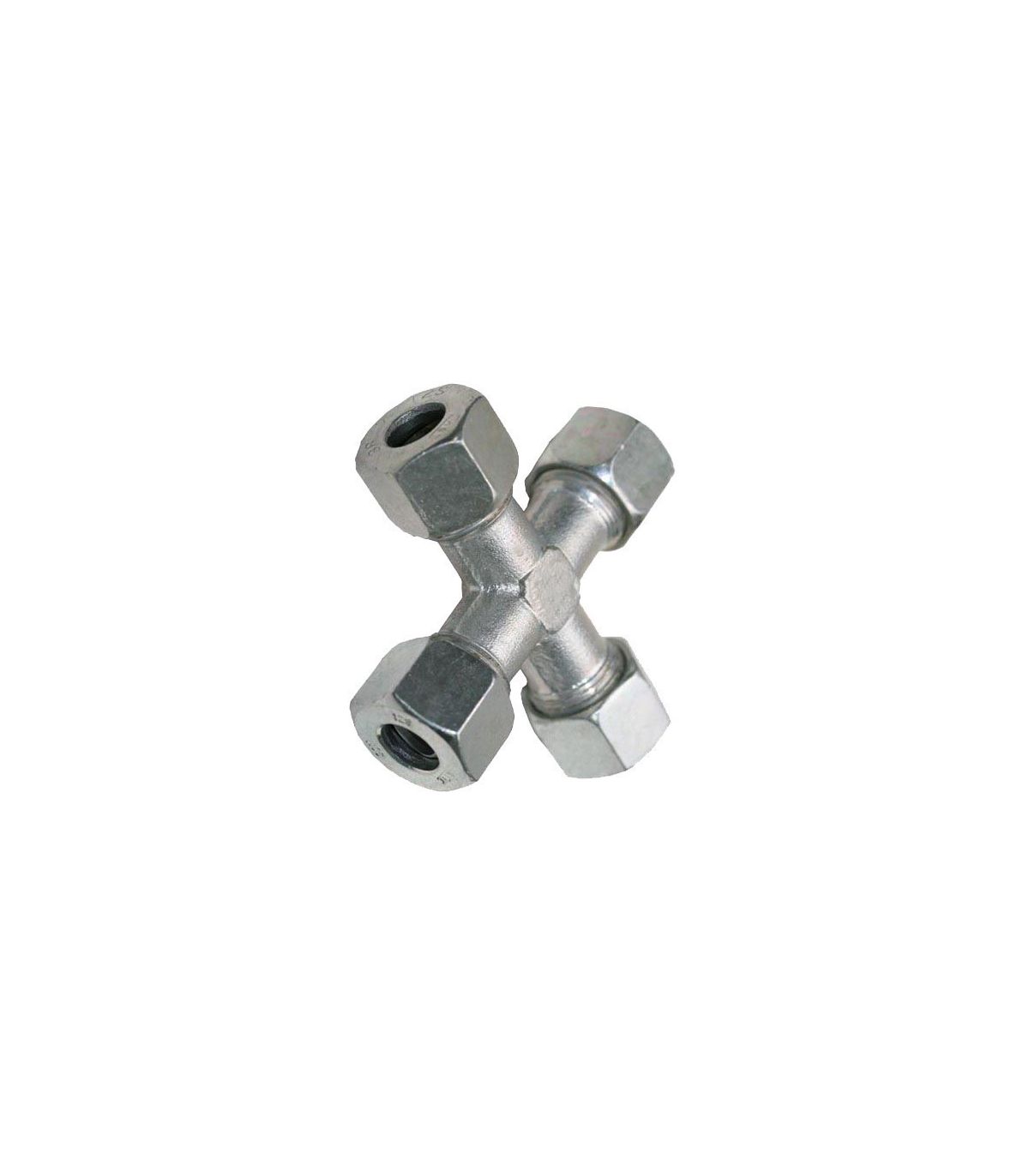

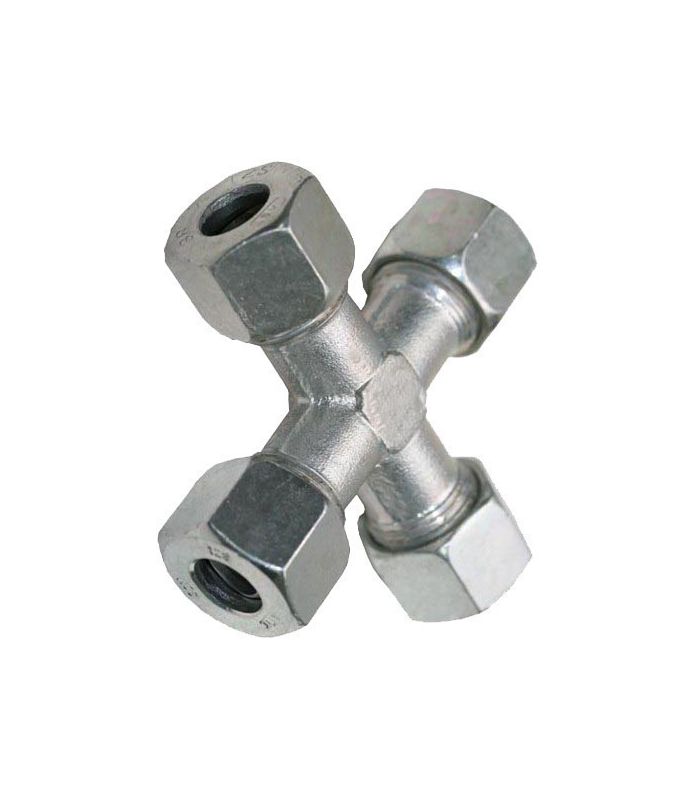

Uma conexão de tubo em L cruzada em aço inoxidável DIN-2353 permite a distribuição de fluidos em quatro direções, conectando tubos de diâmetro igual através de um sistema de compressão que garante uma junta segura, removível e à prova de vazamentos.
Aplicações: Sistemas hidráulicos e pneumáticos, indústrias química, alimentícia e farmacêutica.
Principais características:
Uma união em L de aço inoxidável DIN-2353 é um componente de conexão hidráulica projetado para ramificar uma linha de fluido do mesmo diâmetro em quatro direções ortogonais (em forma de cruz).
Esta conexão funciona utilizando um sistema de anel de cisalhamento (ou bicone) . Quando a porca é apertada, o anel pressiona a superfície do tubo, criando uma vedação metal-metal hermética capaz de suportar altas pressões e vibrações.
Ficha técnica para junta transversal em L de aço inoxidável DIN-2353:
| Código | D1 | D2 | L1 | L2 | S1 | S2 | Peso | PN |
| 390500 | 06 | 4 | 27 | 12 | 12 | 14 | 82 | 315 |
| 390501 | 08 | 6 | 29 | 14 | 12 | 17 | 109 | 315 |
| 390502 | 10 | 8 | 30 | 15 | 14 | 19 | 136 | 315 |
| 390503 | 12 | 10 | 32 | 17 | 17 | 22 | 183 | 315 |
| 390504 | 15 | 12 | 36 | 21 | 19 | 27 | 316 | 315 |
| 390505 | 18 | 15 | 40 | 23,5 | 24 | 32 | 458 | 315 |
| 390506 | 22 | 19 | 44 | 27,5 | 27 | 36 | 608 | 160 |
| 390507 | 28 | 24 | 47 | 30,5 | 36 | 41 | 786 | 160 |
| 390508 | 35 | 30 | 56 | 34,5 | 41 | 50 | 1246 | 160 |
| 390509 | 42 | 36 | 63 | 40 | 50 | 60 | 1861 | 160 |
