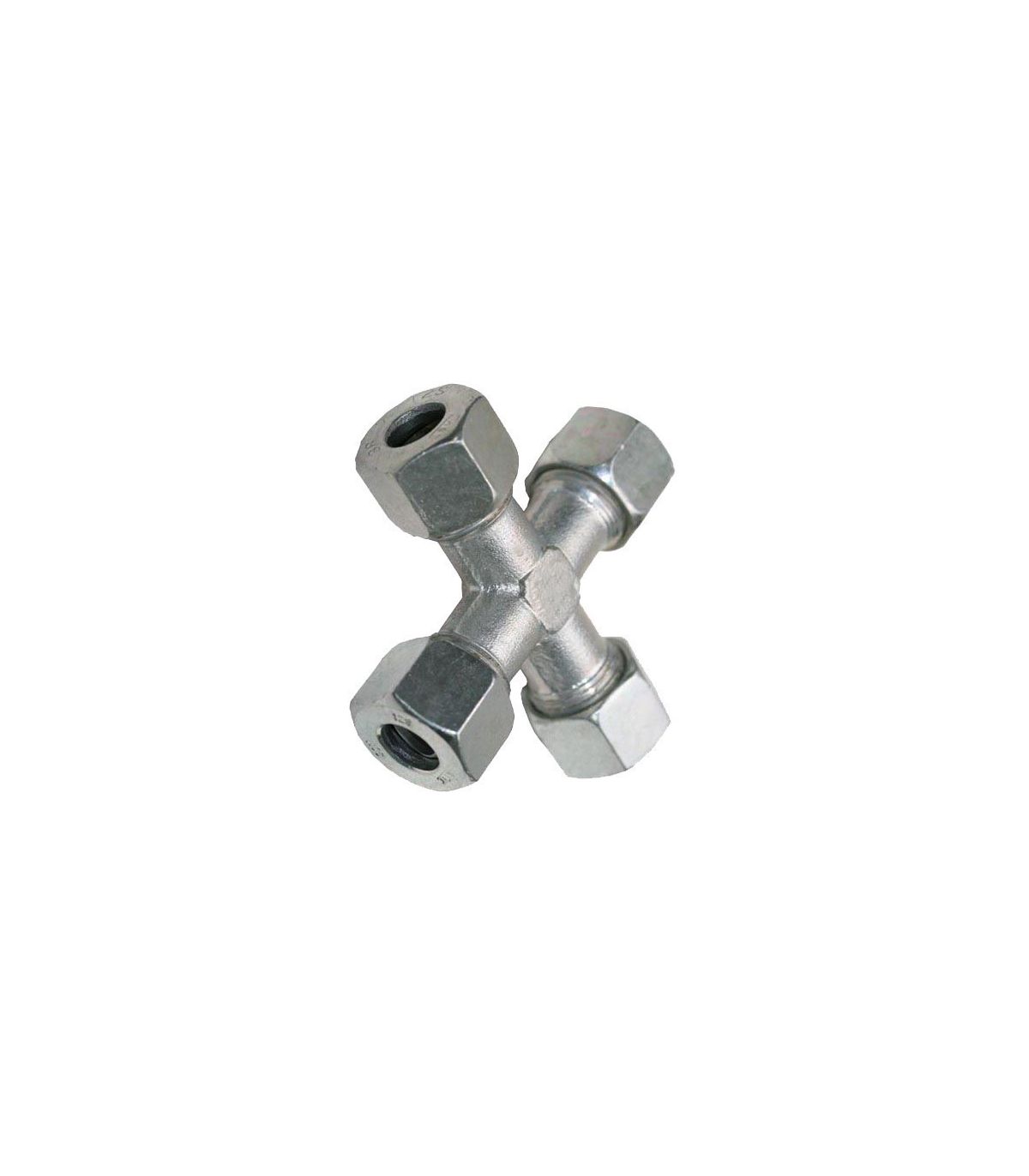

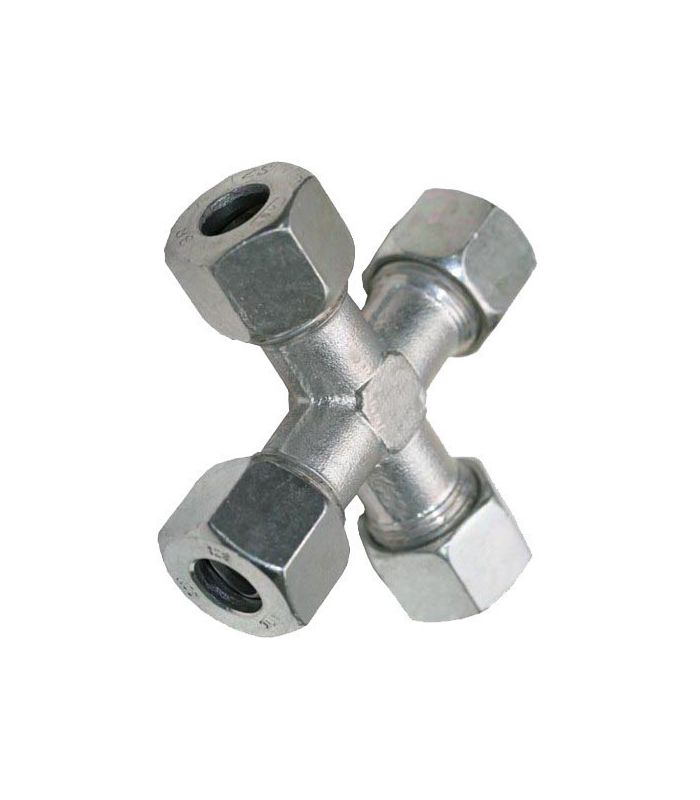

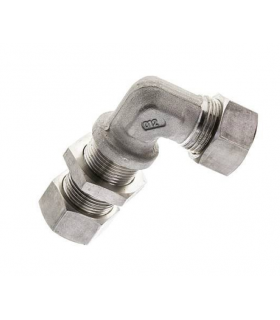

Un raccord de tube en croix en acier inoxydable DIN-2353 en forme de L permet la distribution de fluide dans quatre directions, reliant des tubes de diamètre égal à l'aide d'un système de compression qui garantit un joint sûr, détachable et étanche.
Applications : Systèmes hydrauliques et pneumatiques, industries chimiques, alimentaires et pharmaceutiques.
Caractéristiques principales :
Un raccord en L en acier inoxydable DIN-2353 est un composant de connexion hydraulique conçu pour diviser une conduite de fluide de même diamètre en quatre directions orthogonales (en forme de croix).
Ce raccord fonctionne grâce à un système de bague de cisaillement (ou biconique) . Lorsque l'écrou est serré, la bague appuie contre la surface du tuyau, créant ainsi un joint métal sur métal étanche capable de résister à des pressions et des vibrations élevées.
Fiche technique pour un raccord tubulaire transversal en L en acier inoxydable DIN-2353 :
| Code | D1 | D2 | L1 | L2 | S1 | S2 | Poids | PN |
| 390500 | 06 | 4 | 27 | 12 | 12 | 14 | 82 | 315 |
| 390501 | 08 | 6 | 29 | 14 | 12 | 17 | 109 | 315 |
| 390502 | 10 | 8 | 30 | 15 | 14 | 19 | 136 | 315 |
| 390503 | 12 | 10 | 32 | 17 | 17 | 22 | 183 | 315 |
| 390504 | 15 | 12 | 36 | 21 | 19 | 27 | 316 | 315 |
| 390505 | 18 | 15 | 40 | 23,5 | 24 | 32 | 458 | 315 |
| 390506 | 22 | 19 | 44 | 27,5 | 27 | 36 | 608 | 160 |
| 390507 | 28 | 24 | 47 | 30,5 | 36 | 41 | 786 | 160 |
| 390508 | 35 | 30 | 56 | 34,5 | 41 | 50 | 1246 | 160 |
| 390509 | 42 | 36 | 63 | 40 | 50 | 60 | 1861 | 160 |
