Le « raccord à bague » ou « raccord à bague » est un type de raccord utilisé dans les systèmes hydrauliques et pneumatiques conforme à la norme DIN 2353 ou à la norme ISO 8434. Cette norme définit les spécifications techniques des raccords à compression avec bague coupante pour tuyaux en acier inoxydable. , acier au carbone et autres matériaux, ils font partie des systèmes de raccords hydrauliques les plus répandus au monde. Ce type de raccord de tuyauterie s'est imposé notamment en Europe, en Asie et en Amérique du Sud en raison de ses multiples avantages. Permet le raccordement à tous types d'équipements, vannes, vérins et périphériques.

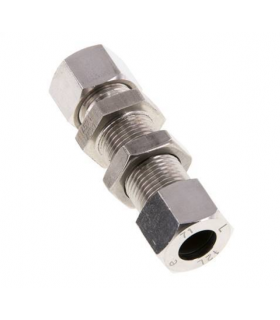

Le raccord à bague DIN 2353 , également connu sous le nom de raccord EO (Ermeto Original), est utilisé pour connecter des tubes rigides de manière sûre et fiable dans les systèmes hydrauliques et pneumatiques. Ce type de raccord utilise une bague de cisaillement, également appelée bague de compression, qui est placée sur la surface extérieure du tube dans un cône de 24 degrés et est comprimée contre le siège du raccord lors du serrage de l'écrou. Cela crée un joint étanche qui empêche les fuites et fournit une connexion résistante aux vibrations et aux hautes pressions. Le type de connexion est sûr contre les fuites et résistant aux charges dues aux changements de courbure, aux impulsions d'anticipation et à la rupture des tubes.
Ce type de joints peut être monté et démonté autant de fois que nécessaire. Ce type de connexion a été vérifié et certifié par de nombreuses sociétés de certification à travers le monde.
Il existe 3 variétés de raccords DIN 2353 en fonction des pressions avec lesquelles ils fonctionneront. Série LL basse pression jusqu'à 50 bar, série L légère jusqu'à des pressions de 250 bar et série S lourde pouvant fonctionner jusqu'à 800 bar.
Le raccord à bague DIN 2353 est largement utilisé dans les applications industrielles, automobiles et aérospatiales où une connexion sûre et fiable est requise pour le transport de fluides haute pression. Ce type de raccord est connu pour sa conception compacte, sa résistance à la corrosion et sa facilité de montage et de démontage.
