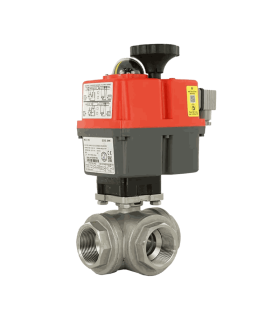

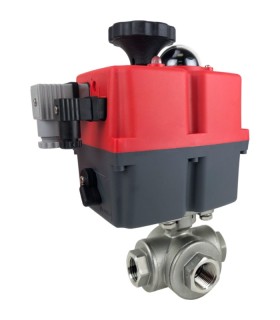

Atuadores elétricos ou válvulas motorizadas são dispositivos que transformam energia elétrica em energia cinética, produzindo movimento rotativo. São especialmente desenvolvidos e projetados para automação de válvulas, que transmitem o torque necessário para operar a válvula.
Possuem plano de acoplamento ISO-5211 para adaptação às válvulas, em alguns casos possui volante, que faz parte do equipamento padrão, permitindo o acionamento manual da válvula com tamanhos ou tamanhos muito grandes. Este movimento geralmente é de 0 – 90º, permitindo que as válvulas sejam abertas ou fechadas.
Para girar a válvula, é necessário torque (o equivalente rotacional da força linear). O atuador elétrico gera esse torque e o transmite ao eixo de saída, que se conecta à haste ou eixo da válvula. Isto, por sua vez, gira a esfera ou disco da válvula e abre ou fecha o orifício para permitir a passagem ou bloquear o fluxo. A quantidade de torque gerada por um atuador depende de sua engrenagem e da capacidade do motor. A capacidade do motor (torque) é uma especificação importante para o atuador, pois deve ser maior que o torque exigido pela válvula para garantir que ela possa abrir e fechar a válvula. Normalmente, o torque inicial é especificado como o torque necessário de uma válvula, pois é o torque mais alto necessário para girar a válvula.
Os atuadores elétricos são constituídos por um motor elétrico que, juntamente com uma caixa redutora, permite acionar um eixo, este é aquele que gira 90º permitindo a abertura ou fechamento da válvula, conforme mencionado anteriormente. Existem alguns modelos que podem girar 180º ou 270º Todo o conjunto é protegido por uma caixa plástica preparada para colocar os cabos através de conectores DIN.
Estão disponíveis em diversas tensões de operação, 12 VDC, 24VDC, 24VAC, 220VAC com proteção IP67. Incorporam um sensor térmico de temperatura e um controle manual de emergência para possíveis avarias ou paradas de emergência. Estão equipados com um indicador visual aberto/fechado, ao qual podem ser conectados cabos para transmitir um sinal elétrico a outros periféricos. Também podemos colocar chaves fim de curso, que são um componente eletromecânico dos atuadores.
Eles consistem em um came limitador de curso de fechamento e um came limitador de curso de abertura. Quando o atuador move uma válvula para a posição aberta ou fechada, o came da chave correspondente se move. Quando uma posição final é alcançada, o came do interruptor correspondente corta a eletricidade. Isto evita movimentos adicionais e fornece um assento limite. O assento limite é a manutenção de uma válvula na posição final desejada. Em alguns atuadores, os cames da chave limitadora são ajustáveis. Isso permite que você defina uma posição, como 75% aberta, como posição final. Os cames da chave limitadora podem ser incorporados em indicadores de posição como uma ligação mecânica entre a válvula e o atuador.

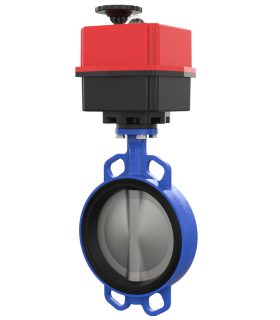

Eles têm uma alta faixa de torque. Também incorpora um controle elétrico de torque, o que significa que se desliga caso o torque seja excedido, para evitar possíveis danos ou quebras. Também possui controle manual ou comando de emergência. Atuadores elétricos são usados para controlar remotamente válvulas de esfera, borboleta e outras válvulas, aumentando enormemente a facilidade de operação de válvulas de giro de 90°, fornecendo controle remoto e automatizado.
Eles também fornecem torque suficiente para válvulas que exigem torques mais elevados que não podem ser gerados por um ser humano. Esses atuadores são utilizados em automação industrial, irrigação, abastecimento de água, dosagem de fluidos, sistemas de aquecimento e transporte ou transferência de fluidos, em qualquer tipo de indústria.
