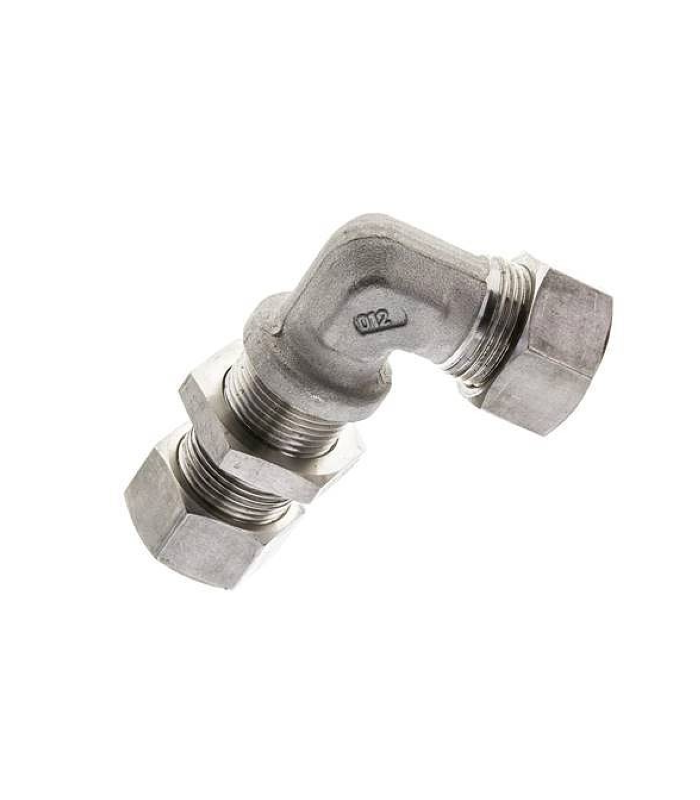

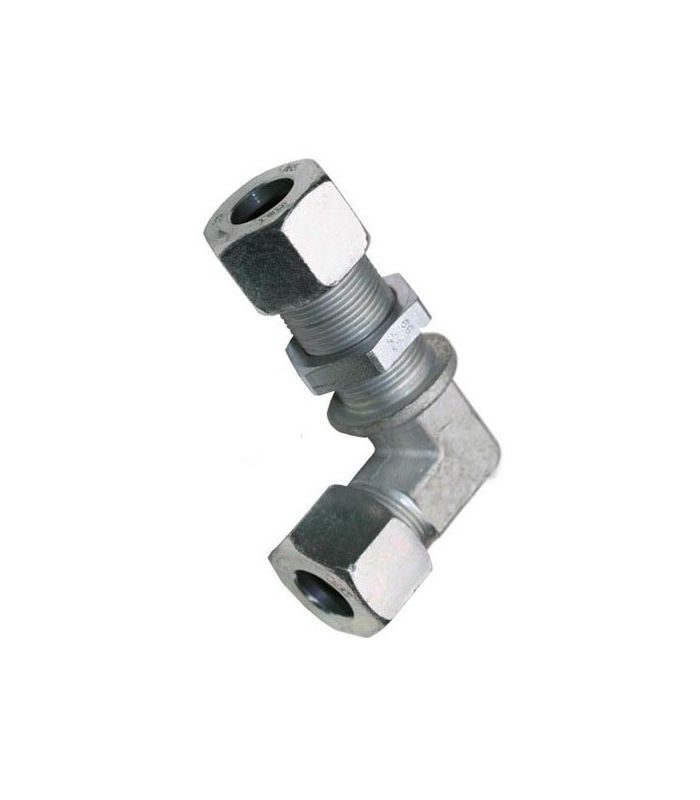

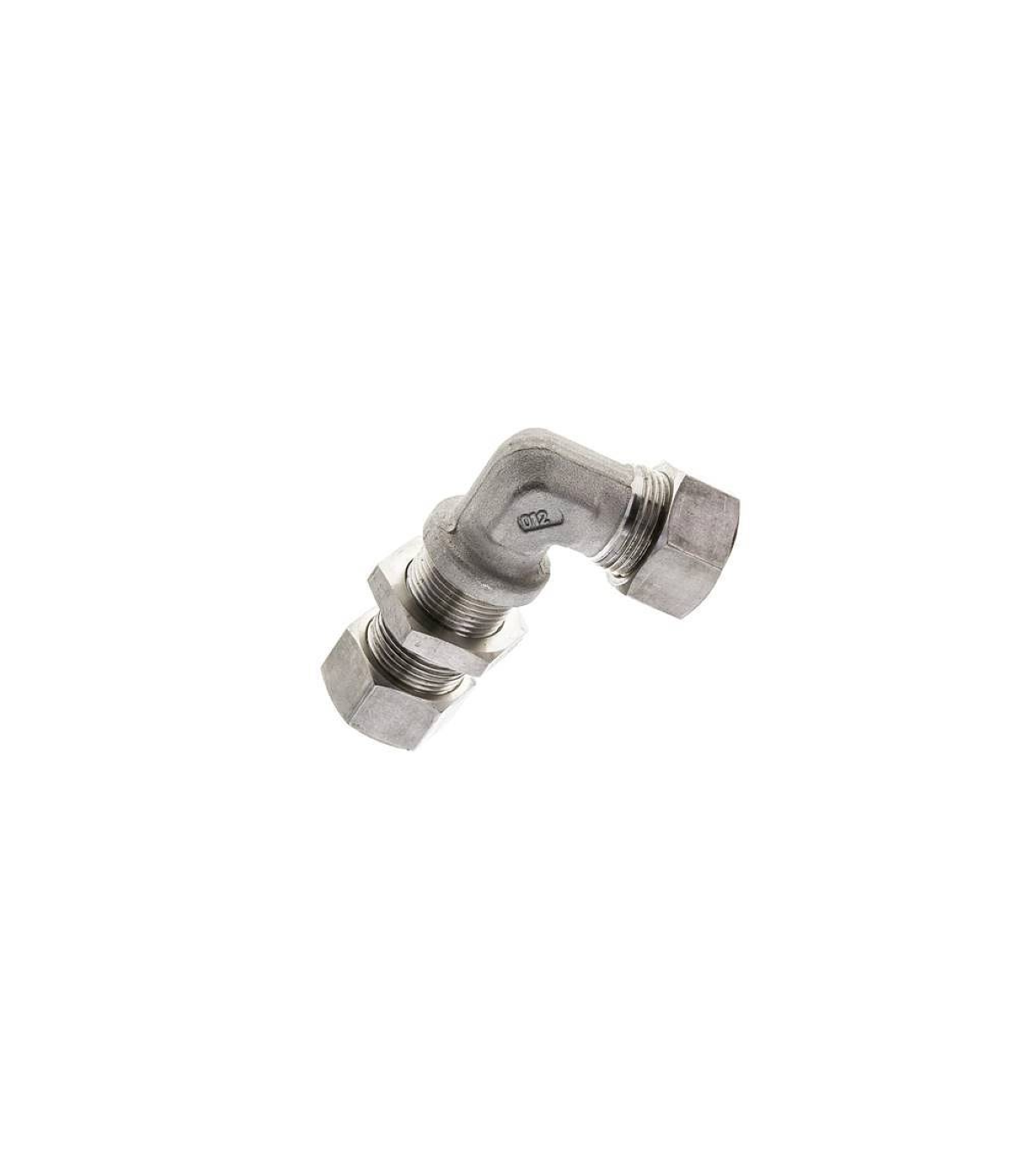

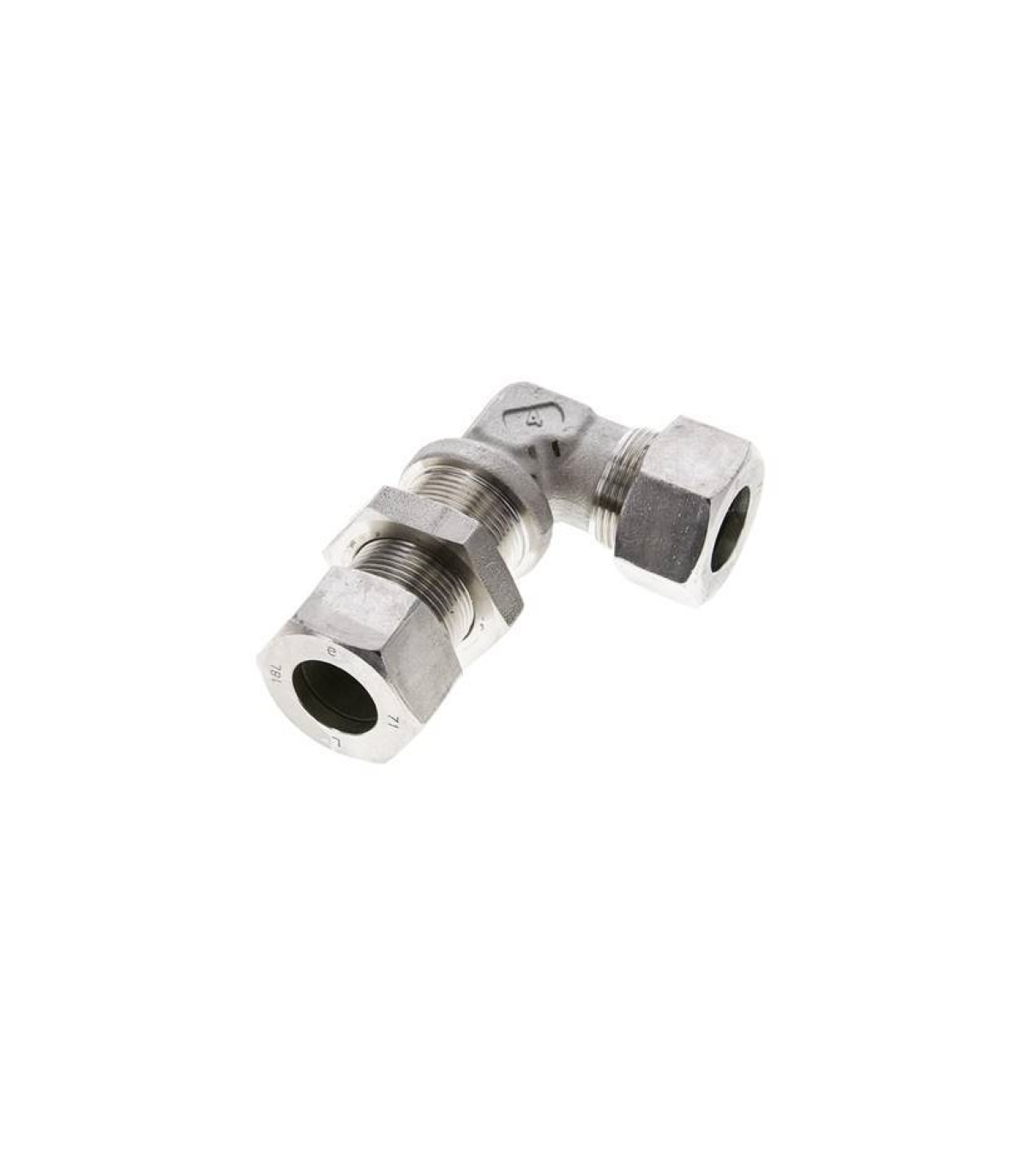

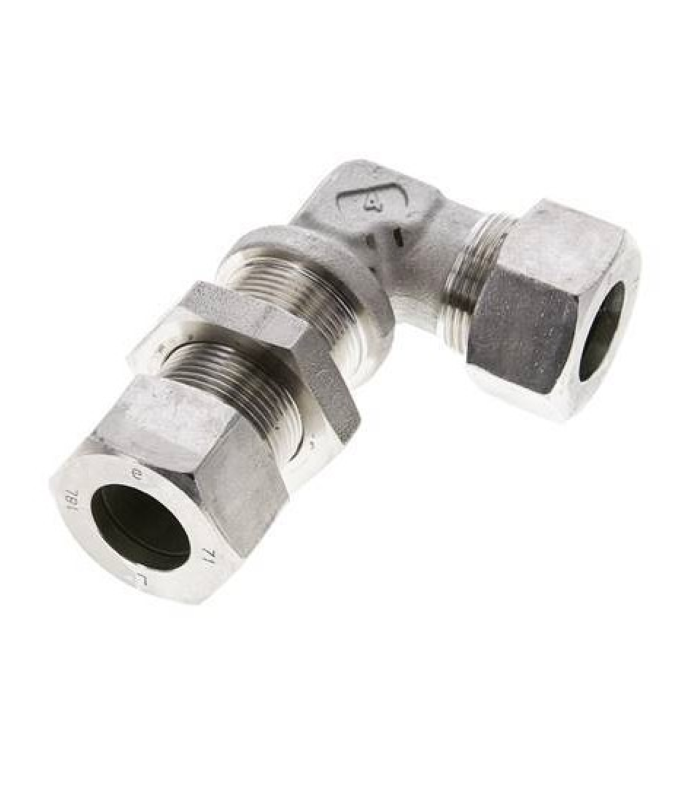

UNIÓN CODO TUBO PASAMUROS L INOX DIN-2353

Una unión codo tubo pasamuros L inox DIN-2353 permite el paso de un tubo a través de paneles, depósitos o paredes, incorporando un cambio de dirección de 90°.

Aplicaciones: hidráulica, industria química, alimentaria y farmacéutica.

Características principales:

  • Racor DIN-2353 ISO-8434
  • Fabricado en 1.4571 y 1.4404
  • Presiones, ver tabla adjunta.
  • Temperatura -60ºC / 200ºC.

Instrucciones de montaje

Lee masShow less
39,80 € (impuestos incl.)
32,89 € (impuestos excl.)
DIAMETROS
  • Ø 6
  • Ø 8
  • Ø 10
  • Ø 12
  • Ø 15
  • Ø 18
  • Ø 22
  • Ø 28
  • Ø 35
  • Ø 42
Referencia:
390700
Descripción

Unión codo tubo pasamuros L inox DIN-2353

La unión codo tubo pasamuros L norma DIN-2353 es un racor diseñado para permitir el paso de un tubo a través de paneles, depósitos o paredes, incorporando un cambio de dirección de 90°. Fabricada en acero inoxidable, garantiza una conexión segura, estanca y resistente en entornos industriales exigentes.

Ventajas técnicas

  • Permite cambio de dirección y paso a través de panel en una sola pieza
  • Alta estanqueidad y fiabilidad
  • Excelente resistencia a la corrosión
  • Montaje robusto y duradero

Aplicaciones

  • Sistemas hidráulicos
  • Instalaciones en depósitos y cuadros de maquinaria
  • Industria química, alimentaria y farmacéutica
  • Paso de fluidos a través de mamparas o estructuras

Ficha técnica de una unión codo tubo pasamuros L inox DIN-2353:

Referencia D1 D2 D3 L1 L2 L3 L4 L5 S1 S2 S3 Peso PN
390700 06 4 17 27 12 42 14 27 12 17 14 74 315
390701 08 6 19 29 14 42 17 27 12 19 17 95 315
390702 10 8 22 30 15 43 18 28 14 22 19 120 315
390703 12 10 24 32 17 44 20 29 17 24 22 142 315
390704 15 12 27 36 21 46 23 31 19 30 27 243 315
390705 18 15 32 40 23.5 49 24 32.5 24 36 32 373 315
390706 22 19 36 44 27.5 51 30 34.5 27 41 36 506 160
390707 28 24 42 47 30.5 52 34 35.5 36 46 41 679 160
390708 35 30 50 56 34.5 58 39 36.5 41 55 50 1043 160
390709 42 36 60 63 40 59 43 36 50 65 60 1569 160

Lee masShow less
