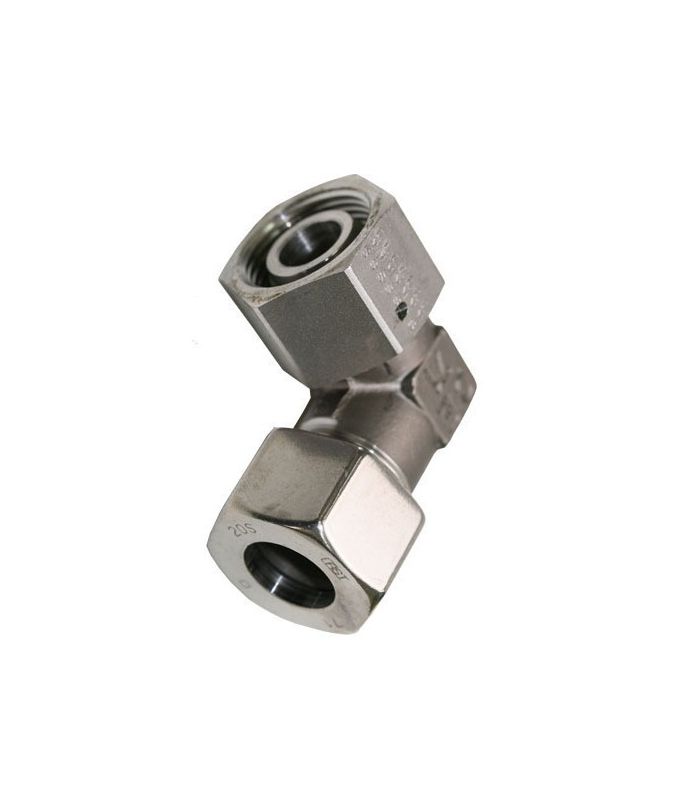

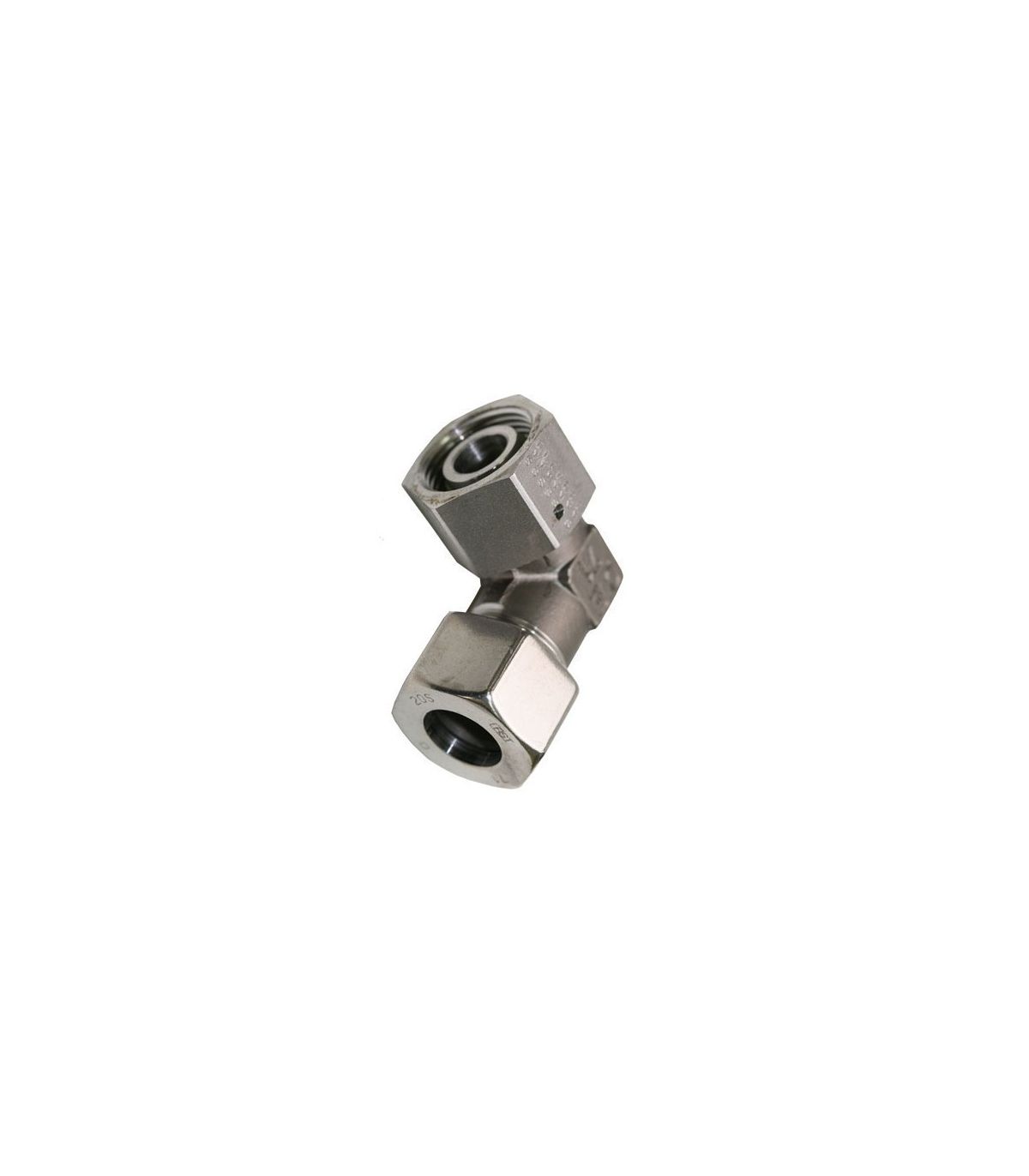

Il gomito girevole a L in acciaio inox DIN-2353 consente di cambiare la direzione del flusso e di regolare l'orientamento del raccordo durante il montaggio, facilitando l'installazione in spazi ristretti o configurazioni complesse.
Applicazioni: sistemi idraulici e pneumatici, industria chimica e alimentare.
Caratteristiche principali:
Un gomito girevole a L in acciaio inox DIN-2353 consente di deviare il flusso con un angolo di 90° mantenendo una connessione sicura e a tenuta stagna, con il vantaggio di poter orientare il raccordo nella posizione desiderata prima di fissarlo definitivamente.
Scheda tecnica di un gomito regolabile a L in acciaio inox DIN-2353:
| Codice | D1 | D2 | L1 | L2 | L3 | S1 | S2 | Peso | PN |
| 391400 | 06 | 4 | 27 | 12 | 26 | 12 | 14 | 44 | 315 |
| 391401 | 08 | 6 | 29 | 14 | 27,5 | 12 | 17 | 57 | 315 |
| 391402 | 10 | 8 | 30 | 15 | 29 | 14 | 19 | 75 | 315 |
| 391403 | 12 | 10 | 32 | 17 | 29,5 | 17 | 22 | 105 | 315 |
| 391404 | 15 | 12 | 36 | 21 | 32,5 | 19 | 27 | 166 | 315 |
| 391405 | 18 | 15 | 40 | 23,5 | 35,5 | 24 | 32 | 260 | 315 |
| 391406 | 22 | 19 | 44 | 27,5 | 38,5 | 27 | 36 | 444 | 160 |
| 391407 | 28 | 24 | 47 | 30,5 | 42 | 36 | 41 | 612 | 160 |
| 391408 | 35 | 30 | 56 | 34,5 | 51 | 41 | 50 | 693 | 160 |
| 391409 | 42 | 36 | 63 | 40 | 60 | 50 | 60 | 1216 | 160 |
