Che cosa sono le valvole pneumatiche?
Le valvole pneumatiche sono dispositivi progettati per controllare il flusso, la direzione e le condizioni dell'aria compressa all'interno di un sistema pneumatico. La loro funzione principale è quella di regolare, dirigere o interrompere il flusso d'aria, consentendo così il controllo di attuatori come cilindri pneumatici o motori.
Quali tipi di valvole pneumatiche esistono?
A. Valvole ausiliarie pneumatiche:

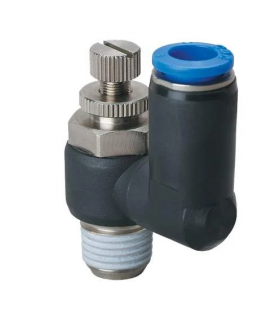

- Valvole di controllo del flusso. Questo tipo di valvola regola la velocità di un cilindro o di un dispositivo periferico associato tramite una manopola.

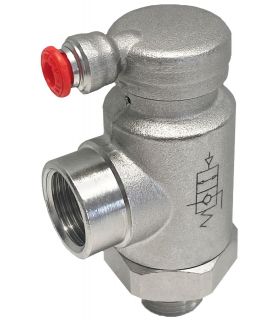

- Valvole di bloccaggio: questo tipo di valvola, tramite un dispositivo interno, impedisce la caduta improvvisa di una bombola in caso di rottura o incidente, evitando così rotture o danni che potrebbero verificarsi.

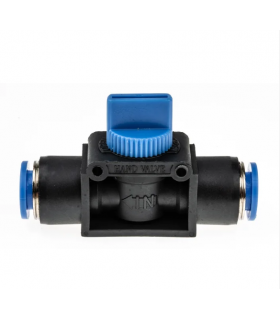

- Valvole a slitta Queste valvole vengono utilizzate per scaricare un circuito di aria compressa, tramite una slitta.
- Valvole di non ritorno. Queste valvole consentono il libero flusso dell'aria compressa in una direzione e ne impediscono il flusso nella direzione opposta.
- Valvole di sicurezza. Una valvola di sicurezza è un dispositivo di sicurezza utilizzato per evacuare il flusso necessario di fluido da un recipiente a pressione, un impianto o un'apparecchiatura, garantendo che la pressione massima consentita non venga costantemente superata. Questa valvola definisce la pressione massima e, impedendone il superamento, una molla si apre per rilasciare la pressione in eccesso.

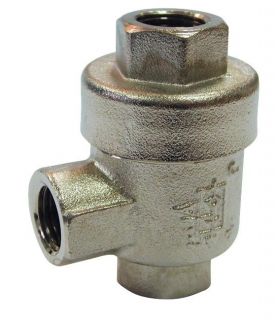

- Valvole logiche Esistono diverse valvole per controllare determinate manovre utilizzate nel pilotaggio pneumatico, come selettori di circuito, valvole NOT, valvole di simultaneità, sensori, scarichi rapidi, ecc.
B. Valvole pneumatiche manuali:
- Le valvole a sfera, note anche come valvole sferiche, sono un tipo di rubinetto utilizzato per regolare il flusso di un fluido in una tubazione. Sono caratterizzate da un meccanismo di regolazione interno a forma di sfera perforata. Una guarnizione in Teflon garantisce una tenuta ermetica.
- Valvole a farfalla: Una valvola a farfalla è un dispositivo per interrompere o regolare il flusso di un fluido in una tubazione aumentando o diminuendo l'area della sezione trasversale del flusso mediante una piastra o un disco, detto "farfalla", che ruota su un asse. Diminuendo l'area di flusso, aumenta la caduta di pressione locale attraverso la valvola, riducendo il flusso. Il tipo di chiusura varia a seconda del fluido in circolazione. Il corpo della valvola può essere realizzato in EPDM, NBR o PTFE. Il disco può essere realizzato anche in acciaio inossidabile o altro acciaio.
Le valvole pneumatiche manuali sono sicure, non esplosive e non producono calore eccessivo. Trovano impiego in tutti i tipi di industrie e settori grazie alla loro ampia gamma di applicazioni.
Che tipi di unità esistono?
Per quanto riguarda il loro funzionamento, possono essere manuali, meccanici, elettrici (elettrovalvole) o pneumatici (a comando pilota), a seconda del livello di automazione del sistema.
In quali settori vengono utilizzate le valvole pneumatiche?
Grazie alla loro velocità di risposta, affidabilità e facilità di integrazione, trovano ampio impiego in settori quali l'automazione industriale, la robotica, l'industria alimentare e l'imballaggio.
