Esistono diversi tipi di raccordi comunemente utilizzati nei sistemi e nelle apparecchiature pneumatiche.
Queste sono alcune delle tipologie più utilizzate:
Raccordi push-to-connect Conosciuti anche come raccordi a collegamento rapido , raccordi istantanei o raccordi istantanei, questi raccordi consentono connessioni facili e veloci senza la necessità di strumenti aggiuntivi. Hanno un meccanismo di spinta che mantiene saldamente il tubo in posizione. Gli accessori push-to-connect sono apprezzati per la loro semplicità e praticità. Possono essere realizzati in plastica, ottone o acciaio inossidabile.
Raccordi a compressione o dado e bicono – I raccordi a compressione creano una tenuta comprimendo una ghiera, bicono o ovale, attorno al tubo o al tubo flessibile. Sono costituiti da un dado, un anello di compressione (ghiera) e un corpo. Quando si stringe il dado, la ghiera viene compressa sul tubo, formando una connessione salda e sicura. I raccordi a compressione sono affidabili e adatti per applicazioni ad alta pressione. Una volta premuto il bicono o la ghiera non è più possibile riutilizzarlo. Sono realizzati in ottone, plastica o acciaio inossidabile.

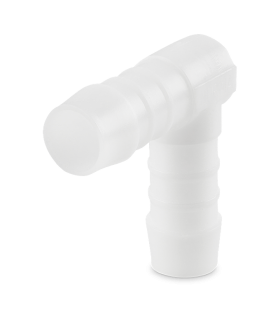

Raccordi a innesto: i raccordi a innesto hanno un'estremità a innesto seghettata o scanalata che afferra l'interno del tubo o del tubo flessibile. Vengono generalmente utilizzati con tubi flessibili e richiedono l'uso di fascette stringitubo per fissare la connessione. I raccordi a zipolo sono economici e ampiamente utilizzati nei sistemi pneumatici a bassa pressione. Sono realizzati in acciaio inossidabile e ottone nichelato.
Raccordi filettati: i raccordi filettati hanno filettature maschio o femmina che si avvitano nelle porte o connettori filettati corrispondenti. Forniscono una connessione sicura e a prova di perdite e sono comunemente utilizzati in applicazioni che richiedono una pressione più elevata o dimensioni di tubi maggiori. I raccordi filettati spesso richiedono l'uso di sigillante per filettature, come nastro in Teflon o composto sigillante per filettature, per garantire una tenuta adeguata. Sono realizzati in acciaio inossidabile e ottone nichelato.
Tutti questi tipi di raccordi pneumatici hanno infinite applicazioni e vengono utilizzati in tutti i tipi di industria.
