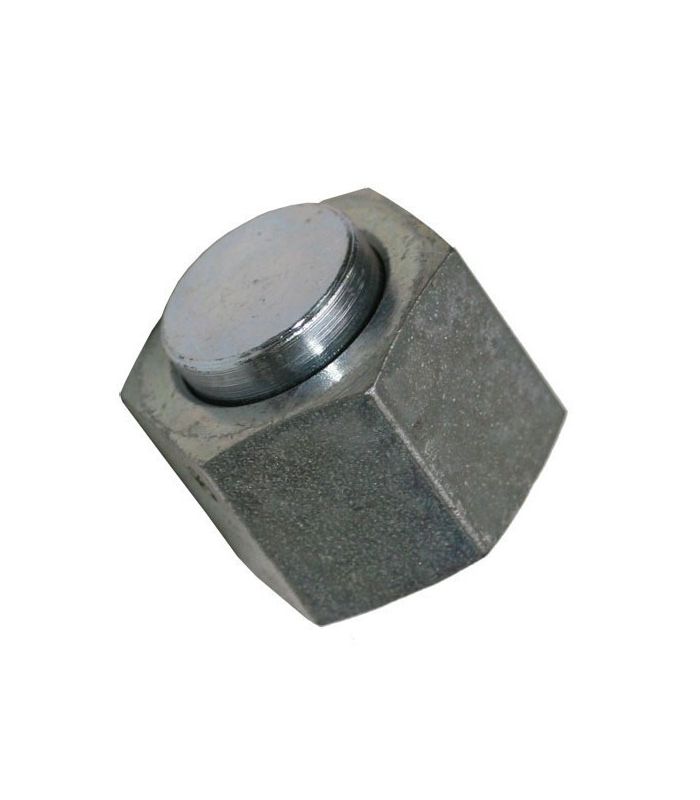

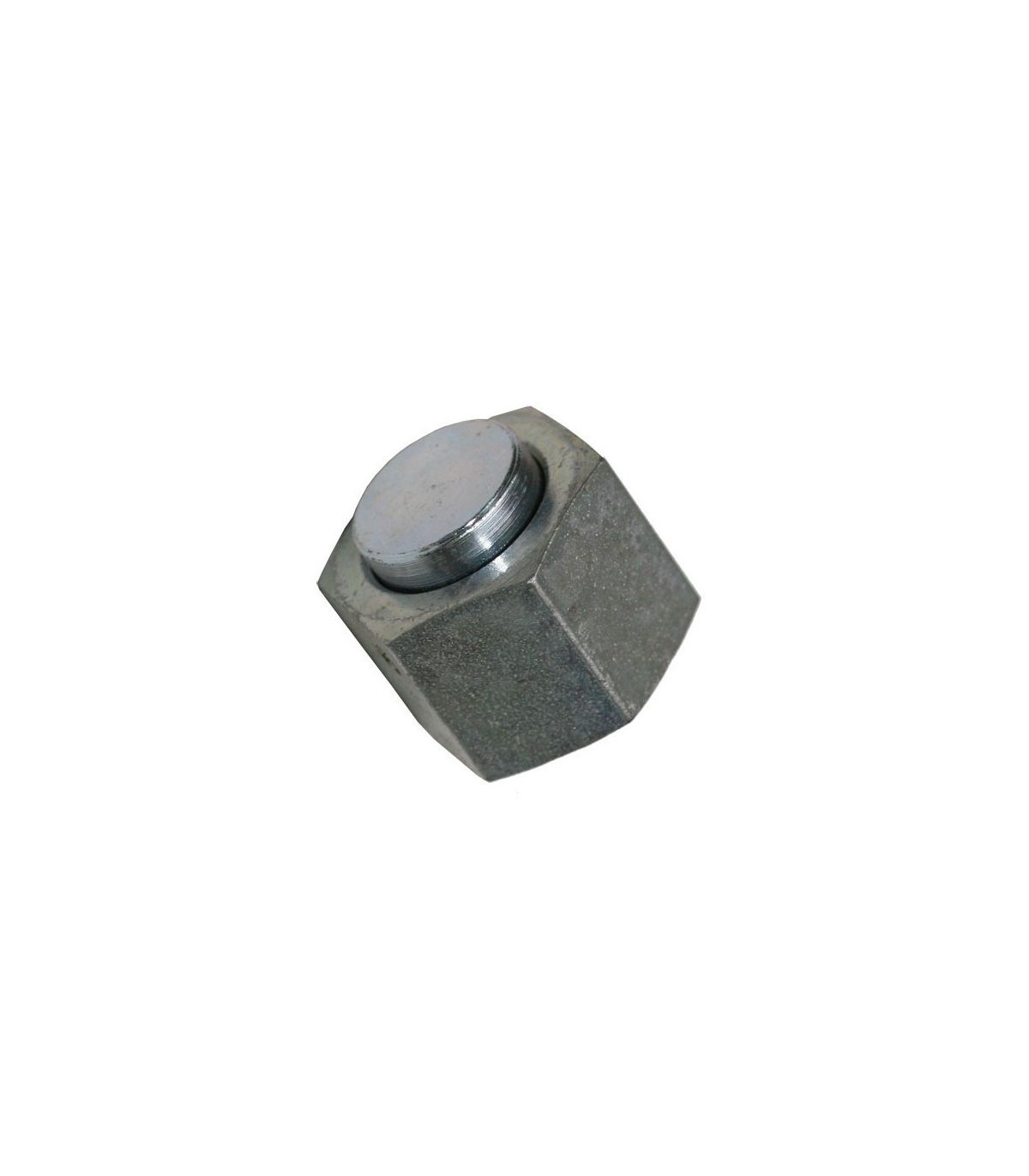

Ein L-förmiger Verschraubungsstopfen aus Edelstahl nach DIN 2353 ist ein Dichtungselement für Hochdruck-Hydrauliksysteme. Seine Hauptfunktion besteht darin, das Ende eines Rohrs oder den Auslass eines nicht verwendeten Formstücks hermetisch abzudichten.
Hauptmerkmale:
Ein L-förmiger Verschraubungsstopfen aus Edelstahl DIN 2353 ist ein Hochdruck-Dichtungselement, das zum Abdichten von Anschlussöffnungen in Formstückkörpern gemäß ISO 8434-1 / DIN 235 dient. Seine Konstruktion gewährleistet eine wasserdichte Abdichtung durch mechanischen Druck.
Es handelt sich um ein männliches Dichtungselement. Es wird in den Konus eines Fittings eingesetzt, um den Flüssigkeitsdurchfluss zu unterbrechen. Es ist unerlässlich für Wartungsarbeiten oder zum dauerhaften bzw. vorübergehenden Absperren von Durchflussleitungen.
Technisches Datenblatt für einen L-förmigen Edelstahl-Verschlussstopfen DIN-2353:
| Referenz | D1 | L1 | S1 | Gewicht | PN |
| 392100 | 06 | 17,5 | 14 | 15 | 315 |
| 392101 | 08 | 18,5 | 17 | 24 | 315 |
| 392102 | 10 | 19.0 | 19 | 33 | 315 |
| 392103 | 12 | 19.0 | 22 | 46 | 315 |
| 392104 | 15 | 19,5 | 27 | 76 | 315 |
| 392105 | 18 | 20.0 | 32 | 111 | 315 |
| 392106 | 22 | 20,5 | 36 | 162 | 160 |
| 392107 | 28 | 21,5 | 41 | 220 | 160 |
| 392108 | 35 | 23,5 | 50 | 376 | 160 |
| 392109 | 42 | 23,5 | 60 | 558 | 160 |
