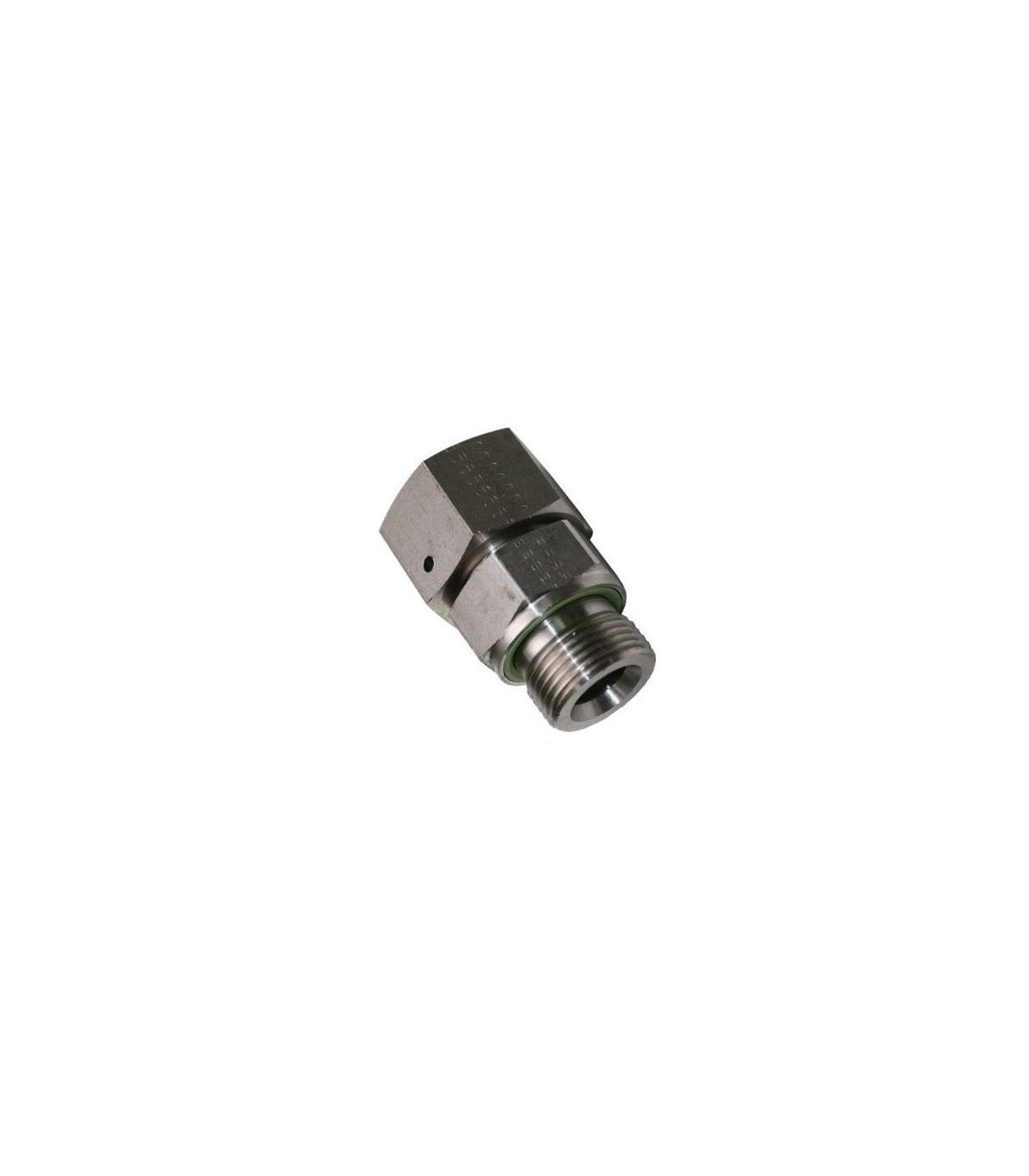

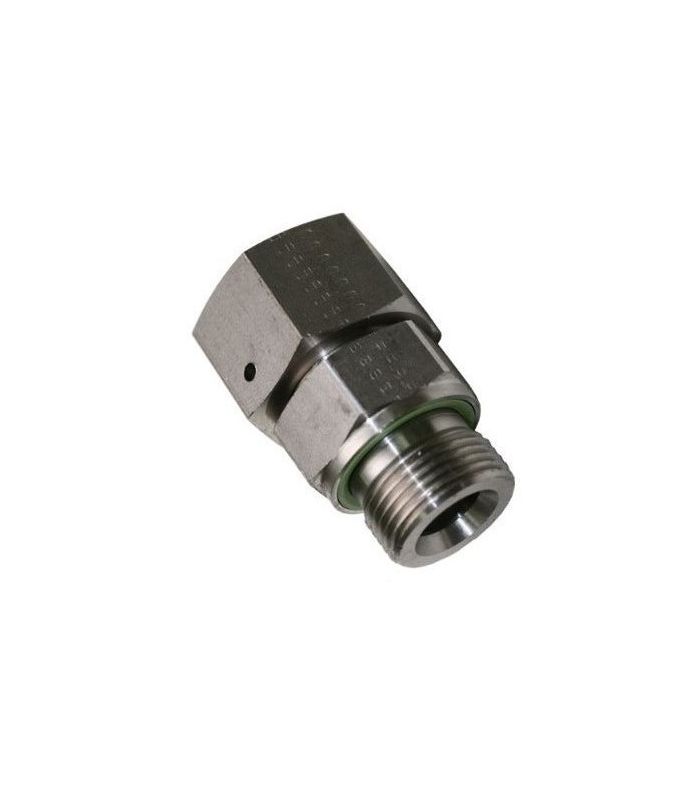

Il raccordo a L dritto e regolabile in acciaio inox DIN-2353 consente di regolare la posizione del raccordo durante il montaggio, facilitando l'installazione in spazi ristretti e garantendo una connessione stagna e sicura.
Applicazioni: sistemi idraulici e pneumatici, industria chimica e petrolchimica, settore alimentare e farmaceutico.
Caratteristiche principali:
Il raccordo girevole a L in acciaio inox DIN-2353 è progettato per il collegamento di tubi in sistemi pneumatici e idraulici. Consente il collegamento di un tubo a una porta filettata, con il vantaggio di poter orientare il raccordo nella posizione desiderata prima del serraggio finale, garantendo un'installazione corretta senza sollecitare il tubo.
Scheda tecnica del raccordo diritto regolabile a L in acciaio inox DIN-2353:
| Codice | D1 | T | D2 | L1 | Yo | S1 | S2 | Peso | PN |
| 392200 | 06 | 1/8" | 3.3 | 24,5 | 8 | 14 | 14 | 24 | 215 |
| 392201 | 08 | 1/4" | 5 | 29,5 | 12 | 19 | 17 | 52 | 315 |
| 392202 | 10 | 1/4" | 6.5 | 27,5 | 12 | 19 | 19 | 47 | 315 |
| 392204 | 12 | 3/8" | 8 | 34 | 12 | 22 | 22 | 87 | 315 |
| 392203 | 12 | 1/4" | 8 | 28,5 | 12 | 19 | 22 | 61 | 315 |
| 392205 | 12 | 1/2" | 8 | 34,5 | 14 | 27 | 22 | 121 | 315 |
| 392206 | 15 | 1/2" | 10 | 31 | 14 | 27 | 27 | 125 | 315 |
| 392207 | 18 | 1/2" | 13 | 31,5 | 14 | 27 | 32 | 132 | 315 |
| 392208 | 22 | 3/4" | 16.5 | 32,5 | 16 | 32 | 36 | 183 | 160 |
| 392209 | 28 | 1" | 22 | 35 | 18 | 41 | 41 | 262 | 160 |
| 392210 | 35 | 1-1/4" | 28 | 42,5 | 20 | 50 | 50 | 436 | 160 |
| 392211 | 42 | 1-1/2" | 34 | 46,5 | 22 | 55 | 60 | 615 | 160 |
