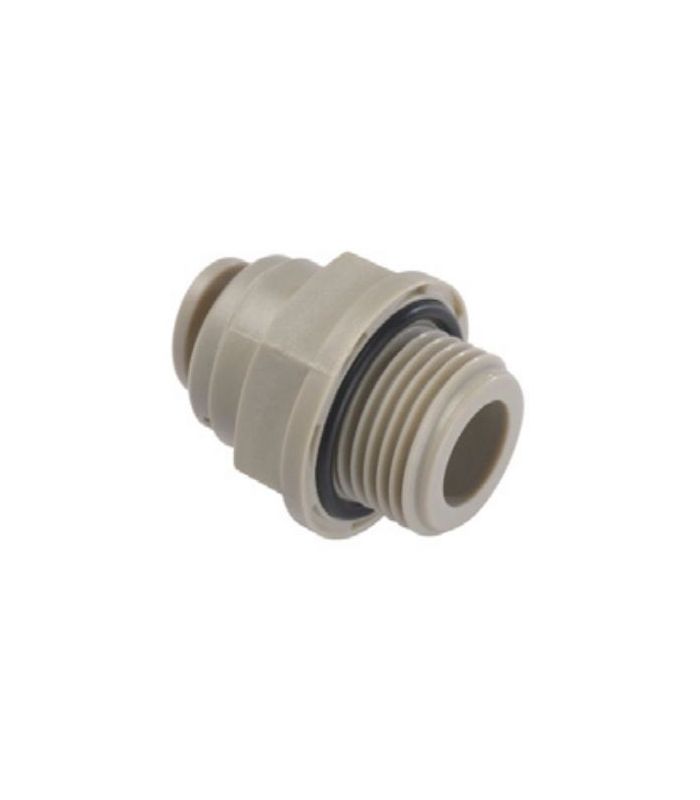

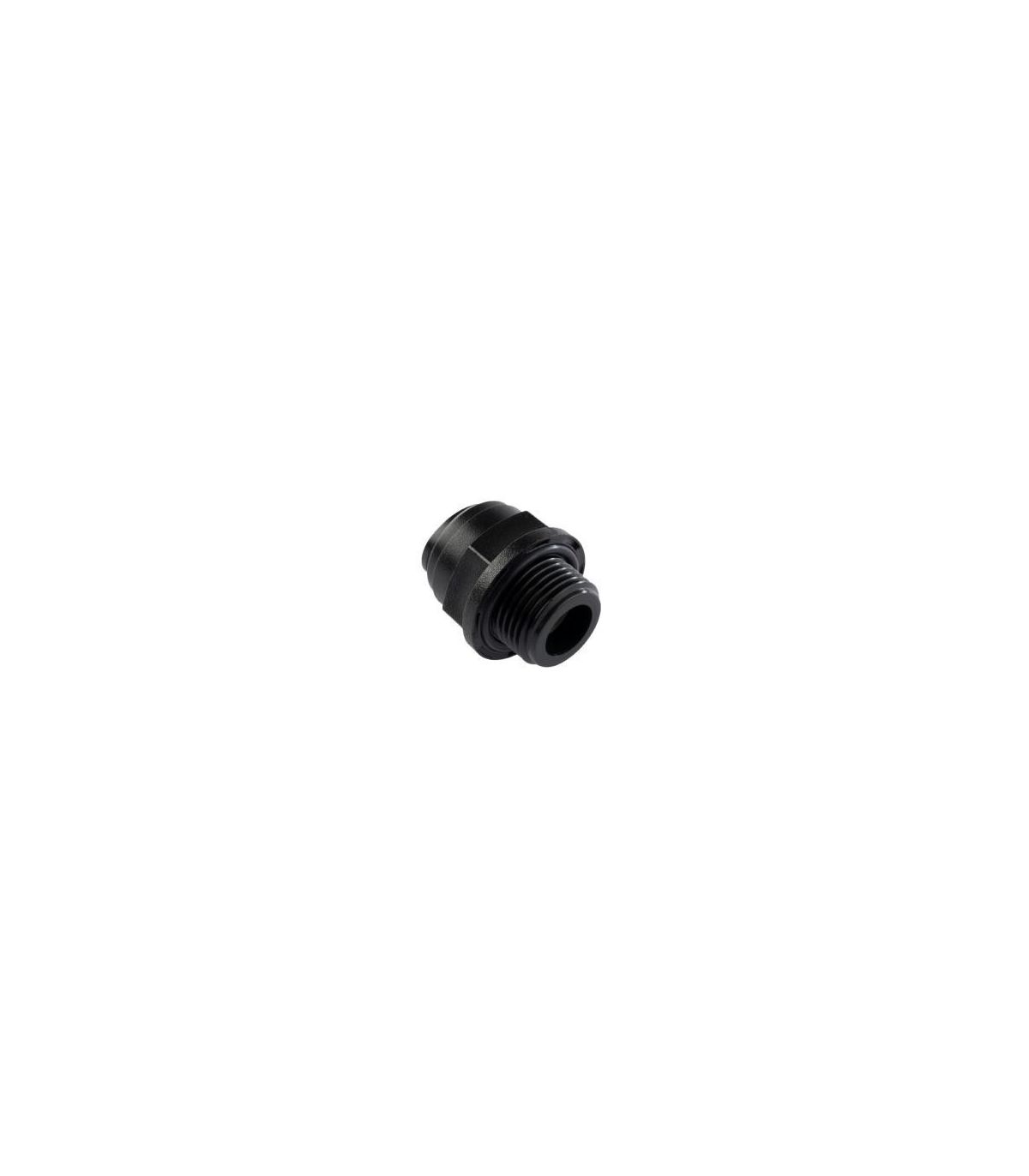

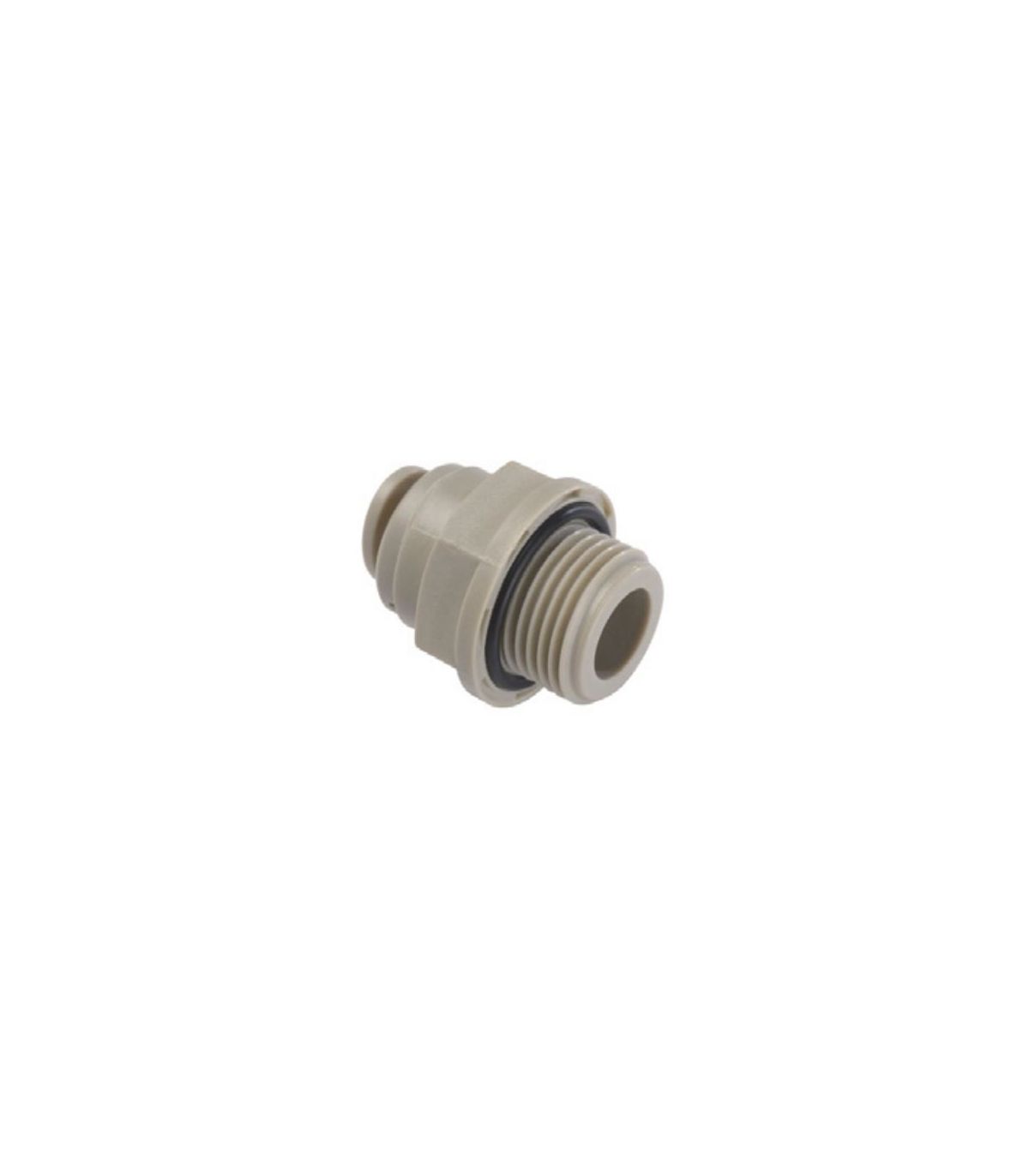

Tubo di raccordo dritto filettatura cilindrica metrica
Un raccordo dritto con filettatura cilindrica metrica è un raccordo di collegamento utilizzato per unire un tubo a un componente dotato di filettatura cilindrica metrica interna o esterna, mantenendo una connessione diretta e allineata.
Caratteristiche principali:
Un raccordo dritto con filettatura cilindrica metrica è un raccordo di collegamento utilizzato per unire un tubo a un componente dotato di filettatura cilindrica metrica interna o esterna, mantenendo una connessione diretta e allineata.
Si tratta di un pezzo progettato con un'estremità per il collegamento del tubo e un'estremità con filettatura metrica cilindrica , standardizzata secondo il sistema metrico ISO, che richiede un elemento di tenuta aggiuntivo come un O-ring o una rondella per garantire la tenuta stagna.
Scheda tecnica per il giunto dritto tra tubo filettato cilindrico metrico:
| CODICE | ØD | T | A | B | ØE | L | H (esadecimale) | PESO (g) |
| 36010010 | 4 | G1/8" | 6.0 | 14.7 | 16.6 | 21.9 | 15 | 3.3 |
| 36010011 | G1/4" | 8.5 | 14.7 | 20.5 | 23.9 | 18 | 4.8 | |
| 36010019 | 6 | G1/8" | 6.0 | 16.1 | 16.6 | 24.1 | 15 | 3.3 |
| 36010020 | G1/4" | 8.5 | 16.1 | 20.5 | 24.1 | 18 | 4.8 | |
| 36010023 | 8 |
G1/8" | 6.0 | 17.5 | 18.5 | 27.0 | 17 | 5.2 |
| 36010024 | G1/4" | 8.5 | 17.5 | 20.5 | 28.5 | 18 | 6.1 | |
| 36010025 | G3/8" | 9.0 | 17.5 | 24.0 | 26.5 | 21 | 7.0 | |
| 36010026 | G1/2" | 12.5 | 17.5 | 28.5 | 29,5 | 26 | 11.9 | |
| 36010029 | 10 | G1/4" | 8.5 | 17.5 | 24.1 | 30.8 | 19 | 7.2 |
| 36010030 | G3/8" | 9.0 | 20.1 | 24.2 | 26.3 | 21 | 7.0 | |
| 36010031 | G1/2" | 12.5 | 20.1 | 28.5 | 29,8 | 26 | 7.9 | |
| 36010033 | 12 | G3/8" | 9.0 | 24.7 | 27.0 | 34.2 | 24 | 11.6 |
| 36010034 | 1/2" | 12.5 | 24.7 | 28.5 | 32.7 | 26 | 12.5 |
