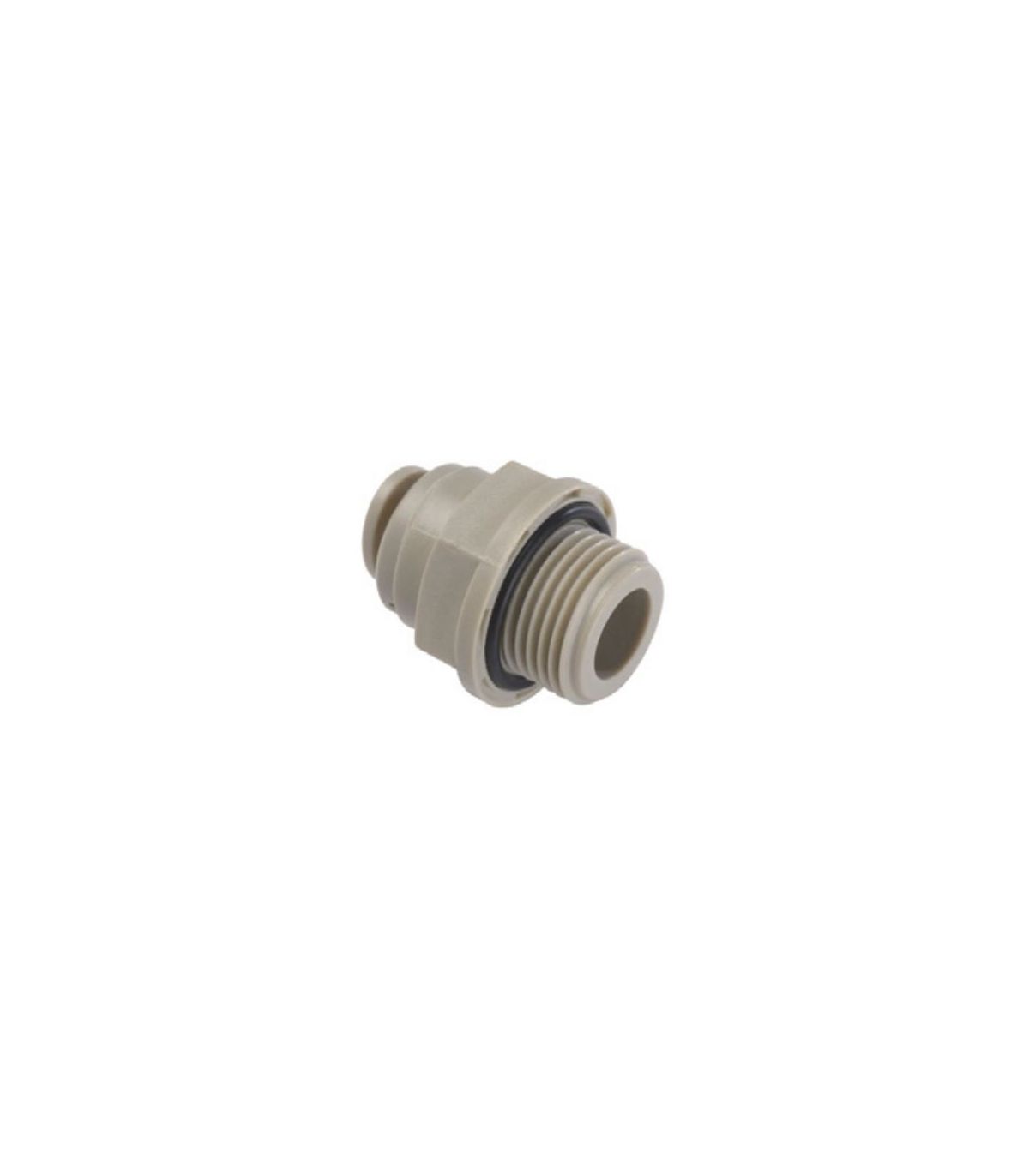

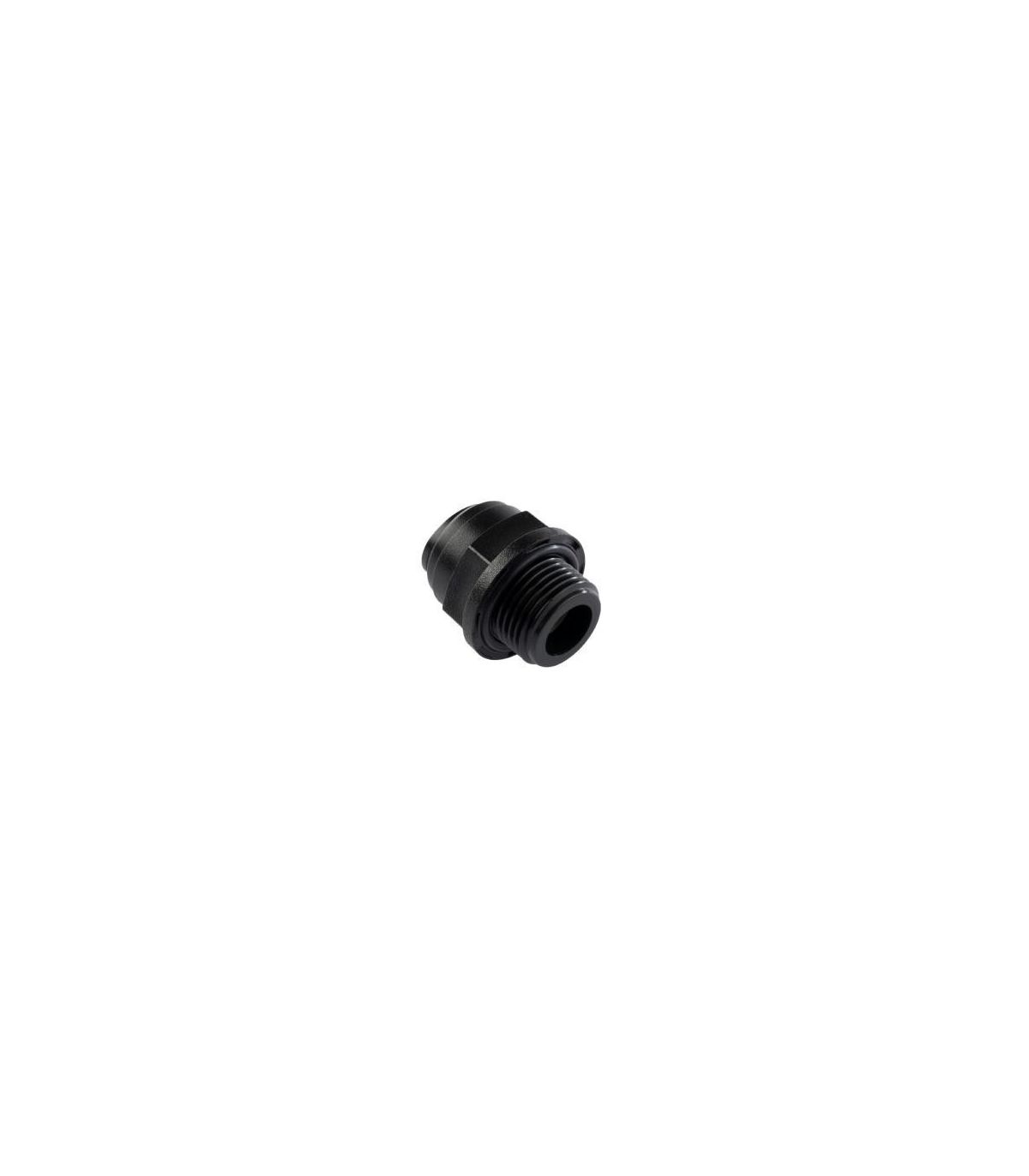

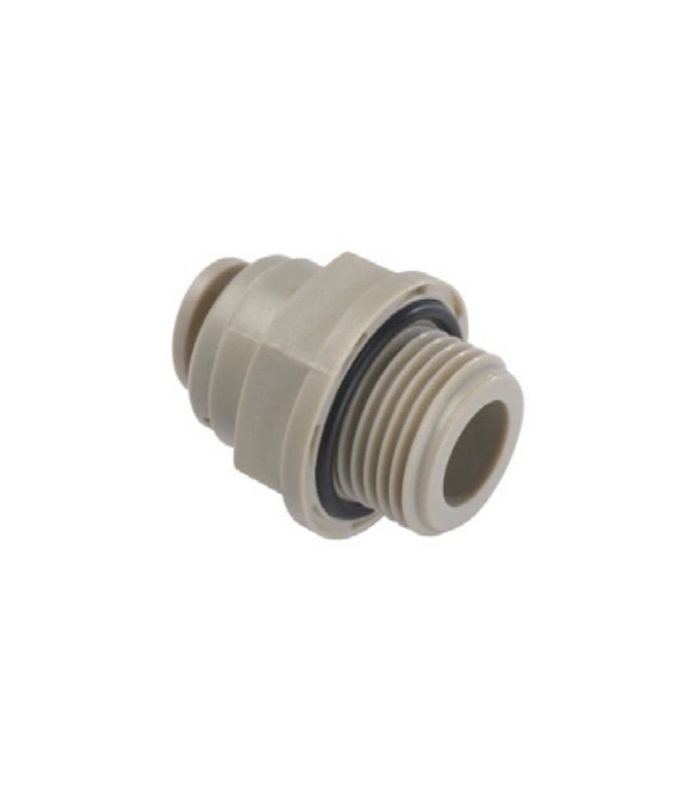

Raccord droit pour tuyau cylindrique à filetage métrique
Un raccord droit à filetage cylindrique métrique est un raccord utilisé pour joindre un tuyau à un composant doté d'un filetage cylindrique métrique interne ou externe, assurant une connexion directe et alignée.
Caractéristiques principales :
Un raccord droit à filetage cylindrique métrique est un raccord utilisé pour joindre un tuyau à un composant doté d'un filetage cylindrique métrique interne ou externe, assurant une connexion directe et alignée.
Il s'agit d'une pièce conçue avec une extrémité pour le raccordement d'un tube et une extrémité avec un filetage métrique cylindrique , normalisé selon le système métrique ISO, qui nécessite un élément d'étanchéité supplémentaire tel qu'un joint torique ou une rondelle pour assurer l'étanchéité.
Fiche technique du raccord droit pour tube fileté cylindrique métrique :
| CODE | ØD | T | À | B | ØE | L | H (Hex) | POIDS (g) |
| 36010010 | 4 | G1/8" | 6.0 | 14.7 | 16.6 | 21.9 | 15 | 3.3 |
| 36010011 | G1/4" | 8.5 | 14.7 | 20,5 | 23.9 | 18 | 4.8 | |
| 36010019 | 6 | G1/8" | 6.0 | 16.1 | 16.6 | 24.1 | 15 | 3.3 |
| 36010020 | G1/4" | 8.5 | 16.1 | 20,5 | 24.1 | 18 | 4.8 | |
| 36010023 | 8 |
G1/8" | 6.0 | 17,5 | 18,5 | 27.0 | 17 | 5.2 |
| 36010024 | G1/4" | 8.5 | 17,5 | 20,5 | 28,5 | 18 | 6.1 | |
| 36010025 | G3/8" | 9.0 | 17,5 | 24.0 | 26,5 | 21 | 7.0 | |
| 36010026 | G1/2" | 12,5 | 17,5 | 28,5 | 29,5 | 26 | 11.9 | |
| 36010029 | 10 | G1/4" | 8.5 | 17,5 | 24.1 | 30,8 | 19 | 7.2 |
| 36010030 | G3/8" | 9.0 | 20.1 | 24.2 | 26.3 | 21 | 7.0 | |
| 36010031 | G1/2" | 12,5 | 20.1 | 28,5 | 29,8 | 26 | 7.9 | |
| 36010033 | 12 | G3/8" | 9.0 | 24.7 | 27.0 | 34.2 | 24 | 11.6 |
| 36010034 | 1/2" | 12,5 | 24.7 | 28,5 | 32,7 | 26 | 12,5 |
