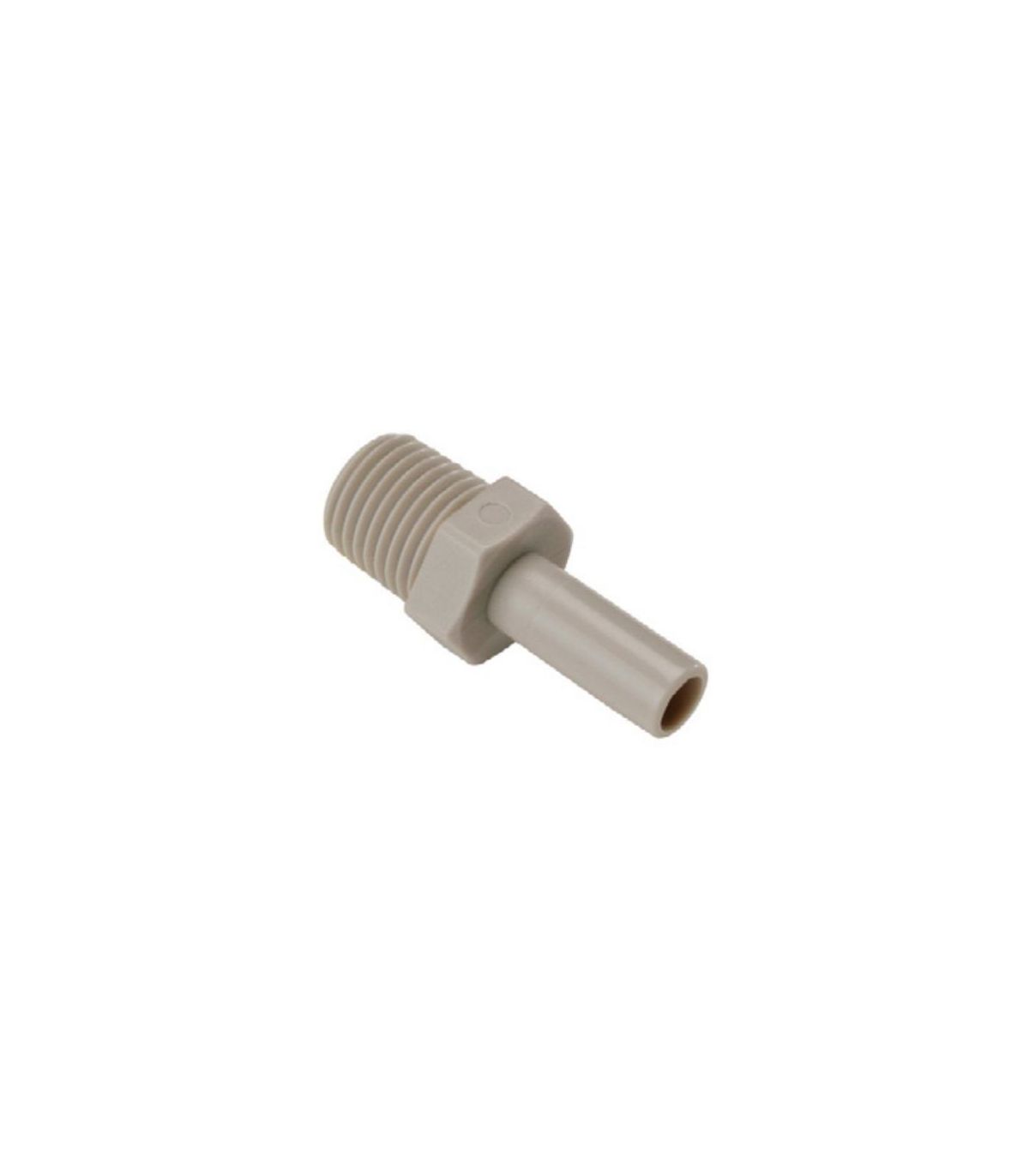

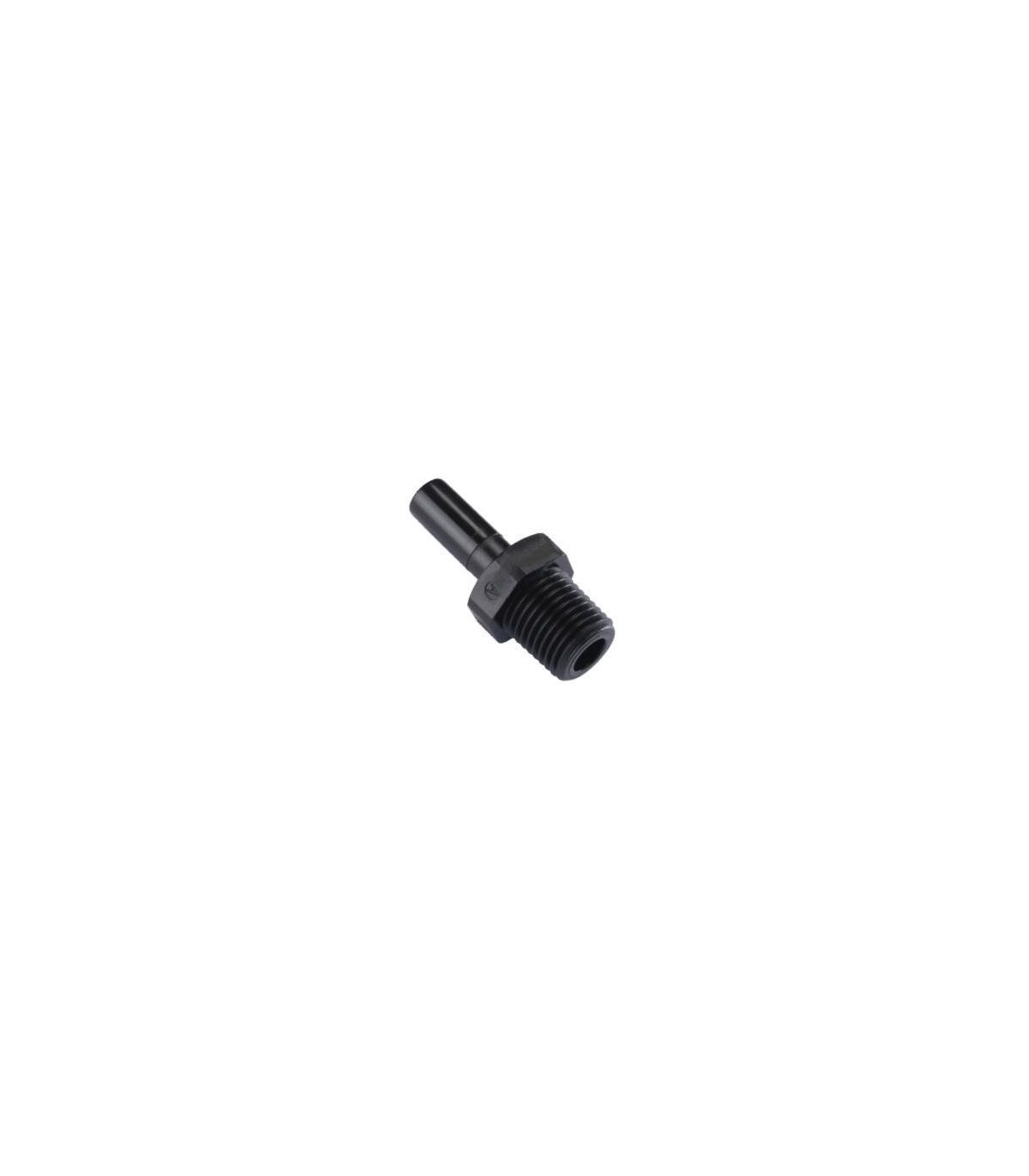

Adaptateur de tube à filetage mâle métrique
Un adaptateur de tuyau fileté mâle métrique est un raccord utilisé pour connecter un tuyau ou un flexible à un composant doté d'un filetage femelle métrique, assurant ainsi un joint ferme et étanche.
Caractéristiques principales :
L' adaptateur de tube fileté mâle métrique est une pièce conçue avec une extrémité pour le raccordement d'un tube et une extrémité avec un filetage mâle standardisé selon le système métrique, utilisée dans les systèmes pneumatiques, hydrauliques ou industriels pour la conduction de fluides ou d'air.
Spécifications techniques de l'adaptateur de tube fileté mâle métrique :
| Code | ØD | T | À | B | ØE | L | H (Hex) | Poids (g) |
| 36040010 | 4 | R1/8" | 9.1 | 18.0 | 14.4 | 33.1 | 13 | 2.6 |
| 36040011 | R1/4" | 13.1 | 18.0 | 18,5 | 37.1 | 17 | 4.2 | |
| 36040019 | 6 | R1/8" | 9.1 | 19,5 | 14.4 | 34.6 | 13 | 2.8 |
| 36040020 | R1/4" | 13.1 | 19,5 | 18,5 | 38.6 | 17 | 4.3 | |
| 36040023 | 8 | R1/8" | 9.1 | 21.0 | 14.4 | 36.1 | 13 | 3.0 |
| 36040024 | R1/4" | 13.1 | 21.0 | 18,5 | 40.1 | 17 | 4.6 | |
| 36040025 | R3/8" | 13,5 | 21.0 | 23.0 | 40,5 | 21 | 6.2 | |
| 36040029 | 10 | R1/4" | 13.1 | 24.0 | 18,5 | 43.1 | 17 | 5.3 |
| 36040030 | R3/8" | 13,5 | 24.0 | 23.0 | 44.0 | 21 | 6.8 | |
| 36040031 | R1/2" | 16.3 | 24.0 | 26,5 | 47.0 | 24 | 10.6 | |
| 36040033 | 12 | R3/8" | 13,5 | 28.0 | 23.0 | 48.0 | 21 | 7.3 |
| 36040034 | R1/2" | 16,5 | 28.0 | 26,5 | 51.0 | 24 | 11.0 |
