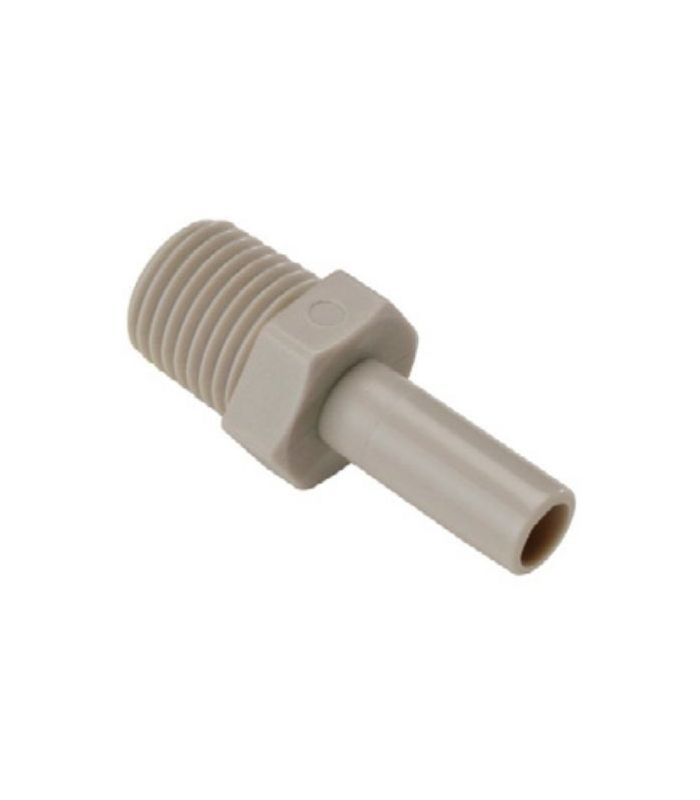

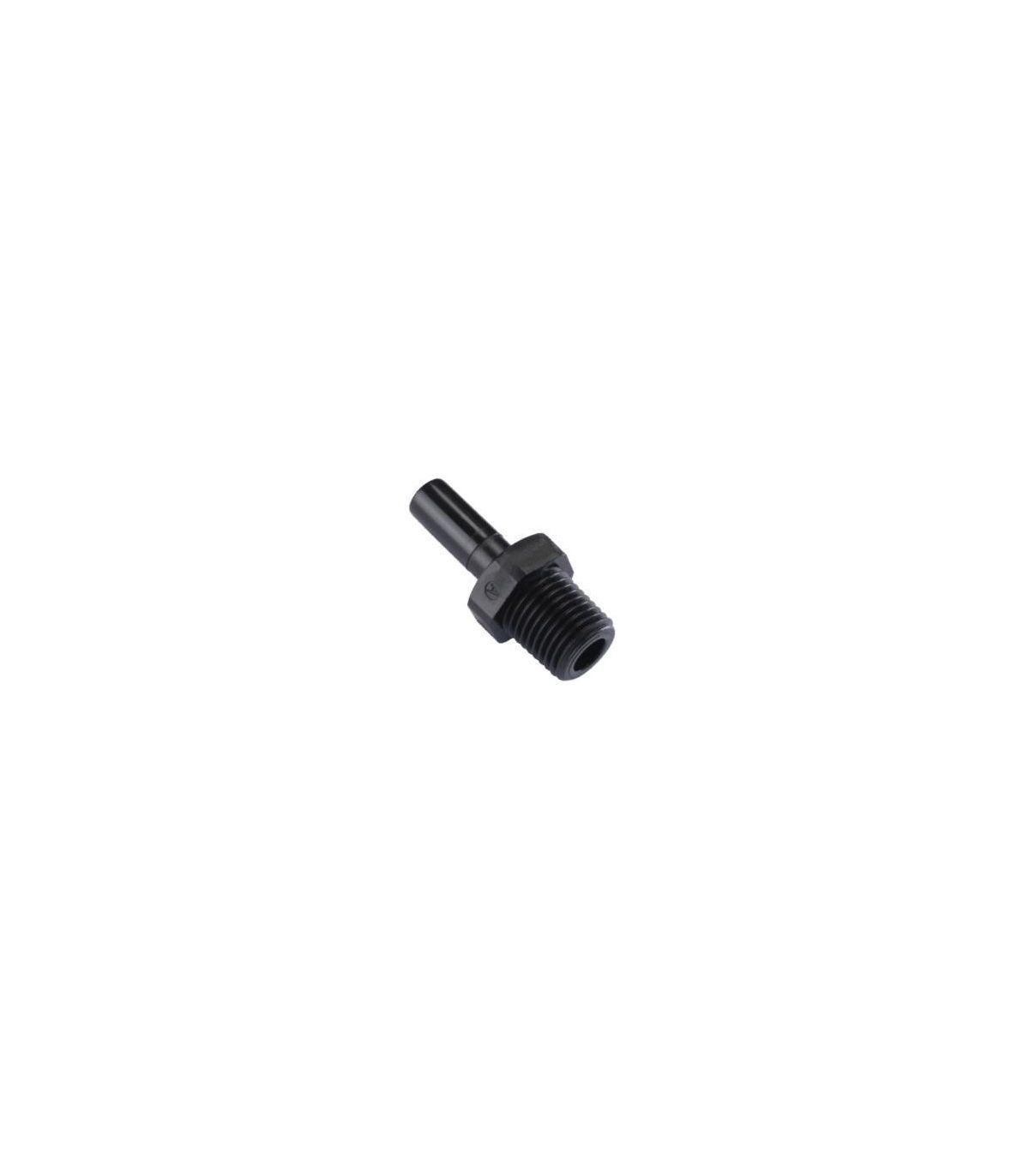

metrischer Rohradapter mit Außengewinde
Ein metrischer Rohrverbinder mit Außengewinde ist ein Verbindungsstück, das dazu dient, ein Rohr oder einen Schlauch mit einem Bauteil mit metrischem Innengewinde zu verbinden und so eine feste und wasserdichte Verbindung zu gewährleisten.
Hauptmerkmale:
Der metrische Rohrverbinder mit Außengewinde ist ein Bauteil, das an einem Ende für den Rohranschluss und am anderen Ende mit einem genormten Außengewinde nach metrischem System ausgestattet ist und in pneumatischen, hydraulischen oder industriellen Systemen zur Förderung von Flüssigkeiten oder Luft eingesetzt wird.

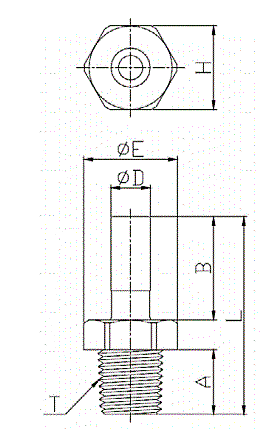

Technische Spezifikationen für den metrischen Rohradapter mit Außengewinde:
| Code | ØD | T | ZU | B | ØE | L | H (Hex) | Gewicht (g) |
| 36040010 | 4 | R1/8" | 9.1 | 18.0 | 14.4 | 33.1 | 13 | 2.6 |
| 36040011 | R1/4" | 13.1 | 18.0 | 18,5 | 37.1 | 17 | 4.2 | |
| 36040019 | 6 | R1/8" | 9.1 | 19,5 | 14.4 | 34,6 | 13 | 2.8 |
| 36040020 | R1/4" | 13.1 | 19,5 | 18,5 | 38,6 | 17 | 4.3 | |
| 36040023 | 8 | R1/8" | 9.1 | 21.0 | 14.4 | 36.1 | 13 | 3.0 |
| 36040024 | R1/4" | 13.1 | 21.0 | 18,5 | 40.1 | 17 | 4.6 | |
| 36040025 | R3/8" | 13,5 | 21.0 | 23.0 | 40,5 | 21 | 6.2 | |
| 36040029 | 10 | R1/4" | 13.1 | 24.0 | 18,5 | 43.1 | 17 | 5.3 |
| 36040030 | R3/8" | 13,5 | 24.0 | 23.0 | 44,0 | 21 | 6.8 | |
| 36040031 | R1/2" | 16.3 | 24.0 | 26,5 | 47,0 | 24 | 10.6 | |
| 36040033 | 12 | R3/8" | 13,5 | 28.0 | 23.0 | 48,0 | 21 | 7.3 |
| 36040034 | R1/2" | 16,5 | 28.0 | 26,5 | 51,0 | 24 | 11.0 |
