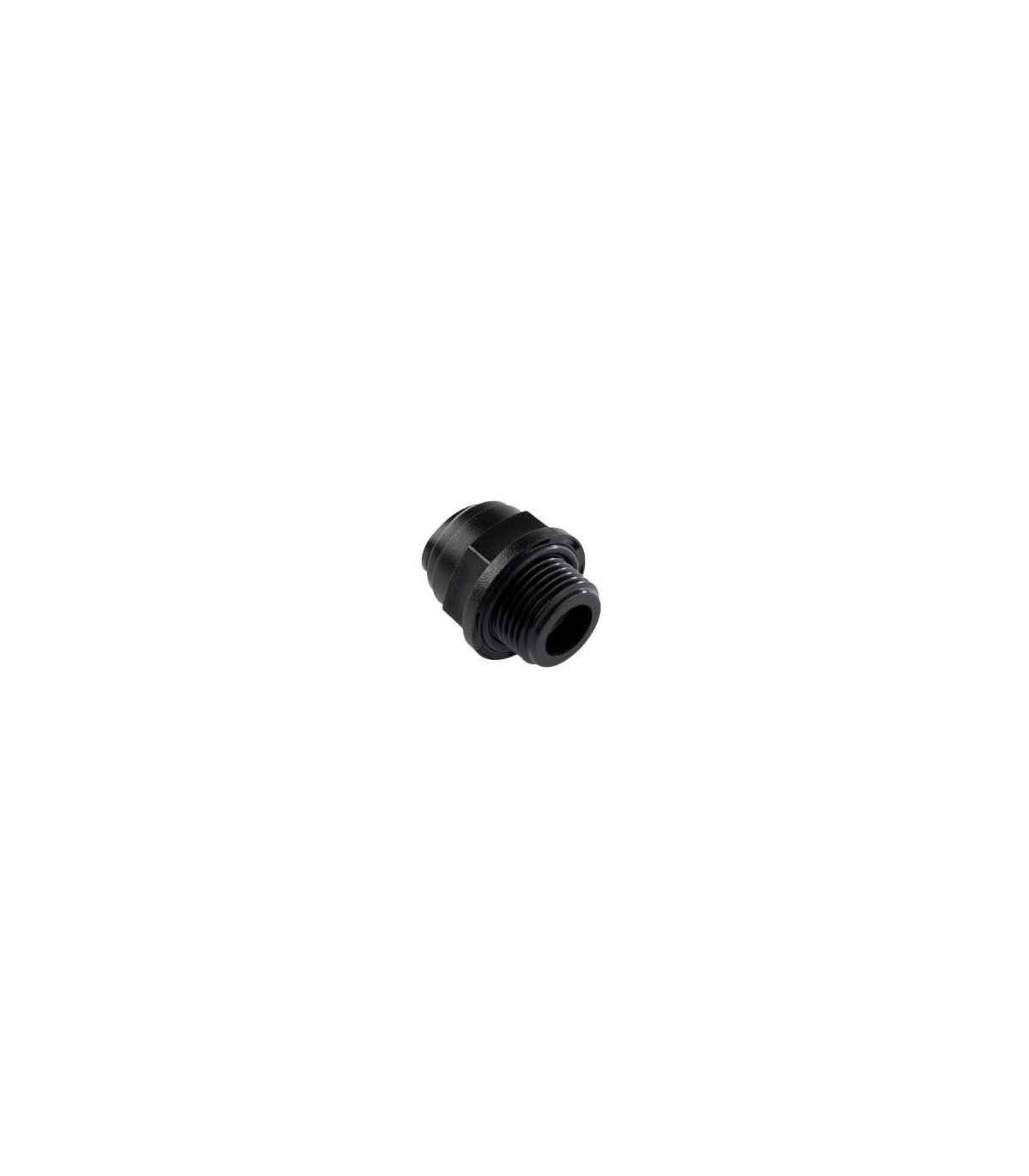

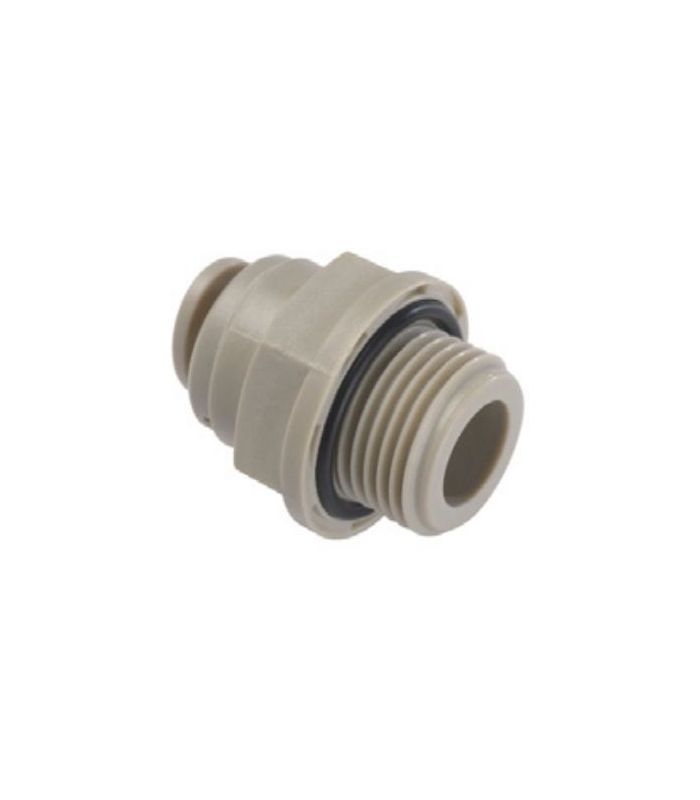

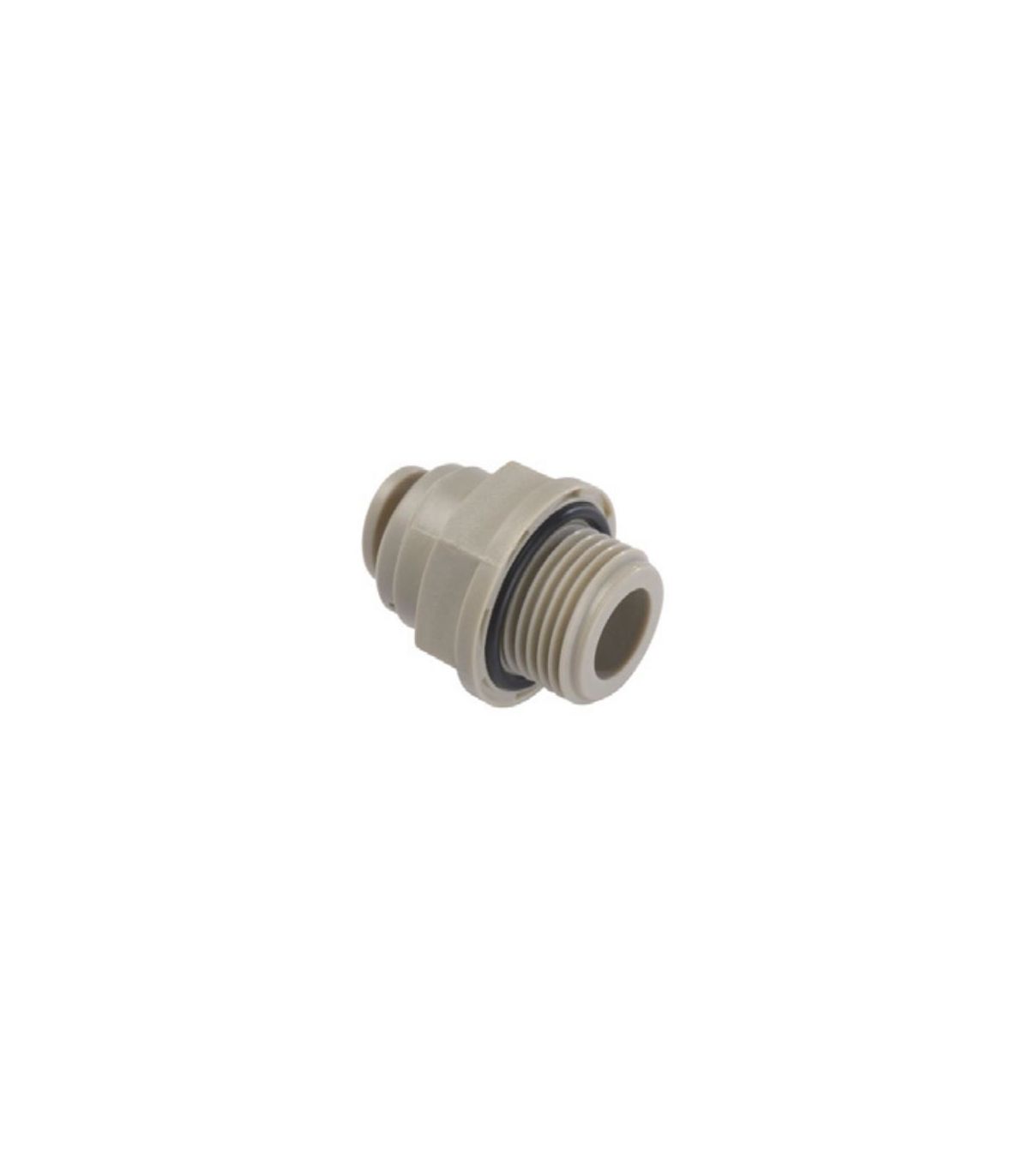

Tubo de união reta com rosca cilíndrica métrica
Uma união reta com rosca cilíndrica métrica é uma conexão utilizada para unir um tubo a um componente que possui rosca cilíndrica métrica interna ou externa, mantendo uma conexão direta e alinhada.
Principais características:
Uma união reta com rosca cilíndrica métrica é uma conexão utilizada para unir um tubo a um componente que possui rosca cilíndrica métrica interna ou externa, mantendo uma conexão direta e alinhada.
Trata-se de uma peça projetada com uma extremidade para conexão de tubo e outra com rosca métrica cilíndrica , padronizada pelo sistema métrico ISO, que requer um elemento de vedação adicional, como um anel de vedação ou arruela, para garantir a estanqueidade.
Ficha técnica da junta reta entre um tubo cilíndrico roscado métrico:
| CÓDIGO | ØD | T | PARA | B | ØE | L | H (Hex) | PESO (g) |
| 36010010 | 4 | G1/8" | 6.0 | 14,7 | 16,6 | 21,9 | 15 | 3.3 |
| 36010011 | G1/4" | 8,5 | 14,7 | 20,5 | 23,9 | 18 | 4,8 | |
| 36010019 | 6 | G1/8" | 6.0 | 16.1 | 16,6 | 24.1 | 15 | 3.3 |
| 36010020 | G1/4" | 8,5 | 16.1 | 20,5 | 24.1 | 18 | 4,8 | |
| 36010023 | 8 |
G1/8" | 6.0 | 17,5 | 18,5 | 27.0 | 17 | 5.2 |
| 36010024 | G1/4" | 8,5 | 17,5 | 20,5 | 28,5 | 18 | 6.1 | |
| 36010025 | G3/8" | 9.0 | 17,5 | 24.0 | 26,5 | 21 | 7.0 | |
| 36010026 | G1/2" | 12,5 | 17,5 | 28,5 | 29,5 | 26 | 11.9 | |
| 36010029 | 10 | G1/4" | 8,5 | 17,5 | 24.1 | 30,8 | 19 | 7.2 |
| 36010030 | G3/8" | 9.0 | 20.1 | 24.2 | 26.3 | 21 | 7.0 | |
| 36010031 | G1/2" | 12,5 | 20.1 | 28,5 | 29,8 | 26 | 7,9 | |
| 36010033 | 12 | G3/8" | 9.0 | 24,7 | 27.0 | 34.2 | 24 | 11.6 |
| 36010034 | 1/2" | 12,5 | 24,7 | 28,5 | 32,7 | 26 | 12,5 |
