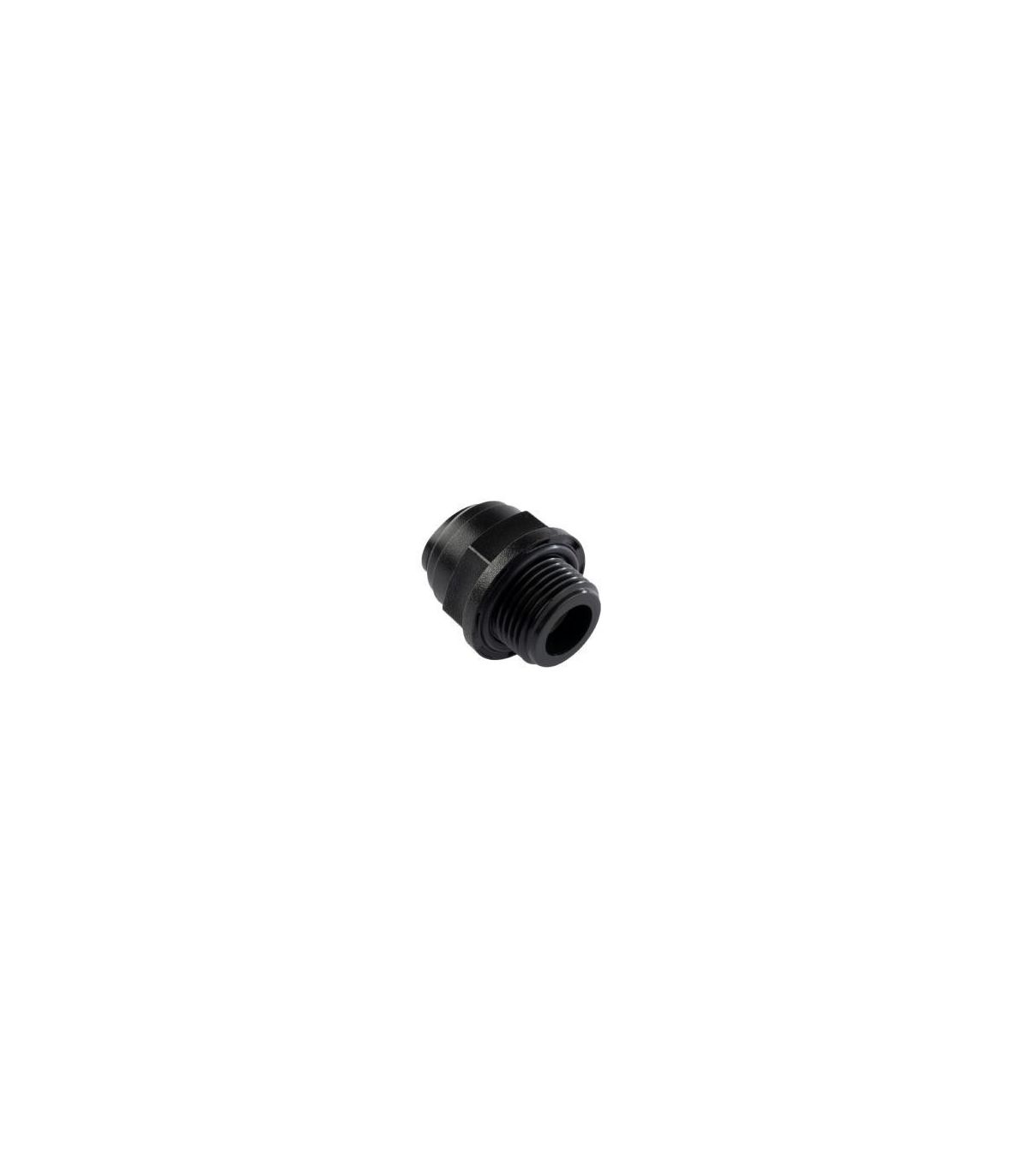

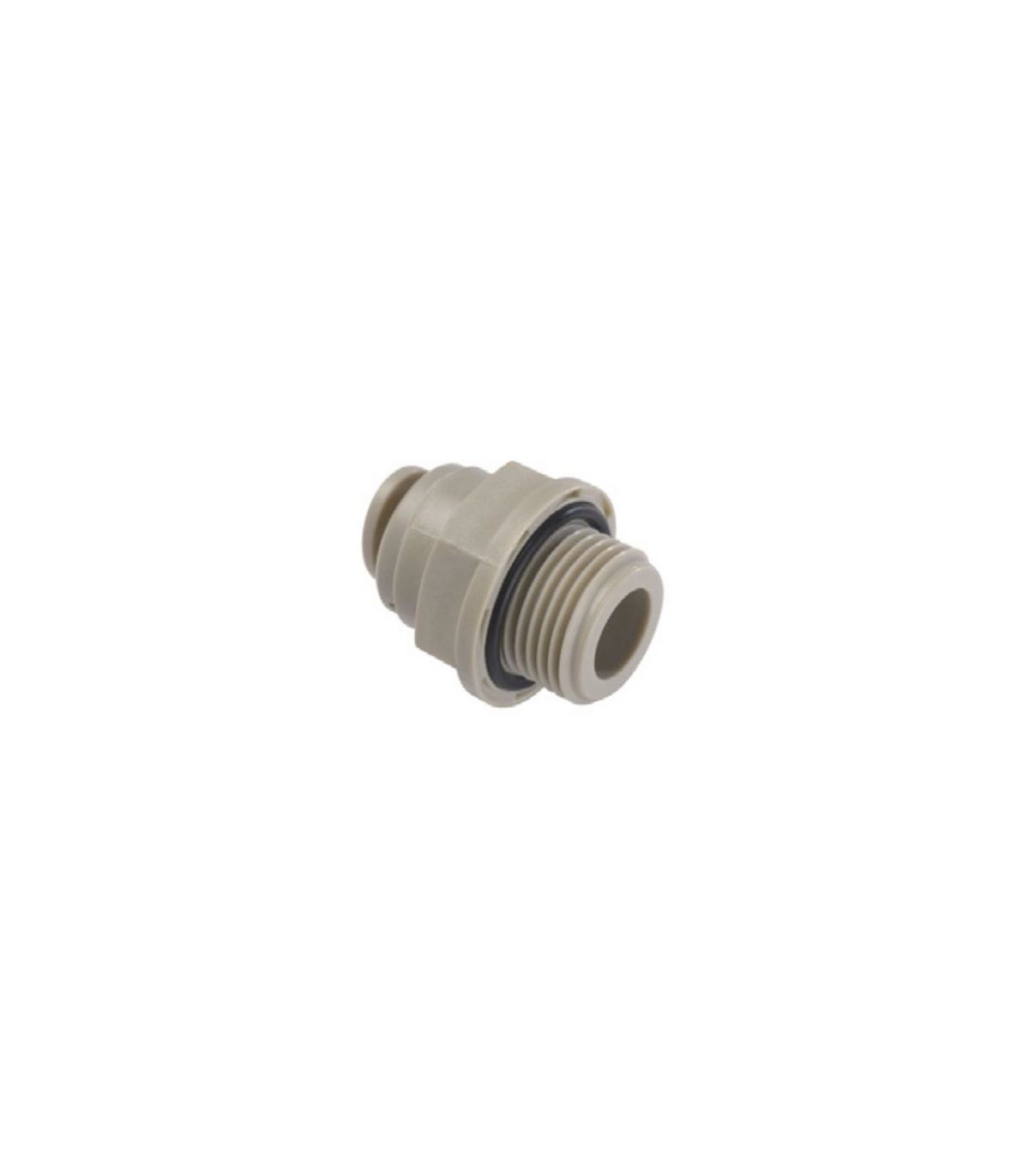

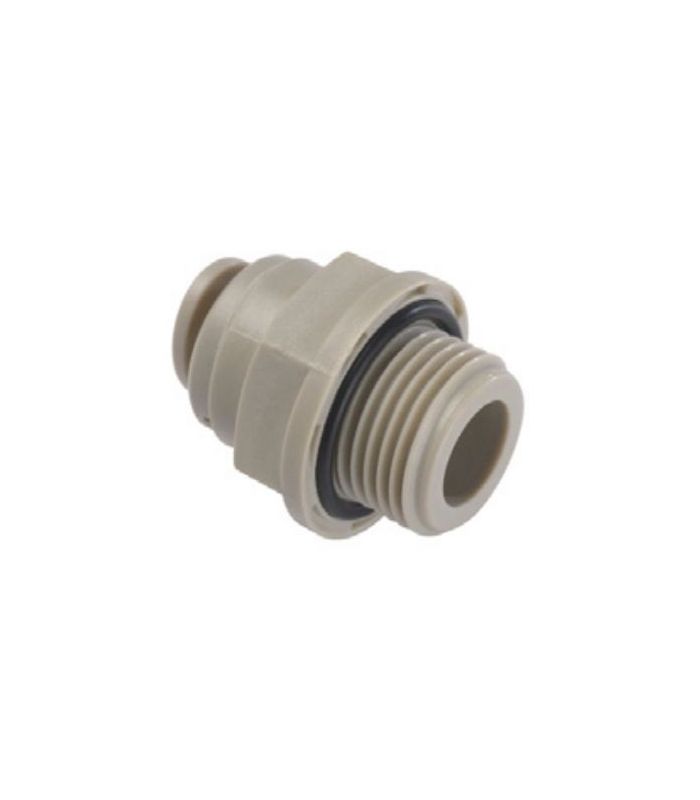

Gerade Verschraubung, zylindrisches Gewinde, metrisch
Eine gerade Verschraubung mit metrischem Zylindergewinde ist ein Verbindungsstück, das dazu dient, ein Rohr mit einem Bauteil zu verbinden, das über ein metrisches Innen- oder Außengewinde verfügt, und dabei eine direkte und ausgerichtete Verbindung herzustellen.
Hauptmerkmale:
Eine gerade Verschraubung mit metrischem Zylindergewinde ist ein Verbindungsstück, das dazu dient, ein Rohr mit einem Bauteil zu verbinden, das über ein metrisches Innen- oder Außengewinde verfügt, und dabei eine direkte und ausgerichtete Verbindung herzustellen.
Es handelt sich um ein Bauteil, das an einem Ende für den Rohranschluss und am anderen Ende mit einem zylindrischen metrischen Gewinde gemäß ISO-Metrik-System ausgestattet ist und zur Gewährleistung der Wasserdichtheit ein zusätzliches Dichtungselement wie einen O-Ring oder eine Unterlegscheibe erfordert.
Technisches Datenblatt für die gerade Verbindung zwischen einem metrischen zylindrischen Gewinderohr:
| CODE | ØD | T | ZU | B | ØE | L | H (Hex) | GEWICHT (g) |
| 36010010 | 4 | G1/8" | 6.0 | 14.7 | 16.6 | 21.9 | 15 | 3.3 |
| 36010011 | G1/4" | 8,5 | 14.7 | 20,5 | 23.9 | 18 | 4.8 | |
| 36010019 | 6 | G1/8" | 6.0 | 16.1 | 16.6 | 24.1 | 15 | 3.3 |
| 36010020 | G1/4" | 8,5 | 16.1 | 20,5 | 24.1 | 18 | 4.8 | |
| 36010023 | 8 |
G1/8" | 6.0 | 17,5 | 18,5 | 27.0 | 17 | 5.2 |
| 36010024 | G1/4" | 8,5 | 17,5 | 20,5 | 28,5 | 18 | 6.1 | |
| 36010025 | G3/8" | 9.0 | 17,5 | 24.0 | 26,5 | 21 | 7.0 | |
| 36010026 | G1/2" | 12,5 | 17,5 | 28,5 | 29,5 | 26 | 11.9 | |
| 36010029 | 10 | G1/4" | 8,5 | 17,5 | 24.1 | 30,8 | 19 | 7.2 |
| 36010030 | G3/8" | 9.0 | 20.1 | 24.2 | 26.3 | 21 | 7.0 | |
| 36010031 | G1/2" | 12,5 | 20.1 | 28,5 | 29,8 | 26 | 7.9 | |
| 36010033 | 12 | G3/8" | 9.0 | 24,7 | 27.0 | 34.2 | 24 | 11.6 |
| 36010034 | 1/2" | 12,5 | 24,7 | 28,5 | 32,7 | 26 | 12,5 |
