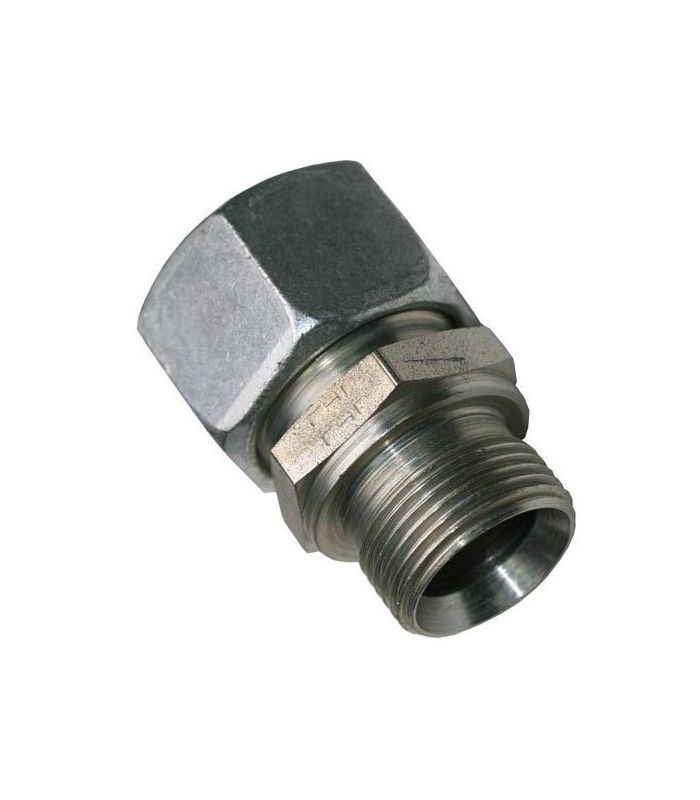

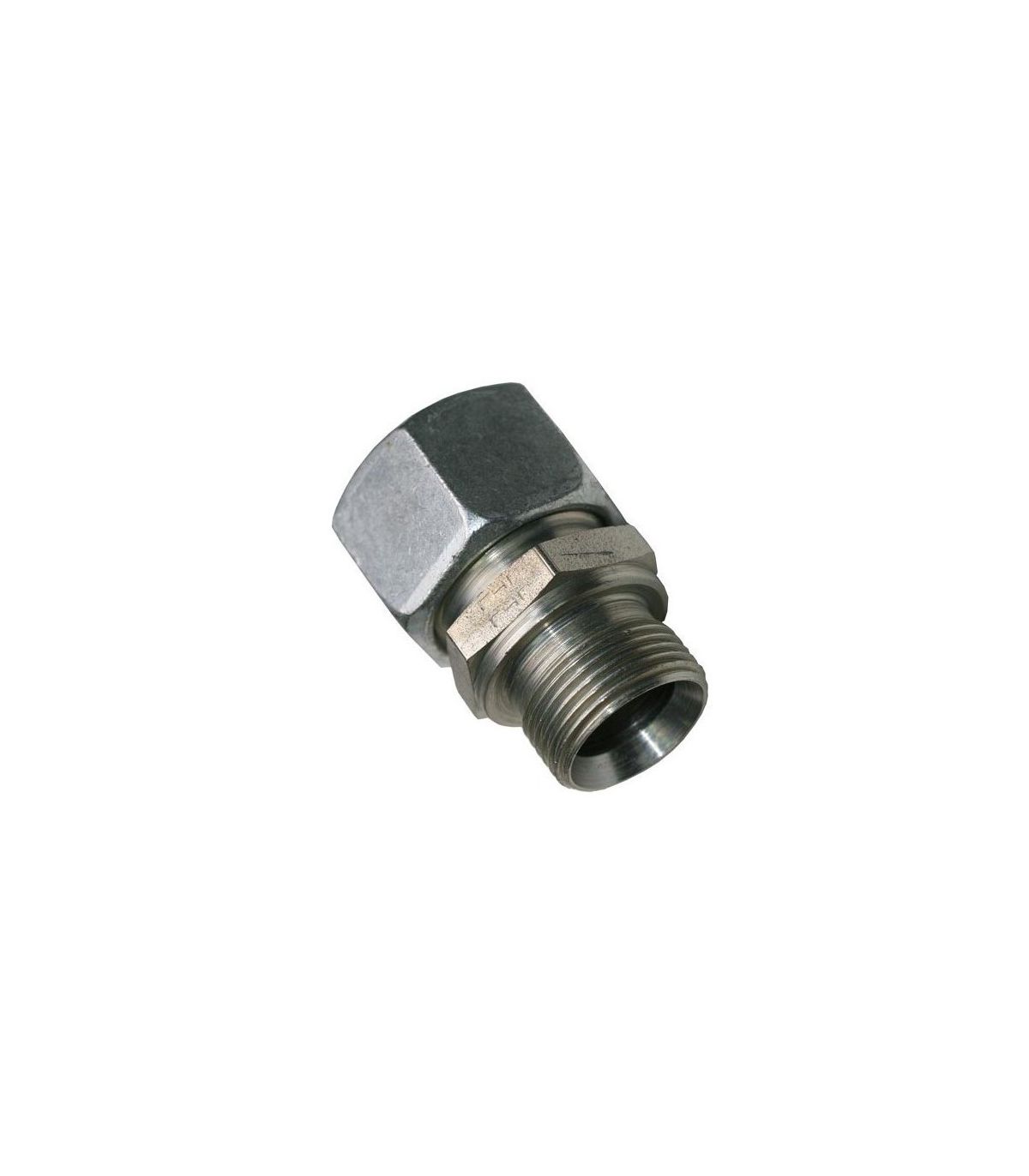

Raccord droit en acier inoxydable DIN-2353, filetage BSP, L

Raccord droit en acier inoxydable DIN-2353, filetage BSP, L

On utilise un raccord fileté droit BSP L en acier inoxydable DIN-2353. pour raccorder de manière sûre et étanche les tuyaux dans les systèmes hydrauliques et industriels.

Applications : Systèmes hydrauliques, industries chimiques et alimentaires.

Caractéristiques principales :

  • Raccord DIN-2353 ISO-8434
  • Fabriqué en 1.4571 et 1.4404
  • Pressions, voir tableau ci-joint.
  • Température -60ºC / 200ºC.

Instructions de montage

10,38 € (taxe inclu)
8,58 € (HT)
Diamètre du tube - Filetage
  • Ø6-1/4
  • Ø6-3/8
  • Ø8-1/4
  • Ø8-3/8
  • Ø8-1/2
  • Ø10-1/4
  • Ø10-3/8
  • Ø10-1/2
  • Ø12-1/4
  • Ø12-3/8
  • Ø12-1/2
  • Ø15-3/8
  • Ø15-1/2
  • Ø15-3/4
  • Ø18-3/8
  • Ø18-1/2
  • Ø18-3/4
  • Ø22-1/2
  • Ø22-3/4
  • Ø22-1
  • Ø28-3/4
  • Ø28-1
  • Ø35-1
  • Ø35-1-1/4
  • Ø42-1-1/4
  • Ø42-1-1/2
Référence:
392400
Description

Raccord droit pour tube fileté BSP L en acier inoxydable DIN-2353

Le raccord droit BSP série légère (L), conforme à la norme DIN 2353, est conçu pour le raccordement étanche et sécurisé des tuyauteries dans les systèmes hydrauliques et industriels. Fabriqué en acier inoxydable, il offre une haute résistance à la corrosion et d'excellentes performances dans les environnements exigeants.

Applications

  • Systèmes hydrauliques
  • Industrie chimique et alimentaire
  • Installations de fluides et de gaz
  • Équipements industriels en milieux corrosifs

Fiche technique d'un raccord de tuyauterie fileté droit BSP L en acier inoxydable DIN-2353 :

Référence D1 T D2 L1 L2 Yo S1 S2 Poids PN
392400 6 1/4" 4 37 10 12 19 14 59 315
392401 6 3/8" 4 38 11,5 12 22 14 65 315
392402 8 1/4" 4 37 10 12 19 17 46 315
392403 8 3/8" 6 38 10 12 22 17 64 315
392404 8 1/2" 6 41 12 14 27 17 94 315
392405 10 1/4" 4 38 11 12 19 19 55 315
392406 10 3/8" 6 39 12,5 12 22 19 68 315
392407 10 1/2" 8 42 13 14 27 19 96 315
392408 12 1/4" 6 39 12 12 19 22 63 315
392409 12 3/8" 9 39 12,5 12 22 22 74 315
392410 12 1/2" 10 42 13 14 27 22 99 315
392411 15 3/8" 9 43 13,5 12 24 27 105 250
392412 15 1/2" 11 43 14 14 27 27 121 250
392413 15 3/4" 12 48,5 16 16 32 27 167 250
392414 18 3/8" 9 41,5 14,5 12 27 32 140 250
392415 18 1/2" 14 45 14,5 14 27 32 143 250
392416 18 3/4" 15 46 14,5 16 32 32 184 250
392417 22 1/2" 14 47 16,5 14 32 36 184 160
392418 22 3/4" 18 49 16,5 16 32 36 197 160
392419 22 1" 19 51,5 17,5 18 41 36 276 160
392420 28 3/4" 18 50 17,5 16 41 41 258 160
392421 28 1" 23 53 17,5 18 41 41 270 160
392422 35 1" 23 57 17,5 18 46 50 395 160
