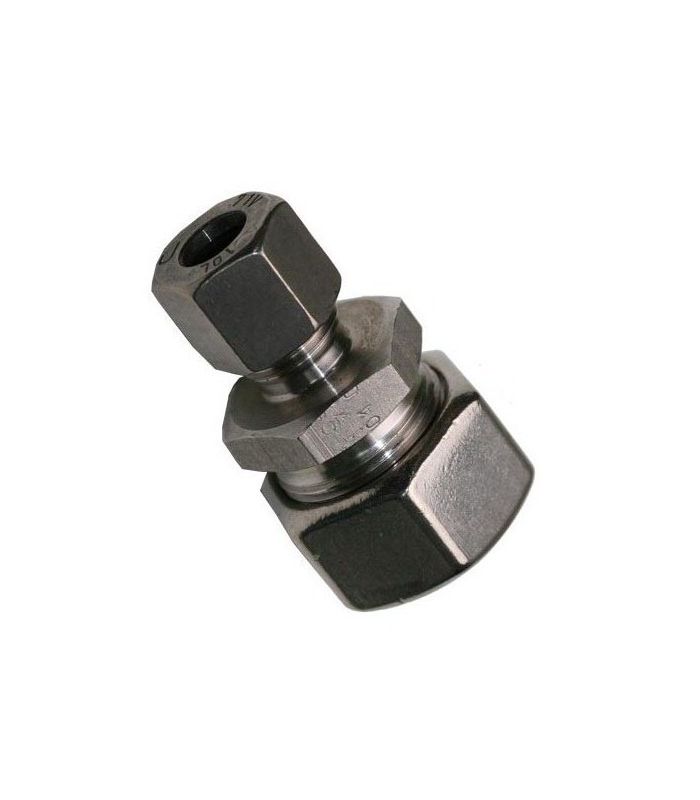

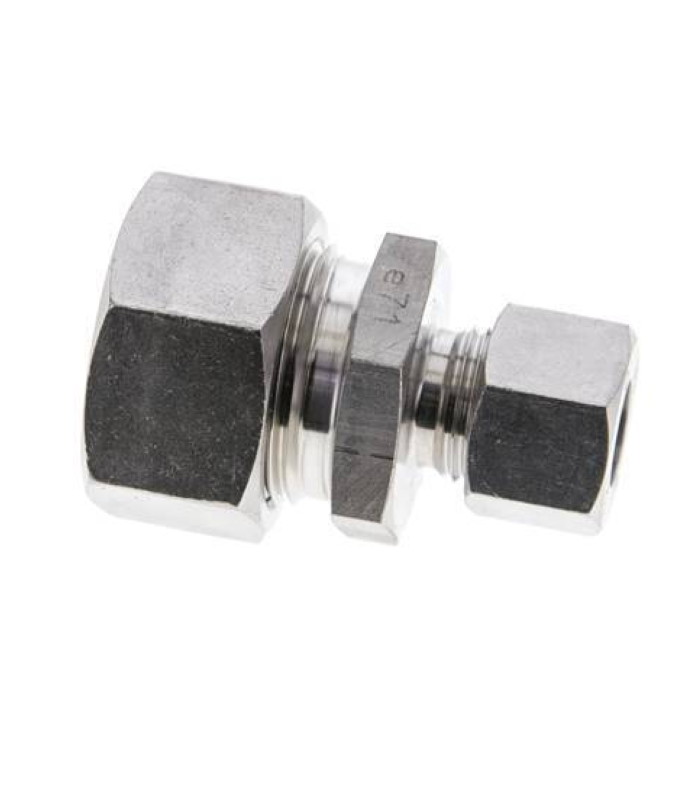

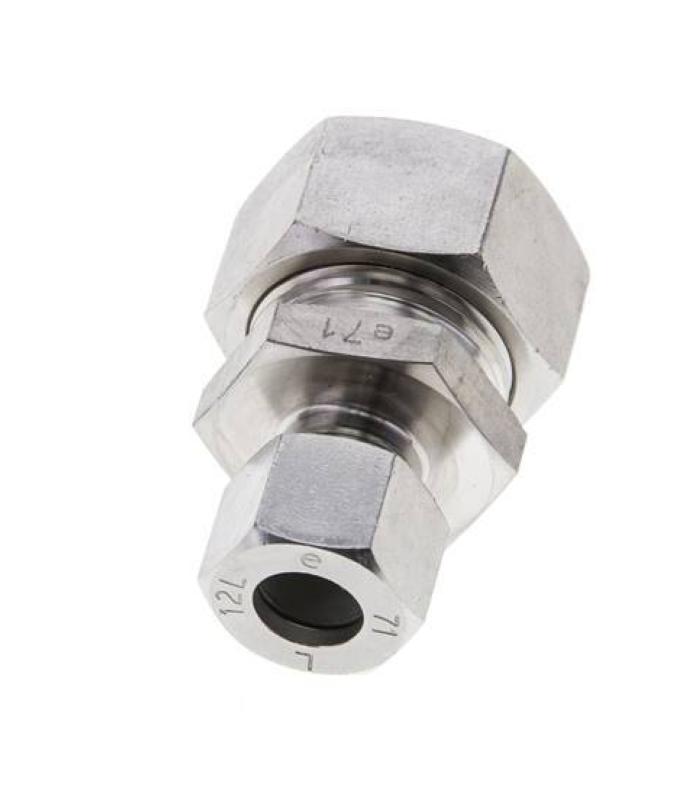

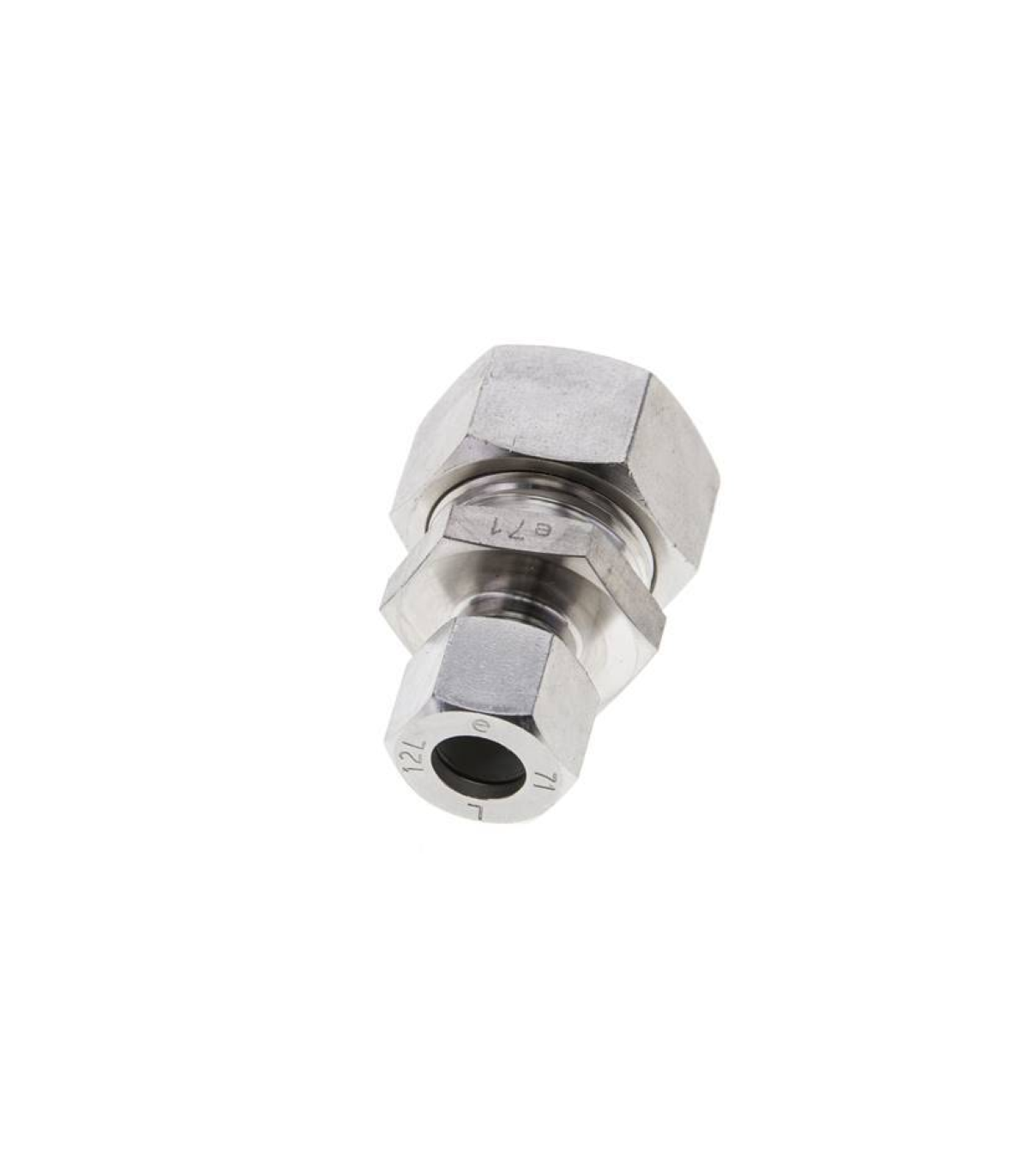

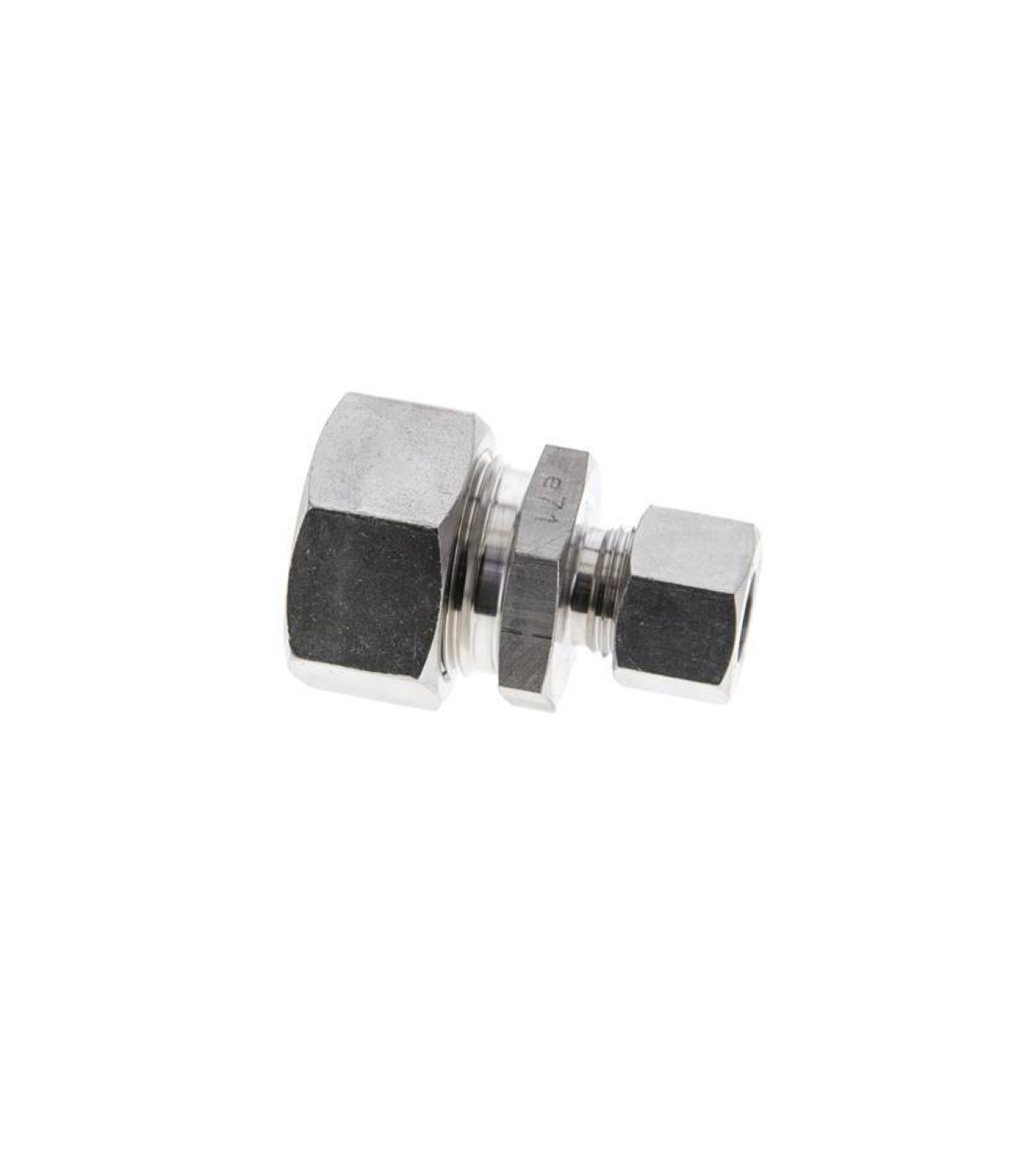

Reduzierrohrverschraubung L Edelstahl DIN-2353
Reduzierrohrverschraubung L Edelstahl DIN-2353
Reduzierrohrverschraubung L Edelstahl DIN-2353
Reduzierrohrverschraubung L Edelstahl DIN-2353
Reduzierrohrverschraubung L Edelstahl DIN-2353
Reduzierrohrverschraubung L Edelstahl DIN-2353

Reduzierrohrverschraubung L Edelstahl DIN-2353

Ein L-förmiges Reduzierstück aus Edelstahl nach DIN 2353 ist ein Verbindungsstück, das dazu dient, zwei Edelstahlrohre mit unterschiedlichen Durchmessern in derselben Leitung direkt miteinander zu verbinden und dabei die L-Form beizubehalten.

Anwendungsbereiche: Instrumententafeln, Hydraulikmaschinen.

Hauptmerkmale:

  • DIN-2353 ISO-8434 Fitting
  • Hergestellt in 1.4571 und 1.4404
  • Drücke siehe beigefügte Tabelle.
  • Temperatur -60ºC / 200ºC.

Montageanleitung

16,44 € (Steuern inklusive)
13,59 € (o. MwSt.)
DURCHMESSER
  • Ø6-Ø8
  • Ø6-Ø10
  • Ø6-Ø12
  • Ø8-Ø10
  • Ø8-Ø12
  • Ø10-Ø12
  • Ø15-Ø12
  • Ø15-Ø10
  • Ø18-Ø12
  • Ø18-Ø15
  • Ø22-Ø15
  • Ø22-Ø18
  • Ø28-Ø18
  • Ø28-Ø22
  • Ø35-Ø22
  • Ø35-Ø28
  • Ø42-Ø35
Referenz:
391600
Beschreibung

Reduzierte Rohrverschraubung L Edelstahl DIN-2353

Die L-förmige Reduzierrohrverschraubung aus Edelstahl DIN-2353 dient zum Verbinden zweier Rohre mit unterschiedlichem Durchmesser und gewährleistet eine wasserdichte und sichere Verbindung in hydraulischen und pneumatischen Systemen.

Seine Hauptfunktion ist die Durchflussregulierung . Es ermöglicht eine Reduzierung des Rohrdurchmessers ohne die Notwendigkeit mehrerer Formstücke oder Zwischenadapter. Dies spart Platz, verringert potenzielle Leckstellen und vereinfacht die Installation.

Anwendungen

  • Mitteldruck-Hydrauliksysteme
  • Pneumatische Anlagen
  • Chemische, Lebensmittel- und pharmazeutische Industrie
  • Industrieanlagen und Maschinen
  • Prozesslinien mit Abschnittsänderungen

Technisches Datenblatt für eine Edelstahl-Rohrverschraubung mit reduziertem L-Profil DIN-2353:

Referenz D1 D2 D3 L1 L2 S1 S2 S3 Gewicht PN
06 04 3 32 10,5 11 10 12 18 100
08 04 3 34 12,5 12 10 14 21 100
08 06 5 34 11 12 12 14 26 100
08 06 4 40 11 14 14 17 45 315
10 08 6 41 12 17 17 19 59 315
12 06 4 42 13 19 14 22 66 315
12 08 6 42 13 19 17 22 72 315
12 10 8 43 14 19 19 22 79 315
391606 15 10 8 45 15 24 19 27 114 315
391607 15 12 10 45 15 24 22 27 120 315
391608 18 12 10 46 15,5 27 22 32 160 315
391609 18 15 12 48 16,5 27 27 32 179 315
391610 22 15 12 50 18,5 32 27 36 225 160
391611 22 18 15 50 18 32 32 36 246 160
391612 28 18 15 52 19 41 32 41 308 160
391613 28 22 19 54 21 41 36 41 327 160
391614 35 22 19 59 21 46 36 50 448 160
391615 35 28 24 59 21 46 41 50 461 160
391616 42 35 30 66 21,5 55 50 60 726 160
Produktdetails
391600
