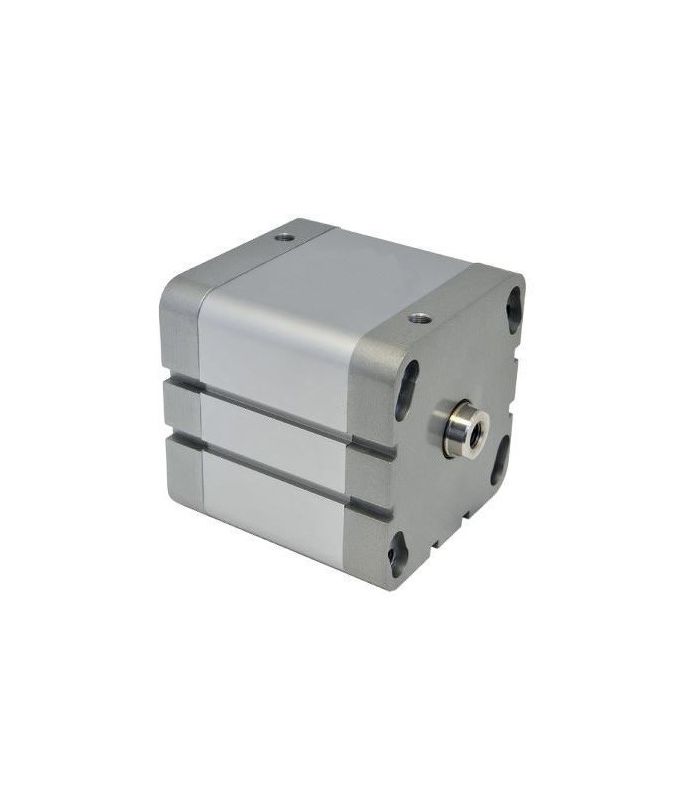

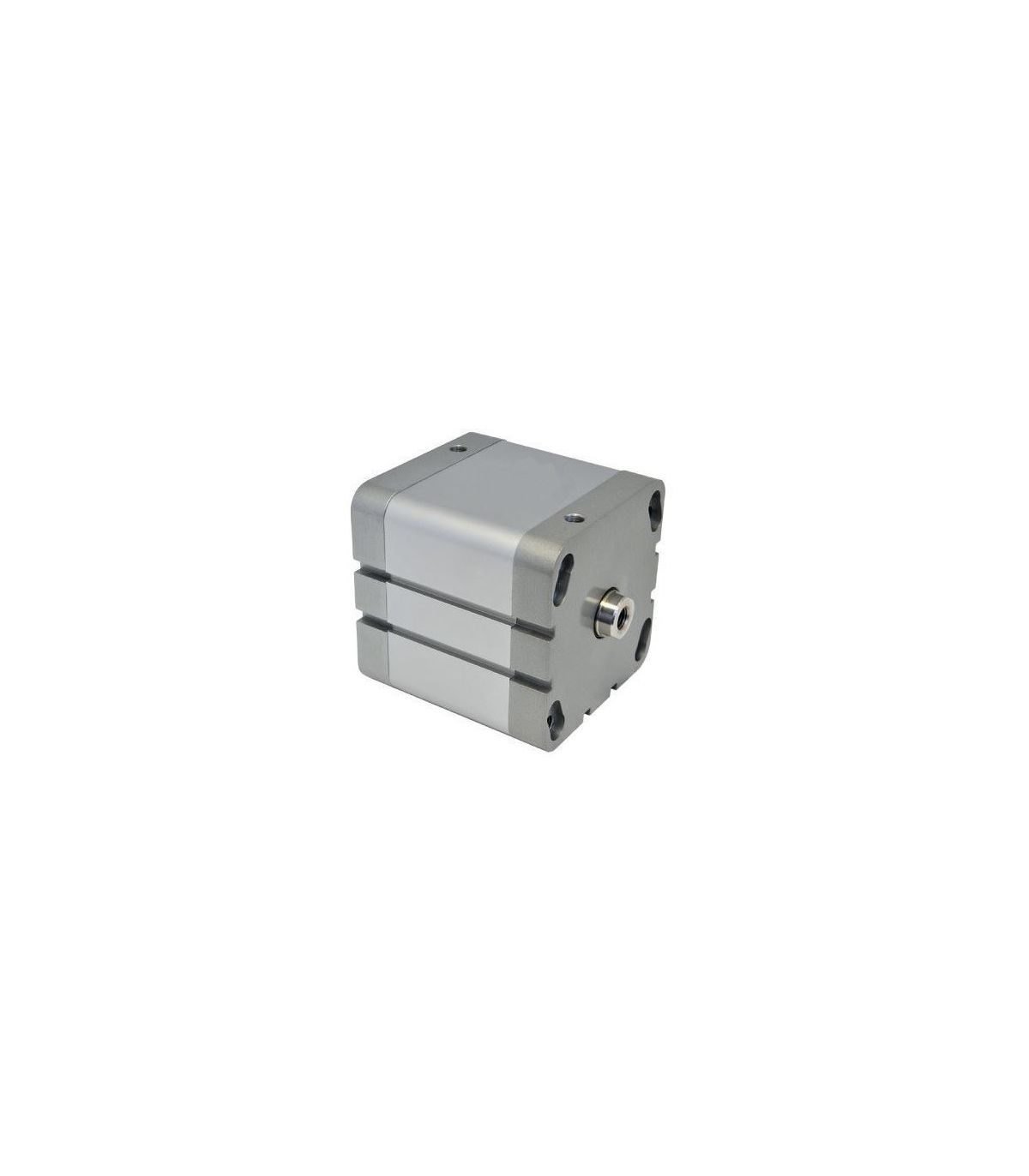

Le vérin compact ISO-21287 est conçu avec un tube et des culasses en aluminium haute résistance, ce qui lui confère une structure à la fois légère et robuste. Son principal atout réside dans sa conception compacte , qui permet d'obtenir des forces de poussée et de traction élevées dans des espaces restreints, tout en conservant le même diamètre de piston qu'un vérin standard.
Les vérins compacts conformes à la norme ISO 21287 sont largement utilisés dans l'automatisation industrielle, l'assemblage, la manutention de pièces et les systèmes pneumatiques exigeant une grande précision et une fiabilité à toute épreuve, même dans les espaces restreints. Fabriqués en aluminium anodisé ou en acier inoxydable, ils offrent une excellente résistance à la corrosion et une longue durée de vie.
Caractéristiques principales :
Explorez d'autres carrières ou options

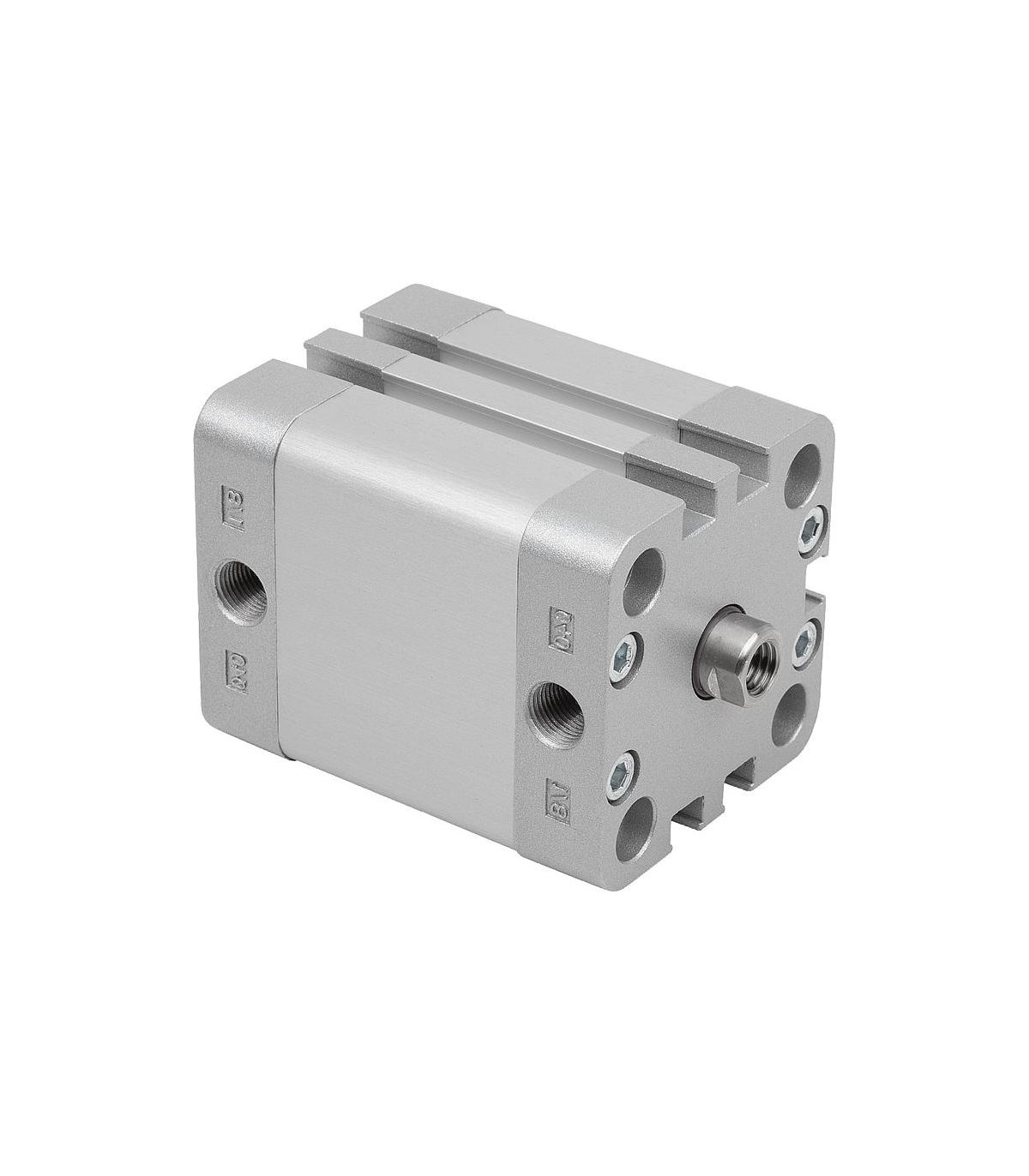

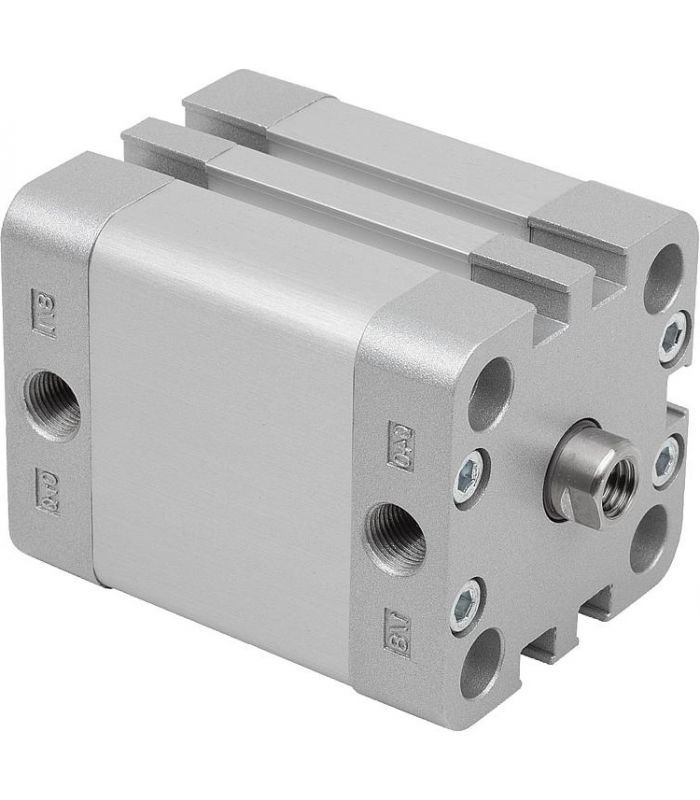

Il cylindre compact ISO 21287 Il s'agit d'un actionneur pneumatique conçu selon les norme ISO 21287, qui standardise ses dimensions et ses points de fixation pour garantir interchangeabilité entre fabricants.
Ces cylindres sont généralement construits avec corps et culasses en aluminium, , tige en acier chromé et joints à faible friction, qui garantit fiabilité, longue durée de vie et bon fonctionnement.
Merci à vous polyvalence, précision et petite taille, Le cylindre compact ISO 21287 est largement utilisé dans systèmes d'automatisation industrielle, machines d'assemblage, équipements de manutention et pneumatiques où l'espace d'installation est limité.
| Ø intérieur | À | B | C | D | ET | F | G | H | Yo | J | K | L | M | N | SOIT | P | P1 | P2 | Q | Q1 | R | R1 |
| 12 | 9 | 2.1 | 2 | 16 | 27,5 | 5.5 | M5x0,8 | 3.7 | 6 | M4x0,7 | 10 | 18.3 | 35 | 40 | 5 | 5 | 6 | 3.5 | M3x0,5 | 3.3 | 8 | 1.5 |
| 16 | 9 | 2.1 | 2 | 18 | 30 | 5.5 | M5x0,8 | 3.7 | 8 | M4x0,7 | 10 | 18.3 | 35 | 40 | 5 | 7 | 6 | 3.5 | M4x0,7 | 4.5 | 10 | 1.5 |
| 20 | 9 | 2.1 | 2 | 22 | 35,5 | 6 | M5x0,8 | 4.5 | 10 | M5x0,8 | 10,5 | 23.8 | 37 | 43 | 6 | 9 | 9 | 4.8 | M6x1.0 | 6.5 | 14 | 2.6 |
| 25 | 9 | 2.1 | 2 | 26 | 40 | 6 | M5x0,8 | 4.5 | 10 | M5x0,8 | 11 | 23.8 | 39 | 45 | 6 | 9 | 9 | 4.8 | M6x1.0 | 6.5 | 14 | 2.6 |
| 32 | 9 | 2.1 | 3 | 32,5 | 49,5 | 7.6 | G1/8 | 5 | 12 | M6x1.0 | 14 | 28.3 | 44 | 51 | 7 | 10 | 9 | 4.8 | M8x1,25 | 8.5 | 16 | 3.3 |
| 40 | 9 | 2.1 | 3 | 38 | 55 | 7.6 | G1/8 | 5 | 12 | M6x1.0 | 14.3 | 28.3 | 45,5 | 52,5 | 7 | 10 | 9 | 4.8 | M8x1,25 | 8.5 | 16 | 3.3 |
| 50 | 12 | 2.6 | 3 | 46,5 | 65,5 | 7.6 | G1/8 | 6 | 16 | M8x1,25 | 14.3 | 30.3 | 45,5 | 53,5 | 8 | 13 | 11 | 4.8 | M10x1,5 | 10,5 | 20 | 4.7 |
| 63 | 12 | 2.6 | 4 | 56,5 | 75,5 | 7.6 | G1/8 | 6 | 16 | M8x1,25 | 15 | 30.3 | 49 | 57 | 8 | 13 | 11 | 4.8 | M10x1,5 | 10,5 | 20 | 4.7 |
| 80 | 12 | 2.6 | 6 | 72 | 95,5 | 8.5 | G1/8 | 7 | 20 | M10x1,5 | 16 | - | 54 | 63 | 9 | 17 | 15 | 2.6 | M12x1,75 | 12,5 | 20 | 6.1 |
| 100 | 12 | 2.6 | 7 | 89 | 113,5 | 10,5 | G1/8 | 7 | 20 | M10x1,5 | 19 | - | 67 | 76 | 9 | 17 | 15 | 2.6 | M12x1,75 | 12,5 | 20 | 6.1 |
| 125 | 12 | 2.6 | 8 | 110 | 134,5 | 10,5 | G1/4 | 9 | 25 | M12x1,75 | 20 | - | 81 | 92 | 11 | 21 | - | - | M16x2.0 | 16,5 | 25 | 7 |
