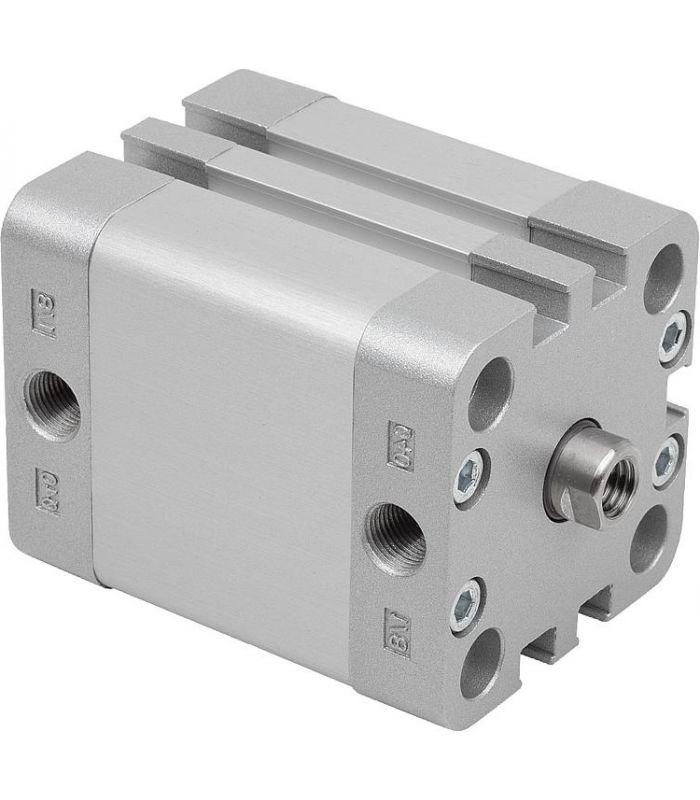

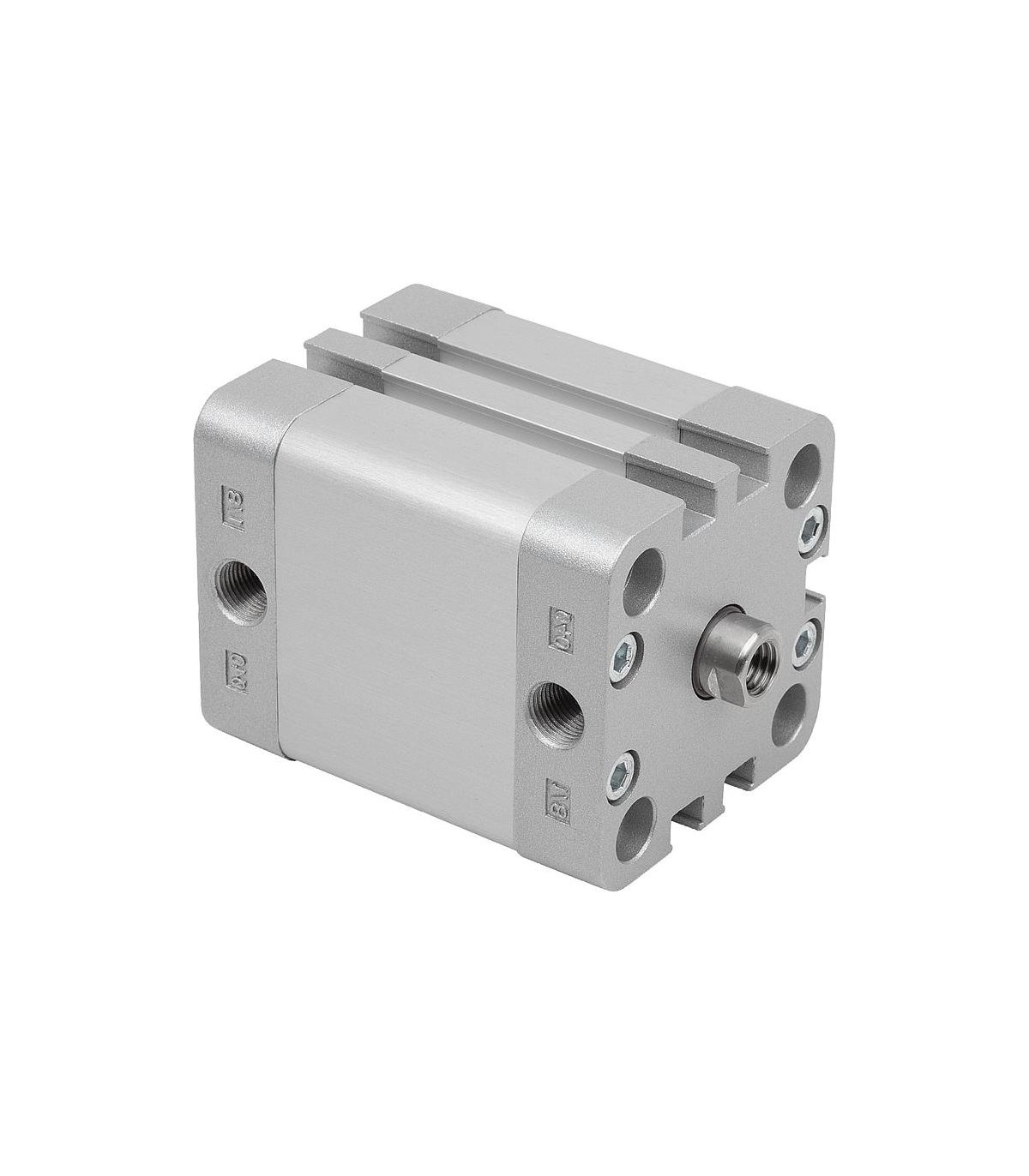

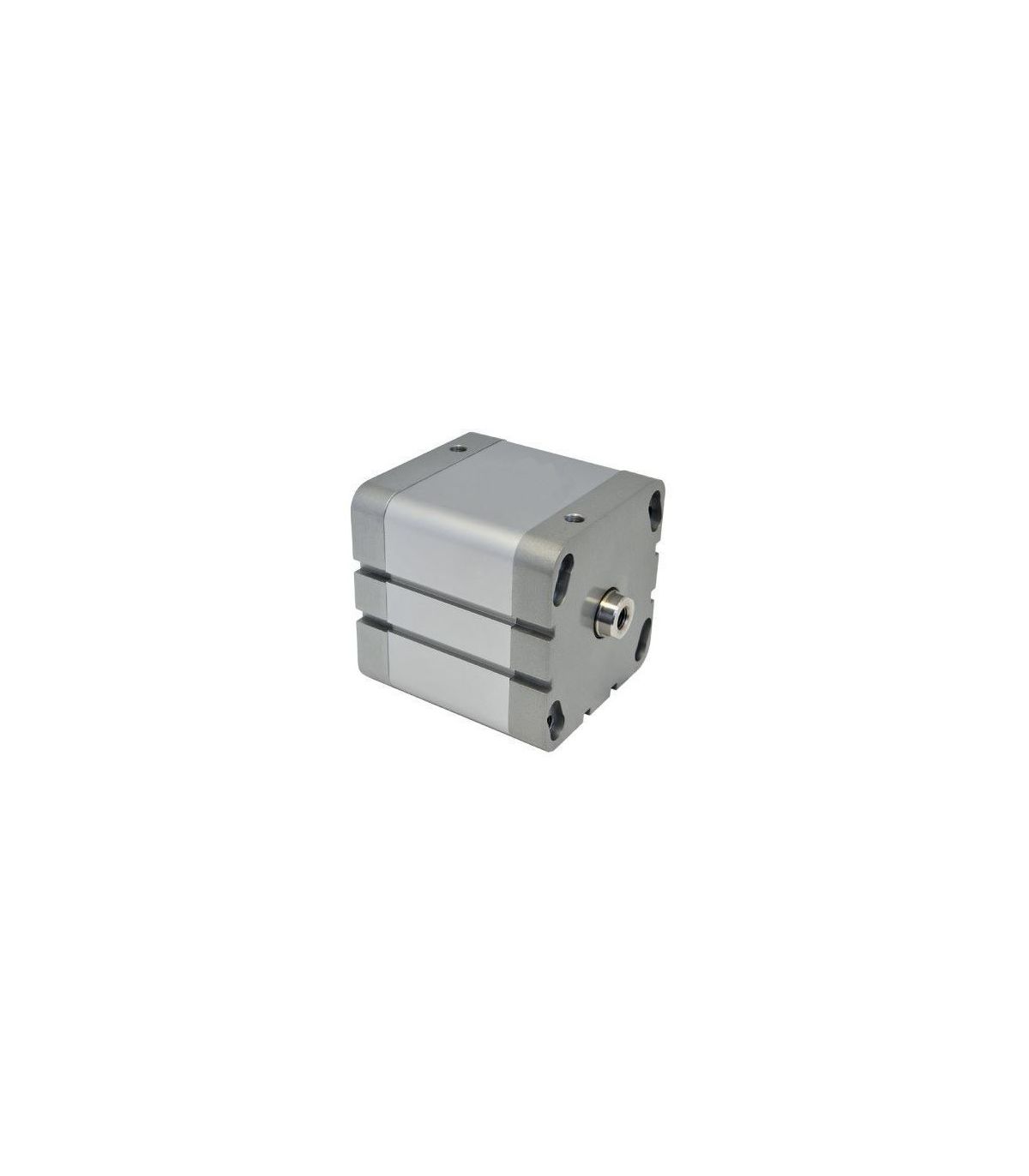

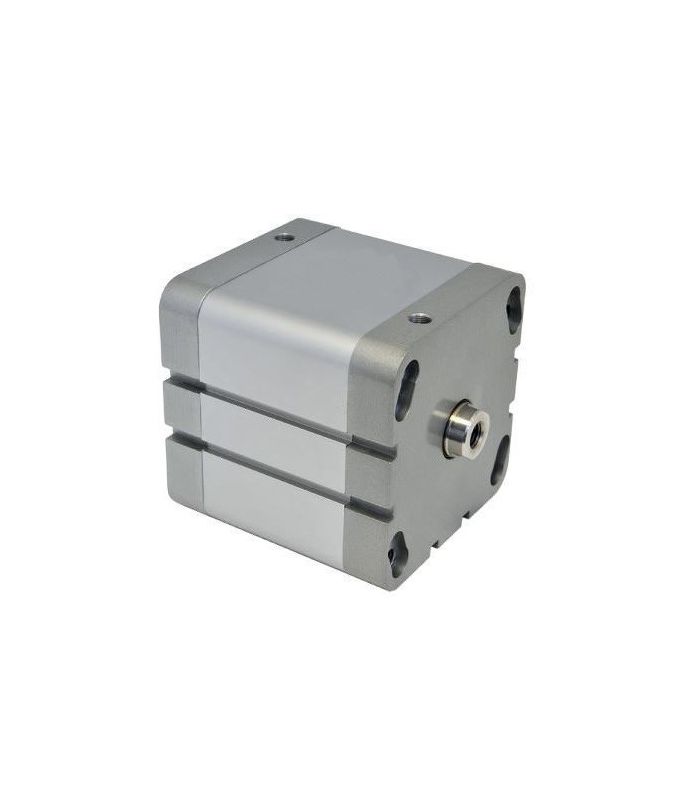

Ein ISO-21287-Kompaktzylinder ist mit einem hochfesten Aluminiumrohr und Zylinderköpfen gefertigt und gewährleistet so eine leichte und dennoch robuste Konstruktion. Sein Hauptvorteil liegt in seiner kompakten Bauweise , die hohe Schub- und Zugkräfte auf engstem Raum ermöglicht, während der Kolbendurchmesser dem eines Standardzylinders entspricht.
Kompaktzylinder nach ISO 21287 finden breite Anwendung in der industriellen Automatisierung, Montage, Teilehandhabung und Pneumatiksystemen, wo höchste Präzision und Zuverlässigkeit auf engstem Raum gefordert sind. Gefertigt aus eloxiertem Aluminium oder Edelstahl, zeichnen sie sich durch hohe Korrosionsbeständigkeit und lange Lebensdauer aus.
Hauptmerkmale:
Erkunden Sie andere Karrierewege oder Optionen
Er Kompaktzylinder ISO 21287 Es handelt sich um einen pneumatischen Aktor, der gemäß folgender Konstruktion entwickelt wurde: ISO 21287-Standard, wodurch seine Abmessungen und Befestigungspunkte standardisiert werden, um die Austauschbarkeit zwischen Herstellern.
Diese Zylinder werden im Allgemeinen hergestellt mit Aluminiumgehäuse und Zylinderköpfe, , verchromter Stahlschaft Und Gelenke mit geringer Reibung, was Zuverlässigkeit, lange Lebensdauer und reibungslosen Betrieb gewährleistet.
Vielen Dank für Ihre Vielseitigkeit, Präzision und geringe Größe, Der ISO 21287 Kompaktzylinder findet breite Anwendung in Industrieautomatisierungssysteme, Montageanlagen, Fördertechnik und pneumatische Ausrüstung bei begrenztem Installationsraum.
| Ø Innenraum | ZU | B | C | D | UND | F | G | H | Yo | J | K | L | M | N | ENTWEDER | P | P1 | P2 | Q | Q1 | R | R1 |
| 12 | 9 | 2.1 | 2 | 16 | 27,5 | 5,5 | M5x0,8 | 3.7 | 6 | M4x0,7 | 10 | 18.3 | 35 | 40 | 5 | 5 | 6 | 3,5 | M3x0,5 | 3.3 | 8 | 1,5 |
| 16 | 9 | 2.1 | 2 | 18 | 30 | 5,5 | M5x0,8 | 3.7 | 8 | M4x0,7 | 10 | 18.3 | 35 | 40 | 5 | 7 | 6 | 3,5 | M4x0,7 | 4,5 | 10 | 1,5 |
| 20 | 9 | 2.1 | 2 | 22 | 35,5 | 6 | M5x0,8 | 4,5 | 10 | M5x0,8 | 10,5 | 23.8 | 37 | 43 | 6 | 9 | 9 | 4.8 | M6x1.0 | 6,5 | 14 | 2.6 |
| 25 | 9 | 2.1 | 2 | 26 | 40 | 6 | M5x0,8 | 4,5 | 10 | M5x0,8 | 11 | 23.8 | 39 | 45 | 6 | 9 | 9 | 4.8 | M6x1.0 | 6,5 | 14 | 2.6 |
| 32 | 9 | 2.1 | 3 | 32,5 | 49,5 | 7.6 | G1/8 | 5 | 12 | M6x1.0 | 14 | 28.3 | 44 | 51 | 7 | 10 | 9 | 4.8 | M8x1,25 | 8,5 | 16 | 3.3 |
| 40 | 9 | 2.1 | 3 | 38 | 55 | 7.6 | G1/8 | 5 | 12 | M6x1.0 | 14.3 | 28.3 | 45,5 | 52,5 | 7 | 10 | 9 | 4.8 | M8x1,25 | 8,5 | 16 | 3.3 |
| 50 | 12 | 2.6 | 3 | 46,5 | 65,5 | 7.6 | G1/8 | 6 | 16 | M8x1,25 | 14.3 | 30.3 | 45,5 | 53,5 | 8 | 13 | 11 | 4.8 | M10x1,5 | 10,5 | 20 | 4.7 |
| 63 | 12 | 2.6 | 4 | 56,5 | 75,5 | 7.6 | G1/8 | 6 | 16 | M8x1,25 | 15 | 30.3 | 49 | 57 | 8 | 13 | 11 | 4.8 | M10x1,5 | 10,5 | 20 | 4.7 |
| 80 | 12 | 2.6 | 6 | 72 | 95,5 | 8,5 | G1/8 | 7 | 20 | M10x1,5 | 16 | - | 54 | 63 | 9 | 17 | 15 | 2.6 | M12x1,75 | 12,5 | 20 | 6.1 |
| 100 | 12 | 2.6 | 7 | 89 | 113,5 | 10,5 | G1/8 | 7 | 20 | M10x1,5 | 19 | - | 67 | 76 | 9 | 17 | 15 | 2.6 | M12x1,75 | 12,5 | 20 | 6.1 |
| 125 | 12 | 2.6 | 8 | 110 | 134,5 | 10,5 | G1/4 | 9 | 25 | M12x1,75 | 20 | - | 81 | 92 | 11 | 21 | - | - | M16x2.0 | 16,5 | 25 | 7 |
