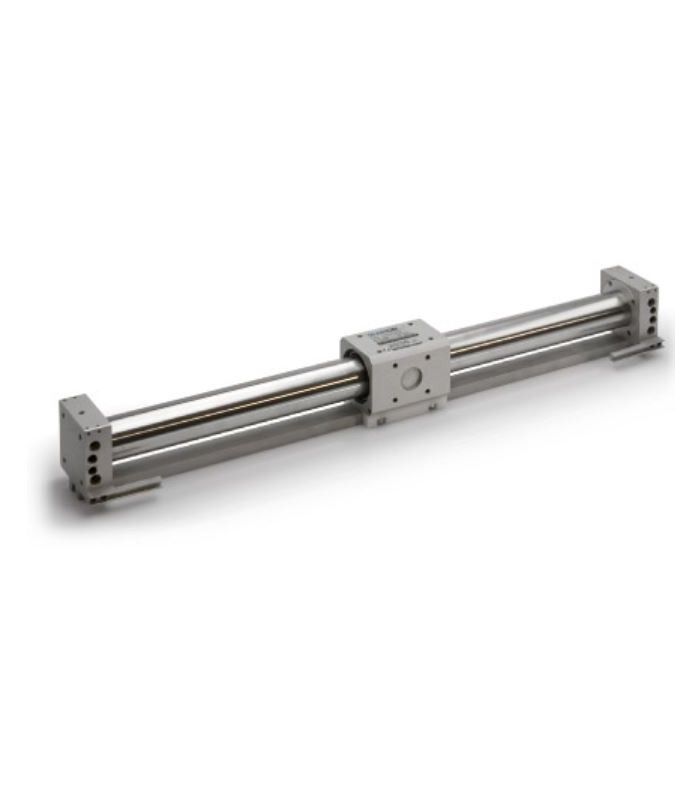

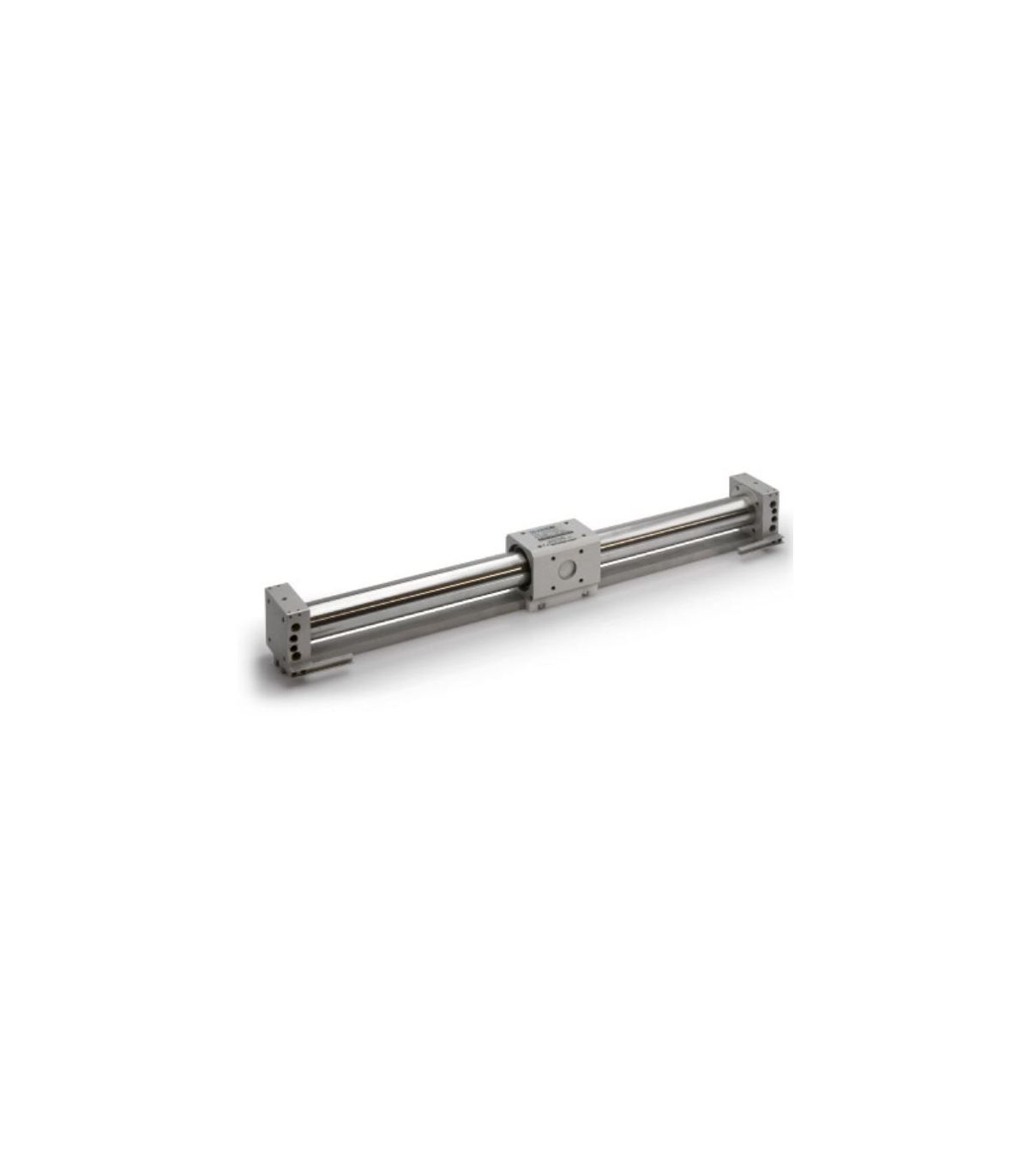

ZYLINDER OHNE MAGNETISCHE ÜBERSETZUNG DES STANGES

Magnetische Übersetzungszylinder sind stangenlose Aktuatoren der TR-Serie, deren Funktionsweise auf dem Effekt der magnetischen Anziehung zwischen einem inneren und einem äußeren Schieber basiert, die entlang eines Rohrs gleiten, das die beiden Zylinderköpfe verbindet.
Die große Anziehungskraft durch den Einsatz spezieller Permanentmagnete erzeugt eine große Translationskraft, die schwere Lasten bewältigen kann. Die Konstruktion hat gegenüber der „Band“-Variante den Vorteil, dass sie durch das Fehlen eines Fugensystems nicht nach außen dringt und auch in sehr staubigen Umgebungen eingesetzt werden kann. Standardmäßig sind sie mit pneumatischen Stoßdämpfern ausgestattet. Sie können ohne Schmierung mit Luft betrieben werden.

Diese Zylinder sind hermetisch verschlossen, da keine mechanischen Verbindungen zwischen Stange und Kolben vorhanden sind und somit keine Undichtigkeiten auftreten. Lange Dauer. Im Vergleich zu herkömmlichen Zylindern weist er geringere Abmessungen auf und bietet eine bessere Positionierung der zu bewegenden Last.

• Verfügbarer Durchmesser 40
• Arbeitstemperatur -10 °C / 60 °C
• Magnetische Kopplungskraft 800 N.
• Druck 1 - 7 bar.
• Maximale Geschwindigkeit 0,5 m/s.
• Gedämpfte Energie 2,2 J.
• Neodym-Magneten.
• Rohr und Kolben aus INOX-304-Stahl
• Schäfte, Böden und Schäfte aus eloxiertem Aluminium.
• NBR/Polyurethan-Dichtungen.
• Überprüfen Sie die verfügbaren Optionen und Befestigungen.
