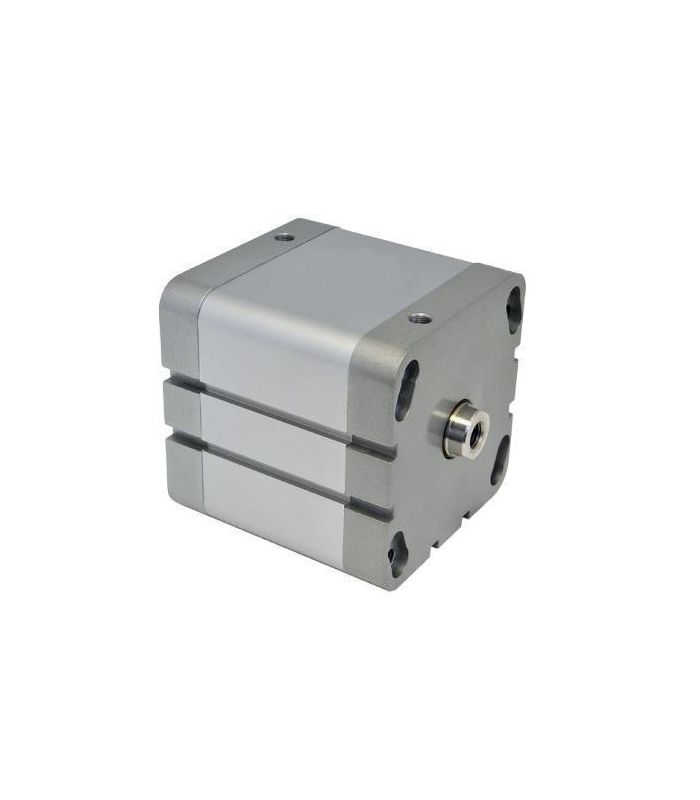

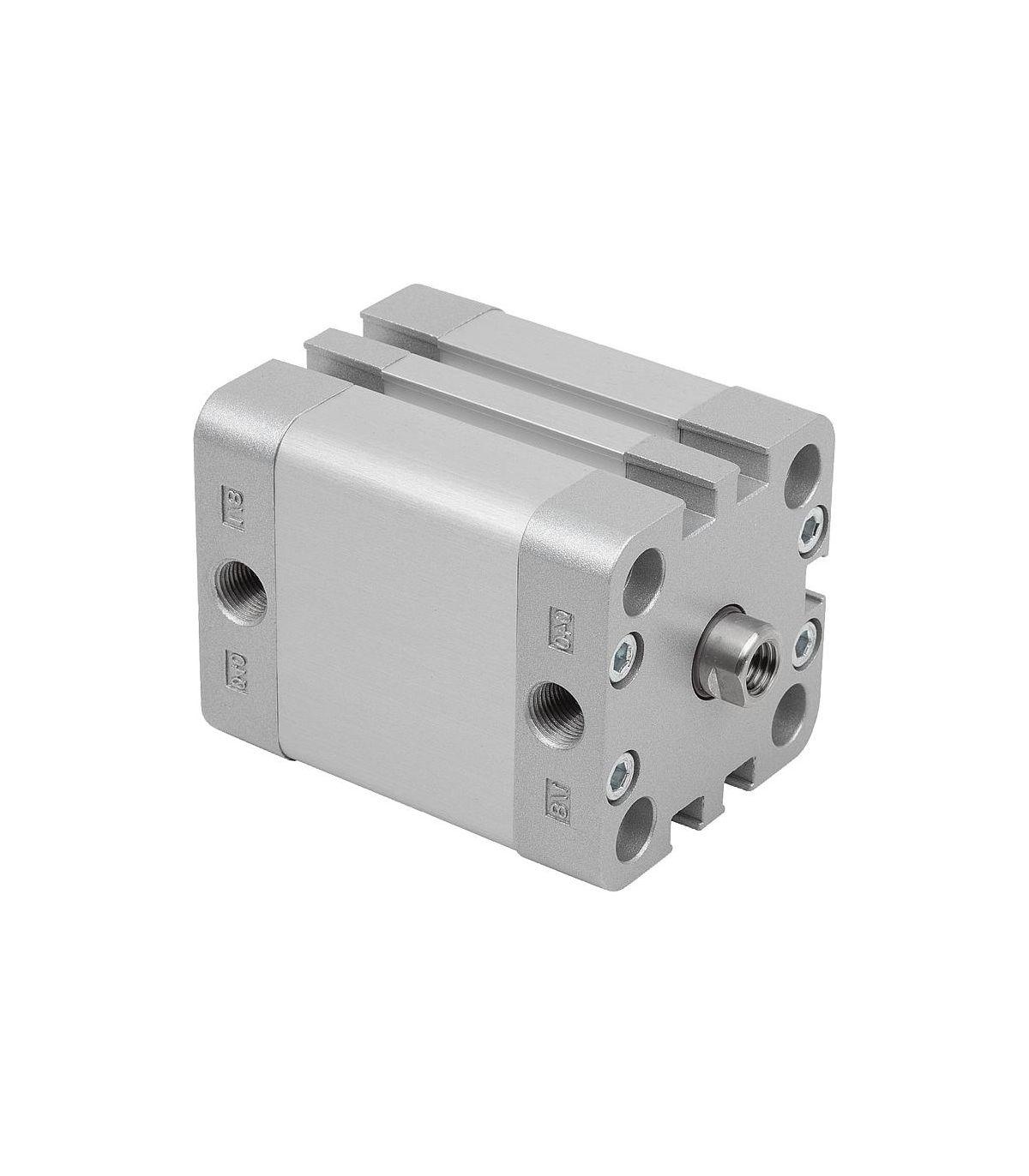

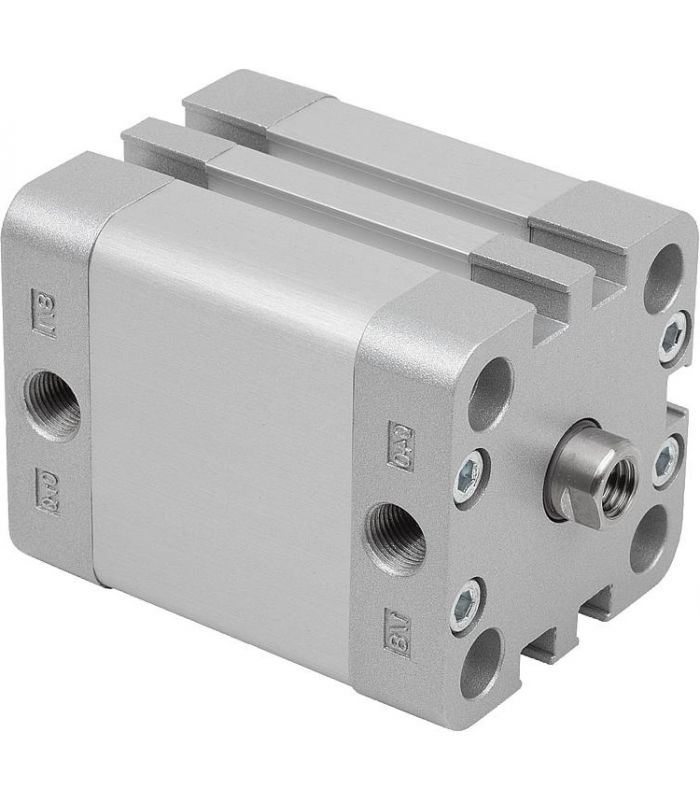

Un cilindro compacto ISO-21287 está diseñado con tubo y culatas fabricadas en aluminio de alta resistencia, lo que garantiza una estructura ligera y robusta. Su principal ventaja es su diseño compacto, que permite obtener altas fuerzas de empuje y tracción en espacios reducidos, manteniendo el mismo diámetro de pistón que un cilindro estándar.
Los cilindros compactos ISO 21287 se emplean ampliamente en automatización industrial, ensamblaje, manipulación de piezas y sistemas neumáticos donde se requiere alta precisión y fiabilidad en espacios reducidos. Fabricados en aluminio anodizado o acero inoxidable, ofrecen alta resistencia a la corrosión y una larga vida útil.
Características principales:
Consulta otras carreras u opciones

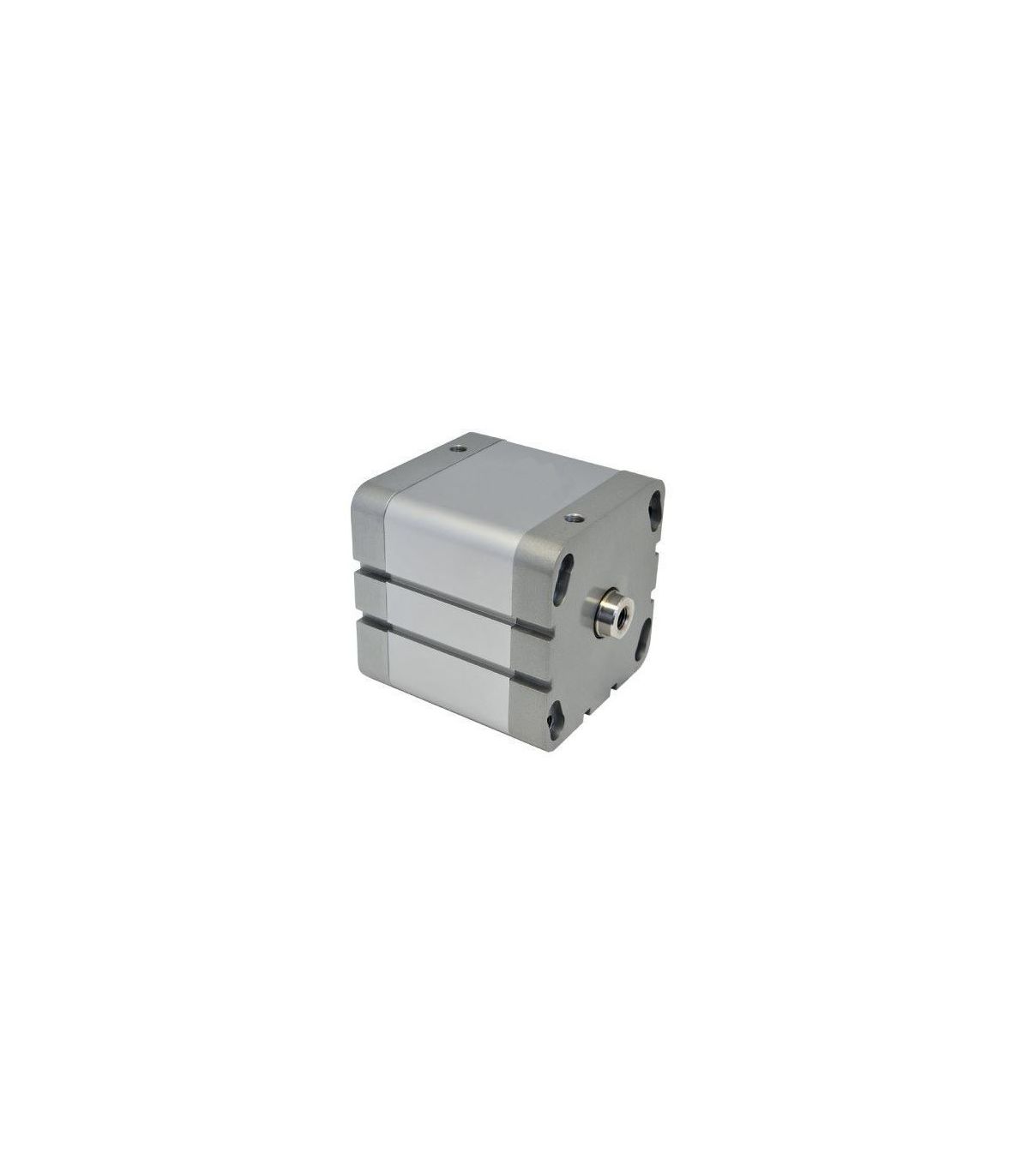

El cilindro compacto ISO 21287 es un actuador neumático diseñado conforme a la norma ISO 21287, que estandariza sus dimensiones y puntos de montaje para garantizar la intercambiabilidad entre fabricantes.
Estos cilindros están construidos generalmente con cuerpo y culatas de aluminio, vástago de acero cromado y juntas de baja fricción, lo que garantiza fiabilidad, larga vida útil y funcionamiento suave.
Gracias a su versatilidad, precisión y tamaño reducido, el cilindro compacto ISO 21287 se utiliza ampliamente en sistemas de automatización industrial, maquinaria de ensamblaje, manipulación de materiales y equipos neumáticos donde el espacio de instalación es limitado.

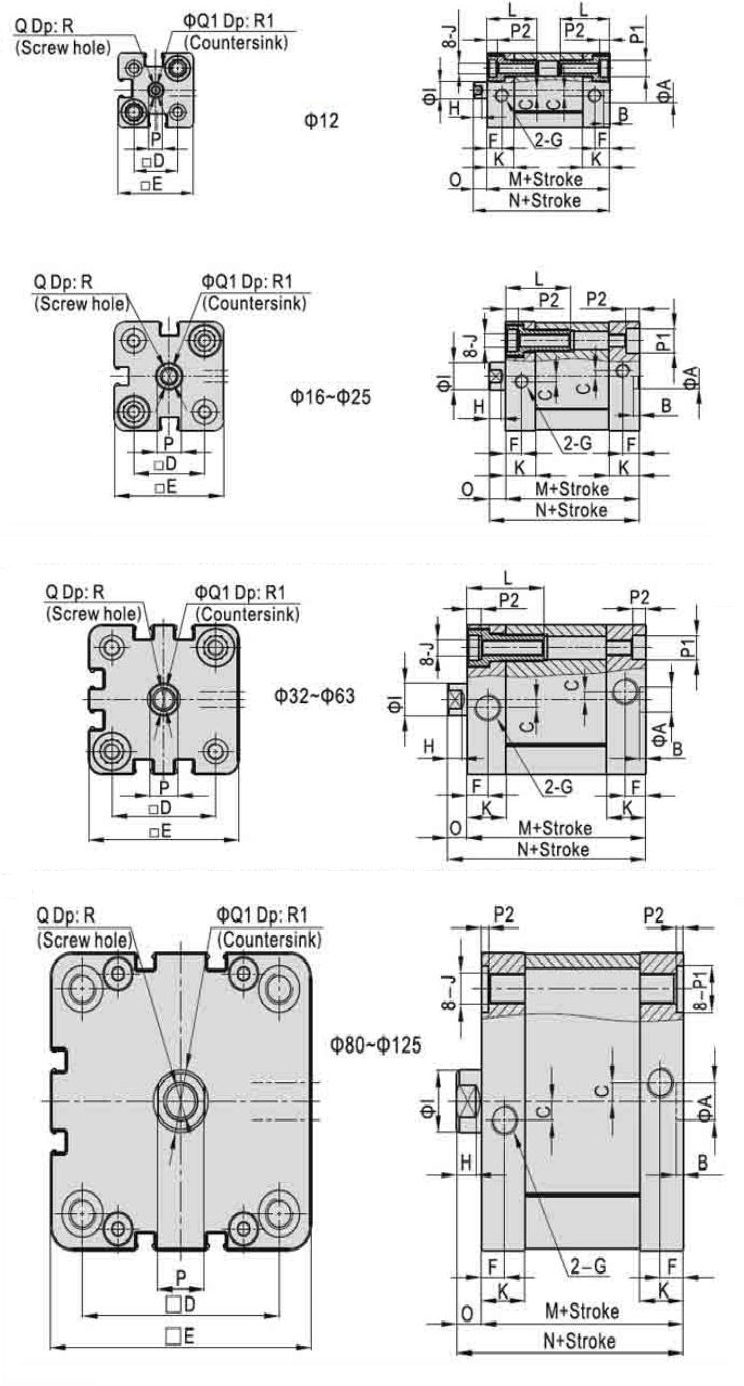

| Ø interior | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | P1 | P2 | Q | Q1 | R | R1 |
| 12 | 9 | 2.1 | 2 | 16 | 27.5 | 5.5 | M5x0.8 | 3.7 | 6 | M4x0.7 | 10 | 18.3 | 35 | 40 | 5 | 5 | 6 | 3.5 | M3x0.5 | 3.3 | 8 | 1.5 |
| 16 | 9 | 2.1 | 2 | 18 | 30 | 5.5 | M5x0.8 | 3.7 | 8 | M4x0.7 | 10 | 18.3 | 35 | 40 | 5 | 7 | 6 | 3.5 | M4x0.7 | 4.5 | 10 | 1.5 |
| 20 | 9 | 2.1 | 2 | 22 | 35.5 | 6 | M5x0.8 | 4.5 | 10 | M5x0.8 | 10.5 | 23.8 | 37 | 43 | 6 | 9 | 9 | 4.8 | M6x1.0 | 6.5 | 14 | 2.6 |
| 25 | 9 | 2.1 | 2 | 26 | 40 | 6 | M5x0.8 | 4.5 | 10 | M5x0.8 | 11 | 23.8 | 39 | 45 | 6 | 9 | 9 | 4.8 | M6x1.0 | 6.5 | 14 | 2.6 |
| 32 | 9 | 2.1 | 3 | 32.5 | 49.5 | 7.6 | G1/8 | 5 | 12 | M6x1.0 | 14 | 28.3 | 44 | 51 | 7 | 10 | 9 | 4.8 | M8x1.25 | 8.5 | 16 | 3.3 |
| 40 | 9 | 2.1 | 3 | 38 | 55 | 7.6 | G1/8 | 5 | 12 | M6x1.0 | 14.3 | 28.3 | 45.5 | 52.5 | 7 | 10 | 9 | 4.8 | M8x1.25 | 8.5 | 16 | 3.3 |
| 50 | 12 | 2.6 | 3 | 46.5 | 65.5 | 7.6 | G1/8 | 6 | 16 | M8x1.25 | 14.3 | 30.3 | 45.5 | 53.5 | 8 | 13 | 11 | 4.8 | M10x1.5 | 10.5 | 20 | 4.7 |
| 63 | 12 | 2.6 | 4 | 56.5 | 75.5 | 7.6 | G1/8 | 6 | 16 | M8x1.25 | 15 | 30.3 | 49 | 57 | 8 | 13 | 11 | 4.8 | M10x1.5 | 10.5 | 20 | 4.7 |
| 80 | 12 | 2.6 | 6 | 72 | 95.5 | 8.5 | G1/8 | 7 | 20 | M10x1.5 | 16 | - | 54 | 63 | 9 | 17 | 15 | 2.6 | M12x1.75 | 12.5 | 20 | 6.1 |
| 100 | 12 | 2.6 | 7 | 89 | 113.5 | 10.5 | G1/8 | 7 | 20 | M10x1.5 | 19 | - | 67 | 76 | 9 | 17 | 15 | 2.6 | M12x1.75 | 12.5 | 20 | 6.1 |
| 125 | 12 | 2.6 | 8 | 110 | 134.5 | 10.5 | G1/4 | 9 | 25 | M12x1.75 | 20 | - | 81 | 92 | 11 | 21 | - | - | M16x2.0 | 16.5 | 25 | 7 |
