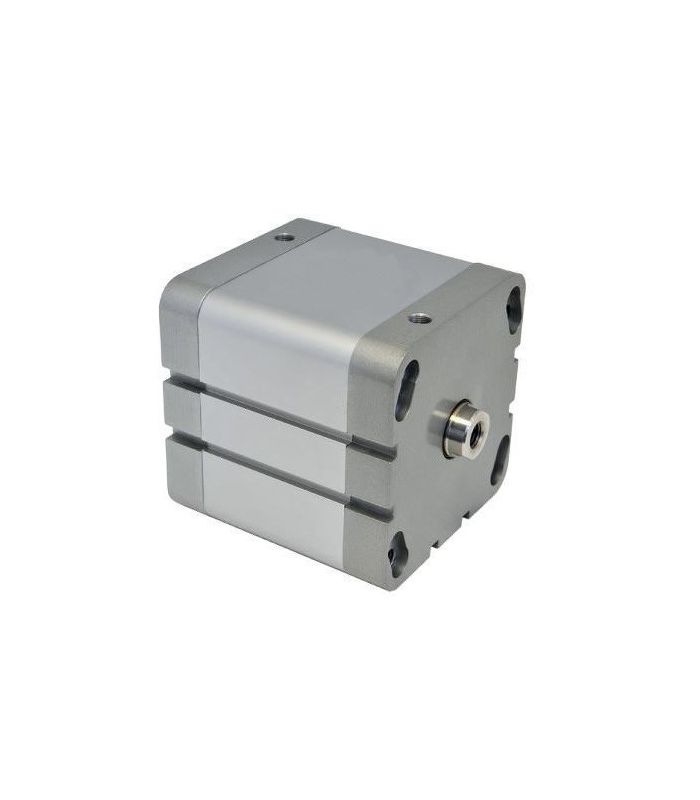

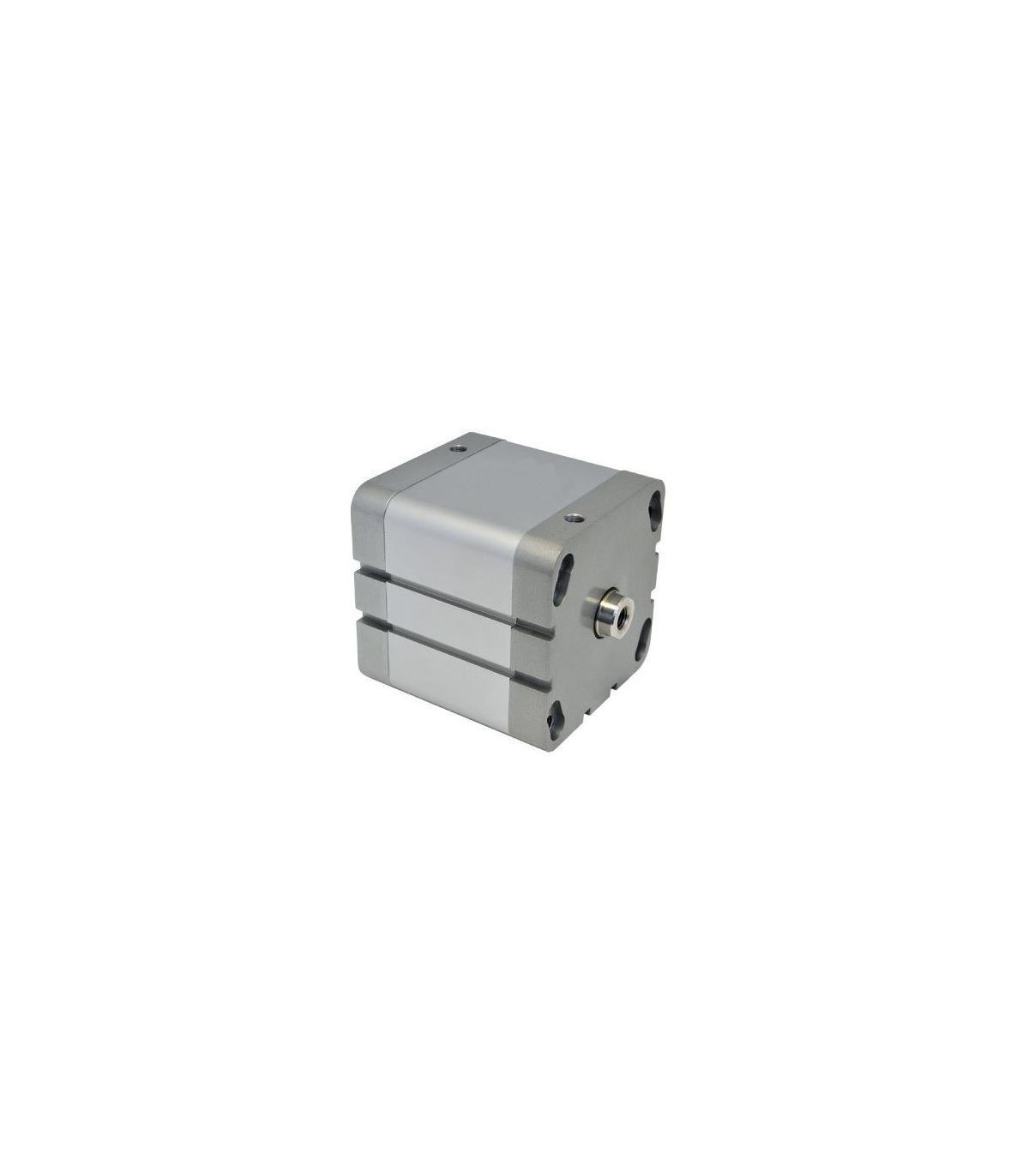

Un cilindro compatto ISO-21287 è progettato con un tubo e testate in alluminio ad alta resistenza, garantendo una struttura leggera ma robusta. Il suo principale vantaggio è il design compatto , che consente elevate forze di spinta e trazione in spazi ristretti, mantenendo lo stesso diametro del pistone di un cilindro standard.
I cilindri compatti ISO 21287 sono ampiamente utilizzati nell'automazione industriale, nell'assemblaggio, nella movimentazione di componenti e nei sistemi pneumatici, dove sono richieste elevata precisione e affidabilità in spazi ristretti. Realizzati in alluminio anodizzato o acciaio inossidabile, offrono un'elevata resistenza alla corrosione e una lunga durata.
Caratteristiche principali:
Esplora altre carriere o opzioni

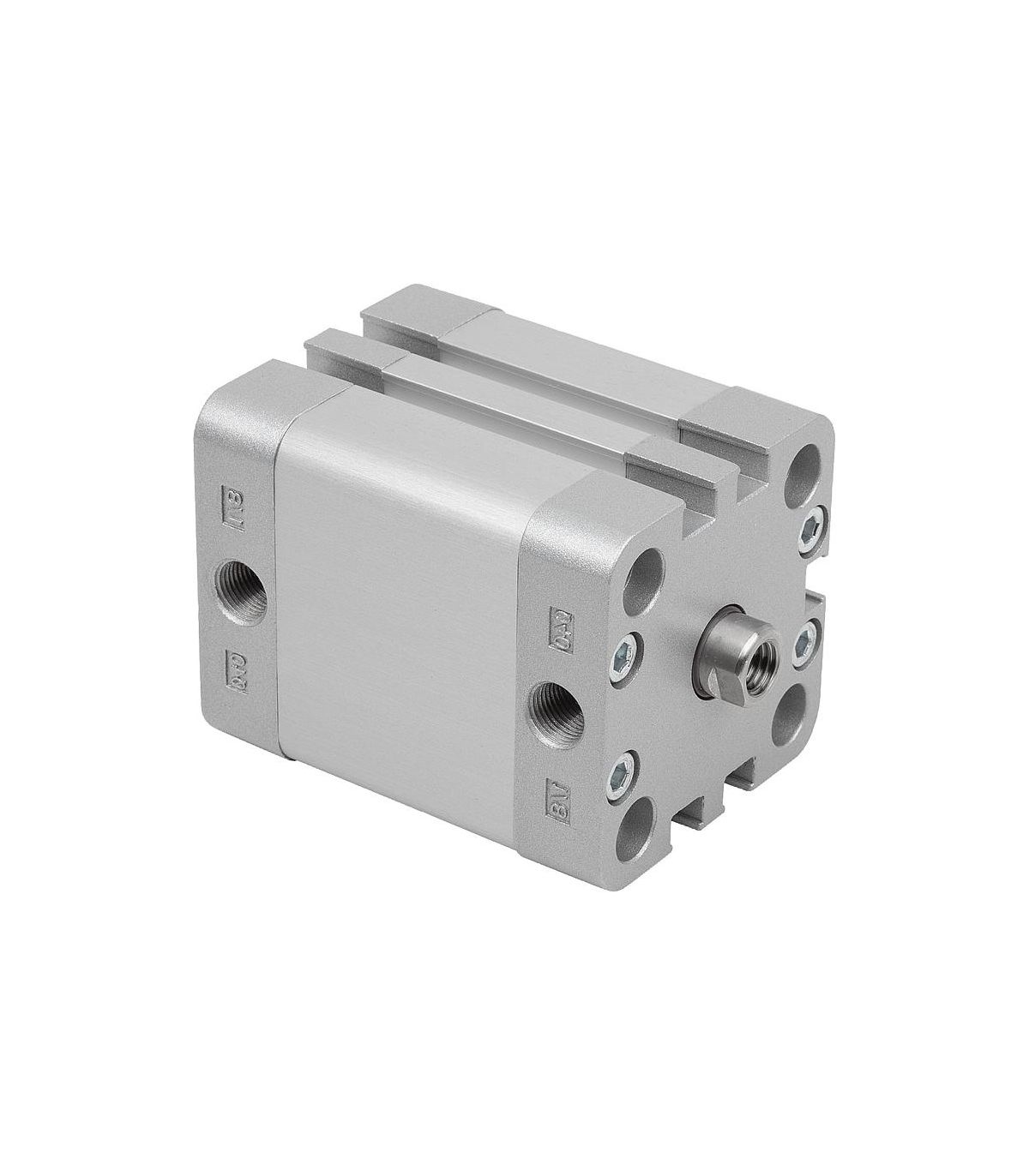

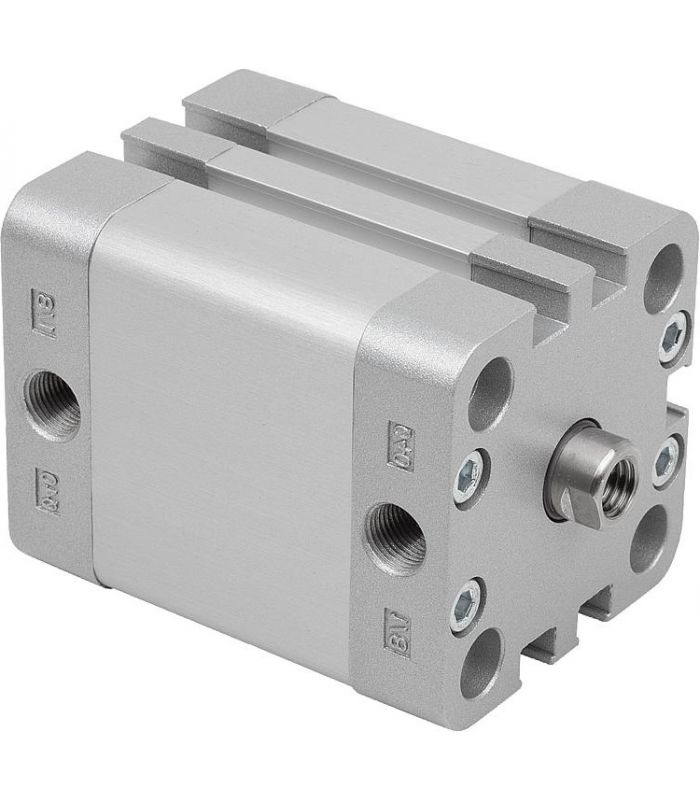

Lui cilindro compatto ISO 21287 Si tratta di un attuatore pneumatico progettato secondo le Norma ISO 21287, che ne standardizza le dimensioni e i punti di montaggio per garantire la intercambiabilità tra produttori.
Questi cilindri sono generalmente costruiti con corpo e testate in alluminio, , stelo in acciaio cromato E giunti a basso attrito, che garantisce affidabilità, lunga durata e funzionamento regolare.
Grazie al tuo versatilità, precisione e dimensioni ridotte, Il cilindro compatto ISO 21287 è ampiamente utilizzato in sistemi di automazione industriale, macchinari di assemblaggio, movimentazione dei materiali e attrezzature pneumatiche dove lo spazio di installazione è limitato.
| Ø interno | A | B | C | D | E | F | G | H | Io | J | K | L | M | N | O | P | P1 | P2 | Q | Q1 | R | R1 |
| 12 | 9 | 2.1 | 2 | 16 | 27.5 | 5.5 | M5x0.8 | 3.7 | 6 | M4x0.7 | 10 | 18.3 | 35 | 40 | 5 | 5 | 6 | 3.5 | M3x0,5 | 3.3 | 8 | 1.5 |
| 16 | 9 | 2.1 | 2 | 18 | 30 | 5.5 | M5x0.8 | 3.7 | 8 | M4x0.7 | 10 | 18.3 | 35 | 40 | 5 | 7 | 6 | 3.5 | M4x0.7 | 4.5 | 10 | 1.5 |
| 20 | 9 | 2.1 | 2 | 22 | 35,5 | 6 | M5x0.8 | 4.5 | 10 | M5x0.8 | 10.5 | 23.8 | 37 | 43 | 6 | 9 | 9 | 4.8 | M6x1.0 | 6.5 | 14 | 2.6 |
| 25 | 9 | 2.1 | 2 | 26 | 40 | 6 | M5x0.8 | 4.5 | 10 | M5x0.8 | 11 | 23.8 | 39 | 45 | 6 | 9 | 9 | 4.8 | M6x1.0 | 6.5 | 14 | 2.6 |
| 32 | 9 | 2.1 | 3 | 32,5 | 49,5 | 7.6 | G1/8 | 5 | 12 | M6x1.0 | 14 | 28.3 | 44 | 51 | 7 | 10 | 9 | 4.8 | M8x1,25 | 8.5 | 16 | 3.3 |
| 40 | 9 | 2.1 | 3 | 38 | 55 | 7.6 | G1/8 | 5 | 12 | M6x1.0 | 14.3 | 28.3 | 45,5 | 52,5 | 7 | 10 | 9 | 4.8 | M8x1,25 | 8.5 | 16 | 3.3 |
| 50 | 12 | 2.6 | 3 | 46.5 | 65,5 | 7.6 | G1/8 | 6 | 16 | M8x1,25 | 14.3 | 30.3 | 45,5 | 53,5 | 8 | 13 | 11 | 4.8 | M10x1,5 | 10.5 | 20 | 4.7 |
| 63 | 12 | 2.6 | 4 | 56,5 | 75,5 | 7.6 | G1/8 | 6 | 16 | M8x1,25 | 15 | 30.3 | 49 | 57 | 8 | 13 | 11 | 4.8 | M10x1,5 | 10.5 | 20 | 4.7 |
| 80 | 12 | 2.6 | 6 | 72 | 95,5 | 8.5 | G1/8 | 7 | 20 | M10x1,5 | 16 | - | 54 | 63 | 9 | 17 | 15 | 2.6 | M12x1,75 | 12.5 | 20 | 6.1 |
| 100 | 12 | 2.6 | 7 | 89 | 113,5 | 10.5 | G1/8 | 7 | 20 | M10x1,5 | 19 | - | 67 | 76 | 9 | 17 | 15 | 2.6 | M12x1,75 | 12.5 | 20 | 6.1 |
| 125 | 12 | 2.6 | 8 | 110 | 134,5 | 10.5 | G1/4 | 9 | 25 | M12x1,75 | 20 | - | 81 | 92 | 11 | 21 | - | - | M16x2.0 | 16.5 | 25 | 7 |
