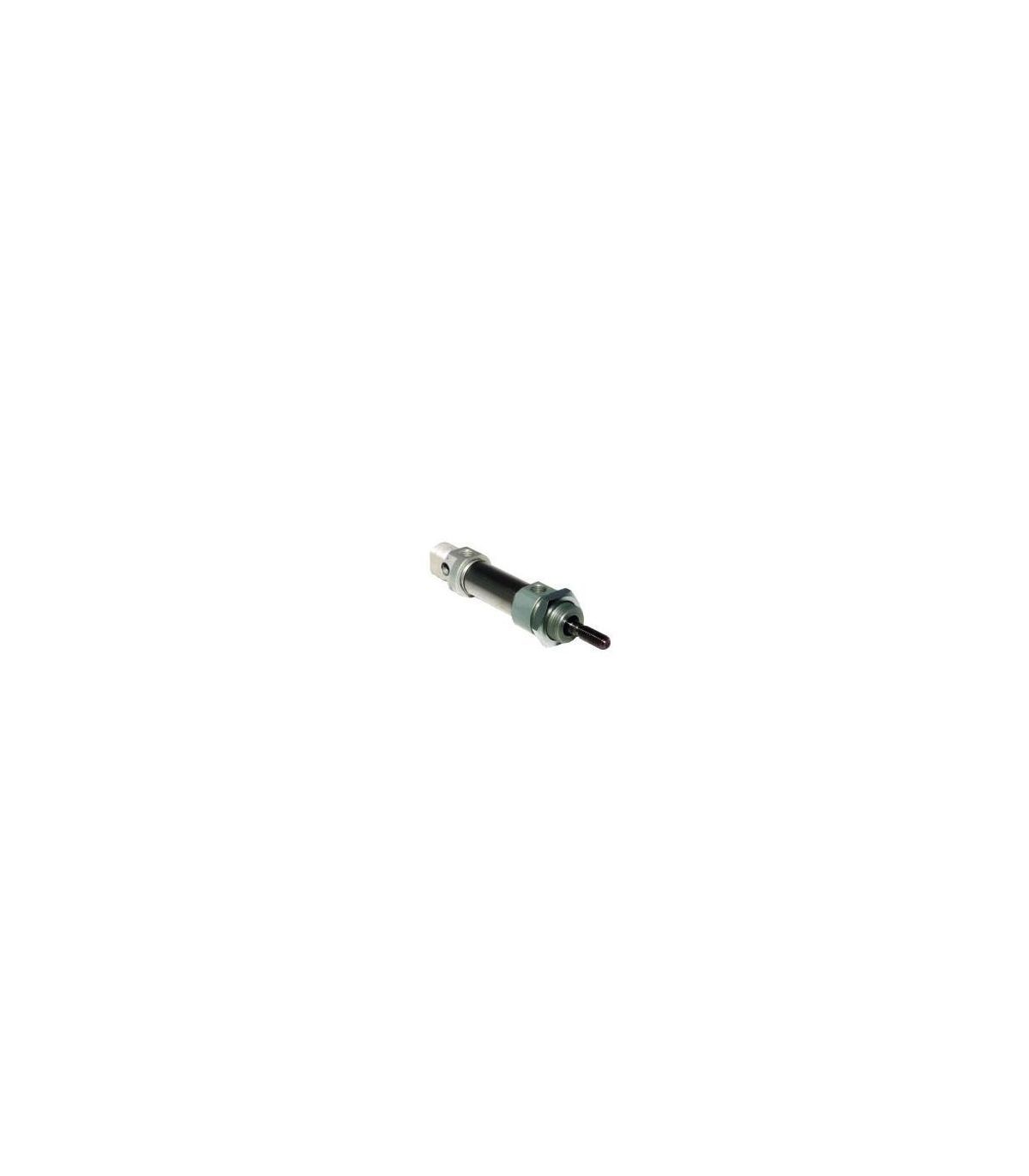

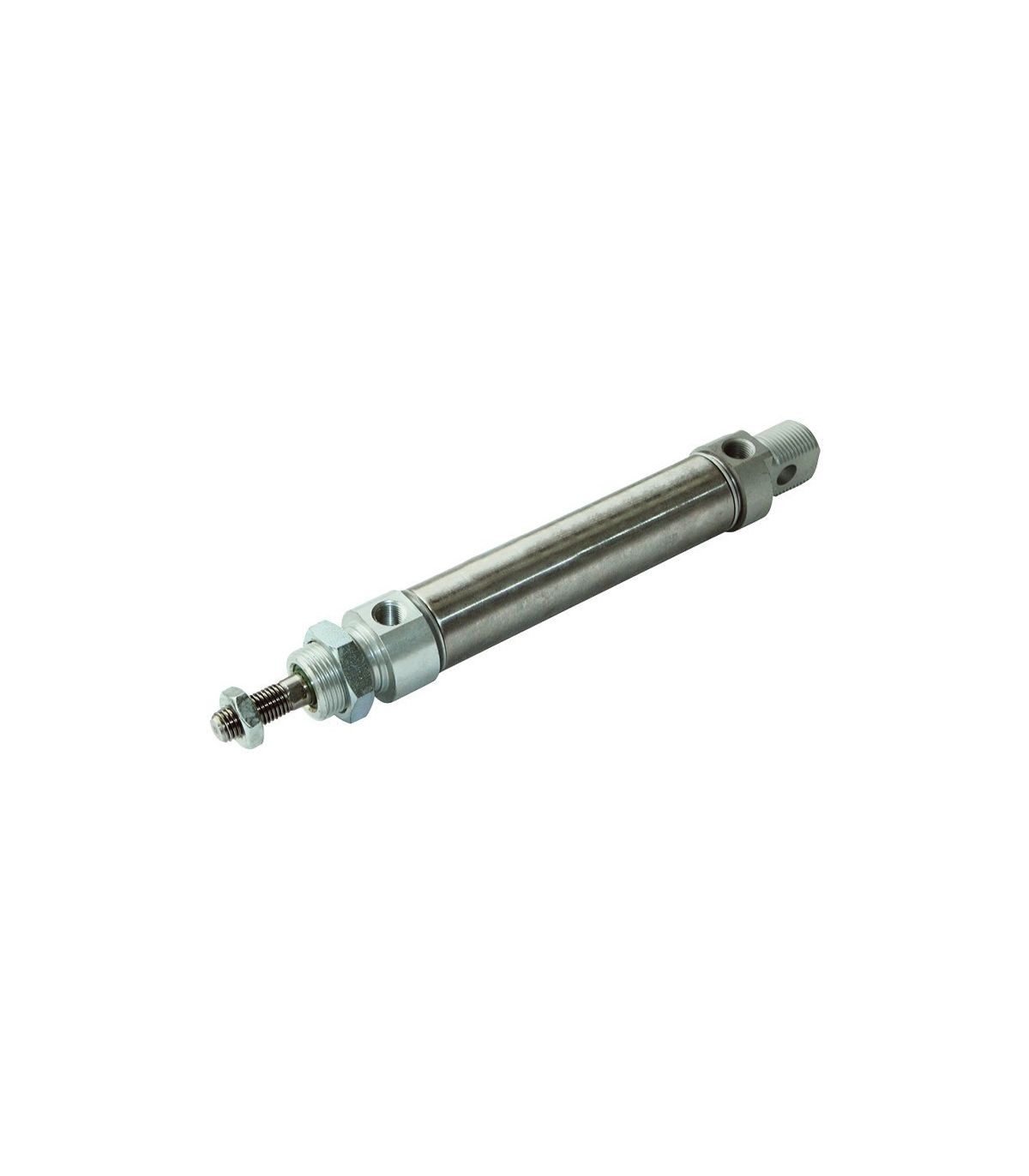

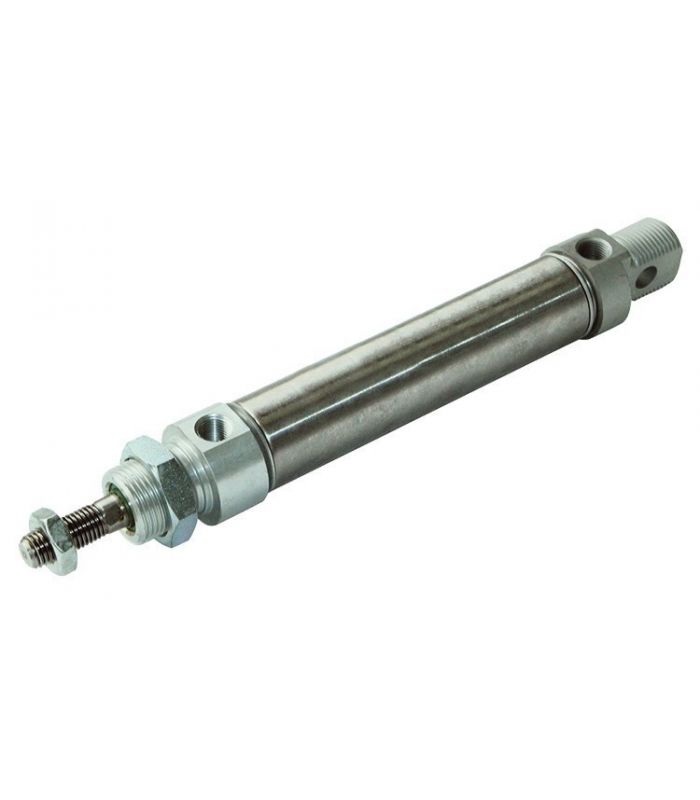

Der doppeltwirkende Zylinder nach ISO 6432 mit elastischer Dämpfung eignet sich ideal für anspruchsvolle Anwendungen, die einen kompakten, präzisen und flachen Zylinder erfordern. Dank ihres kleinen, runden Profils erzeugen diese Zylinder lineare Bewegungen mit Druckluft.
Technische Informationen:
Schau dir weitere Rennen und Konfigurationen an
Der doppeltwirkende Pneumatikzylinder nach ISO 6432 ist ein Linearantrieb, der Druckluftenergie in eine mechanische Hin- und Herbewegung umwandelt. Dieser Zylindertyp entspricht der internationalen Norm ISO 6432 und verfügt über standardisierte Abmessungen, die die Austauschbarkeit zwischen verschiedenen Herstellern gewährleisten.
Dieser Zylinder nutzt Druckluft, um den Kolben sowohl vorwärts als auch rückwärts zu bewegen. Dadurch wird in beiden Richtungen eine konstante Kraft erzeugt und im Vergleich zu einfachwirkenden Zylindern eine höhere Arbeitseffizienz erzielt. Ideal für wiederholte Positionier-, Spann-, Schiebe- oder Transportvorgänge in automatisierten Produktionslinien.
| Ømm | ZU | A1 | B | C | D | D1 | D3 | UND | F | G | G1 | G2 | G3 | K | L | L2 | N | CH | R | M |
| 8 | M4 | 4 | M12x1,25 | 16 | 8 | 9.27 | 15 | 4 | 12 | 64 | 74 | 36 | 46 | 16 | 12 | 21 | 6 | M5 | 86 | |
| 10 | M4 | 4 | M12x1,25 | 16 | 8 | 11.27 | 15 | 4 | 12 | 64 | 74 | 36 | 46 | 16 | 12 | 21 | 6 | M5 | 86 | |
| 12 | M6 | 6 | M16x1,5 | 19 | 12 | 13.27 | 18 | 6 | 16 | 75 | 88 | 38 | 48 | 22 | 18 | 27 | 9 | 5 | M5 | 104 |
| 16 | M6 | 6 | M16x1,5 | 19 | 12 | 17.27 | 18 | 6 | 16 | 82 | 93 | 44 | 53 | 22 | 18 | 27 | 9 | 5 | M5 | 109 |
| 20 | M8 | 8 | M22x1,5 | 27 | 16 | 21.27 | 25,5 | 8 | 20 | 95 | 111 | 51,5 | 67 | 24 | 20 | 32 | 12 | 7 | 1/8"G | 131 |
| 25 | M10x1,25 | 10 | M22x1,5 | 30 | 16 | 26,5 | 28,5 | 8 | 22 | 104 | 118 | 52 | 68 | 28 | 22 | 36 | 12 | 9 | 1/8"G | 140 |
