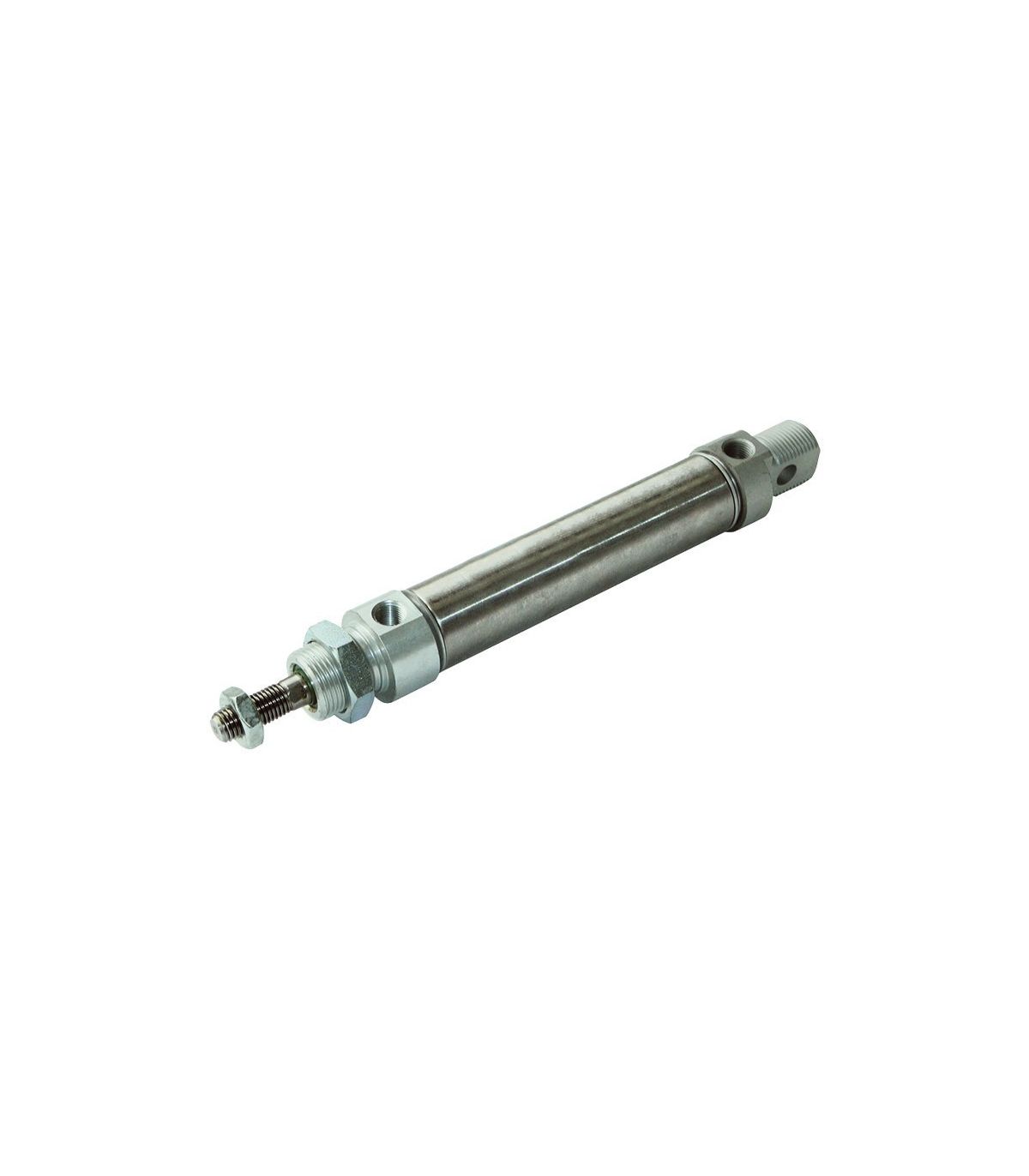

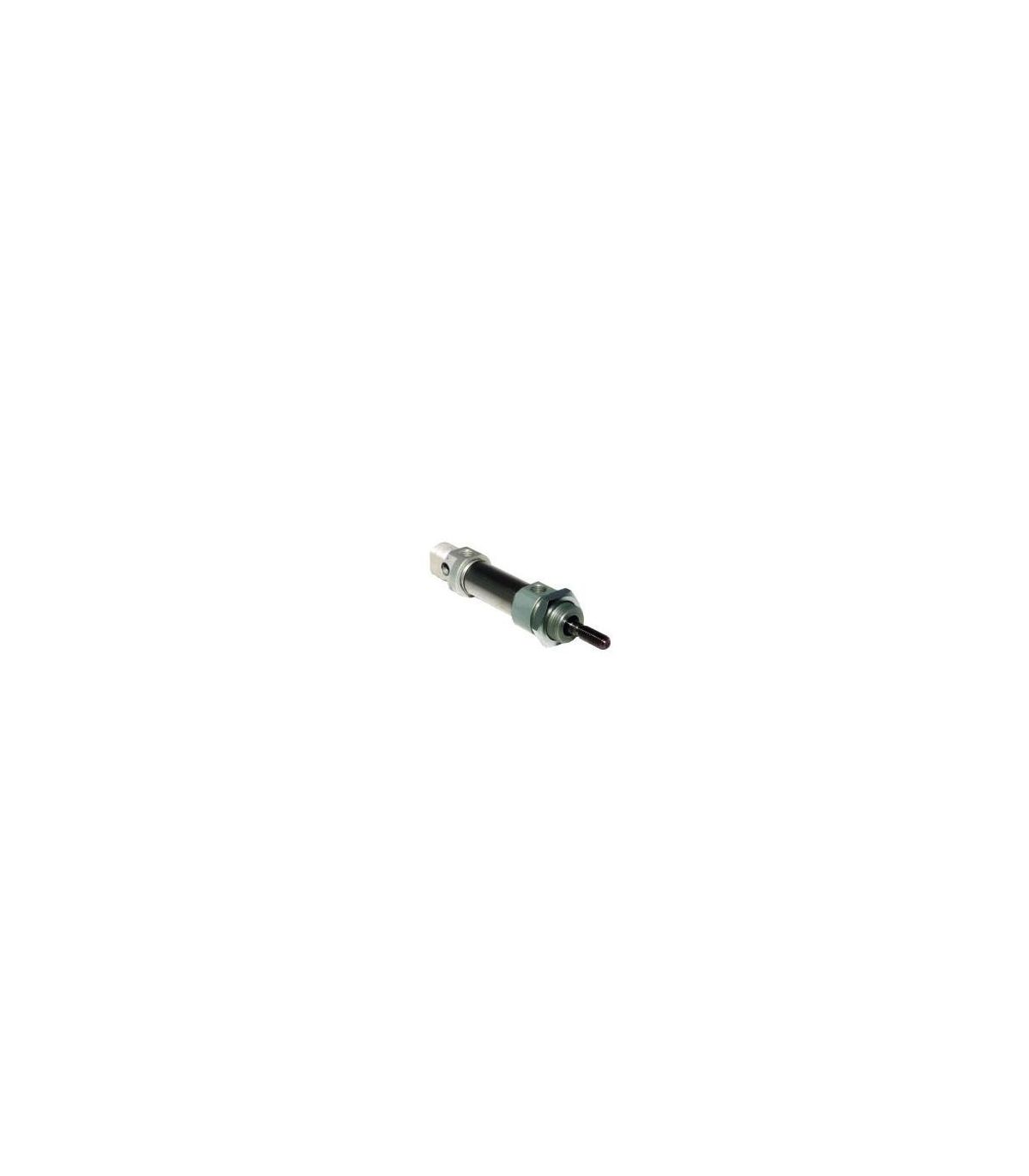

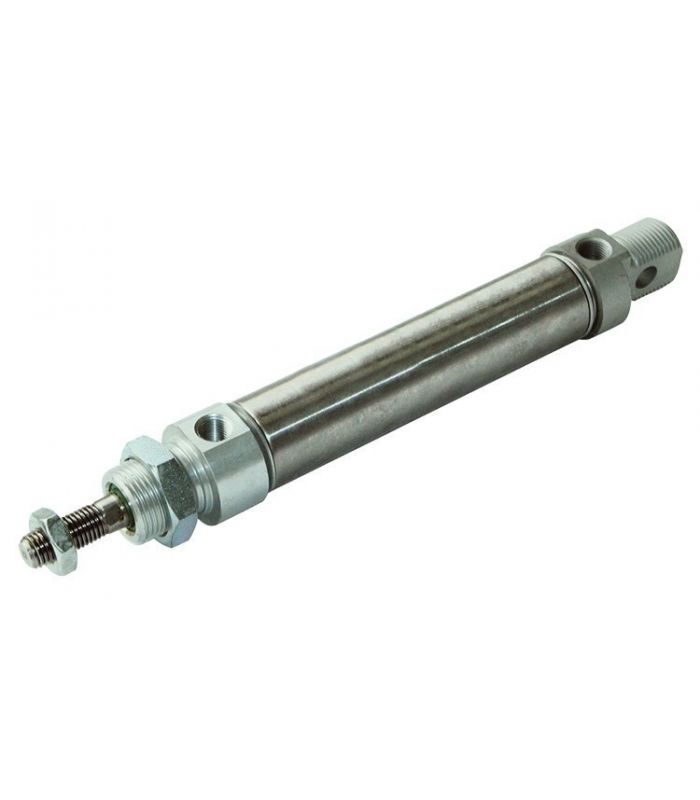

Il cilindro a doppio effetto ISO-6432 con ammortizzamento elastico è ideale per applicazioni impegnative che richiedono un cilindro compatto, preciso e dal profilo ridotto. Questi cilindri, con il loro profilo piccolo e rotondo, producono un movimento lineare utilizzando aria compressa.
Informazioni tecniche:
Scopri altre gare e configurazioni
Il cilindro pneumatico a doppio effetto ISO 6432 è un attuatore lineare progettato per convertire l'energia dell'aria compressa in movimento meccanico alternativo. Conforme alla norma internazionale ISO 6432 , questo tipo di cilindro presenta dimensioni standardizzate che garantiscono l'intercambiabilità tra diversi produttori.
Questo cilindro utilizza aria compressa per muovere il pistone sia in avanti che indietro, fornendo una forza costante in entrambe le direzioni e una maggiore efficienza di lavoro rispetto ai cilindri a semplice effetto. Ideale per operazioni ripetitive di posizionamento, serraggio, spinta o trasporto su linee di produzione automatizzate.
| Ømm | A | A1 | B | C | D | D1 | D3 | E | F | G | G1 | G2 | G3 | K | L | L2 | N | CH | R | M |
| 8 | M4 | 4 | M12x1,25 | 16 | 8 | 9.27 | 15 | 4 | 12 | 64 | 74 | 36 | 46 | 16 | 12 | 21 | 6 | M5 | 86 | |
| 10 | M4 | 4 | M12x1,25 | 16 | 8 | 11.27 | 15 | 4 | 12 | 64 | 74 | 36 | 46 | 16 | 12 | 21 | 6 | M5 | 86 | |
| 12 | M6 | 6 | M16x1,5 | 19 | 12 | 13.27 | 18 | 6 | 16 | 75 | 88 | 38 | 48 | 22 | 18 | 27 | 9 | 5 | M5 | 104 |
| 16 | M6 | 6 | M16x1,5 | 19 | 12 | 17.27 | 18 | 6 | 16 | 82 | 93 | 44 | 53 | 22 | 18 | 27 | 9 | 5 | M5 | 109 |
| 20 | M8 | 8 | M22x1,5 | 27 | 16 | 21.27 | 25.5 | 8 | 20 | 95 | 111 | 51,5 | 67 | 24 | 20 | 32 | 12 | 7 | 1/8"G | 131 |
| 25 | M10x1,25 | 10 | M22x1,5 | 30 | 16 | 26.5 | 28.5 | 8 | 22 | 104 | 118 | 52 | 68 | 28 | 22 | 36 | 12 | 9 | 1/8"G | 140 |
