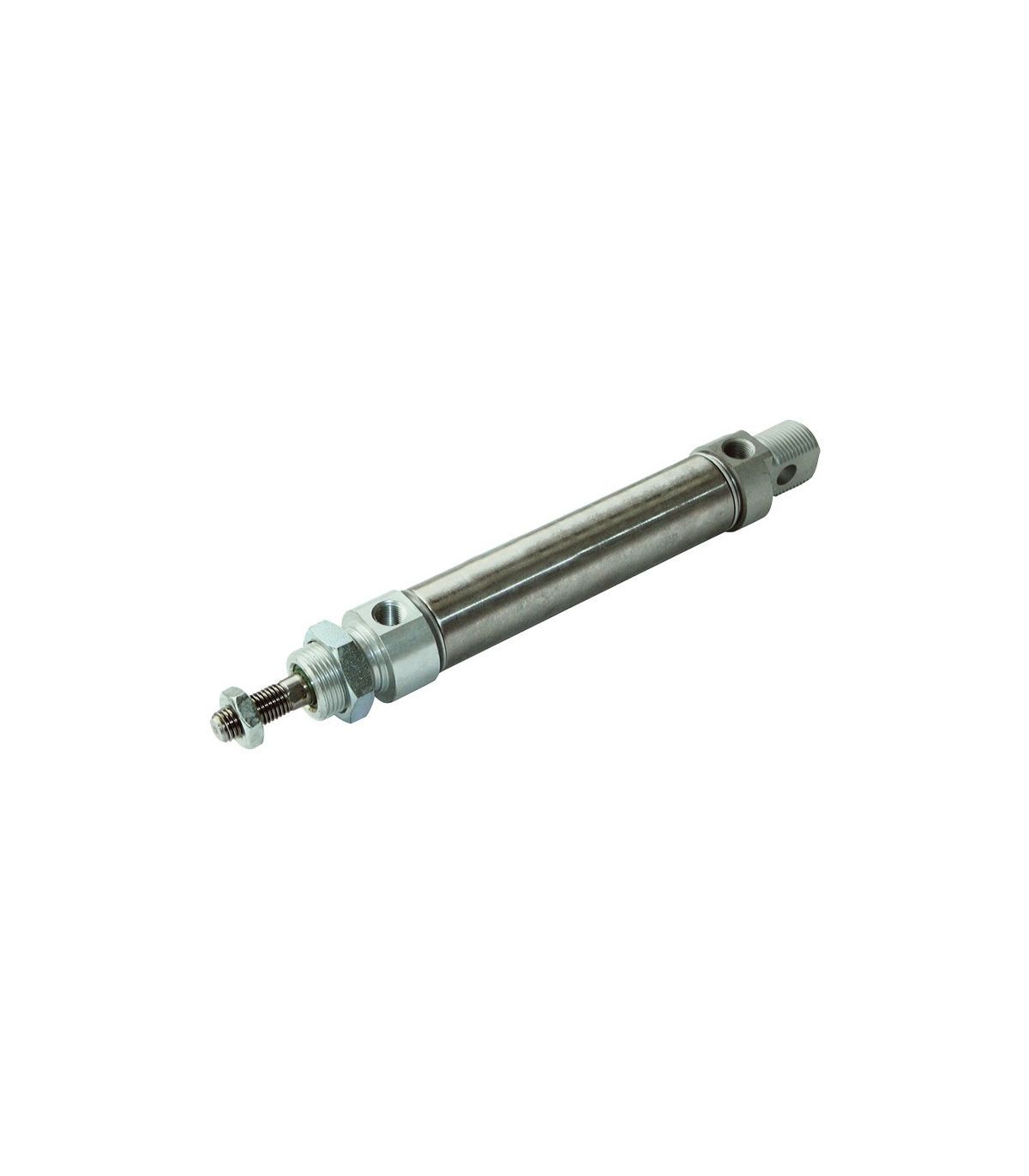

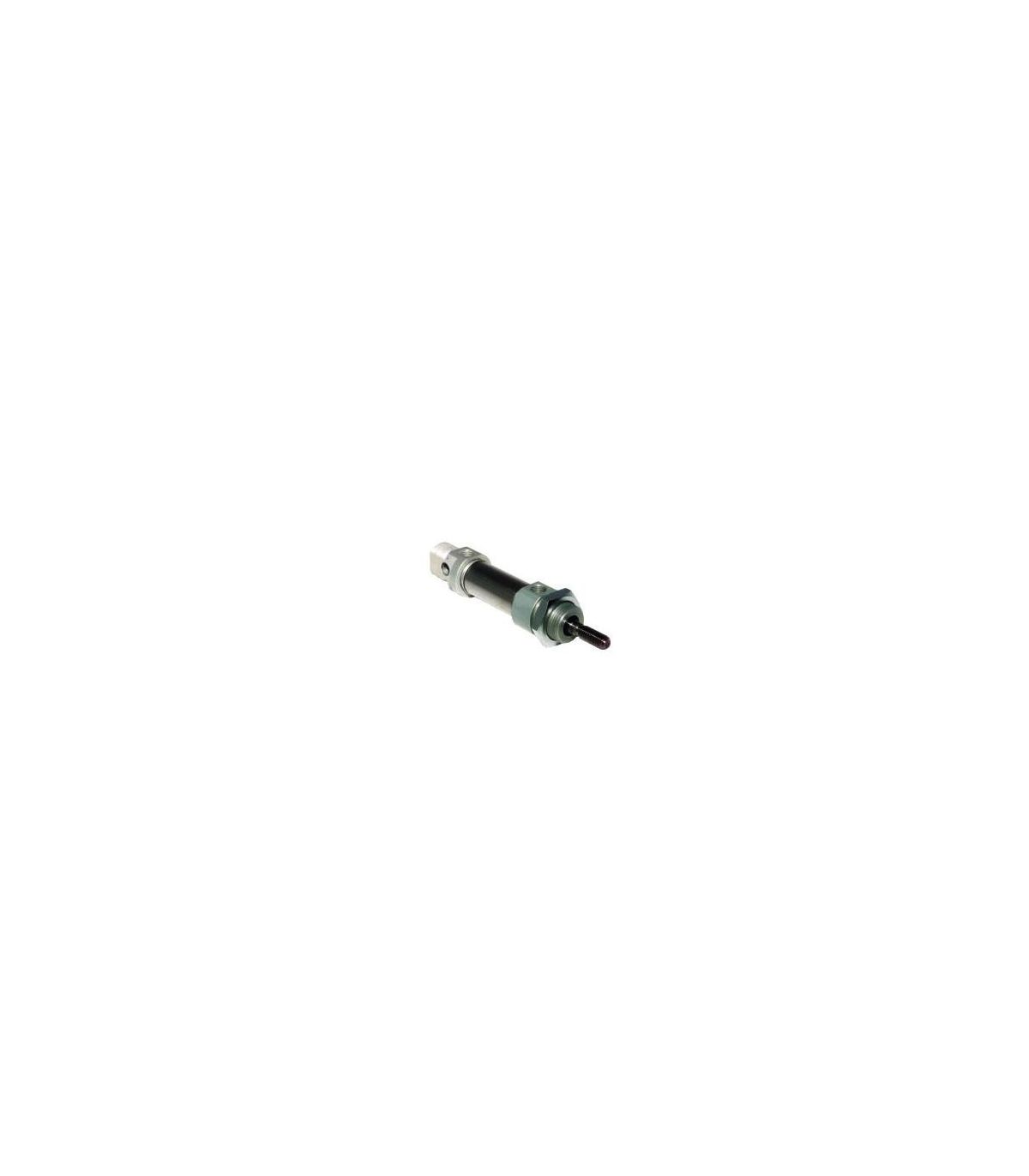

Le vérin double effet ISO-6432 avec amortissement élastique est idéal pour les applications exigeantes nécessitant un vérin compact, précis et de faible encombrement. Ces vérins, de forme ronde et compacte, produisent un mouvement linéaire grâce à l'air comprimé.
Informations techniques :
Découvrez d'autres races et configurations
Le vérin pneumatique double effet ISO 6432 est un actionneur linéaire conçu pour convertir l'énergie de l'air comprimé en mouvement mécanique alternatif. Conforme à la norme internationale ISO 6432 , ce type de vérin présente des dimensions standardisées garantissant l'interchangeabilité entre différents fabricants.
Ce vérin utilise de l'air comprimé pour actionner le piston dans les deux sens de course, assurant une force constante et une efficacité de travail supérieure aux vérins simple effet. Il est idéal pour les opérations répétitives de positionnement, de serrage, de poussée ou de transport sur les lignes de production automatisées.
| Ømm | À | A1 | B | C | D | D1 | D3 | ET | F | G | G1 | G2 | G3 | K | L | L2 | N | CH | R | M |
| 8 | M4 | 4 | M12x1,25 | 16 | 8 | 9.27 | 15 | 4 | 12 | 64 | 74 | 36 | 46 | 16 | 12 | 21 | 6 | M5 | 86 | |
| 10 | M4 | 4 | M12x1,25 | 16 | 8 | 11.27 | 15 | 4 | 12 | 64 | 74 | 36 | 46 | 16 | 12 | 21 | 6 | M5 | 86 | |
| 12 | M6 | 6 | M16x1,5 | 19 | 12 | 13.27 | 18 | 6 | 16 | 75 | 88 | 38 | 48 | 22 | 18 | 27 | 9 | 5 | M5 | 104 |
| 16 | M6 | 6 | M16x1,5 | 19 | 12 | 17.27 | 18 | 6 | 16 | 82 | 93 | 44 | 53 | 22 | 18 | 27 | 9 | 5 | M5 | 109 |
| 20 | M8 | 8 | M22x1,5 | 27 | 16 | 21.27 | 25,5 | 8 | 20 | 95 | 111 | 51,5 | 67 | 24 | 20 | 32 | 12 | 7 | 1/8"G | 131 |
| 25 | M10x1,25 | 10 | M22x1,5 | 30 | 16 | 26,5 | 28,5 | 8 | 22 | 104 | 118 | 52 | 68 | 28 | 22 | 36 | 12 | 9 | 1/8"G | 140 |
