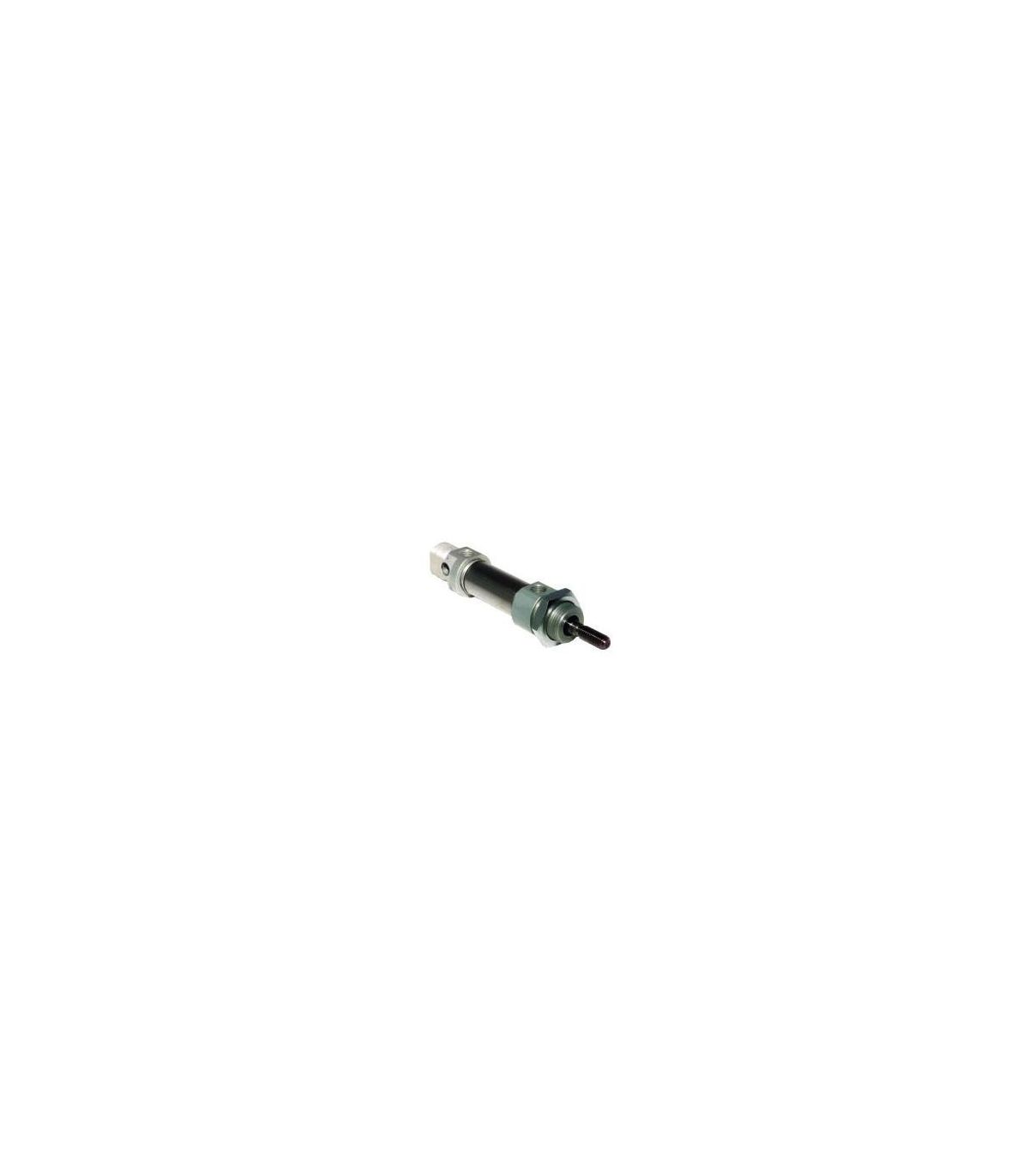

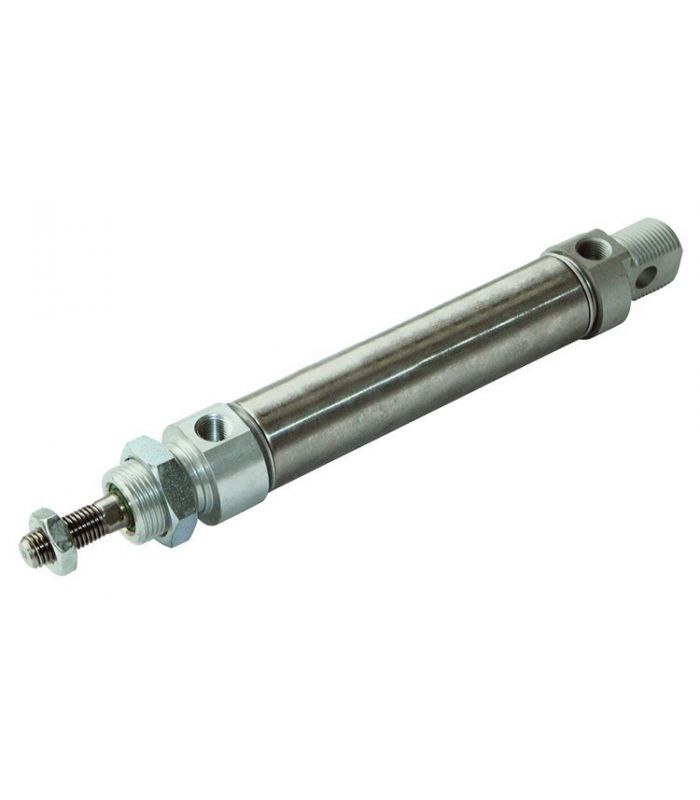

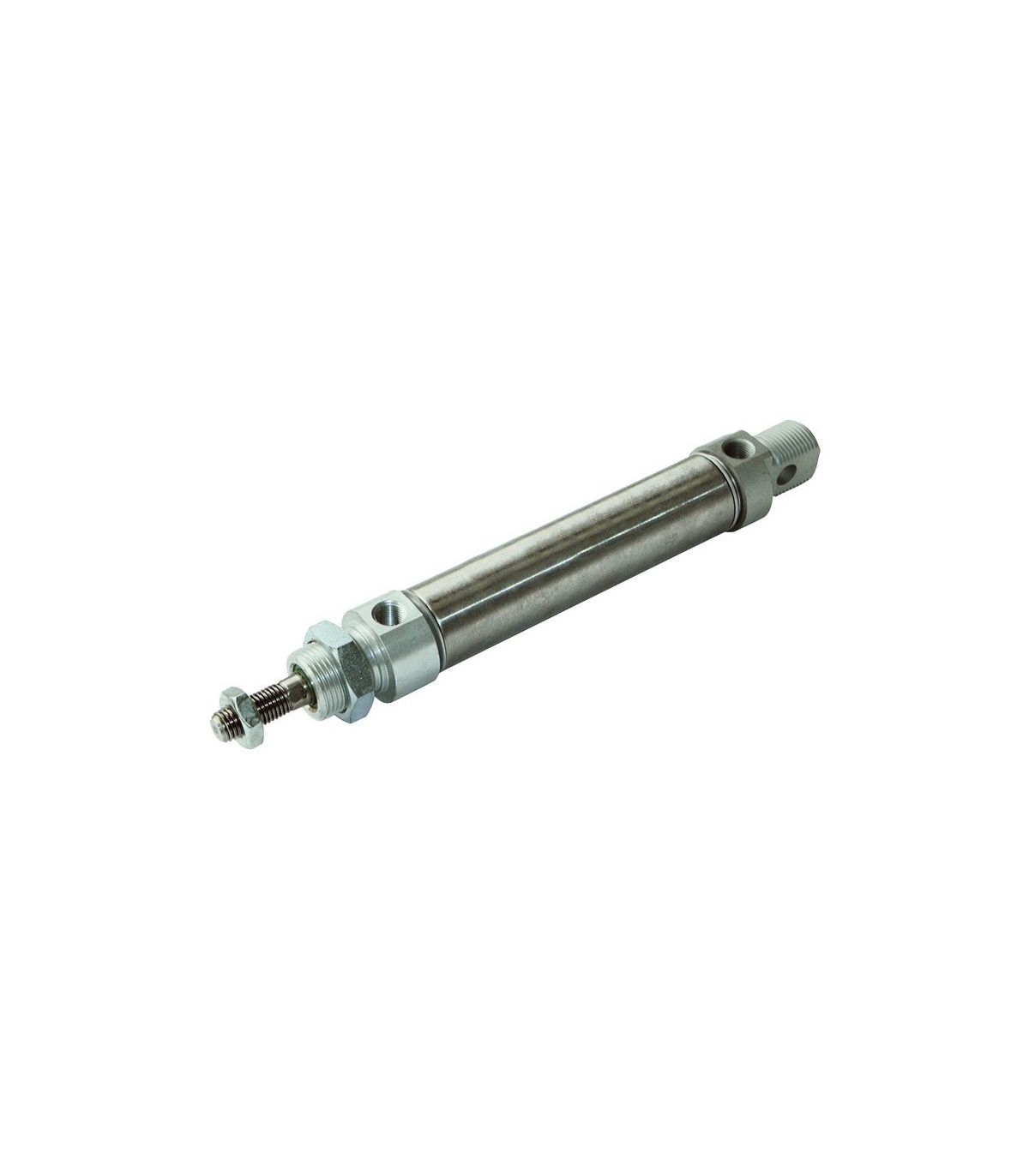

O cilindro de dupla ação ISO-6432 com amortecimento elástico é ideal para aplicações exigentes que requerem um cilindro compacto, preciso e de perfil reduzido. Esses cilindros, com seu perfil pequeno e arredondado, produzem movimento linear utilizando ar comprimido.
Informações técnicas:
Confira outras corridas e configurações.
O cilindro pneumático de dupla ação ISO 6432 é um atuador linear projetado para converter a energia do ar comprimido em movimento mecânico alternativo. Em conformidade com a norma internacional ISO 6432 , este tipo de cilindro apresenta dimensões padronizadas que garantem a intercambialidade entre diferentes fabricantes.
Este cilindro utiliza ar comprimido para movimentar o pistão tanto no sentido horário quanto no anti-horário, proporcionando força constante em ambas as direções e maior eficiência de trabalho em comparação com cilindros de ação simples. Ideal para operações repetitivas de posicionamento, fixação, empurrar ou transportar em linhas de produção automatizadas.
| Ømm | PARA | A1 | B | C | D | D1 | D3 | E | F | G | G1 | G2 | G3 | K | L | L2 | N | CH | R | M |
| 8 | M4 | 4 | M12x1,25 | 16 | 8 | 9,27 | 15 | 4 | 12 | 64 | 74 | 36 | 46 | 16 | 12 | 21 | 6 | M5 | 86 | |
| 10 | M4 | 4 | M12x1,25 | 16 | 8 | 11.27 | 15 | 4 | 12 | 64 | 74 | 36 | 46 | 16 | 12 | 21 | 6 | M5 | 86 | |
| 12 | M6 | 6 | M16x1,5 | 19 | 12 | 13.27 | 18 | 6 | 16 | 75 | 88 | 38 | 48 | 22 | 18 | 27 | 9 | 5 | M5 | 104 |
| 16 | M6 | 6 | M16x1,5 | 19 | 12 | 17.27 | 18 | 6 | 16 | 82 | 93 | 44 | 53 | 22 | 18 | 27 | 9 | 5 | M5 | 109 |
| 20 | M8 | 8 | M22x1,5 | 27 | 16 | 21,27 | 25,5 | 8 | 20 | 95 | 111 | 51,5 | 67 | 24 | 20 | 32 | 12 | 7 | 1/8"G | 131 |
| 25 | M10x1,25 | 10 | M22x1,5 | 30 | 16 | 26,5 | 28,5 | 8 | 22 | 104 | 118 | 52 | 68 | 28 | 22 | 36 | 12 | 9 | 1/8"G | 140 |
