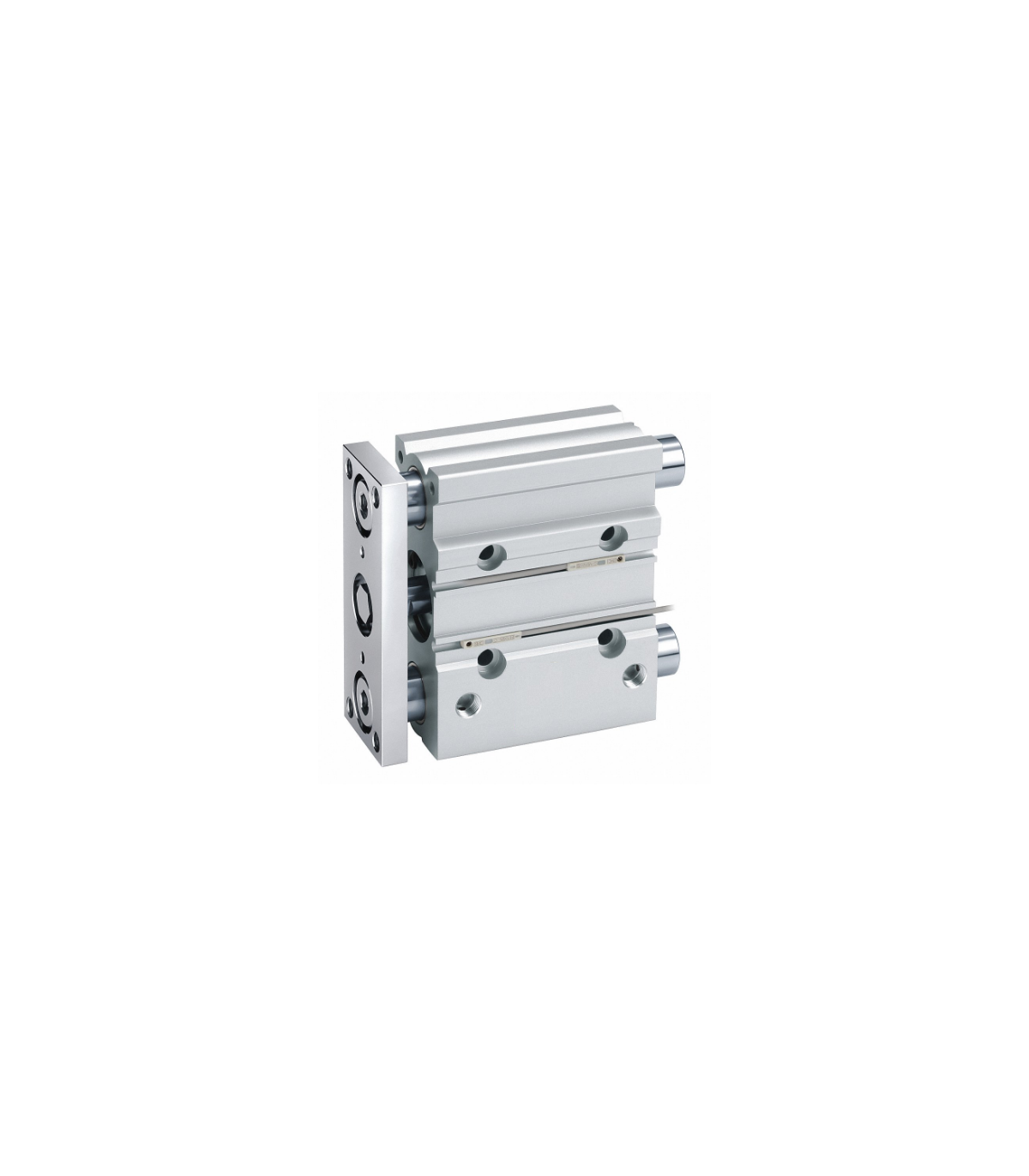

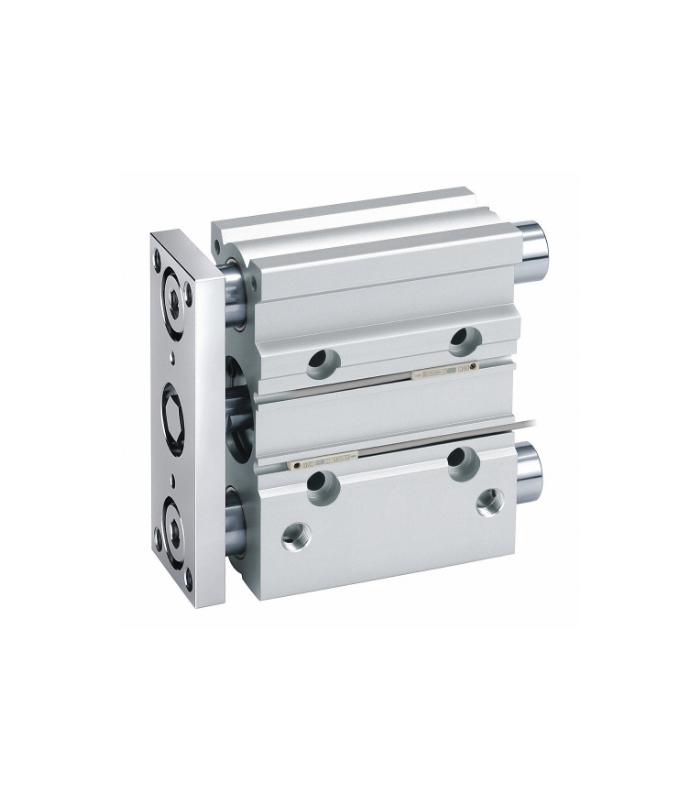

CILINDRO GUIADO COM BUCHAS DE BRONZE
CILINDRO GUIADO COM BUCHAS DE BRONZE
CILINDRO GUIADO COM BUCHAS DE BRONZE
CILINDRO GUIADO COM BUCHAS DE BRONZE

CILINDRO GUIADO COM BUCHAS DE BRONZE

Um cilindro guiado com buchas de bronze é um atuador pneumático de dupla ação projetado para proporcionar movimento linear estável, preciso e durável. As buchas de bronze sinterizado autolubrificantes garantem excelente resistência ao desgaste e baixo atrito, permitindo uma operação suave e sem necessidade de manutenção por longos períodos.

Principais características:

  • Excelente resistência a cargas radiais e torque.
  • Projetado para detecção de posição magnética.
  • Os sensores estão integrados nas ranhuras do corpo do cilindro.
  • Pressão máxima de trabalho 10 bar.
  • Faixa de temperatura: -20ºC / +80ºC
  • Pode ser fornecido com um rolamento de esferas mediante solicitação, o que proporciona um movimento mais suave e menos atrito.

Confira outras corridas ou configurações.

76,33 € (Taxas incluídas)
63,09 € (sem IVA)
DIÂMETRO x CURSO
  • Ø12-10
  • Ø12-25
  • Ø12-50
  • Ø12-75
  • Ø12-100
  • Ø12-125
  • Ø16-10
  • Ø16-25
  • Ø16-50
  • Ø16-75
  • Ø16-100
  • Ø16-125
  • Ø20-20
  • Ø20-25
  • Ø20-30
  • Ø20-40
  • Ø20-50
  • Ø20-60
  • Ø20-75
  • Ø20-100
  • Ø20-125
  • Ø20-200
  • Ø25-20
  • Ø25-25
  • Ø25-30
  • Ø25-40
  • Ø25-50
  • Ø25-60
  • Ø25-75
  • Ø25-100
  • Ø25-125
  • Ø25-200
  • Ø25-250
  • Ø32-25
  • Ø32-30
  • Ø32-40
  • Ø32-50
  • Ø32-60
  • Ø32-75
  • Ø32-100
  • Ø32-125
  • Ø32-160
  • Ø32-200
  • Ø32-250
  • Ø40-25
  • Ø40-30
  • Ø40-40
  • Ø40-50
  • Ø40-60
  • Ø45-70
  • Ø40-100
  • Ø40-125
  • Ø40-160
  • Ø40-200
  • Ø40-250
  • Ø50-25
  • Ø50-30
  • Ø50-40
  • Ø50-50
  • Ø50-60
  • Ø50-75
  • Ø50-100
  • Ø50-125
  • Ø50-160
  • Ø50-200
  • Ø50-250
  • Ø63-25
  • Ø63-30
  • Ø63-40
  • Ø63-50
  • Ø63-60
  • Ø63-75
  • Ø63-100
  • Ø63-125
  • Ø63-160
  • Ø63-200
  • Ø63-250
Referência:
50050021
Descrição

Cilindro guiado com buchas de bronze

Ele Cilindro guiado com buchas de bronze É um atuador pneumático de efeito duplo Projetado para fornecer movimento linear preciso e estável em aplicações que exigem Alta rigidez e resistência lateral. Seu design incorpora eixos guia paralelos que garantem excelente precisão de posicionamento e evitam a rotação da haste, mesmo sob cargas descentradas.

Ideal para sistemas de automação industrial, estações de montagem, prensas pneumáticas e dispositivos de manuseio de peças, Este cilindro garante um funcionamento confiável, preciso e duradouro.

Vantagens técnicas:

  • Movimento linear preciso sem vibrações.
  • Alta rigidez e resistência ao desgaste.
  • Manutenção mínima graças às buchas autolubrificantes.
  • Fácil integração com sensores de posição.
  • Configuração adaptativa dependendo da aplicação.

Aplicações:

  • Automação industrial.
  • Sistemas de montagem e fixação.
  • Equipamento para movimentação de peças.
  • Prensas pneumáticas e dispositivos de guia.
  • Processos de posicionamento repetitivos.

QUALQUER B C DA F GA GB GC H J K L MM ML NN P PW Q R S T OU V X YY YL VÓS YH YI Z XF PARA XP XB XC para b c d
16 46 33 8 8 11 8 18 64 5 30 22 M5 12 M5 M5 19 16 54 25 62 46 56 24 M5 10 8

4,5

 4.3 5 24 3 6 3,5 3 7.4 3.7 4.4 6.2
20 53 37 10 10 10,5 8,5 24,5 83 6,5 36 24 M5 13 M5 G1/8 25 18 70 30 81 54 72 28 M6 12 9,5 5,5 5.6 17 28 3 6 3,5 3 8.4 4,5 5,5 7.3
25 53,5 37,5 10 10 11,5 9 25 93 7,5 42 30 M6 15 M6 G1/8 28,5 26 78 38 91 64 82 34 M6 12 9,5 5,5 5.6 17 34 4 6 4,5 3 8.4 4,5 5,5 7,5
32 59,5 37,5 12 12 12,5 9 30,5 112 9 48 34 M8 20 M8 G1/8 34 30 96 44 110 78 98 42 M8 16 11 7,5 6.6 21 42 4 6 4,5 3 10,5 5,5 6,5 9
40 66 44 12 12 14 10 31 120 9 54 40 M8 20 M8 G1/8 38 30 104 44 118 86 106 50 M8 16 11 7,5 6.6 22 50 4 6 4,5 3 10,5 5,5 6,5 9
50 72 44 16 16 14 11 35 148 9,5 64 46 M10 22 M10 G1/4 47 40 130 60 146 110 130 66 M10 20 14 9 8.6 24

66

 5 8 6 4 13,5 7,5 8,5 12
63 77 49 16 16 16,5 13,5 35 162 11 78 58 M10 22 M10 G1/4 55 50 130 70 158 124 142 80 M10 20 14 9 8.6 24 80 5 8 6 4 17,8 10 11 16,5
