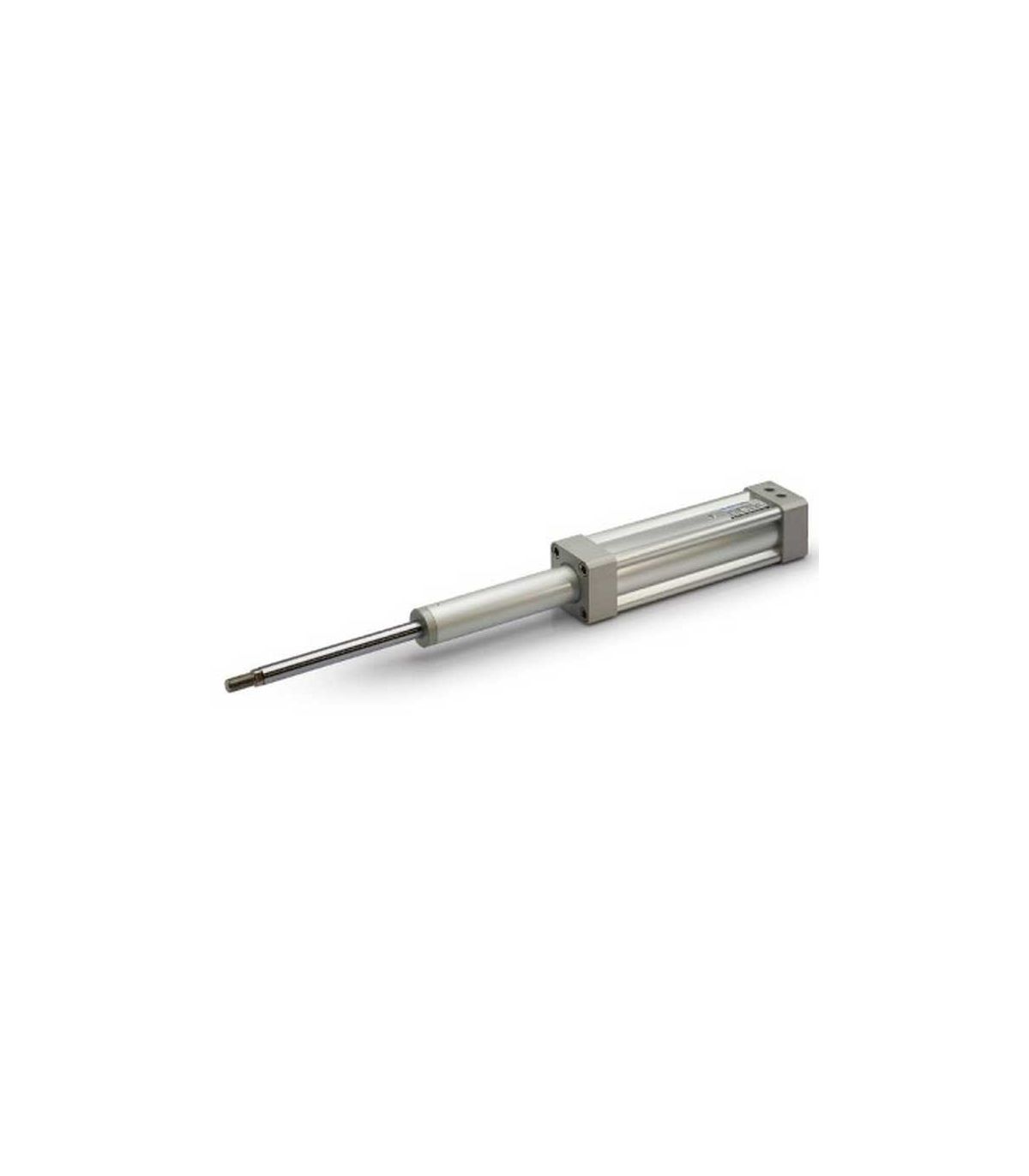

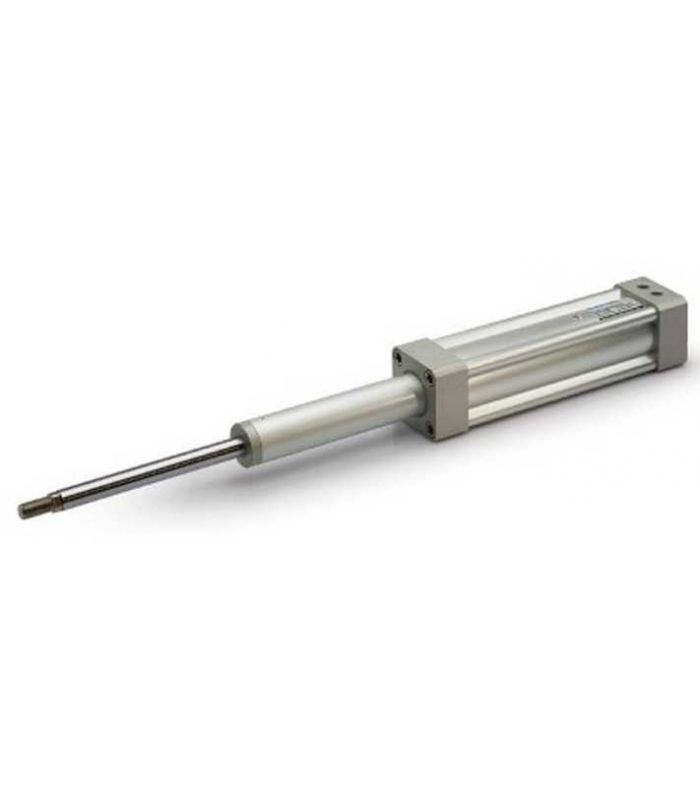

CILINDRO TELESCÓPICO COM 2 EXTENSÕES TLDB

Os Cilindros Telescópicos da série TLDB são atuadores lineares que realizam um curso maior que o comprimento total do cilindro fechado. O conceito de projeto desses cilindros é inserir um cilindro no outro, portanto a escolha é feita com base na resistência da última extensão (aquela de menor diâmetro), com base nisso são feitos em 2 diâmetros 32 e 50.

• Fabricado de acordo com a norma ISO-15552
• Camisa e cabeçotes em alumínio anodizado.
• Eixo de aço cromado.
• Amortecimento elástico no final do curso.
• Fluido: Ar filtrado de 40 mícrons.
• Temperatura de serviço -10ºC / 80ºC
• Pressão de trabalho 1 - 7 bar.
• Peça informações sobre outras carreiras que não estão na web.

NOTAS IMPORTANTES PARA O FUNCIONAMENTO CORRETO.

1. O cilindro telescópico é adequado para uso em empurrar devido à baixa força desenvolvida em retorno.
2. A carga móvel deve ser guiada somente quando o cilindro suportar cargas axiais.
3. A ordem do estágio de saída é aleatória, enquanto o retorno é sequencial, do maior para o menor.
4. Ao aumentar o curso do cilindro, aumenta o tempo de espera para a reversão do movimento acionando todas as extensões.
5. A regulação da velocidade só poderá ser feita para o retorno. Para o curso de saída, pode ser ajustado por um regulador de pressão na alimentação.
6. Não está preparado para uso com sensores magnéticos.
